エア式ダイヤフラムポンプ DF4シリーズ(DF4D-20G/DF4D-20AS/DF4H-15G)

エア式ダイヤフラムポンプDF4Dシリーズの画像
DF4D-20AS

エア式ダイヤフラムポンプDF4Dシリーズの画像1枚目
DF4D-20G
エア式ダイヤフラムポンプDF4Dシリーズの画像2枚目
両端ホース接続タイプ(DF4H-15G)カプラ付・吸入口付 ※吸入側の容器を選びません
noimages

商品紹介

コンプレッサーで動くモーター式、ピストン式、ダイヤフラム式ポンプ

ドラム缶を密閉しなくても使用可能
ドラム缶に内圧をかけるタイプではないのでエアプレッシャーポンプのように缶を密閉しなくても使用できます。

《メリット》
●中粘度液体も効率よく移送
●引火性液体も使用可能
●横引きや高揚程移送に最適
●連続運転可能の為、循環ポンプとして使用可能

《特長》
●JIS規格200Lクローズドラム缶専用
●押上げ能力が高い
●ダイヤフラム式ポンプ(脈動あり)

1日に何本もドラム缶からオイルを小分けしたい
《現状・問題》
×電動だと、連続して使用できない
×ドラム缶からの、ポンプの出し入れが面倒
《改善例》
時間を気にせず連続運転ドラム缶密閉不要でポンプ移し替えが楽
●時間短縮
●工数削減
●重労働負担軽減

エア式は防爆環境でも安心※
駆動源がコンプレッサーの圧縮エアだから防爆地域でも安心して使用できます。
※静電気が心配な場合は別途アース線の接地をしてください。

DFシリーズ 船舶関係オススメ!!

DF4D-20G
DF4D-20AS

■4,000cP以下の粘度の液体(ASタイプは1,000cP以下)の液体を効率よく送り出します。揚程も最大40mまで上がるのでエアモーター式では上げることの出来ない高所への送液が可能。灯油・軽油・ガソリン・オイル用(G)、溶剤用(AS)の2種類があり、どちらも標準タイプ(4D)と大容量タイプ(6D)があります。(4D・6D)

供給可能部品
●ホース(標準2m)
●ホースバルブ
●ノズル
●アース線(AS)
コンプレッサー:3馬力以上

※キケンな溶剤・薬品(劇薬等)について…
用途として弊社が表示させて頂いている液体以外は絶対に使用しないで下さい。また、危険物等の管理はお客様の方で徹底管理して頂き、責任者等必要な液体の場合、規定に従った管理を行って頂くようお願い致します。使用液体に関しましてはポンプ選定相談をご参照ください。

見取り図・参考資料

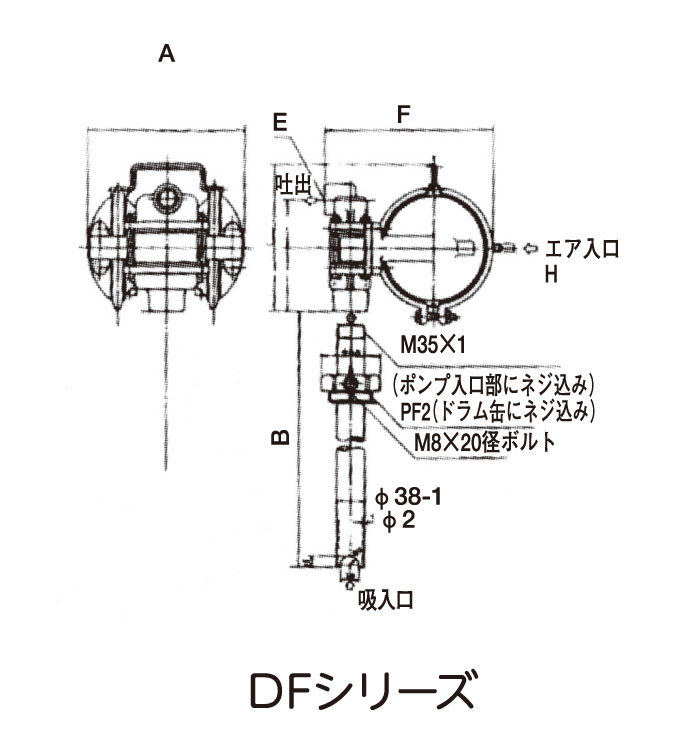

エア式ドラムポンプ DFシリーズの図面

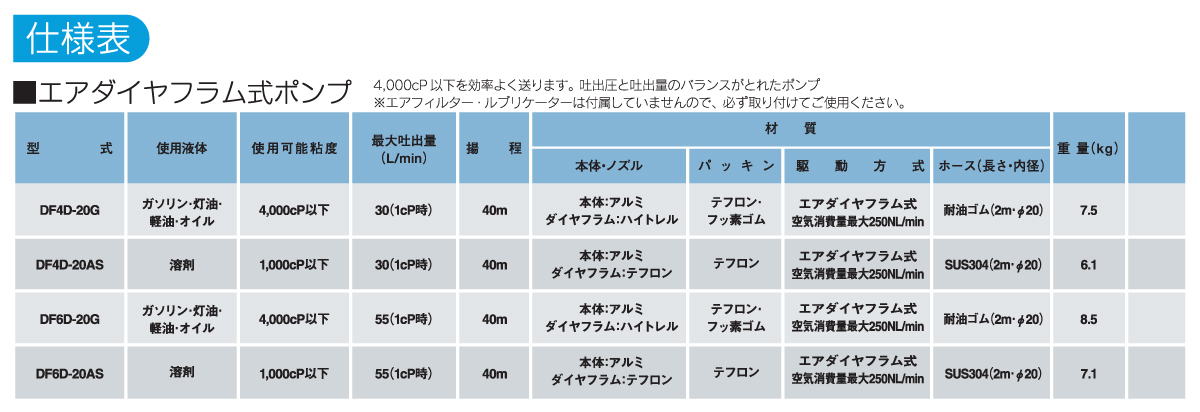

仕様

【型式:DF4D-20G】
使用可能容器:200Lクローズドラム缶用
ポンプ方式:ダイヤフラム
使用液体:オイル・灯油・軽油・ガソリン
使用可能粘度(cP):4000
空気消費量(L/min):250
供給圧力(Mpa):0.3~0.5
最大吐出量(1cp時/L/min):40
押上揚程(m):30
吸込揚程(m):2
<付属品>
ノズル:ボールバルブ
吐出ホース:NBR(長さ×内径2m×Φ20)
吸入側:ドラム缶用吸入パイプ
<接液部材質>
本体・ノズル:AL
ダイヤフラム:TPC-ET
パッキン:NBR/FKM
重量(kg):7.5

【型式:DF4D-20AS】
使用可能容器:200Lクローズドラム缶用
ポンプ方式:ダイヤフラム
使用液体:溶剤※
使用可能粘度(cP):2500
空気消費量(L/min):250
供給圧力(Mpa):0.1~0.3
最大吐出量(1cp時/L/min):20
押上揚程(m):20
吸込揚程(m):2
<付属品>
ノズル:ボールバルブ
吐出ホース:SUS304(長さ×内径2m×Φ20)
吸入側:ドラム缶用吸入パイプ
<接液部材質>
本体・ノズル:AL
ダイヤフラム:PTFE
パッキン:PTFE/FFKM
重量(kg):6.1

【型式:DF4H-15G】
使用可能容器:両端ホース付
ポンプ方式:ダイヤフラム
使用液体:オイル・灯油・軽油・ガソリン
使用可能粘度(cP):4000
空気消費量(L/min):250
供給圧力(Mpa):0.3~0.5
最大吐出量(1cp時/L/min):40
押上揚程(m):30
吸込揚程(m):2
<付属品>
ノズル:ボールバルブ
吐出ホース:NBR(長さ×内径2m×Φ15)
吸入側:耐油ゴムホース(長さ×内径2m×Φ15)
<接液部材質>
本体・ノズル:AL
ダイヤフラム:TPC-ET
パッキン:NBR/FKM
重量(kg):5.6


※TPC-ETとは・・・サーモプラスチック高ポリマーエーテルの略です。
※溶剤をご使用の場合は材質を侵さないものに限ります。
※対応液体はポンプ選定相談の「使用液体から選ぶ」をご参照ください。掲載の無い液体につきましてはお問い合わせください。
