エア式壁掛型工場扇・送風機(AFW-18/AFW-24)

エアモーター式送風機 AFW-18
AFW-18


エアモーター式送風機 AFW-24
AFW-24


エアモーター式送風機 AFW-18
エアフィルタ・ルブリケータ標準装備


エアモーター式送風機 AFW-18
使用イメージ

商品紹介

換気扇として倉庫や工場の壁に取付て使用可能

《送風機シリーズ》
AFW-18(ファン直径450mm)
AFW-24(ファン直径600mm)

◎電気を使用しないエアーモーター工場扇
コンプレッサーの圧縮空気を使用することで漏電せずに安全に使用できます。
連続運転可能な長寿命モーターで、防爆地域でも使用可能です。

◎エアフィルタ・ルブリケータ標準装備
エアフィルタ・ルブリケータ標準装備しており、オイル切れには十分ご注意下さい。

◎カンタン操作可能
エアホースにつないで、バルブを開けばすぐに使用可能です。エアホースは楽々ワンタッチ仕様です。

《メリット》
●連続運転可能な長寿命モーター
●駆動源がエアのため、防爆地域でも使用可能
●使用場所に合わせて選べる型とサイズ
●エアバルブの絞りで回転数を無断階調整

《特徴》
●エアフィルタ・ルブリケータ標準装備
※オイルは32番の潤滑油を入れてください。
●オプションでダクトホース取付可能

《用途》
●熱中症対策
●乾燥作業の効率化
●高温な場所、乾燥室での空気循環に

《現場》
化学プラント工場や塗装工場、自動車 運搬船用、造船所などの工場だけでなくトンネル工事やLPガス・スタンド地下タンク内 換気用 防爆ファンの代わりや船、デッキのマンホールに設置するなど用途は様々です。


送風機イラスト
作業場での送風機イメージ

送風機イラスト
製品の乾燥作業にも使えます

送風機イラスト
空気を屋外に換気を促します
※写真・イラストに型式違いの製品で一部ご説明をしておりますが、用途や内容としては同一になるものを掲載しております

《エアモーターに必要な3点セット》
エアフィルター・ルブリケーター(2点セット)
エアフィルター・ルブリケーター・レギュレーター(3点セット)
●フィルター
ケースの中にエレメントが内蔵されており、コンプレッサーの圧縮空気からフィルターまでに送られてきた
エアに含まれる水分・ゴミをエレメントを介することにより除去します。よってゴミつまりや水分による錆を防ぎます。
●レギュレーター(減圧弁)
コンプレッサー(圧縮空気)・フィルターからの圧縮空気を任意の圧力に調整します。
●ルブリケーター(20cm3/20cc)
エアモーターの潤滑油。駆動部分には潤滑油が必要で、無い状態(ドライ)で運転を続けるとモーターが故障する可能性があります。
オイルは32番の潤滑油を入れて下さい。また、サイレンサーからオイルが噴出さないように約1分間に1滴のオイルを入れ、滴下量を調整して下さい。



《改善例》

換気扇として倉庫うや工場の壁に取付け
引火・爆発防止地域での使用に
改善例
工場内の壁に取り付け換気扇代わりに
火気厳禁地域でも設置可能場所もとらない
〇環境改善 〇安全確保

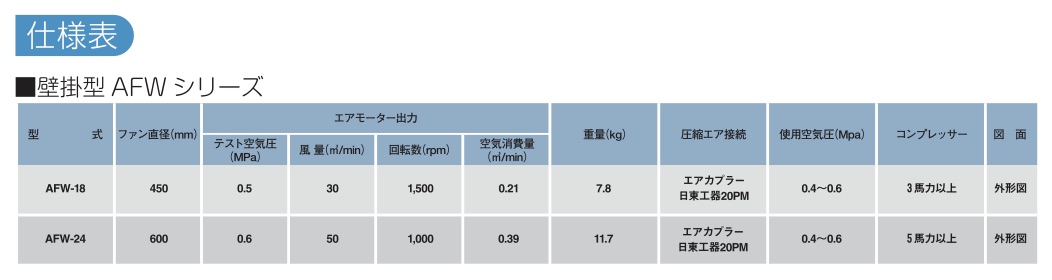

仕様表

送風機シリーズ
型式 AFW-18 AFW-24
様式 壁掛型
ファン直径(mm) 450 600
コンプレッサー馬力 3 5
使用空気圧(Mpa) 0.4~0.6
空気消費量(m3/min) 0.21 0.39
テスト空気圧(Mpa) 0.5 0.6
最大風量(m3/min) 70 100
最大回転数(rpm) 1,500 1,000
材質(本体・羽) スチール/AL
重量(kg) 7.8 11.7

※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。
