| 本商品は開発中につき、外観デザインや仕様は予告なく変更する場合がございます。 |
|---|
商品紹介
接液部材質PTFE・FFKMに加えて本体材質と接液材質にSUS316を
新たに採用！さらに多くの薬品に対応し、AC230V 仕様も合わせて設定
《CHD1/2-SUSシリーズ》

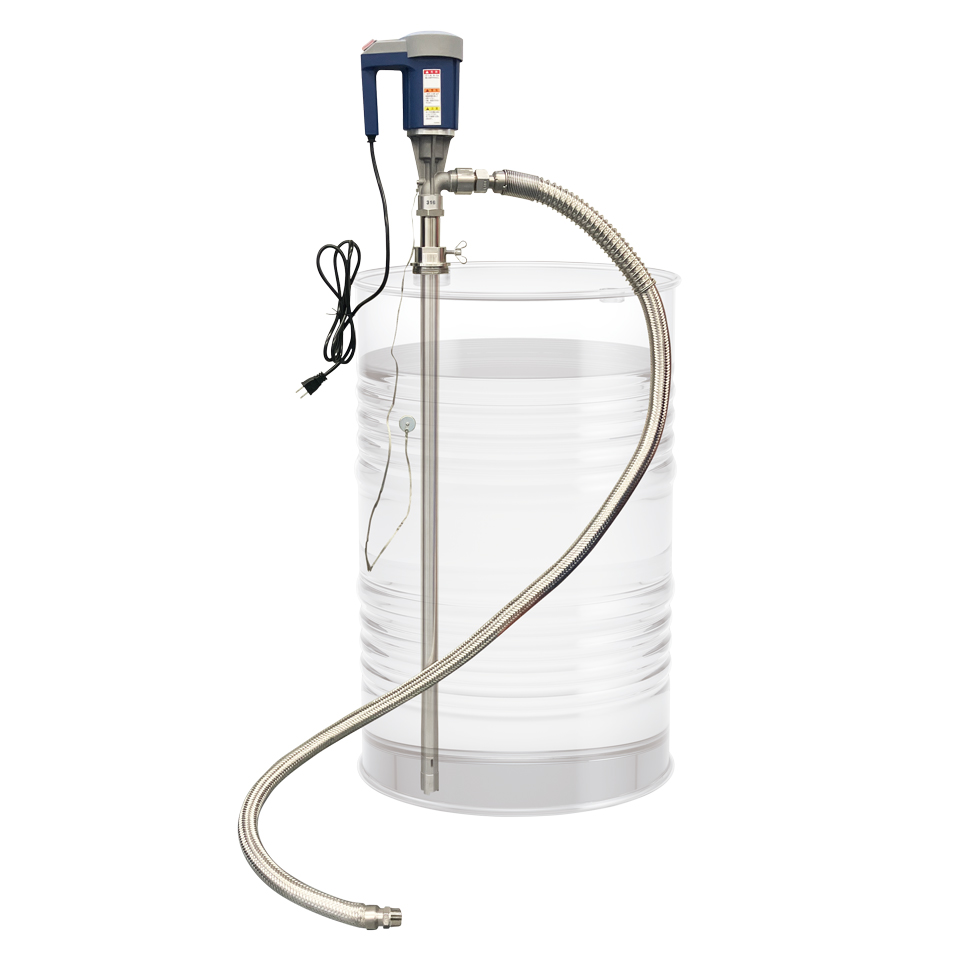

CHD1-20SUS316（溶剤用／AC100V）
CHD1-20SUS316HL（溶剤用／AC100V／ホース無し仕様）
CHD2-20SUS316（溶剤用／AC230V）
CHD2-20SUS316HL（溶剤用／AC230V／ホース無し仕様）
●連続運転可能
●軽量でコンパクトなボディ
●耐薬品性に強いSUS316仕様
《特長》
●PSE（適合用品安全法）適合品の為、安心・安全
●JIS規格200Lクローズドラム缶（大栓G2）専用
●低粘度溶剤用（100cP以下）
●吐出量22L/min
●吐出専用
●AC100VとAC230Vタイプの選択が可能
《現場》
金属メッキ工場や半導体 製造用などだけでなく、化学薬品工場、薬品倉庫などの現場でも活躍。また、上水排水処理、薬行、研究所や学校、病院でも使用されております。揮発性が高い場所や引火性の高い場所、防爆地域、火気厳禁エリアではエア式モデル（CHD1-20ASUSN）をご利用ください。
こんなところで使えます！
■リチウムバッテリ（二次電池）
■染色、半導体、消毒液製造、自動車、電化製品工場
■金属メッキ工場表面処理に
■新エネルギー分野
こんな液体に対応！
■酢酸エチル
■酢酸ブチル
■過酸化水素水
■水酸化ナトリウム
■硝酸（濃度30％）
《ボールバルブ・ガンノズル付について》
オプションでボールバルブ仕様にも対応！
ボールバルブを取り付けることで、液体吐出時バルブ開閉操作が可能
《改善例》
| 過酸化水素水の小分けに |
| 現状・問題 |
| ×溶剤用のポンプは高額 ×手動ポンプは時間がかかり疲れる ×ポンプがすぐに故障する |
| ⇩ |
| 改善例 |
| 安くて長持ちするので経費削減できた 軽くてドラム缶からの移し替えが楽 |
| 〇時間短縮 〇経費削減 〇安全確保 〇重労働負担軽減 |
仕様
溶剤用
CHD1シリーズ
| 型式 | CHD1-20SUS316 | CHD1-20SUS316HL | CHD2-20SUS316 | CHD2-20SUS316HL | |
|---|---|---|---|---|---|
| 使用可能容器 | 200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） | ||||
| 使用液体 | 溶剤※ | ||||
| 使用可能粘度（cP) | 100 | ||||
| 電源（V） | AC100V単相 | AC230V単相 | |||
| 電流（A） | 2 | 1 | |||
| 定格（分） | 連続運転可能 | ||||
| 吐出圧力（Mpa） | 0.04 | ||||
| 最大吐出量（1cP時/L/min） | 36 | ||||
| 最大押上揚程（m） | 4 | ||||
| 最大吸込揚程（m） | 2 | ||||
| 付属品 | |||||
| ノズル | – | ボールバルブ | – | ホース材質（内径×長さ） | SUS316ホース（Φ19×2ｍ） | – | SUS316ホース（Φ19×2ｍ） | – |
| 接続様式 | Rc3/4 | ||||
| 接液部材質 | 本体・パイプ | SUS316/SUS(SCS14)/PTFE/ETFE | |||
| パッキン | PTFE/FFKM | ||||
| 電源コード（m） | 3 | ||||
| 質量（kg） | 6.6 | 5.0 | 6.6 | 5.0 | |
※溶剤をご使用の場合は材質を侵さないものに限ります。
※引火性・揮発性のある液体にはご使用頂けません。
※モーターヘッド部のエア式や電動式タイプへのそれぞれ交換はCHDはCHDシリーズ同士、CHD1はCHD1シリーズ同士間の交換は可能です。
