エアプレッシャーポンプ

FEATURE特徴

• 電気を使用しない防爆仕様

  エア圧を利用して液体を吐出するポンプです。電気を一切使用しないため防爆地域でも安心して利用して下さい。

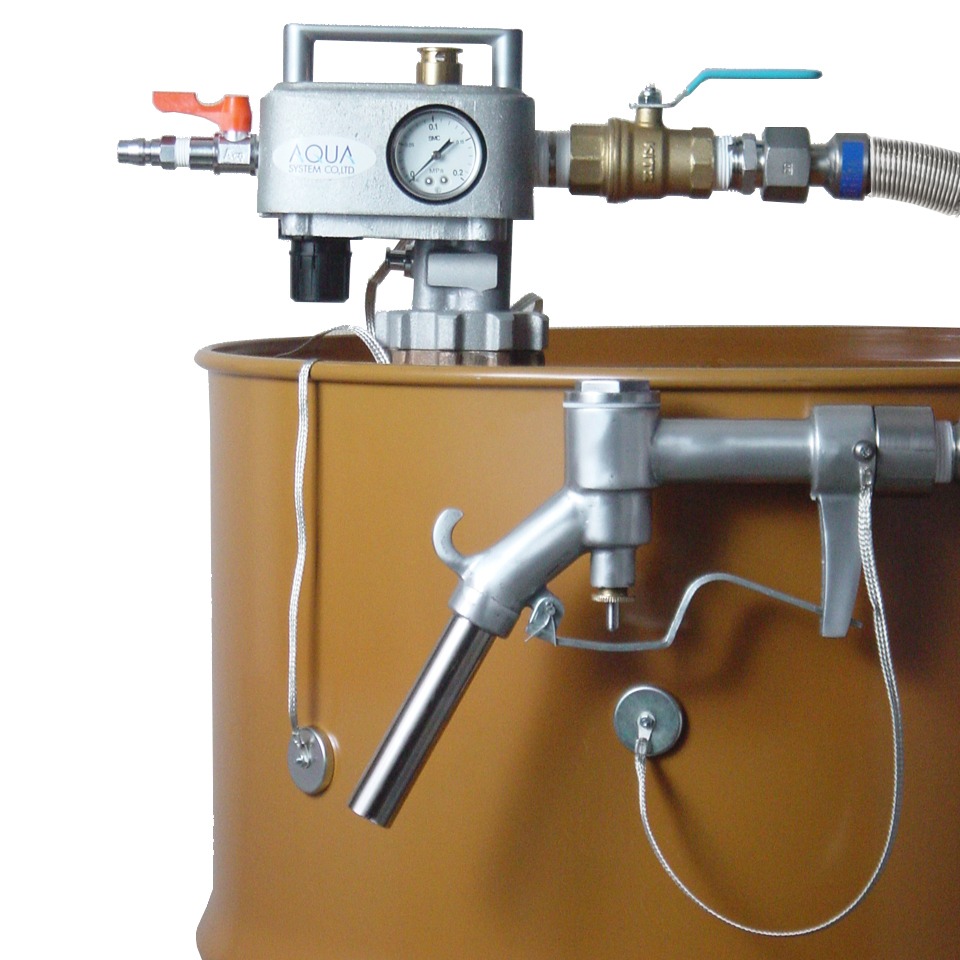

  さらにG・AS・SUSタイプにはアース線が標準装備で静電気対策も万全です。
  アース線は接地しているドラム缶や柱、移送先の容器等に取り付けてください。

• 二重安全構造で安心

  APDはドラム缶を密閉させ缶内を加圧するので安全面にも十分配慮しています。

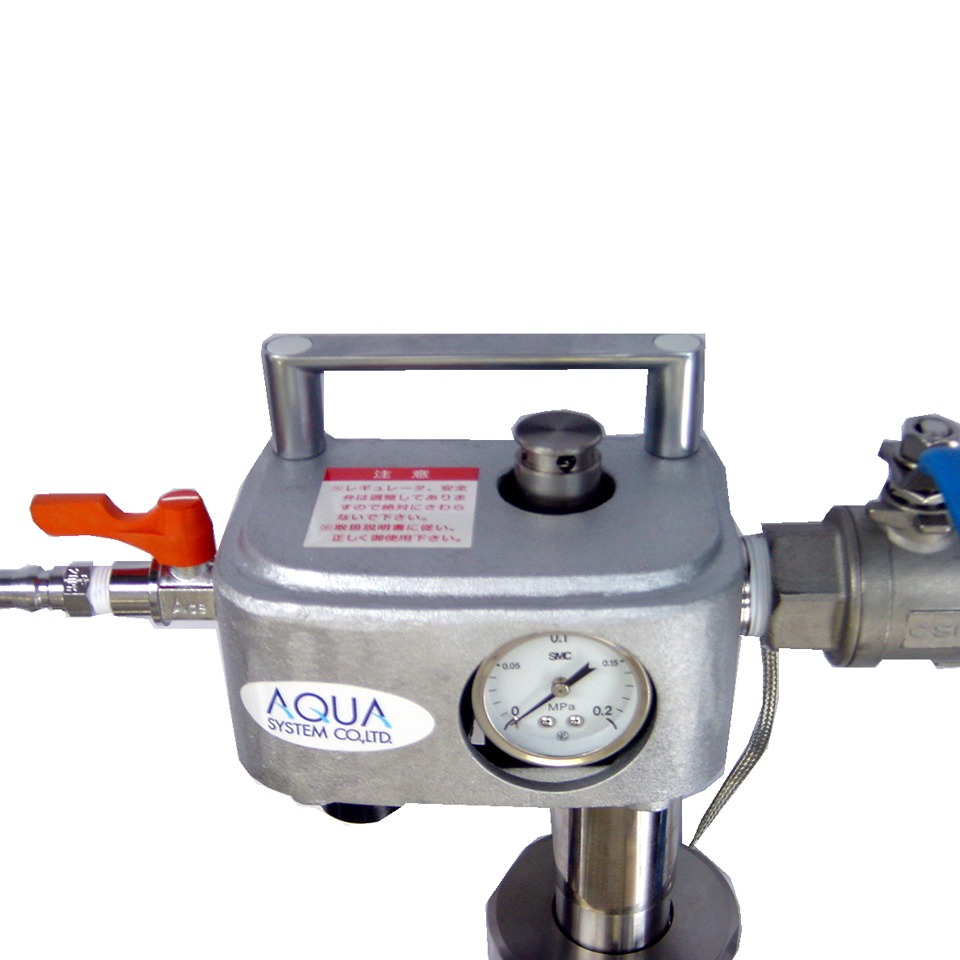

  自動減圧弁（レギュレーター）はドラム缶内の圧力を一定に保つとともに、一定の圧力（0.025Mpa）以上になるのを防止します。
  安全弁は万が一圧力が上昇しても0.07Mpa以上になると圧縮空気をドラム缶の外へ逃がすように設計しておりますので
  ドラム缶が破裂する事はありませんのでご安心下さい。

• 密閉保管可能

  揮発性の高い液体を密閉式のため、安全に保管できます。引火性液体も揮発の心配ありません。

• 高粘度の液体に対応

  従来のドラムポンプで対応するのが難しかった粘度（3,000cPまで）の液体でも使用可能です。もちろん低粘度の液体もパワフル吐出できます。

• 故障が少ない

  モーター類を使用せず流路に障害物がない為、少々のスラッジや小さな浮遊物混入であれば対応可能です。

• 液体を無駄なく吐出

  吐出用のポンプはエアの圧力により液体を吐出するためドラム缶内の液体が他の電動・手動ポンプに比べて無駄なく吐出できます。
  缶内に残るのは深さ約5mm（約200cc程度・テスト値）程度です。

• 吐出方法も選択可能

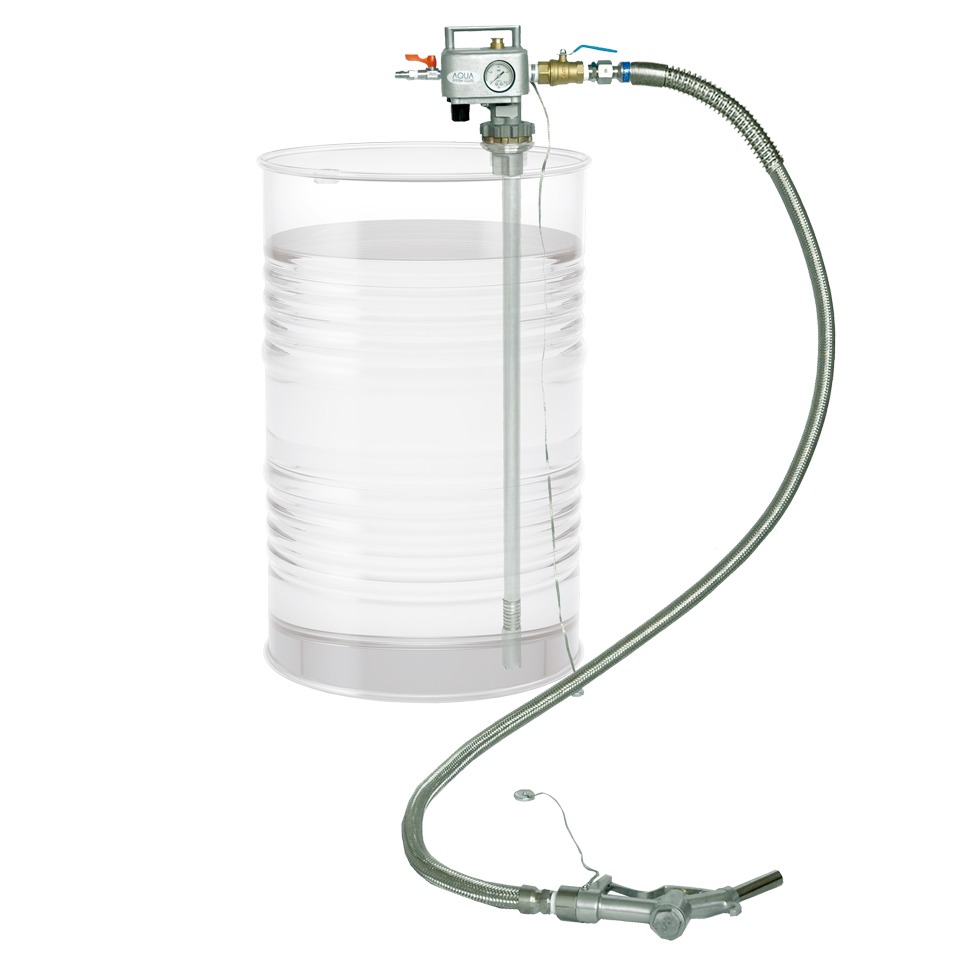

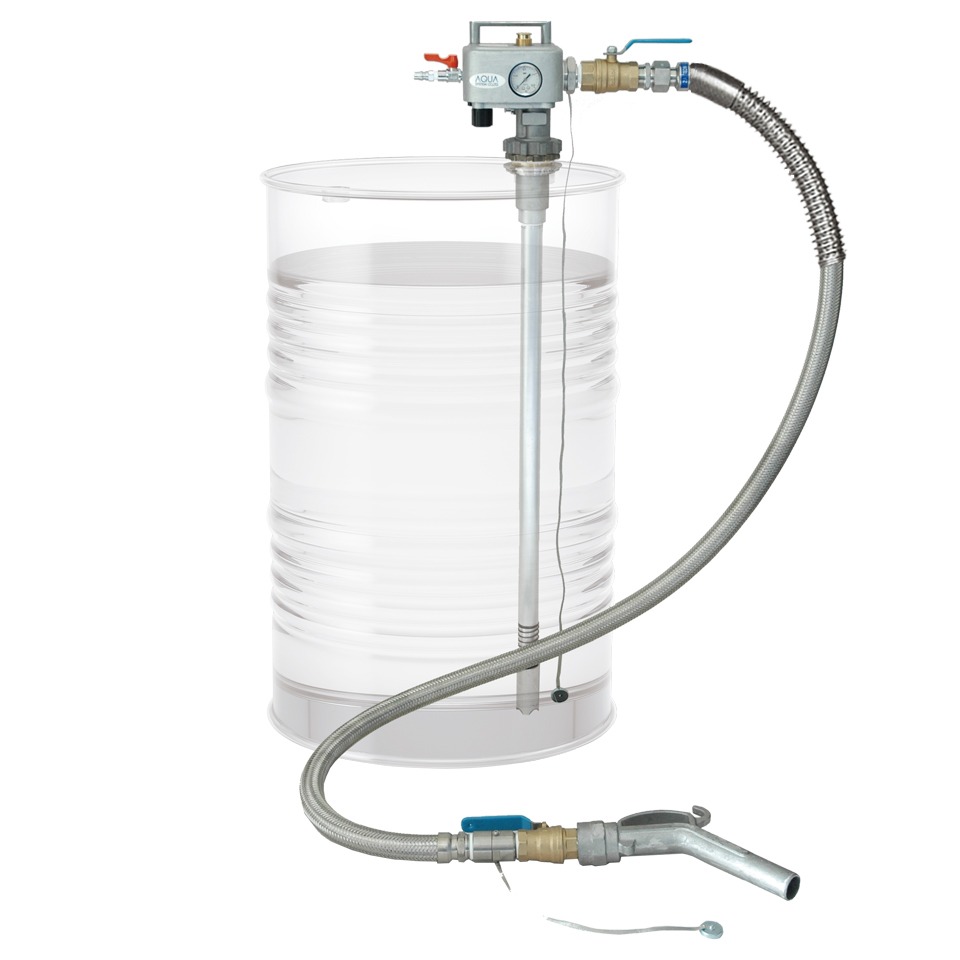

  流路を妨げないボールバルブタイプと、片手で操作可能な手動ガンノズルタイプ（型式末尾にNがつくタイプ）がございます。
  ボールバルブノズル、手動ガンノズル、オートストップガンノズルに変更可能です。

Details詳細

エアプレッシャーポンプのしくみ

吐出のしくみ

1. 0.1〜1Mpaの圧縮エアを挿入
2. レギュレーターで0.025Mpaに減圧
3. 減圧されたエアがタンク内に挿入
4. タンク内に加圧され液面が押し下げる
5. 押された液体が吸入パイプ内に
6. 吐出ホースを通過しガンノズルより吐出

レギュレータ（減圧弁）の設定の仕方（APDシリーズ）

出荷時は、“コンプレッサー投入圧が0.7MPaの時にドラム缶内の圧力が0.025MPa”になるように設定しております。
ドラム缶の種類により変形する場合もあるため初期設定を0.025MPaにしておりますが、お客様が高い性能を求められる場合には0.05Mpa近くまで上げることも可能です。但し、0.05MPaの圧力で使用する場合には、圧縮エアをドラム缶内に注入した際にドラム缶内の圧力変化により、天板が大きな音を鳴らすことがありますので、作業場周辺への配慮をお願いいたします。また、付属の安全弁は（0.05Mpa）で開くように設定されておりますのでご了承下さい。

設定方法（レギュレータ　SMC AR25）

1. コンプレッサー投入圧が1MPa以下であることを確認してください。
2. ドラム缶内に圧力が掛かっていないことを確認してください。
3. 調圧ハンドルが回らない時はロックが掛かっている状態ですので、調圧ハンドルを下に引っ張って解除してください。
4. 調圧ハンドルは、正面から見て右回転でドラム缶内の圧力を高く､左回転で低く出来ます。
5. 調圧ハンドルの調整は必ず手で行ってください。工具等を使用しますと、故障の原因となります。
6. 圧力調整後、調圧ハンドルを上に押せばロック状態になります。ロックされにくい時は左右に少しづつ回しながら､上に押してください。

残圧処理（ドラム缶圧力除去）を行う必要がある場合は、当レギュレータで行わず、必ず本体裏側のエア抜バルブで行ってください。圧縮空気（エアカプラ等）を抜くことでは、残圧処理は出来ません。

改善例

Specification仕様

※アセトンやMEKなど溶剤により、標準フッ素ゴムパッキンを付属のEPDMパッキンに変更してご使用下さい。

※溶剤をご使用の場合は材質を侵さないものに限ります。

※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。

Related関連製品

•

  オートストップガンノズル

  ATNH-20T/ATNH-25T

  対応型式

  • APD-20AS
  • APD-20ASN

※標準品には付属しません。
※アルミを侵さない液体（5cP以下）に限り使用可能です。
