電動ハイブリッド式ダイヤフラムポンプ(EDO-40/EDO-50/EDO-50H)

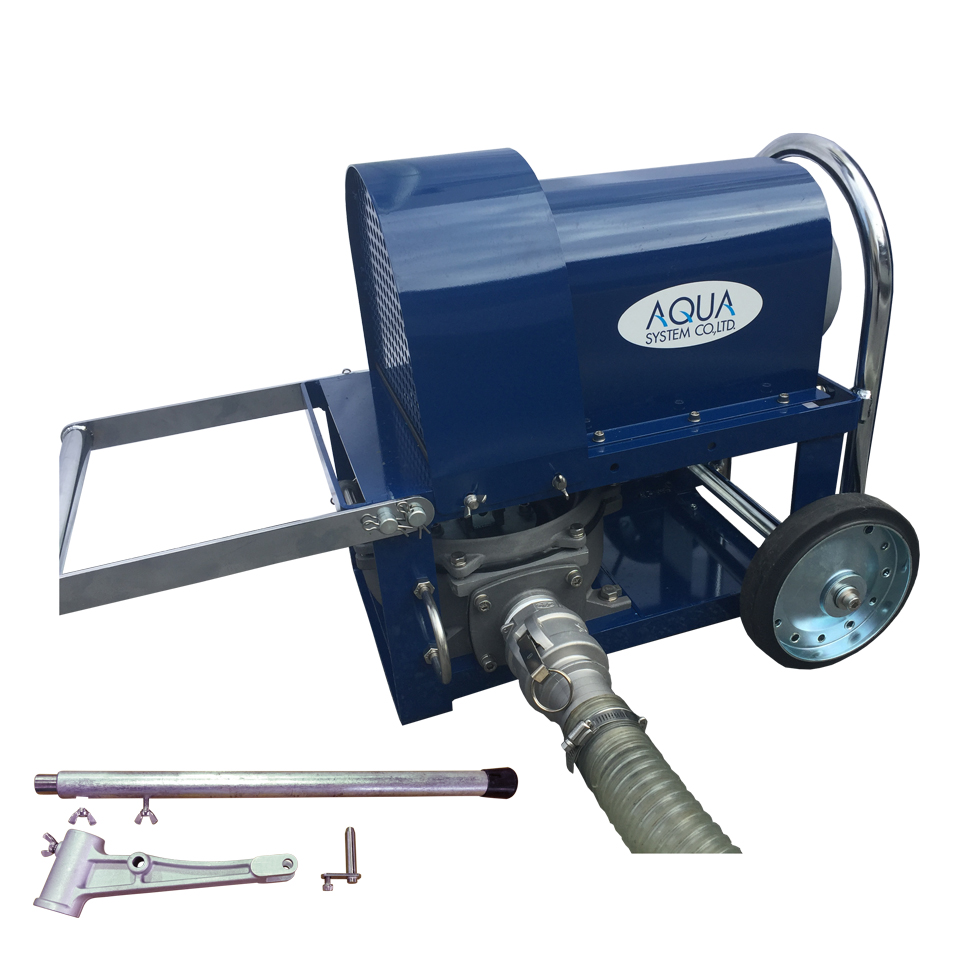

電動ハイブリッド式 ダイヤフラムポンプ EDO-50
EDO-50

電動ハイブリッド式 ダイヤフラムポンプ EDO-40
EDO-40(手動ハンドル付)

電動ハイブリッド式 ダイヤフラムポンプ EDO-50/EDO-50H
EDO-50/EDO-50H(手動ハンドル付)

電動ハイブリッド式 ダイヤフラムポンプ EDO-40
ホース接続イメージ

商品紹介

マンションや自治体の非常用備品として
災害緊急時の生活用水の補充に

《EDOシリーズ》
EDO-50(オイル・灯油・軽油・水用/ネジ接続仕様)
EDO-50H(オイル・灯油・軽油・水用/ネジ接続仕様)

《活躍する主な現場》
日常的な水の移送から災害時の水の確保まで使える現場は様々

畑の水やり
雨水、川の水を利用した畑の水やり

キャンプ場
アウトドアやキャンプ場で水の確保

プール
緊急時プールの水の利用の際に
貯水槽
貯水槽の汲み上げ作業にも最適

◎非常用給水ポンプとして
付属のハンドルセットを取り付ければ電源のない場所でも使用可能です。
手動式のため、連続圧送が出来るため移送が楽々です。緊急時・災害時にもおすすめです。

◎カンタン操作可能
お子様やお年寄りが使用しても、少しの力で簡単に使用できます。一度にたくさんの移送が可能です。

《メリット》
●最大100L/minの吐出量
●吸入揚程4m(EDO-40)~5m(EDO-50/EDO-50H)、押上揚程7m(EDO-40/50)~12m(EDO-50H)の強力送液
●電源のない場所でも使用可能
●高粘度液体や廃油も使用可能
●立ったまま作業が可能

《特長》
●手動、電源100V
●アルミ製
●ハンドルは90°ごとに取り替え可能
●分解、組立が簡単

手動ハンドル
手動ハンドルにより手動式にもなるハイブリットタイプ

キャリーハンドル
移動に便利なキャリーハンドル付き

《用途》
●災害時の給水・排水ポンプ
●工場等の施設での緊急廃液用ポンプ
●建築・土木工事用ポンプ
●各種車両や機械設備の燃料補給用ポンプ
●機械設備や各種施設のメンテナンス用
●船舶やボートのビルジー用および緊急用常備品
●家庭での雨水利用システム
●廃食油回収

《非常用ポンプとして》

HDO画像
ビルの2階程度まで吸込み可能

HDO画像
ビルの屋上で非常電源用の燃料補充に使用可能

給水車から遠距離の移送に
給水車から遠距離の移送に

《ハンドダイヤフラムとは》

HDOのしくみ
ダイヤフラム(膜)と2つの弁で構成されるポンプです。ダイヤフラムを上下または左右に運動させて容積を変化させ吸込・吐出を行います。
最大の特徴はシーツレスであることで、薬品移送用に多く使用されています。
水中ポンプとはココが違う
自給力があり、水にホースを投げ込むだけで使える!
■本体を入れなくても良い
■細穴にもホースが入れば使用可能
■電源コード不要(手動式、電動の手動モード、エア式)
※写真・イラストが一部ハンドダイヤフラムとなっておりますが、ダイヤフラムの説明・用途としては変わらない点はそのまま掲載しております

《改善例》

水質調査のため、地下水をくみ上げたい
現状・問題
×手動ポンプで半日かかって作業している
×重労働で腰が痛くなる
改善例
半日かかっていたくみ上げ作業が1時間に短縮
〇環境改善 〇経費削減 〇重労働負担軽減

仕様表

オイル・灯油・軽油・水用

EDOシリーズ
型式 EDO-40 EDO-50 EDO-50H
使用液体 オイル・灯油・軽油・水
使用可能粘度(cP) 5,000
駆動方式 電動100V、手動
周波数(Hz) 50/60 50/60
定格電流(A) 5.1/4.5 8.7/7.9
定格回転数(rpm) 1420/1700 1440/1730
消費電力(W) 345/325 632/604
出力軸トルク(Nm) 50Hz 47 94 187
60Hz 39.2 78 156
吐出量(L/MIN) 50Hz 25 80 40
60Hz 30 100 50
吸込揚程(m) 4 5
押上揚程(m) 7 12
付属品 踏板
キャリー
ネジ式フランジ Rc1”1/2 吸入側:R2、吐出側:Rc2
レバーカプラ
ホース -(推奨内径Φ38) -(推奨内径Φ50)
材質 ポンプ・ハンドル AL
パッキン NBR(補強布入)
重量(kg) 36.5 60.0

購入ルート

《代理店》
弊社商品は全国の代理店に販売しております。お近くまたはお取引のある販売店様・機械工具店様にて、『アクアシステムの○○という商品』とお伝えいただければお買い求め(お見積)いただくことが可能です。

《ネット販売》

ぽんぷやさん本店
http://www.ponpuyasan.com/

動画

※動画でご紹介しております製品には同型式での仕様違い等がございますのでご注意ください。※製品は撮影時期当時のものとなります。現時点や販売時期によりましては、製品のデザインや仕様が異なる場合がございます。ご了承ください。

参考資料

よくある質問

ハンドダイヤフラムポンプ(HDOシリーズ)よくある質問(Q&A)


※対応液体はポンプ選定相談の「使用液体から選ぶ」をご参照ください。掲載の無い液体につきましてはお問い合わせください。
