エア式ダイヤフラムペールポンプ(DF4P-15G/DF4P-15AS/DF4P-15SUS)

エア式ダイヤフラムペールポンプ DF4P-15G
DF4P-15G

エア式ダイヤフラムペールポンプ DF4P-15AS
DF4P-15AS

エア式ダイヤフラムペールポンプ DF4P-15SUS
DF4P-15SUS

エア式ダイヤフラムペールポンプ DF4P-15SUS
製品イメージ

商品紹介

低粘度液体を素早く移送可能

《DF-4Pシリーズ》
DF4P-15G(オイル・灯油・軽油・ガソリン用)
DF4P-15AS(溶剤用)
DF4P-15SUS(溶剤用)

◎エア駆動
圧縮エアで駆動します。防爆環境でも安心してご使用できます。

◎高粘度の液体に対応
4,000cPまでの液体でも使用可能です。オイル用Gタイプと溶剤・薬品用のASタイプがございます。
※AS・SUSタイプは2,500cP以下

《メリット》
●中粘度液体も効率よく移送
●引火性液体や少量の小さな異物混入であれば使用可能
●横引きや高揚程移送に最適

《特長》
●連続運転可能
●押上げ能力が20-30m
※エアフィルター・ルブリケーターを必ず使用してください。

《改善例》

エンジンオイルやギアオイルの連続した移送と小分けに
現状・問題
×ペール缶の年間使用数が多いため、手作業だと時間がかかり重労働
×電動だと定格があり連続して使用できない
×冬季、粘度の高いオイルが小分けできない
改善例
手作業がなくなり、数時間かけていた作業を改善
連続して使用できるから時間を有効活用
〇時間短縮 〇工数削減 〇重労働負担軽減

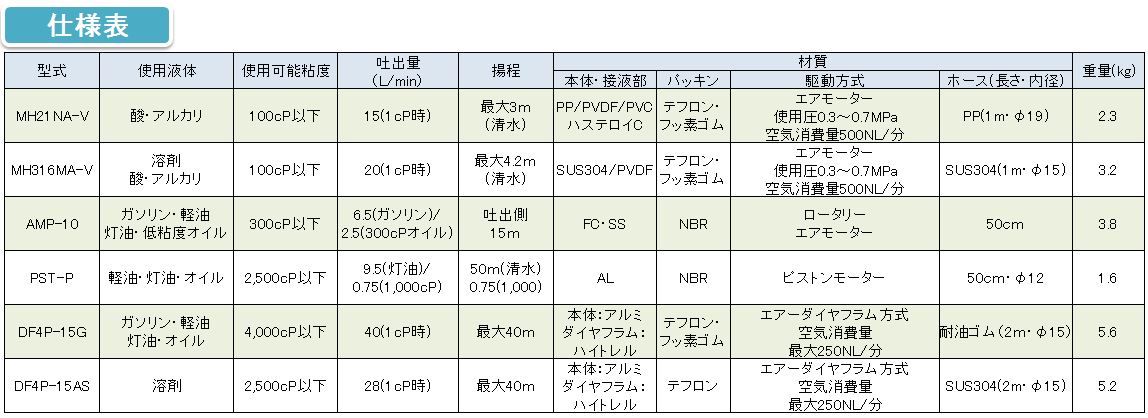

仕様表

オイル・灯油・軽油・ガソリン用

DF4Pシリーズ
型式 DF4P-15G
回収物 オイル・灯油・軽油・ガソリン
使用可能粘度(cP) 4,000
駆動源 エア
空気消費量(L/min) 250
推奨供給圧力(Mpa) 0.3~0.5
最大吐出量(1cP時/L/min) 40
最大吐出揚程(m) 40
最大吸入揚程(m) 2
付属品 ホース材質(内径×長さ) NBRホース(Φ15×2m)
ノズル ボールバルブノズル
アース線
エア接続口 エアカプラプラグ(オス)
吸入パイプ外形(Φ) 38
接液部材質 本体 AL/SUS/Bs
パッキン NBR/FKM/TPC-ET※
重量(kg) 5.6

溶剤用

DF4Pシリーズ
型式 DF4P-15AS DF4P-15SUS
回収物 溶剤※
使用可能粘度(cP) 2,500
駆動源 エア
空気消費量(L/min) 250
推奨供給圧力(Mpa) 0.1~0.3
最大吐出量(1cP時/L/min) 28
最大吐出揚程(m) 30
最大吸入揚程(m) 2
付属品 ホース材質(内径×長さ) SUS304ホース(Φ15×2m)
ノズル ボールバルブノズル ボールバルブノズル
エア接続口 エアカプラプラグ(オス)
アース線
吸入パイプ外形(Φ) 38 25
接液部材質 本体 AL/SUS/Bs SUS
パッキン PTFE/FFKM
重量(kg) 5.2 6.0

※TPC-ETとは・・・サーモプラスチック高ポリマーエーテルの略です。
※溶剤をご使用の場合は材質を侵さないものに限ります。
※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。

購入ルート

《代理店》
弊社商品は全国の代理店に販売しております。お近くまたはお取引のある販売店様・機械工具店様にて、『アクアシステムの○○という商品』とお伝えいただければお買い求め(お見積)いただくことが可能です。

《ネット販売》

ぽんぷやさん本店
http://www.ponpuyasan.com/

動画

参考資料

よくある質問

ペール缶・一斗缶用ポンプ(APP-C・P-S・MH・DF シリーズ)よくある質問(Q&A)


※対応液体はポンプ選定相談の「使用液体から選ぶ」をご参照ください。掲載の無い液体につきましてはお問い合わせください。
