計量ポンプシステム CUBE-56シリーズ(CUBE-56K/CUBE-56T/CUBE-56S)

計量ポンプシステム CUBE-56シリーズの画像
CUBE-56K(壁掛式)

計量ポンプシステム CUBE-56シリーズの画像1枚目
CUBE-56T(卓上式)
計量ポンプシステム CUBE-56シリーズの画像2枚目
CUBE-56S(スタンド式)
計量ポンプシステム CUBE-56シリーズの画像3枚目

商品紹介

ポンプと流量計を組み合わせた便利なシステム

ポンプとメーターとオートストップガンが一つになりました。軽油(灯油)スタンドとして。

オートストップガン標準装備 収納もバッチリ!!
スイッチON、OFFで楽々切り替え

《メリット》
●取り出した量が一目でわかる
●使用量の管理ができる
●小分け容器が満タン時、自動ストップで溢れる心配なし
《特長》
●流量計やオートストップガン標準装備
●ガンノズルを収納すると自動でポンプの電源もOFFになる
●卓上式(T)壁掛式(K)スタンド式(S)3タイプから選べる

ドラム缶に入った灯油をポリタンクに移す使用量を測りながら、満タン時は自動停止したい
《現状•問題》
×作業者が、灯油の使用量を意識せずムダ使いしている
×満タン時、灯油が溢れてしまうことがある
×ポンプ使用後のノズル置き場に困る
《改善例》
ポリタンクに移す際、溢れてこぼすことがなくなった
●工数削減
●環境改善
●経費削減

CUBEシリーズ 灯油軽油用

CUBE-56S(スタンド式)
CUBE-56T(卓上式)
CUBE-56K(壁掛式)壁掛金具付属

■ガソリンスタンドのイメージで灯油・軽油を汲み出します。(ガソリン使用厳禁)
■ガンノズルを取り出し、スイッチONで簡単吐出。
■満タンになれば自動でストップ。(液面を感知し)
■ガンノズルを戻せばポンプの電源が切れる安心設計。
■今まで置場に困っていたガンノズルをコンパクトに収納できます。
■まさに軽油(灯油)スタンド。量を管理することにより、省エネにもつながります。
■台の上に設置することの出来る卓上式、壁に取り付けることの出来る壁掛式、 自立するスタンド式の3タイプから選べます。
■設置場所に合わせてお選び頂けます。
■電源は100V。連続運転可能。
■吸入側は耐油PVC2mを装備。現場の悩みを解決します!
灯油や軽油を計りながら管理したい!オイルを定量で止めたい!そんな現場からの声に応えるポンプシステムが登場。【灯油軽油用・CUBEシリーズ】は、ポンプと流量計がひとつのボックスに入っておりスッキリ。満タンになれば自動で止まるオートストップガンも標準装備なのでとっても便利です。

見取り図・参考資料

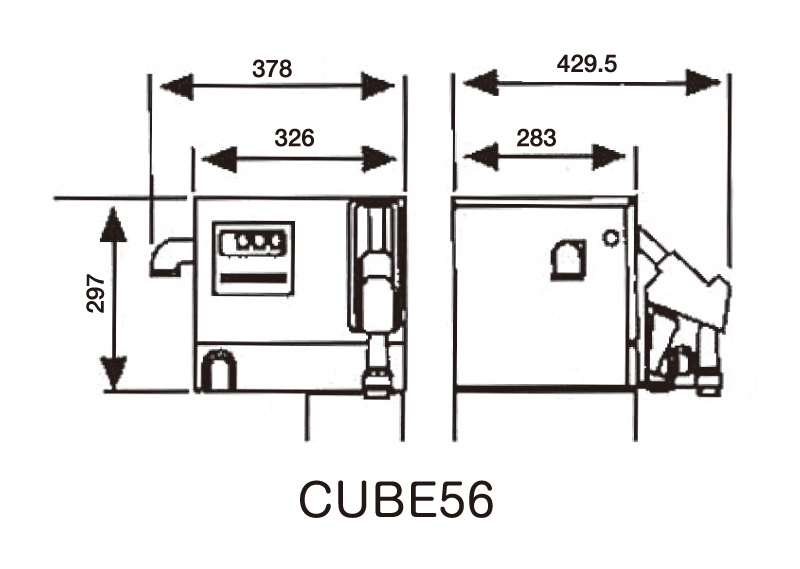

計量ポンプシステムの図面

仕様

型式:CUBE-56T
様式:卓上式
重量(kg):25

型式:CUBE-56K
様式:壁掛式
重量(kg):24

型式:CUBE-56S
様式:スタンド式
重量(kg):43

<以下共通仕様>
使用液体:灯油・軽油
電源(V):100
電流(A):5.5
定格(分):連続運転可能
吐出圧力(Mpa):0.15
最大吐出量(1cp時/L/min):46
最大押上揚程(m):10
吸込揚程(m):2
<付属品>
吐出ホース:耐油ゴム(4m×Φ20)
ノズル:オートストップガン(A60)
流量計:機械式
吸入側:耐油PVC(2m×Φ25)ストレーナ付
<接液部材質>
本体:FC
パッキン:NBR
電源コード(m):2


※CUBE-56T/CUBE-56KのみEVD等で採用しているパイプ仕様も可能(詳細につきましては、別途お問い合わせください)
※対応液体はポンプ選定相談の「使用液体から選ぶ」をご参照ください。掲載の無い液体につきましてはお問い合わせください。
