手動ガンノズルシリーズ 樹脂製タイプ(GN-PP20/GN-PP25)〈使用圧力0.15MPa以下〉

ガンノズル〈使用圧力0.15MPa以下〉樹脂製の画像

GN-PP20/GN-PP25

商品紹介

ポンプと一緒に使用するガンタイプのノズル

手元で楽々 簡単操作(使用圧力が設定されていますのでご注意ください。)

電動ポンプやエア式ポンプと組み合わせてホース先に取り付けると便利。
自重落下でも使用可能。
※使用圧力にご注意ください

本体:ポリプロピレン
パッキン:フッ素ゴム
接続Rc3/4(GN-PP25はRc1)スイベル付
重量:0.4(kg)
使用圧力:0.15MPa以下
使用可能液体:溶剤

樹脂製

GN-PP20(溶剤用)
GN-PP25(溶剤用)

※手動のガンノズルは各種、使用可能圧力が違います。使用されるポンプ等のご確認を再度お願い致します。
※接続口径20mm(Rc3/4)、25mm(Rc1)ともに本体は共通です。大きな流量をお求めの場合は大容量型をお求めください。

見取り図・参考資料

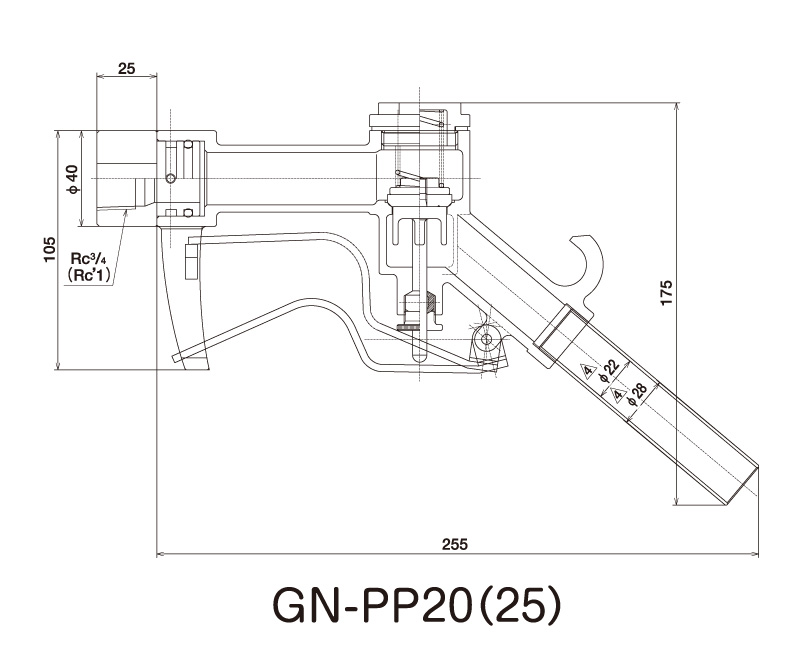

ガンノズル〈使用圧力0.15MPa以下〉樹脂製の図面

仕様

溶剤用/アドブルー・水用

GNシリーズ
型式 GN-PP20 GN-PP25
使用液体 溶剤※/アドブルー/水
最大使用圧力(Mpa) 0.15
付属継手 スイベル(キャップ・チェーン付)
接続口径 Rc3/4 Rc1
推奨ホース 内径25Φ 内径32Φ
吐出口パイプ外径(mm) 28
接続部材質 本体 PP/SUS
パッキン FKM
重量(kg) 0.4

※溶剤をご使用の場合は材質を侵さないものに限ります。
※対応液体はポンプ選定相談の「使用液体から選ぶ」をご参照ください。掲載の無い液体につきましてはお問い合わせください。
