計量オートストップガンノズル(ATNP-SUS20K24)

計量オートストップガンノズル ATNP-SUS20K24
ATNP-SUS20K24


オートストップガンノズル ノズル先端
ノズル先端イメージ

デジタルタービン式簡易式流量計(TB-K24-Ad)
デジタルタービン式簡易式流量計(TB-K24-Ad)

noimages

商品紹介

電動ポンプやエア式ポンプと組み合わせてホース先に取り付けると便利
満タンになれば自動でストップするガンノズル

《計量オートストップガンノズルシリーズ》
ATNP-SUS20K24(アドブルー・水用)

◎電気・電池などを使用せずストップ
電気や電池を使用せず、満タンになれば液面感知で自動ストップするしくみのノズルです。
一定の流量と圧力でオートストップが機能するため、自重落下では使用できません。
※使用圧力と流量範囲にご注意ください。
※流量計には電池を使用しています。

《メリット》
●手元で楽々、簡単操作
●満タンになれば自動ストップ
●液体の管理でコスト削減

《特徴》
●握れば吐出、離せば止まる
●レバー引っ掛け付
●流量計付
●自然落下、サイフォンの利用では使用不可

《オートストップガンのしくみ》

オートストップガンのしくみ
1.主な内部構造
オートストップガンのしくみ 2.使用時の状態
①レバーを引き上げるとピン(A)が上がり、弁が押し上げられ流路が開きます。
②ノズルの検知部を押し開けて吐出されます。
オートストップガンのしくみ 3.オートストップ作動構造
容器内の液や泡が吸入口を塞ぐと内部構造により自動的にレバーが戻り、液が止まります。

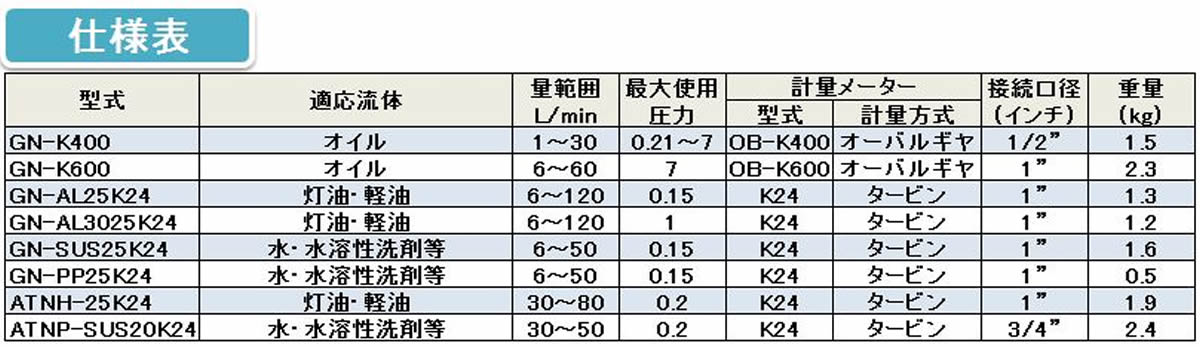

仕様表

アドブルー・水用

計量オートストップガンノズルシリーズ
型式 ATNP-SUS20K24
使用液体 アドブルー・水
流量範囲(L/min) 20~80
最大使用圧力(Mpa) 0.3
付属継手 スイベル
接続口径 Rc3/4
吐出口パイプ外径(mm) 19
接続部材質 本体 SUS/ナイロン
パッキン NBR/FKM
質量(kg) 2.1

※自重落下ではご使用いただけません。
※外観が予告なく変更する場合がございます。

購入ルート

《代理店》
弊社商品は全国の代理店に販売しております。お近くまたはお取引のある販売店様・機械工具店様にて、『アクアシステムの○○という商品』とお伝えいただければお買い求め(お見積)いただくことが可能です。

《ネット販売》

ぽんぷやさん本店
http://www.ponpuyasan.com/

動画

参考資料
