オートストップガンノズル(ATNH-20T/ATNH-25T)

オートストップガンノズル ATNH-20(25)
ATNH-20(25)T

ATNH-20(25)T ノズル先端

noimages

noimages

商品紹介

電動ポンプやエア式ポンプと組み合わせてホース先に取り付けると便利
満タンになれば自動でストップするガンノズル

《オートストップガンノズルシリーズ》
ATNH-20(25)T(溶剤用)

◎電気・電池などを使用せずストップ
電気や電池を使用せず、満タンになれば液面感知で自動ストップするしくみのノズルです。
一定の流量と圧力でオートストップが機能するため、自重落下では使用できません。
※使用圧力と流量範囲にご注意ください。

《メリット》
●手元で楽々、簡単操作
●満タンになれば自動ストップ

《特徴》
●握れば吐出、離せば止まる
●レバー引っ掛け付
●自然落下、サイフォンの利用では使用不可

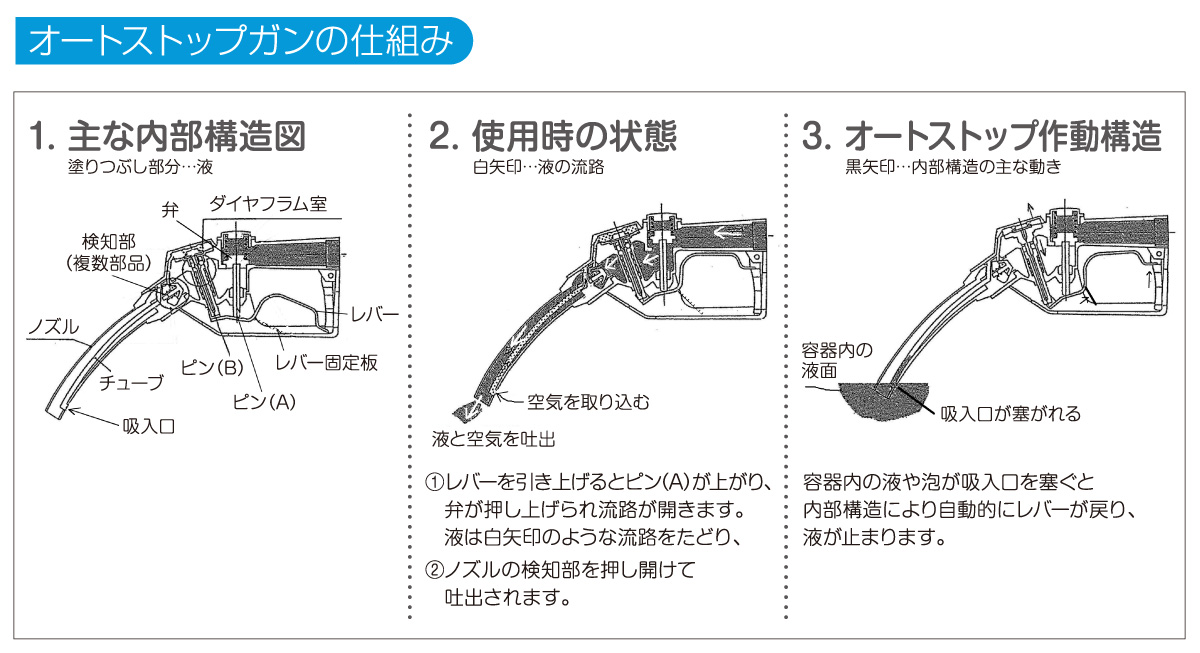

《オートストップガンのしくみ》

オートストップガンのしくみ
1.主な内部構造
オートストップガンのしくみ 2.使用時の状態
①レバーを引き上げるとピン(A)が上がり、弁が押し上げられ流路が開きます。
②ノズルの検知部を押し開けて吐出されます。
オートストップガンのしくみ 3.オートストップ作動構造
容器内の液や泡が吸入口を塞ぐと内部構造により自動的にレバーが戻り、液が止まります。

仕様表

溶剤用

オートストップガンノズルシリーズ
型式 ATNH-20T ATNH-25T
使用液体 溶剤※
流量範囲(L/min) 30~80
最大使用圧力(Mpa) 0.2
付属継手 スイベル
接続口径 Rc3/4 Rc1
推奨ホース 20A 25A
吐出口パイプ外径(mm) 30
接続部材質 本体 AL
パッキン PTFE/FFKM
重量(kg) 2.7

※溶剤をご使用の場合は材質を侵さないものに限ります。
※自重落下ではご使用いただけません。

動画

参考資料

よくある質問

ガンノズル よくある質問(Q&A)


※対応液体はポンプ選定相談の「使用液体から選ぶ」をご参照ください。掲載の無い液体につきましてはお問い合わせください。
