ハンドロータリーポンプ(HRP-25III/HRP-25IIIH/HRP-25IIIHM/HRP-25Z/HRP-25ZM)

ハンドロータリーポンプ HRP-25Ⅲ
HRP-25Ⅲ

ハンドロータリーポンプ HRP-25Z
HRP-25Z
ハンドロータリーポンプ HRP-25Ⅲ
ハンドロータリーポンプ HRP-25Ⅲ

商品紹介

非常時でも大活躍手回しポンプ
本体樹脂で軽量、有機溶剤の小分けに

《HRPシリーズ》
HRP-25Ⅲ(溶剤用)
HRP-25ⅢH(溶剤用/ホース付き)
HRP-25ⅢHM(溶剤用/ホース・密閉式アダプタ・アース線付き)
HRP-25Z(溶剤用)
HRP-25ZM(溶剤用/ホース・密閉式アダプタ付き)

◎動力源いらずの手回しポンプ
手でくるくる廻すだけだから簡単で、連続圧送が出来るため移送が楽々です。緊急時・災害時にもおすすめです。

◎家庭のドラム缶から工場まで幅広く使用可能
ドラム缶用としては最も手軽で、低粘度の液体に対応します。
様々な溶剤に対応可能で、アース線・密閉アダプター付きなら、揮発性・引火性の高い液体でも使用可能です。

◎本体樹脂で軽量
ステンレス製に比べて軽量し取り扱いやすく、溶剤対応しております。

◎吸入パイプのカット可能
別途費用がかかりますが、ご相談下さい。上部が重たいため缶が空になった時、倒れやすくなります。ご注意ください。

《メリット》
●ハンドルを回すだけの簡単操作
●軽量で差し替えやすい
●電源不要
●引火性の高い有機溶剤も小分け可能
●低粘度の液体(500cP以下)比重(1.1以下)に対応
●揮発性の高い液体も密閉アダプタで安心(HRP-25ⅢHM/HRP-25ZM)
●緊急時・災害時に大活躍
●弱酸・弱アルカリ薬品も樹脂製材質で対応(HRP-25Zシリーズ)

《特長》
●連続圧送が可能
●アダプタでドラム缶にしっかりと固定
●ストレーナ40メッシュ付で異物混入防止
●液体に合わせて仕様を選択可能
※ステンレスホースの注意:フレキホースは可動範囲が決まっている為、無理に曲げると裂ける場合があります。

《ハンドロータリーポンプのしくみ》
内部のベーンによって液体を移送するポンプです。手で回転動作することで吐出し、操作が容易なポンプとして使用されます。

《HRP-25Ⅲご購入についての注意点》
HRP-25ⅢにSUSホース後付けの場合、専用の吐出パイプに交換が必要です。(HRP-25Ⅲの吐出パイプにはネジ切りされていません。)

HRP-25Ⅲ吐出パイプネジ切りなし

ネジ切りなし
HRP-25Ⅲ吐出パイプネジ切り

ネジ切りあり
HRP-25Ⅲ吐出パイプ

吐出パイプ

《改善例》

ドラム缶に入ったイソプロピルアルコールの小分けに
現状・問題
×溶剤用ポンプは高額
×揮発性が高く、引火の危険性がある
改善例
密閉アダプタで揮発を防止、アース線で静電気対策
材質腐食や引火の心配なく安全に小分けが可能
〇環境改善 〇経費削減 〇安全確保

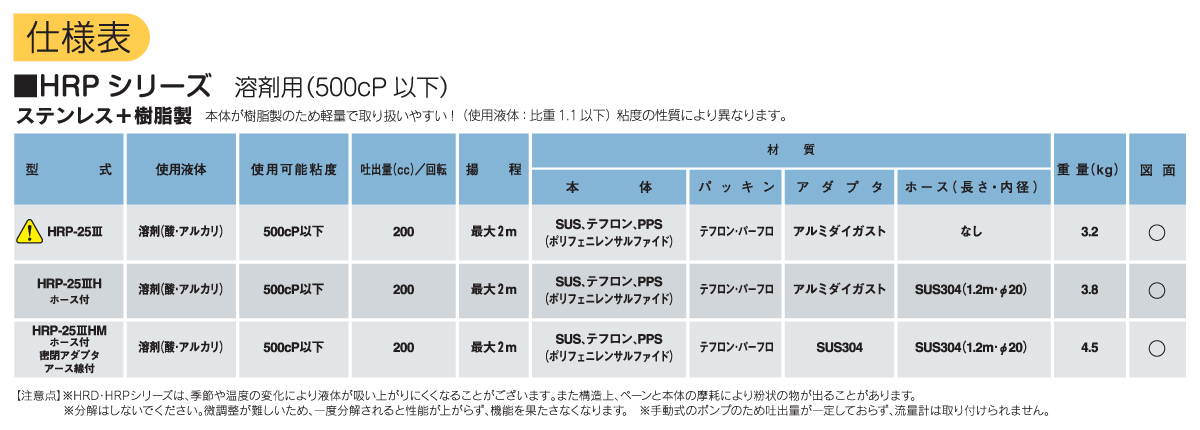

仕様表

溶剤用

HRPシリーズ
型式 HRP-25Ⅲ HRP-25ⅢH HRP-25ⅢHM HRP-25Z HRP-25ZM
使用可能容器 200Lクローズドラム缶(JIS規格:大栓G2/小栓G3/4)
使用液体 溶剤※
使用可能粘度(cP) 500
吐出量(cc/1ストローク) 200
押上揚程(m) 2
付属品 アダプタ ○(密閉式) ○(密閉式)
アース線
バルブ
ストレーナ 40メッシュ
ホース材質(長さ×内径) なし(外形Φ25) SUS304ホース(1.2m×Φ20) PPホース(1.2m×Φ25)
接液部材質 本体 SUS/PTFE/PPS PVC/PPS/PP
パッキン PTFE/FFKM
重量(kg) 3.2 3.8 4.5 2.4 2.8

※溶剤をご使用の場合は材質を侵さないものに限ります。

動画

見取り図・参考資料

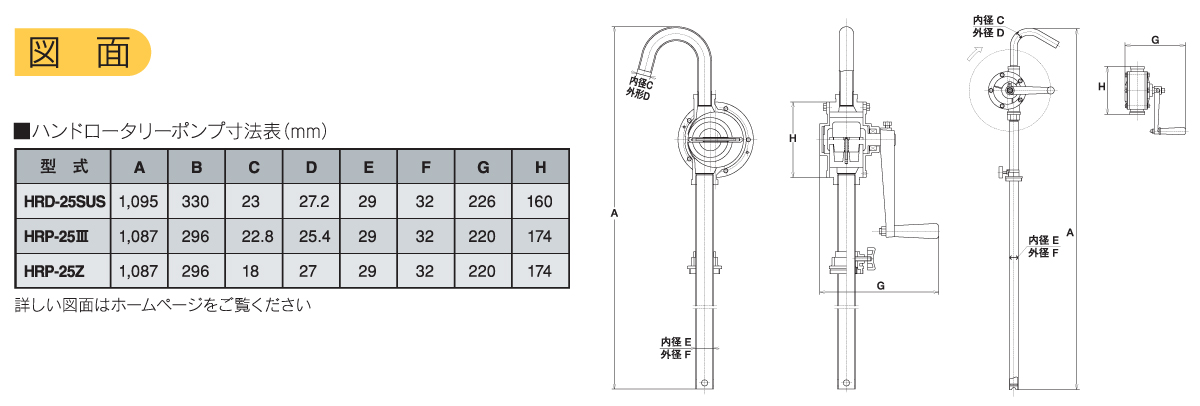

ハンドロータリーポンプ HRPシリーズの図面

※対応液体はポンプ選定相談の「使用液体から選ぶ」をご参照ください。掲載の無い液体につきましてはお問い合わせください。
