ハンドロータリーポンプ(HRD-25SUS/HRD-25SUSH/HRD-25SUSHM)

ハンドロータリーポンプ HRD-25SUS
HRD-25SUSHM

ハンドロータリーポンプ HRD-25SUS
noimages
noimages

商品紹介

非常時でも大活躍手回しポンプ
オールステンレス製有機溶剤の小分けに

《HRDシリーズ》
HRD-25SUS(溶剤用)
HRD-25SUSH(溶剤用/ホース付き)
HRD-25SUSHM(溶剤用/ホース・密閉式アダプタ・アース線付き)

◎動力源いらずの手回しポンプ
手でくるくる廻すだけだから簡単で、連続圧送が出来るため移送が楽々です。緊急時・災害時にもおすすめです。

◎家庭のドラム缶から工場まで幅広く使用可能
ドラム缶用としては最も手軽で、低粘度の液体に対応します。
様々な溶剤に対応可能で、アース線・密閉アダプター付きなら、揮発性・引火性の高い液体でも使用可能です。

◎連続圧送が可能
HRD-25SUSH、HMタイプなら、サイホン機能がついてより便利です。

◎吸入パイプのカット可能
別途費用がかかりますが、ご相談下さい。上部が重たいため缶が空になった時、倒れやすくなります。ご注意ください。

《メリット》
●ハンドルを回すだけの簡単操作
●電源不要
●引火性の高い有機溶剤も小分け可能
●低粘度の液体(500cP以下)比重(1.5以下)に対応
●揮発性の高い液体も密閉アダプタで安心(HRD-25SUSHM)
●緊急時・災害時に大活躍

《特長》
●連続圧送が可能
●アダプタでドラム缶にしっかりと固定
●ストレーナ40メッシュ付で異物混入防止
●液体に合わせて仕様を選択可能
※ステンレスホースの注意:フレキホースは可動範囲が決まっている為、無理に曲げると裂ける場合があります。

《ハンドロータリーポンプのしくみ》
内部のベーンによって液体を移送するポンプです。手で回転動作することで吐出し、操作が容易なポンプとして使用されます。

《サイホン機能》
ある液体がドラム缶の中にあるとします、それを途中高い地点を越えて、目的の場所(ペール缶など)に運びたいとします。
この時、液体のある地点から目的地まで管を引き、何らかの作用によっていったん液体を管の中に満たせば、
それ以上のエネルギーを与えることなく、液体は元あった地点から目的地まで移動し続けます。
サイホンは、出発地点(ドラム缶)が目的地点(ペール缶等)より高い位置にあれば、
液体の移動によって管の内部に真空を作り、それによって液体を吸い上げます。

サイフォン原理

a.液体の圧力とb.の液体の圧力の差が大きいために低い位置へ流れます。
c.が液面から離れた時、またはa.b.の高さが同じになると流れはストップします。
※また始動時ホース内に空気がありd.が接液しているときは、サイフォンの機能が働きません。
一度吐出口を液面から離してホース内に液体を満たして下さい。

《改善例》

ドラム缶に入ったイソプロピルアルコールの小分けに
現状・問題
×溶剤用ポンプは高額
×揮発性が高く、引火の危険性がある
改善例
密閉アダプタで揮発を防止、アース線で静電気対策
材質腐食や引火の心配なく安全に小分けが可能
〇環境改善 〇経費削減 〇安全確保

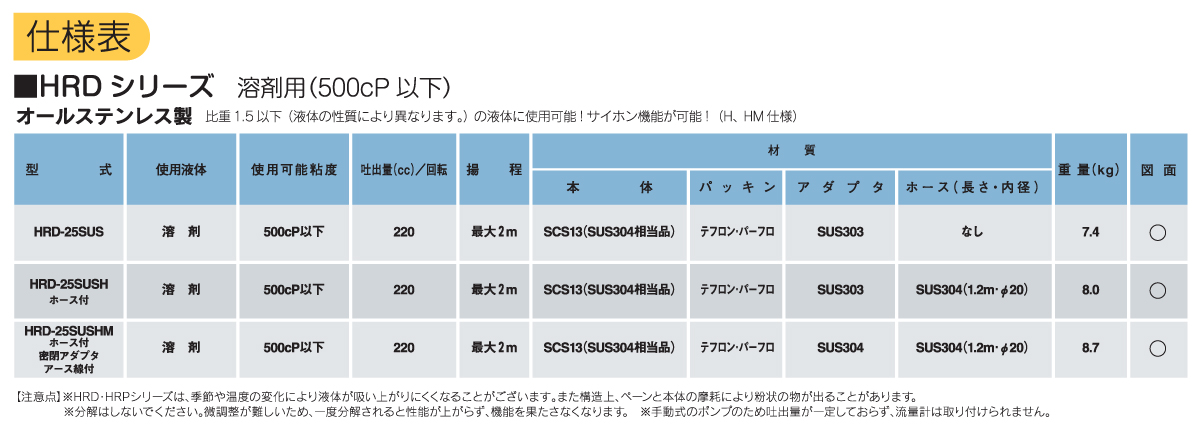

仕様表

溶剤用

HRDシリーズ
型式 HRD-25SUS HRD-25SUSH HRD-25SUSHM
使用可能容器 200Lクローズドラム缶(JIS規格:大栓G2/小栓G3/4)
使用液体 溶剤※
使用可能粘度(cP) 500
吐出量(cc/1ストローク) 220
押上揚程(m) 2
付属品 アダプタ ○(密閉式)
アース線・バルブ
ストレーナ 40メッシュ
ホース材質(長さ×内径) なし(接続R3/4) SUSホース(1.2m×Φ20)
接液部材質 本体 SUS13(SUS304相当)
パッキン PTFE/FFKM
重量(kg) 7.4 8.0 8.7

※溶剤をご使用の場合は材質を侵さないものに限ります。

動画

見取り図・参考資料


※対応液体はポンプ選定相談の「使用液体から選ぶ」をご参照ください。掲載の無い液体につきましてはお問い合わせください。
