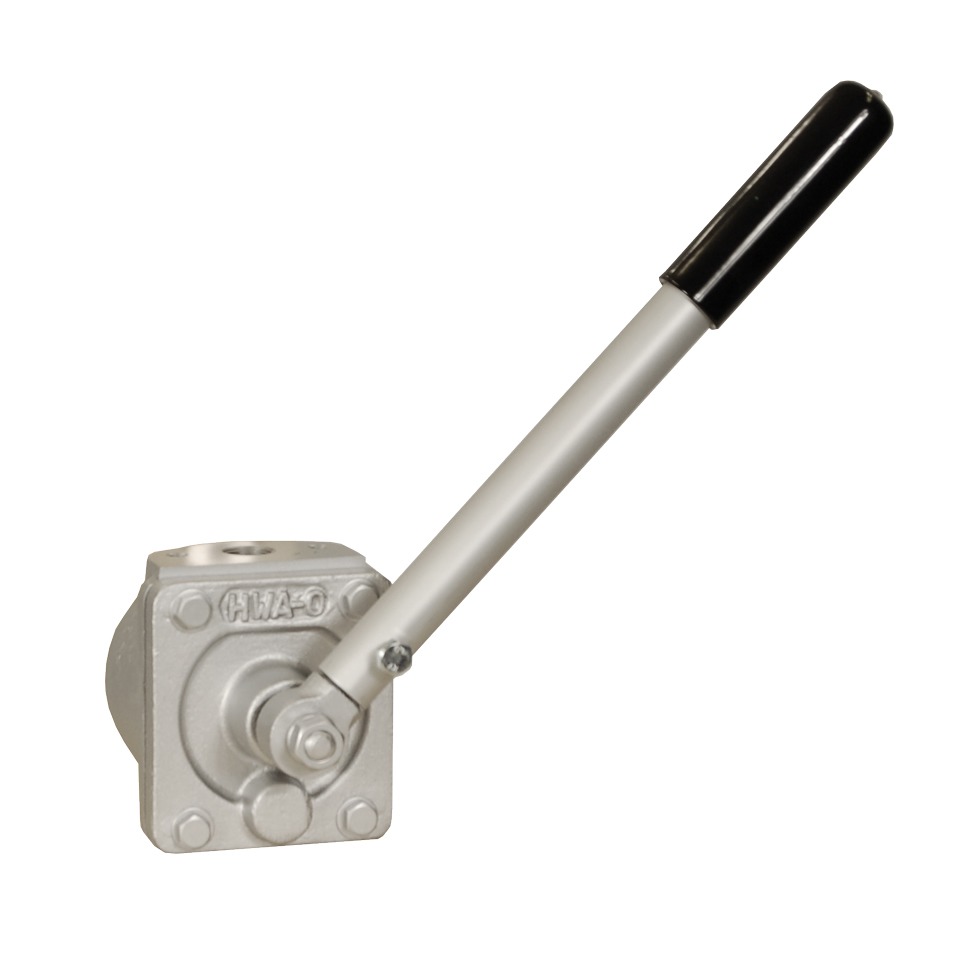

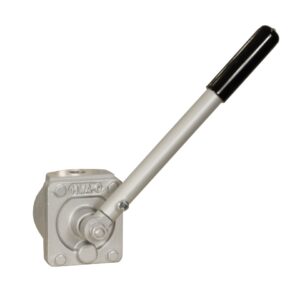

HWAウイングポンプ

FEATURE特徴

• 非常用給水ポンプとして

  手動式はエアや電気の駆動源がない場所でも利用が可能な為、緊急時・災害時にもおすすめです。

• 液体移送

  多年の経験と外洋航海で培われた信頼性抜群の手動ポンプです。
  機械設備への潤滑油の圧入や作動油の移送や各種装置での液体圧送に是非ご使用ください。

• 軽量でコンパクト

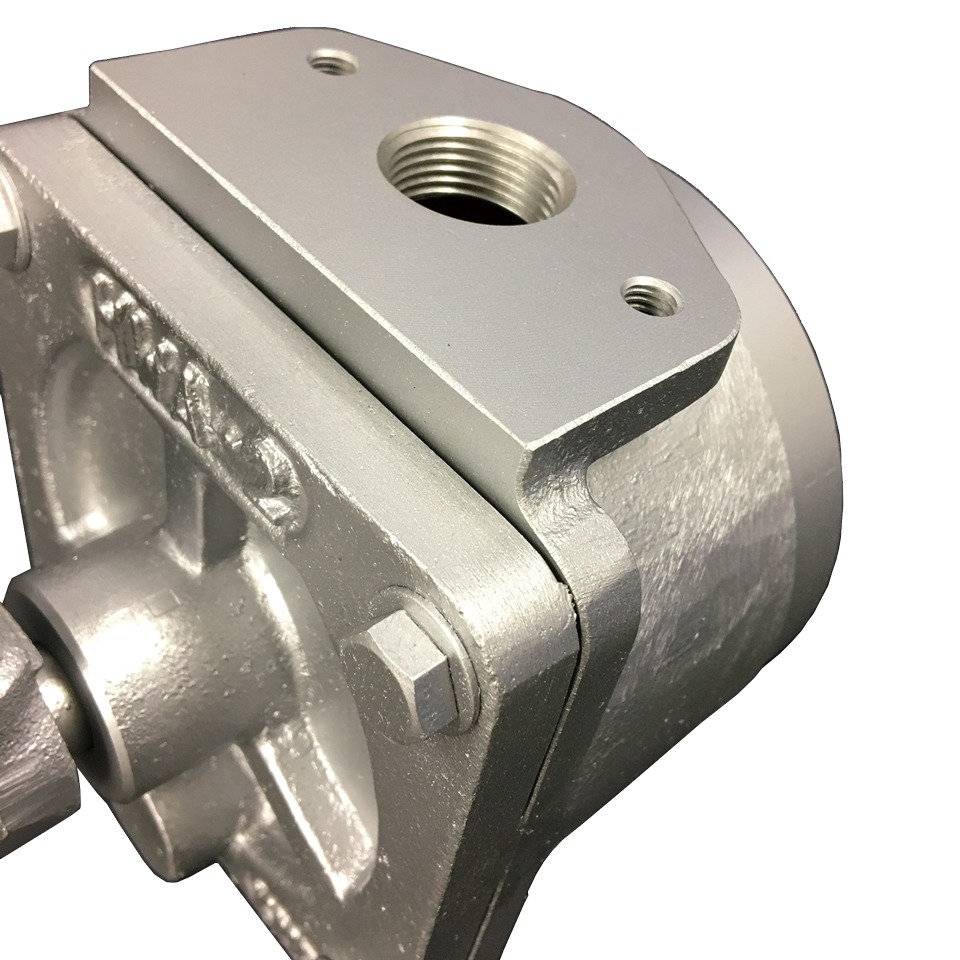

  本体、カバー類はすべてアルミ鋳物製なので、従来の同タイプと比べ1/2以下の重さです。防錆についても充分な配慮をしてあります。
  本体・カバー類は全面アルマイト処理、ステンレス製シャフト、黄銅製ウィングインペラおよびシート部は、錆対策を充分図っております。
  無駄のないスマートな形なのでスペースに合わせたコンパクトな配管が可能です。

Details詳細

配管の向きについて

ウイングポンプの構造及び作動原理

1. 構造（イラスト参照）

   ウイングポンプは、本体、カバー、本体に固定した上・下シート、シート上の弁、ハンドルによえい揺動する羽根の各部品により構成されています。

2. 作動原理（コーダルタイプ）

   ウイングポンプは、羽根の揺動とそれにより生ずる圧力差により開閉する上下の4枚の弁の働きにより、液体を圧送する手動ポンプであります。
   その作動原理を以下に簡単に説明します。（1～4の繰り返しになります）

シートに付属している4個の弁をそれぞれ①～④とし、
シートとウイングにより仕切られる各室をそれぞれA～Dとします。
ハンドルを1往復させる間にポンプ内部において、下図のように順次吸い込みと押し出しが行われ、
その繰り返しにより液体が圧送されます。AとB、CとDの間は、各々スピンドルの内部にて連結している。

CとDは前工程で吸い込みを完了しており、液体が充満している状態です。

ウイングの左回転によりA、Bは負圧となり弁④より液体を吸い込みます。C、Dの液体はウイングの動きにともない弁②から吐出されます。

CとDの液体は吐出を完了し、AとBに液体が吸い込まれ充満している状態です。

ウイングポンプの右回転によりC、Dは負圧となり弁③より液体を吸い込みます。A、Bの液体はウイングの動きにともない弁①から吐出されます。
