手動式ポンプ
ハンドロータリーポンプ
- HRD-25SUS
- HRD-25SUSH
- HRD-25SUSHM
非常時でも大活躍手回しポンプ
オールステンレス製有機溶剤の小分けに
吐出専用モデル
- 使用可能液体
- 溶剤
- 粘度
- 500cP以下
ラインナップ

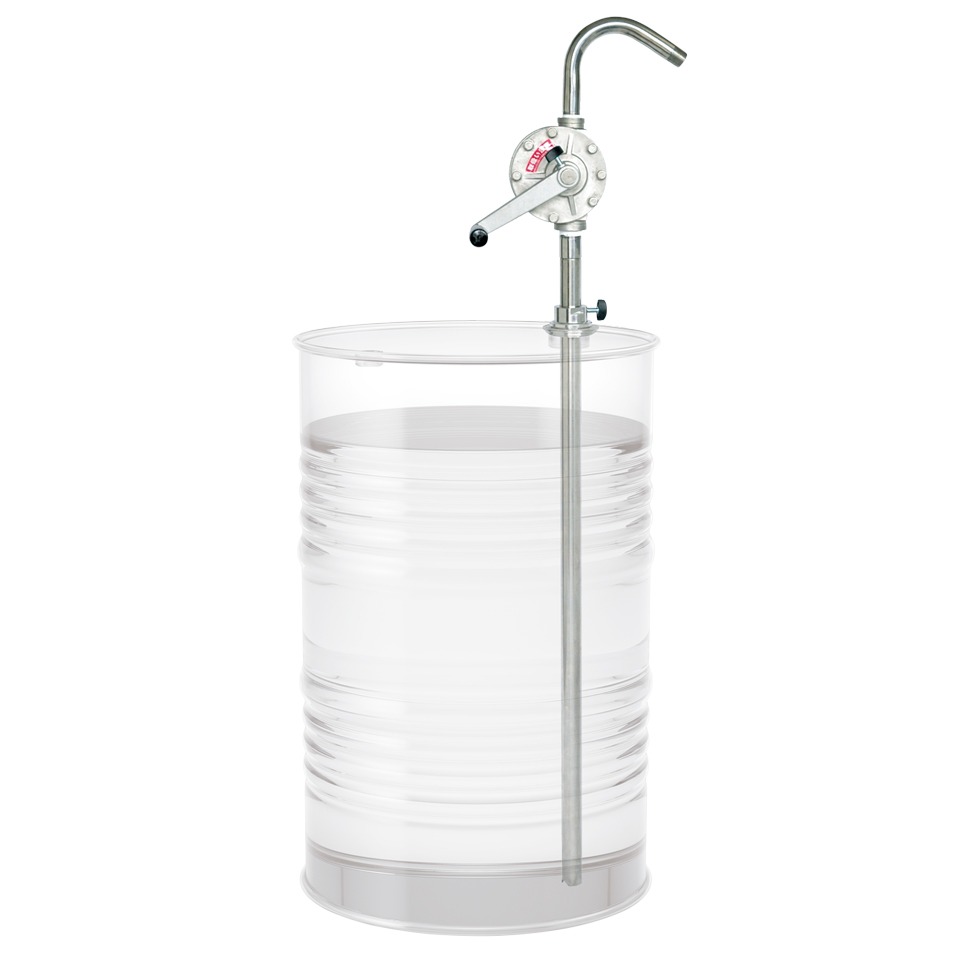

- HRD-25SUS
- 溶剤用

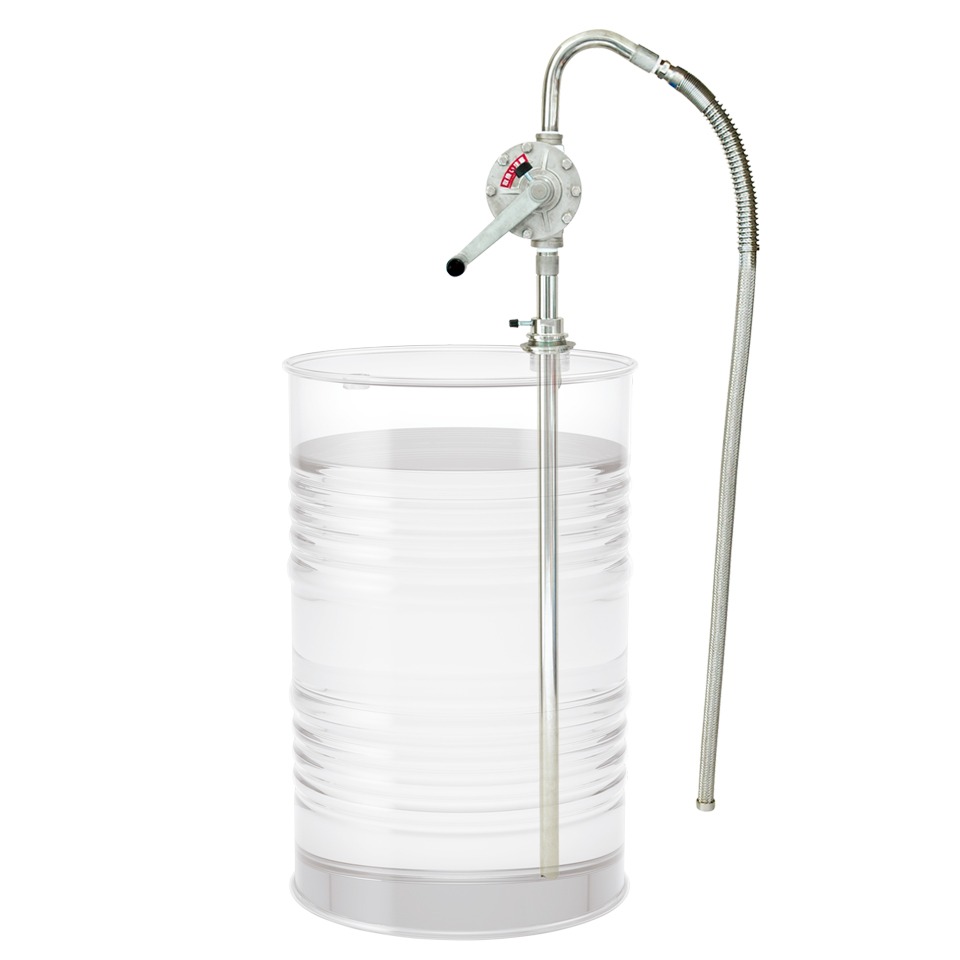

- HRD-25SUSH
- 溶剤用／ホース付き

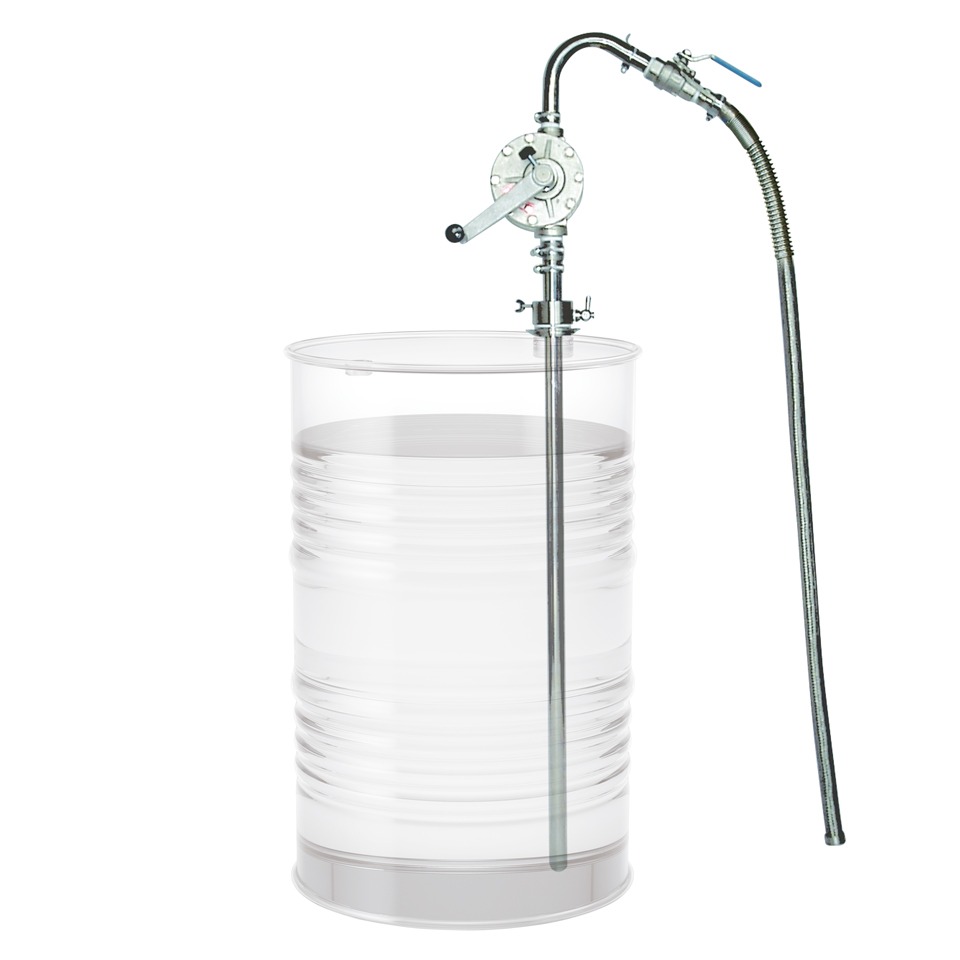

- HRD-25SUSHM
- 溶剤用／ホース・密閉式アダプタ・アース線付き
FEATURE特徴
メリット
- ハンドルを回すだけの簡単操作
- 電源不要
- 引火性の高い有機溶剤も小分け可能
- 低粘度の液体（500cP以下）比重（1.5以下）に対応
- 揮発性の高い液体も密閉アダプタで安心（HRD-25SUSHM）
- 緊急時・災害時に大活躍
特長
- JIS規格200Lクローズドラム缶（大栓G2）専用
- アダプタでドラム缶にしっかりと固定
- ストレーナ40メッシュ付で異物混入防止
- 液体に合わせて仕様を選択可能
- ※ステンレスホースの注意：フレキホースは可動範囲が決まっている為、無理に曲げると裂ける場合があります。
-

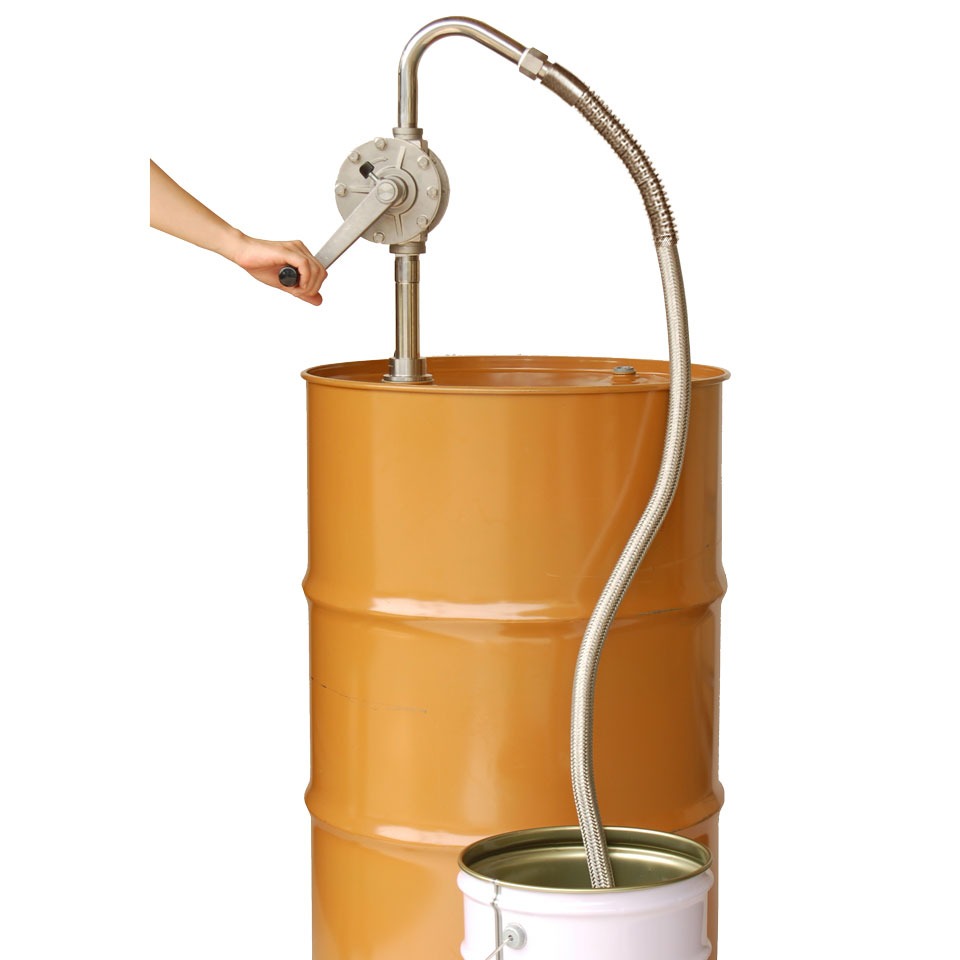

動力源いらずの手回しポンプ
手でくるくる廻すだけだから簡単でエアや電気の駆動源がない場所でも利用が可能な為、緊急時・災害時にもおすすめです。
-
家庭のドラム缶から工場まで幅広く使用可能
ドラム缶用としては最も手軽で、低粘度の液体に対応します。
様々な溶剤に対応可能で、アース線・密閉アダプター付きなら、揮発性・引火性の高い液体でも使用可能です。 -
効率よく移送可能
HRD-25SUSH、HMタイプなら、サイホン機能がついてより便利です。
-
吸入パイプのカット可能
別途費用がかかりますが、ご相談下さい。上部が重たいため缶が空になった時、倒れやすくなります。ご注意ください。
Details詳細
ハンドロータリーポンプのしくみ
内部のベーンによって液体を移送するポンプです。手で回転動作することで吐出し、操作が容易なポンプとして使用されます。
サイホン機能
ある液体がドラム缶の中にあるとします、それを途中高い地点を越えて、 目的の場所（ペール缶など）に運びたいとします。 この時、液体のある地点から目的地まで管を引き、 何らかの作用によっていったん液体を管の中に満たせば、 それ以上のエネルギーを与えることなく、液体は元あった地点から目的地まで移動し続けます。 サイホンは、出発地点（ドラム缶）が目的地点（ペール缶等）より高い位置にあれば、 液体の移動によって管の内部に真空を作り、それによって液体を吸い上げます。
a.液体の圧力とb.の液体の圧力の差が大きいために低い位置へ流れます。
c.が液面から離れた時、またはa.b.の高さが同じになると流れはストップします。
※また始動時ホース内に空気がありd.が接液しているときは、サイフォンの機能が働きません。一度吐出口を液面から離してホース内に液体を満たして下さい。
改善例
ドラム缶に入ったイソプロピルアルコールの小分けに
現状・問題
- 溶剤用ポンプは高額
- 揮発性が高く、引火の危険性がある
改善例
密閉アダプタで揮発を防止、アース線で静電気対策
材質腐食や引火の心配なく安全に小分けが可能
- 環境改善
- 経費削減
- 安全確保
Specification仕様
比重1.5以下| 型式 | HRD-25SUS | HRD-25SUSH | HRD-25SUSHM | |
|---|---|---|---|---|
| 使用可能容器 | 200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） | |||
| 使用液体 | 溶剤※ | |||
| 使用可能粘度（cP) | 500 | |||
| 吐出量（cc/1ストローク） | 220 | |||
| 押上揚程（m） | 2 | |||
| 付属品 | アダプタ | ○ | ○（密閉式） | |
| アース線 | – | ○ | ||
| バルブ | – | ○ | ||
| ストレーナ | 40メッシュ | |||
| ホース材質（内径×長さ） | ネジ接続（接続R3/4） | SUSホース（Φ19×2ｍ） | ||
| 接液部材質 | 本体 | SUS13(SUS304相当)/PTFE | ||
| パッキン | PTFE/FFKM | |||
| 質量（kg） | 7.4 | 8.0 | 8.7 | |
※溶剤をご使用の場合は材質を侵さないものに限ります。
