ウイングポンプ・ダイヤフラムポンプ

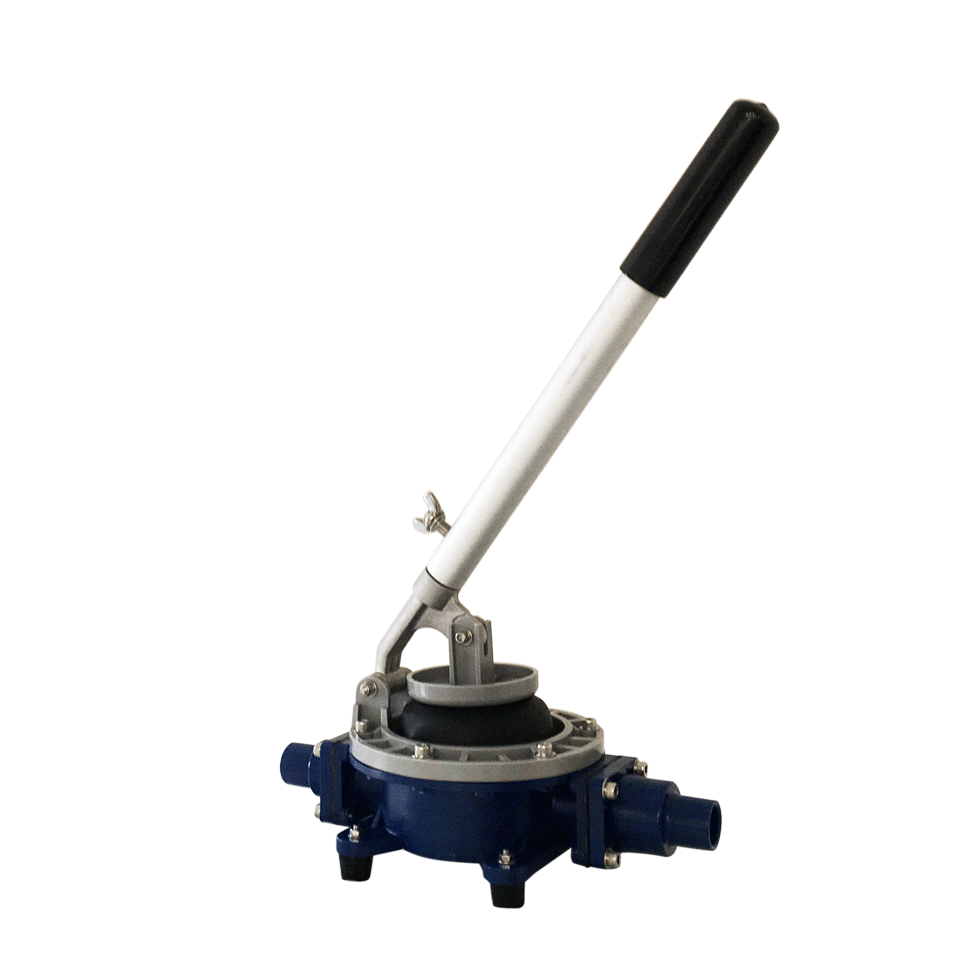

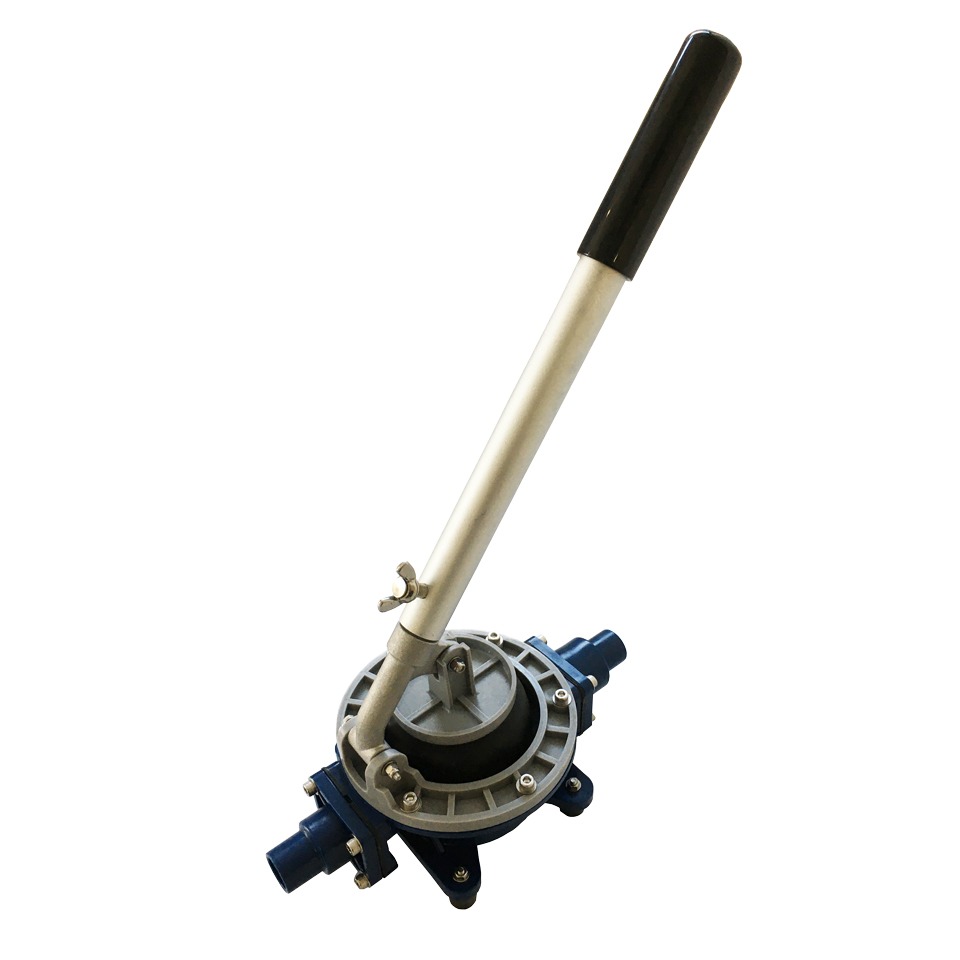

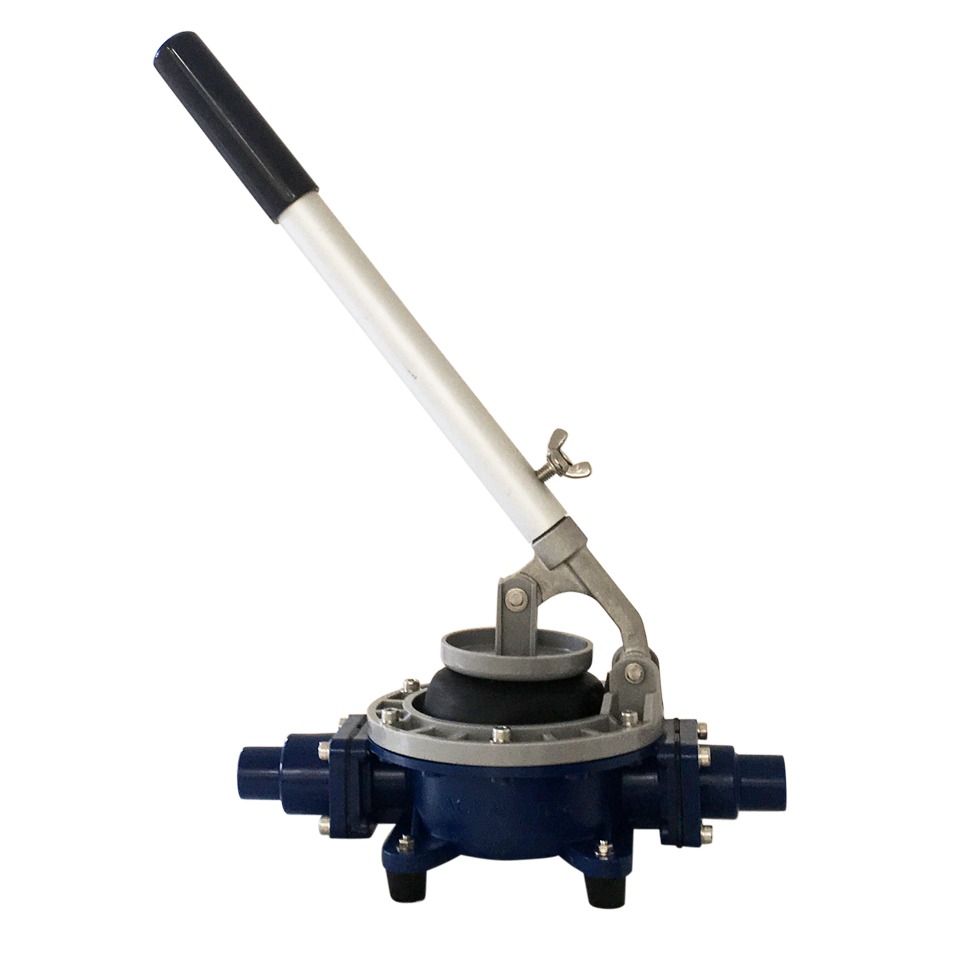

手動式ハンドダイヤフラムポンプ
- HDO1-20P
※フランジから先のホースやホースバンドなどの付属品はございません。本ページ内の使用画像はイメージとなります。
日常の水やオイルの移送から緊急災害時の生活用水確保まで！
- 使用可能液体
- オイル ／灯油 ／軽油 ／水・水溶性液体
- 粘度
- 5,000cP以下
ラインナップ
- HDO1-20P
- 水・海水用／ホースニップル仕様
FEATURE特徴
メリット
- 吸水8m（呼水不要）押上8mの性能
- 電源のない場所でも使用可能
- 高粘度液体や廃油も使用可能
特長
- 樹脂製
- ハンドルは角度90度ごとに取り替え可能
- 分解、組立が簡単
-
非常用給水ポンプとして
手動式はエアや電気の駆動源がない場所でも利用が可能な為、緊急時・災害時にもおすすめです。
-
カンタン操作可能
お子様やお年寄りが使用しても、少しの力で簡単に使用できます。一度にたくさんの移送が可能です。
Details詳細
活躍する主な現場
日常的な水の移送から災害時の水の確保まで使える現場は様々
雨水、川の水を利用した畑の水やり
アウトドアやキャンプ場で水の確保
緊急時プールの水の利用の際に
貯水槽の汲み上げ作業にも最適
用途
- 災害時の給水・排水ポンプ
- 工場等の施設での緊急廃液用ポンプ
- 建築・土木工事用ポンプ
- 各種車両や機械設備の燃料補給用ポンプ
- 機械設備や各種施設のメンテナンス用
- 船舶やボートのビルジー用および緊急用常備品
- 家庭での雨水利用システム
- 廃食油回収
使用イメージ

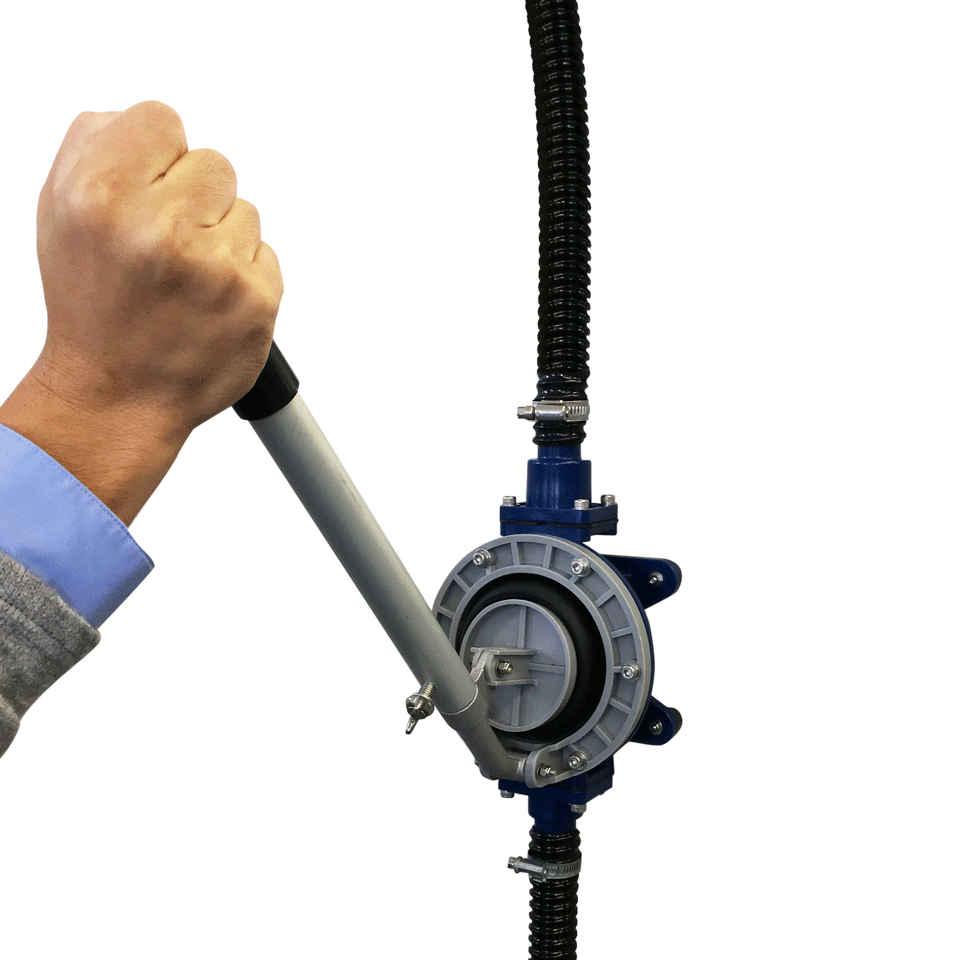

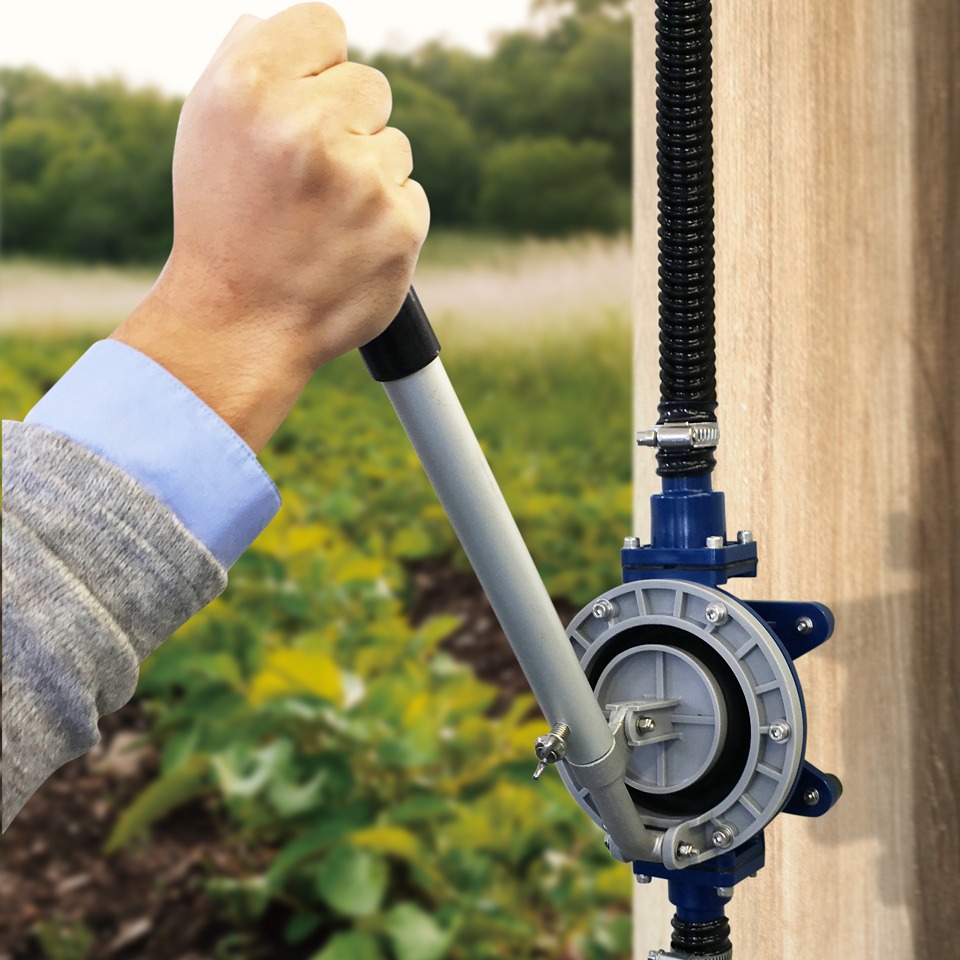

縦向き設置時稼働イメージ
畑や園芸で木板の設置して水の移送に

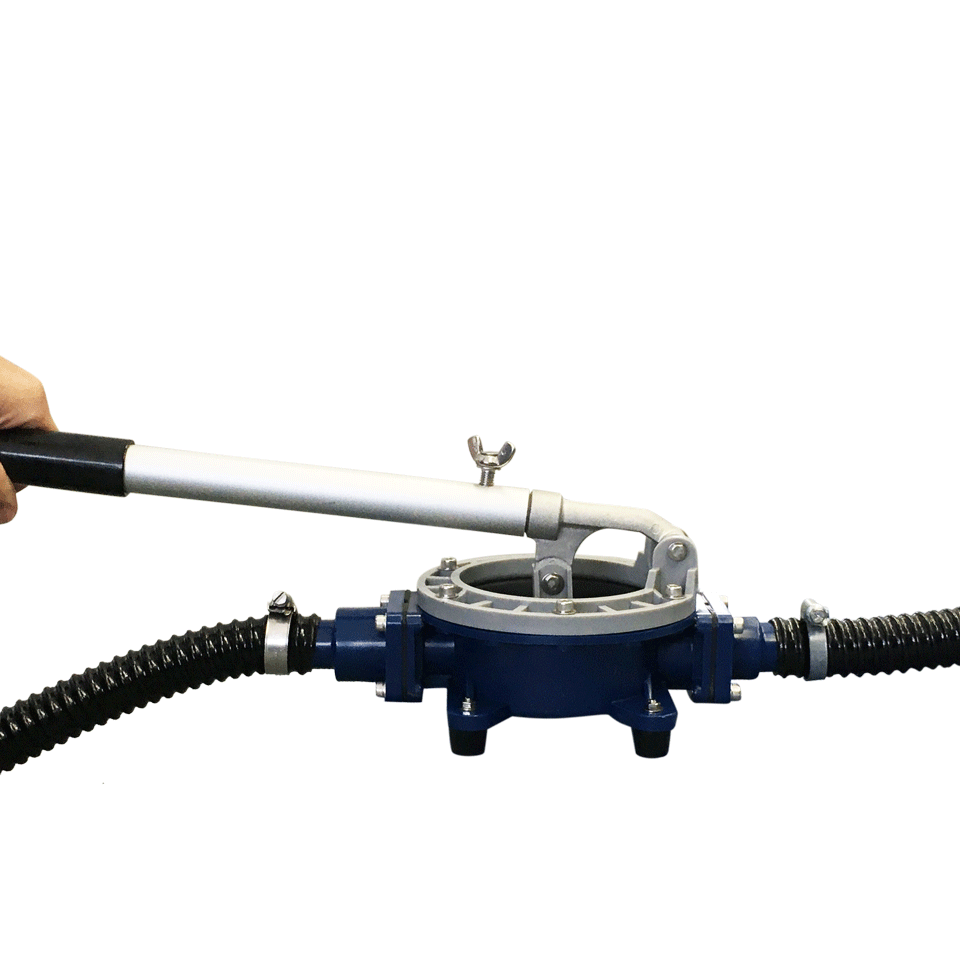

横向き設置時稼働イメージ

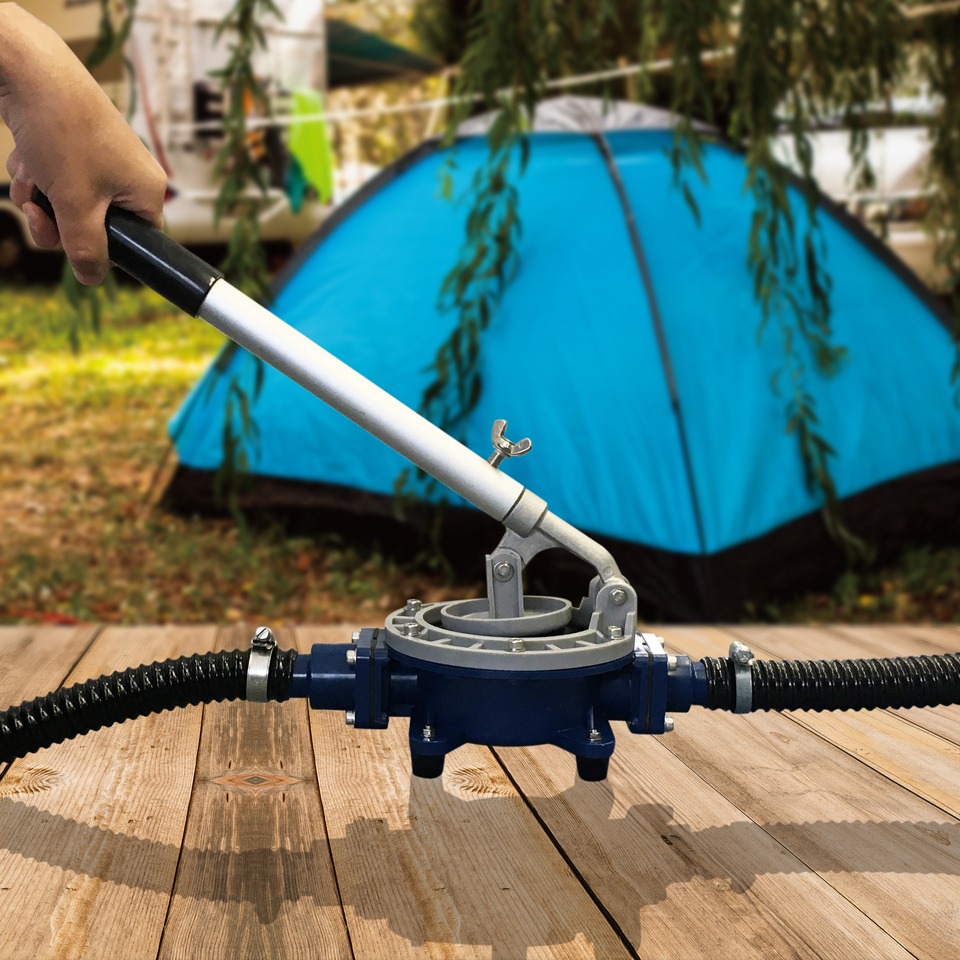

キャンプ場やアウトドアで簡易的な水の移送に
非常用ポンプとして
ビルの2～3階程度まで吸込み可能
ビルの屋上で非常電源用の燃料補充に使用可能
トイレの水や、いざという時の水タンク移送
ハンドダイヤフラムとは
ダイヤフラム（膜）と2つの弁で構成されるポンプです。ダイヤフラムを上下または左右に運動させて容積を変化させ吸込・吐出を行います。
最大の特徴はシーツレスであることで、薬品移送用に多く使用されています。
自給力があり、水にホースを投げ込むだけで使える！
- 本体を入れなくても良い
- 細穴にもホースが入れば使用可能
- 電源コード不要（手動式、電動の手動モード、エア式）
パッキンの交換方法
カバーを取り外し中心の押さえ（上）を取り外すことで簡単に取り換えが可能です。

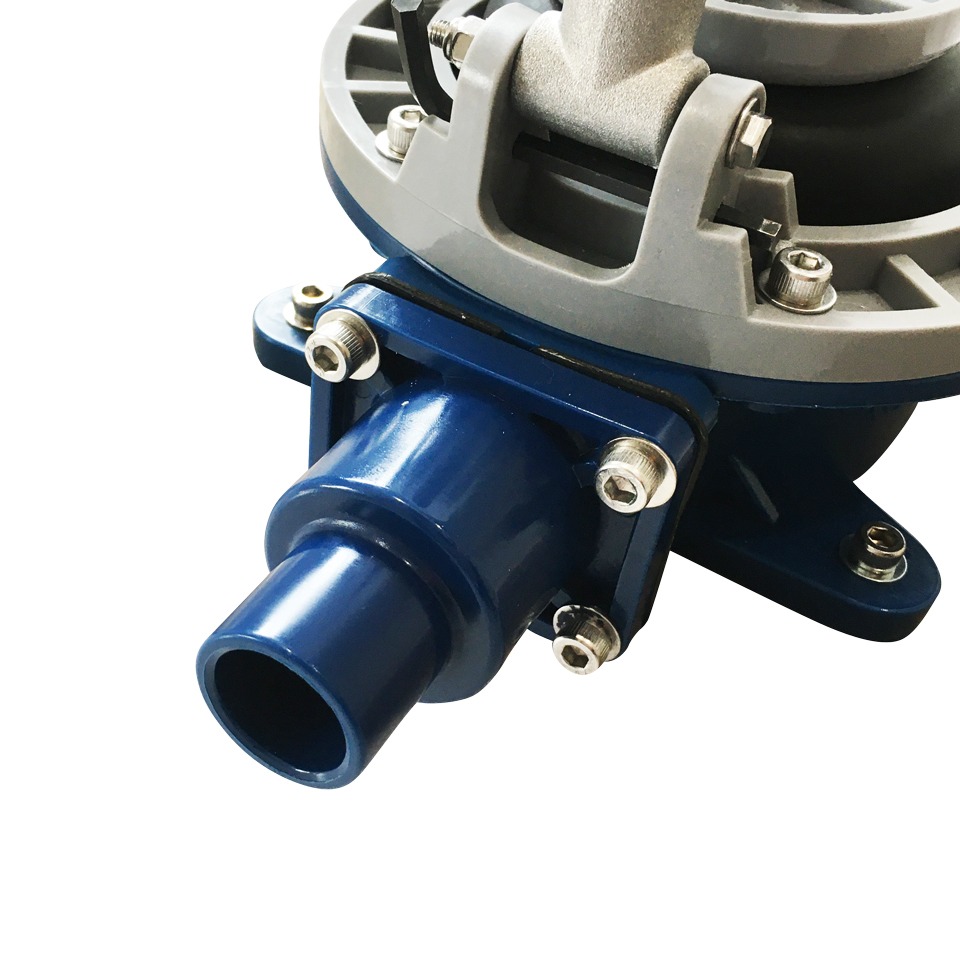

フランジパッキンも各フランジのボルトを取り外すことで交換が可能です。
改善例
川の水を、畑の散水用として移送したい時に船舶の非常用ビルジーポンプとして
簡易的に池の水の交換をしたい時に
現状・問題
- 電動ポンプやエンジンポンプは高額ですぐに故障する
- 電源がとれない場所で使用したい
改善例
多少の砂やスラッジが混入していて吸上可能
手動でも能力が高く、移送が早くできる
- 環境改善
- 経費削減
- 重労働負担軽減
Specification仕様
| 型式 | HDO1-20P | |
|---|---|---|
| 使用液体 | 水・海水・灯油・軽油・オイル | |
| 使用可能粘度（cP) | 5,000 | |
| 吐出量（cc/1ストローク） | 400 | |
| 最大吸込揚程（m） | 8 | |
| 最大押上揚程（m） | 8 | |
| フランジタイプ | ニップル式 | Φ25 |
| ネジ式 | – | |
| カプラ式 | – | |
| 材質 | 本体 | POM |
| パッキン | NBR（補強布入） | |
| 質量（kg） | 1.1 | |
