液面計
200Lドラム缶用 エア式 液面計 満タン用/空用
- GDA-HH
- GDA-HL
JIS規格200Lドラム缶内の液体が満タン及び空かそれぞれ確認ができる
エア式ポンプを接続して使用できる液面計
- 使用可能液体
- オイル ／灯油 ／軽油 ／溶剤
- 粘度
- 3,000cP以下
ラインナップ

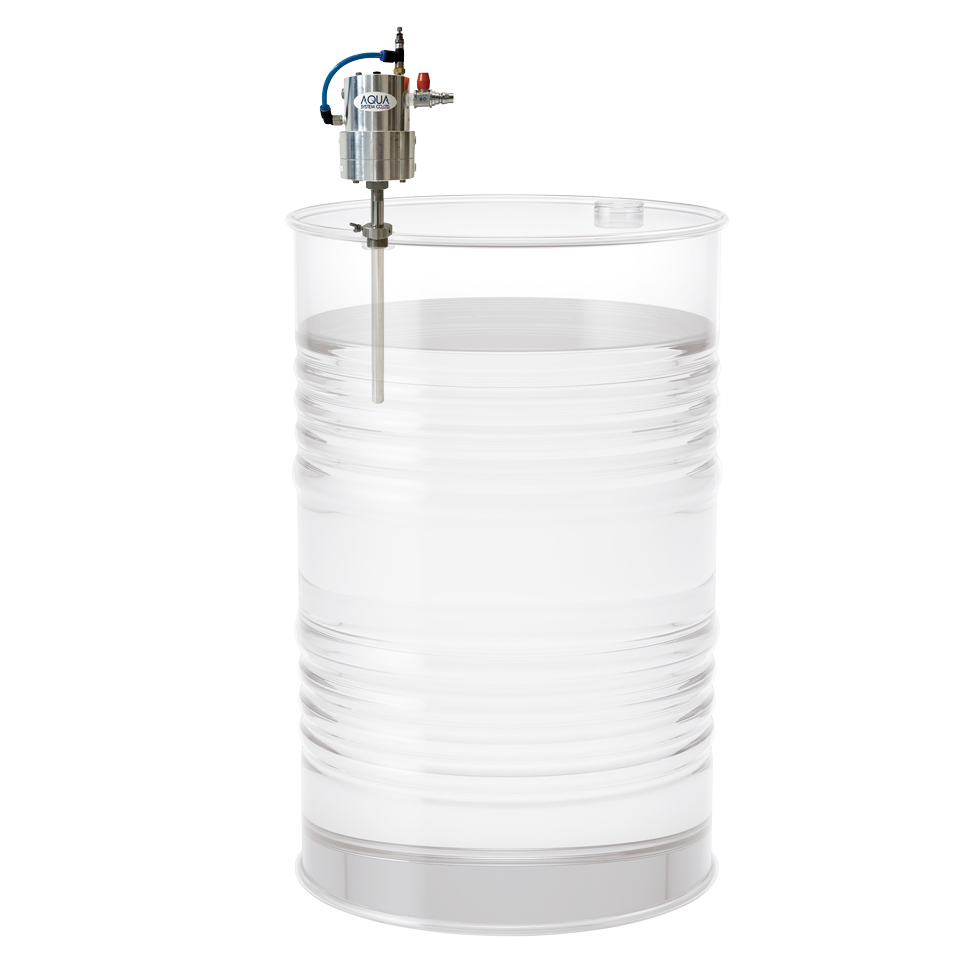

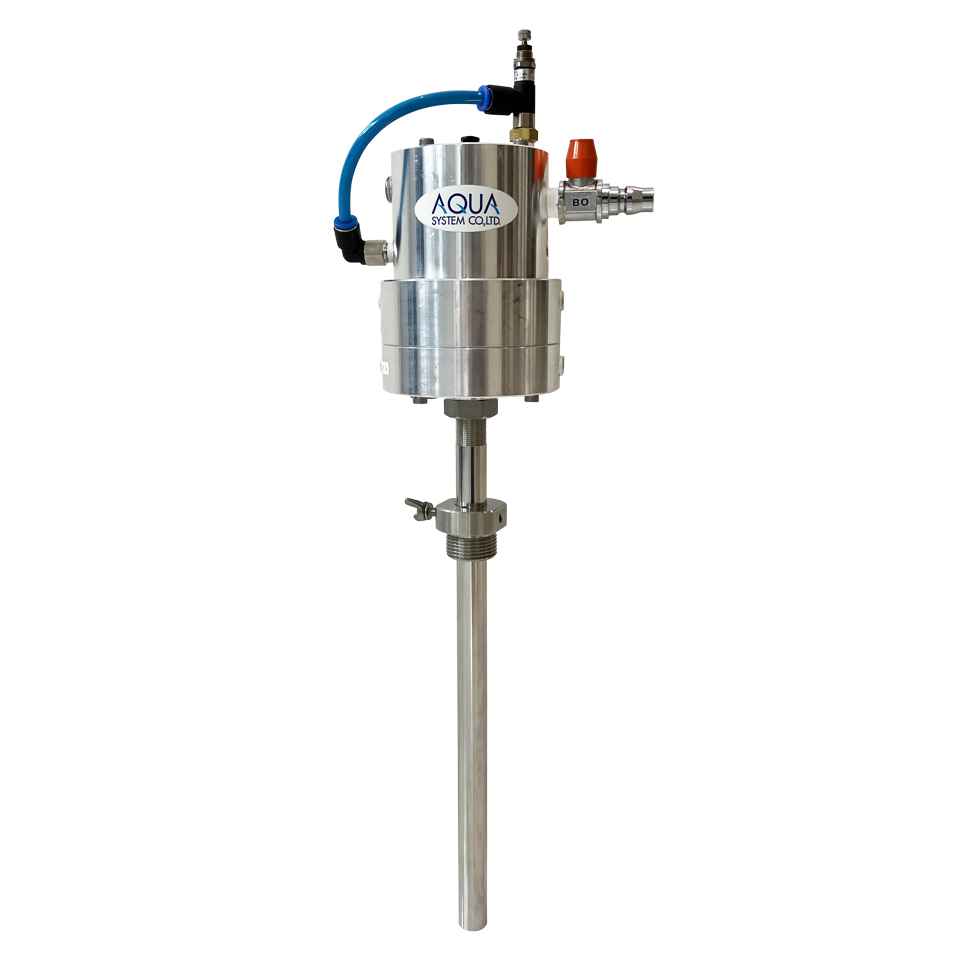

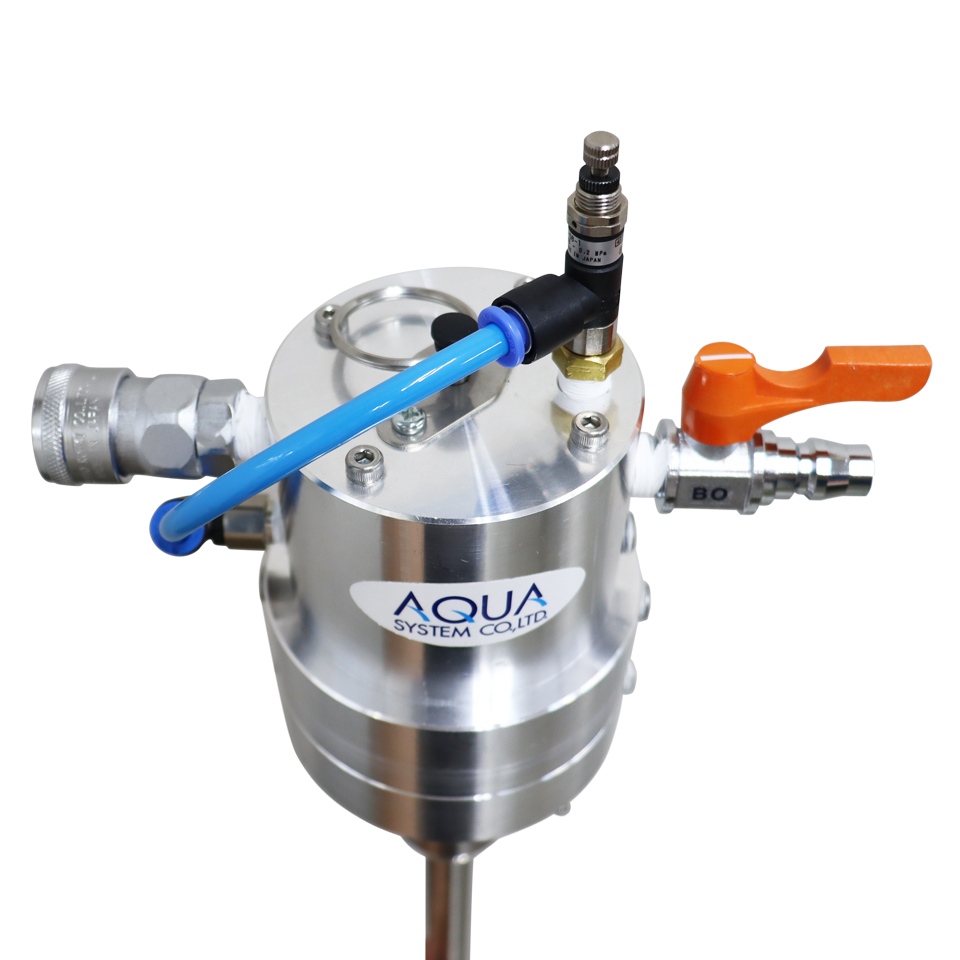

- GDA-HH
- 満タン用／オイル・灯油・軽油・溶剤 ※薬品など材質を侵すものは不可

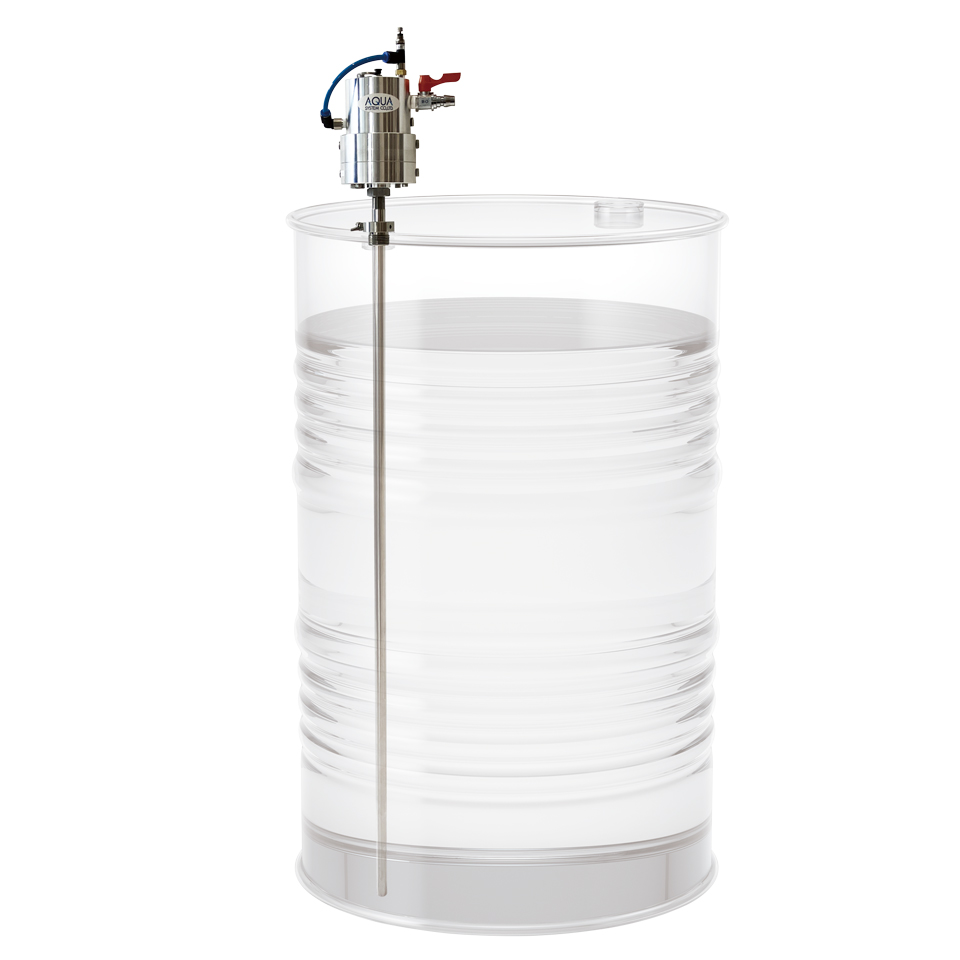

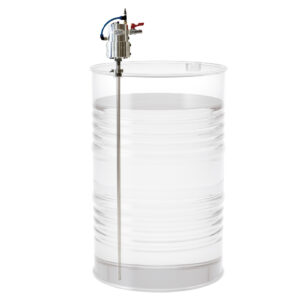

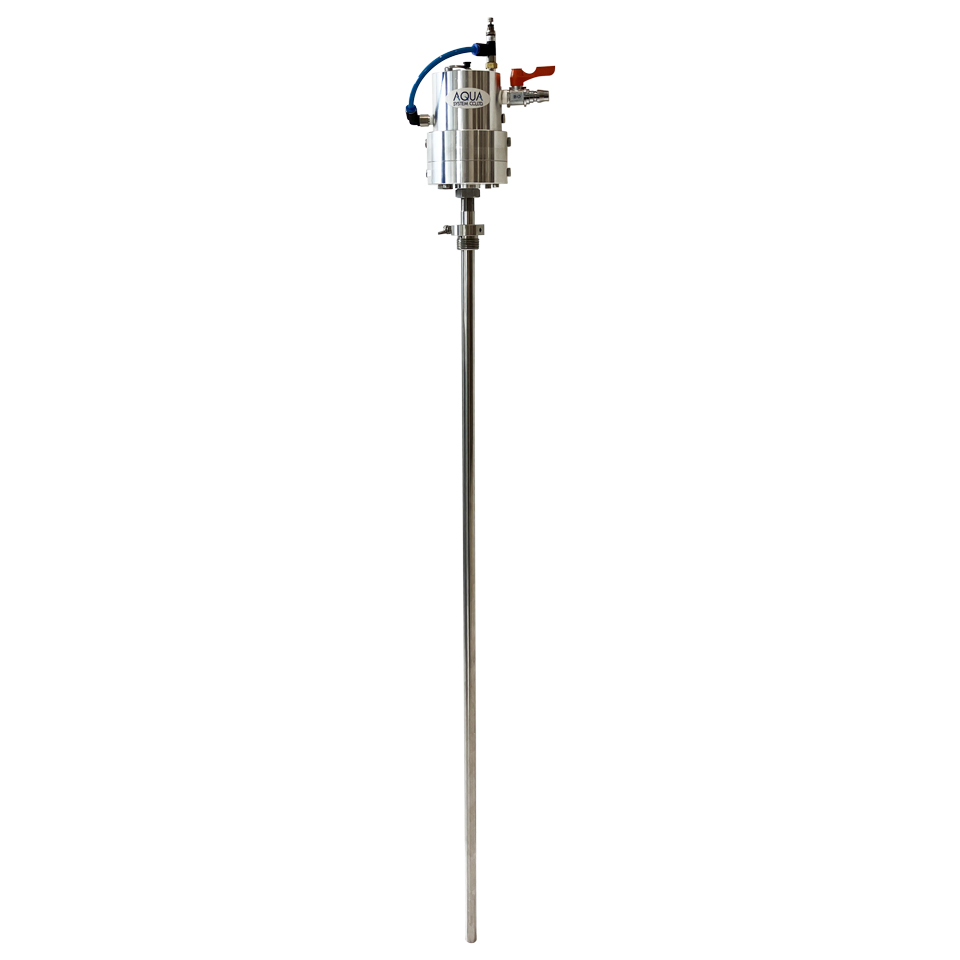

- GDA-HL
- 空用／オイル・灯油・軽油・溶剤 ※薬品など材質を侵すものは不可
FEATURE特徴
メリット
- ドラム缶を傾けたり、覗き込まなくても缶内の液体が満タンなのか空なのかそれぞれの製品で確認できる
- 液体移送時に缶内が満タンになったことを確認できる、または空になったことを確認できる

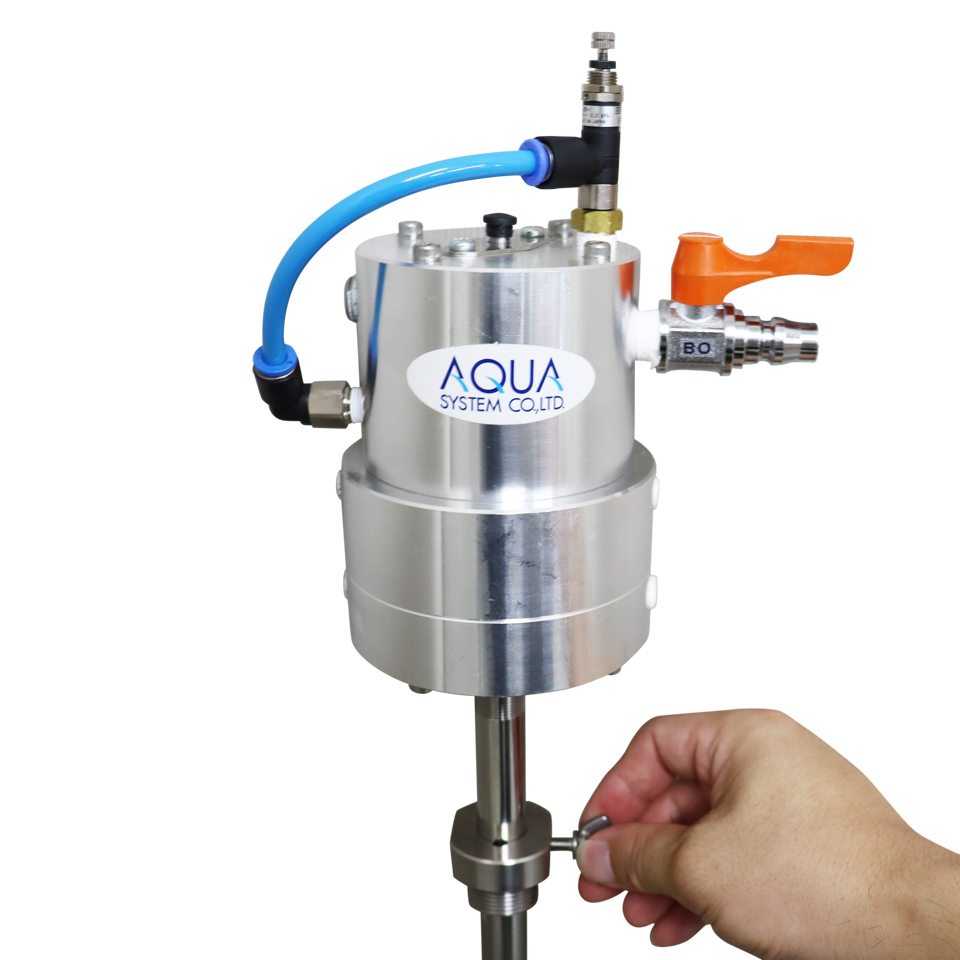

- 位置調整アダプタにより、計測したい液面ラインによってセンサを調整可能
- 軽量・リーズナブル
- ドラム缶内の液体管理が可能
- 使用可能液体は低粘度オイル・灯油・軽油・溶剤
※薬品など材質を侵すものは不可
特長
- JIS規格200Lドラム缶専用
※ドラム缶の小栓（G3/4）取付可能 - エア駆動式の為、液面計自体は火気厳禁エリアでも使用可能
- エア駆動式ハンディポンプと組み合わせて使用可能（ACH、AMVH、AMH1シリーズ）
- エア式ダイヤフラムポンプ(DF4H-15G)、エアピストン式ドラムポンプ(PST-20G)と組み合わせて使用可能
- ポンプ停止後、GDA-HLのみ追加で吐出が可能。ちょい出し用リングを引っ張っている間、ポンプが作動
- 本製品は屋内用
※屋外での使用はしないでください
Details詳細
ご利用方法
注意事項としまして、圧縮エアはホコリ等や水が含まれていないきれいなエアで、0.3～0.6MPaでご使用してください。圧縮エアの中の水分をエアフィルタ等で取り除いてください。（エアフィルタは、オプション品がございます。）
取付参考例
- 本製品をドラム缶に差し込みます。減圧弁部分を上にして、ドラム缶小栓に垂直に立ててパイプホルダで固定してください。
- 切替バルブが閉じていることを確認してから、エアホースを接続し、Rc1/4出力口に、使用するポンプを接続します。
- 切替バルブを徐々に開き、圧縮エアを送り込むとポンプが作動します。GDA-HLの場合は空に、GDA-HHの場合は満タンになると、ポンプが停止します。停止する液面位置は下図の通りです。（液体の比重により微少に変わります）希望するレベル位置にパイプ長さを決めてください。GDA-HLの場合は、底面から少し浮かせて取付けてください。

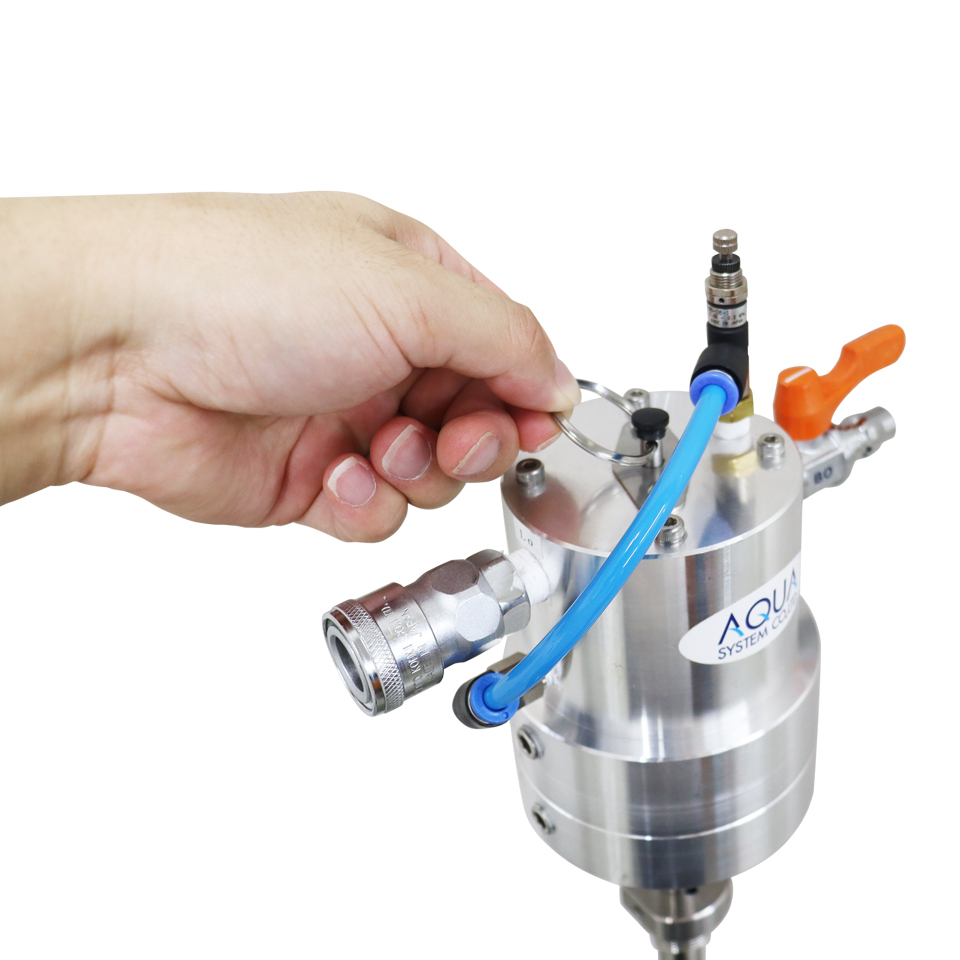

- ポンプ停止後、GDA-HLのみ追加で吐出が可能です。「ちょい出し用リング」を引っ張っている間、ポンプが作動します。
- 液面計作動後は、一旦切替バルブを閉じて停止してください。
- 使用後は切替バルブを閉じ、圧縮エアの供給をストップします。バルブを閉じずに本製品を取り出すとポンプが作動します。（※ポンプ側のバルブの閉じ忘れにご注意ください。）
密閉式のドラム缶及び密閉式のポンプとの使用はできません。開放タンクで使用してください。
長期保管後に使用される場合は、必ず対象液面にて作動確認を行ってください。
Specification仕様
| 型式 | GDA-HH | GDA-HL | |
|---|---|---|---|
| 様式 | JIS規格200Lドラム缶用 | ||
| 使用液体 | オイル・灯油・軽油・溶剤※1 | ||
| 使用可能粘度（cP） | 3,000 | ||
| 推奨供給圧力（Mpa） | 0.3～0.6※2 | ||
| 接続口径 | G3/4 | ||
| 温度範囲 | 動作（℃） | 0～60（使用環境による） | |
| 保存（℃） | 0～60（使用環境による） | ||
| 液体温度（℃） | 0～60 | ||
| 計算方法 | 接触型センサー式 | ||
| 空気供給口 | エアカプラプラグ（オス） | ||
| 空気出力口 | エアカプラプラグ（メス） | ||
| 寸法（mm） | 178×460 | 178×1160 | |
| 接続部材質 | 本体 | SUS304 | |
| パッキン | – | ||
| 質量（kg） | 1.8 | 2.2 | |
※1 廃水・廃液でもご利用頂けますが、溶剤や薬品などを含まないものとなり、本体の材質を侵さないものに限ります。
※2 使用するポンプの性能を保証するものではありません。ポンプの推奨圧力で使用してください。
Movie動画
※動画でご紹介しております製品には同型式での仕様違い等がございますのでご注意ください。
※製品は撮影時期当時のものとなります。現時点や販売時期によりましては、製品のデザインや仕様が異なる場合がございます。ご了承ください。
