ウイングポンプ・ダイヤフラムポンプ

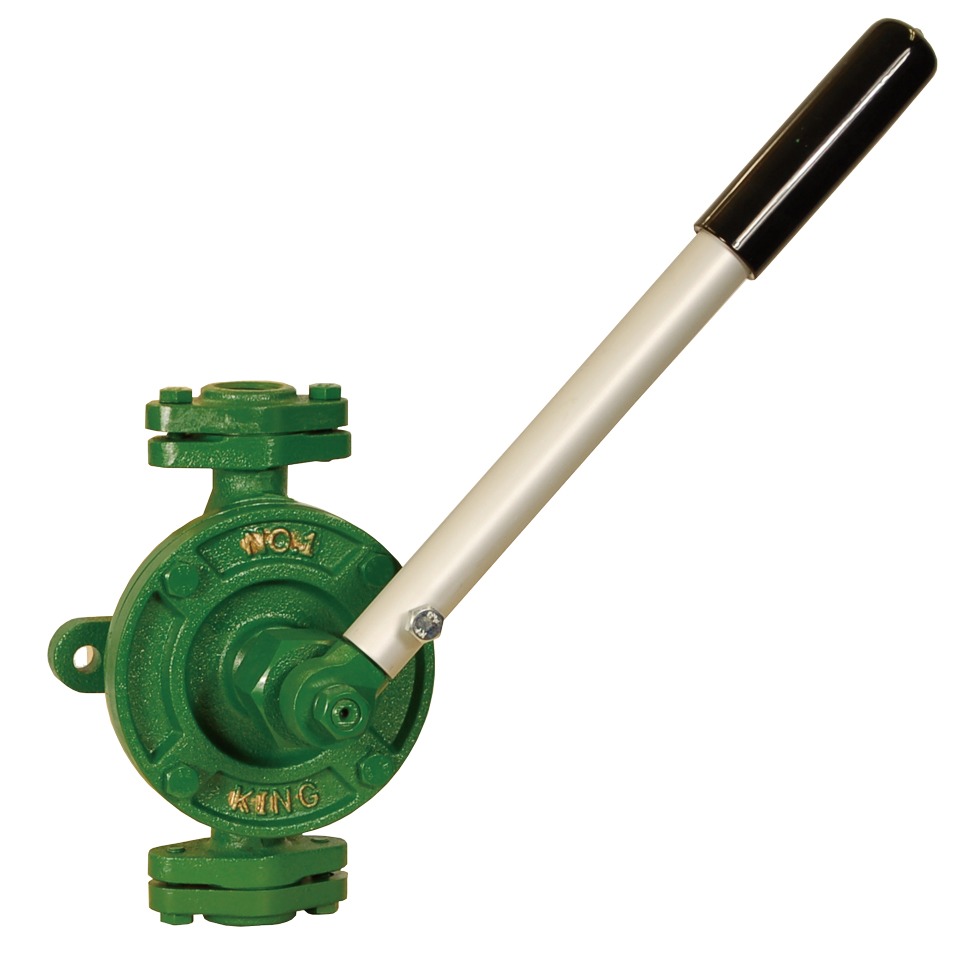

KINGウイングポンプ
- FC-CAC 15A～50A
吸水6ｍ（ドライ時2.5ｍ）押上15ｍの性能
電源のない場所でも使用可能
吐出専用モデル
- 使用可能液体
- オイル
- 粘度
- 5,000cP以下
ラインナップ

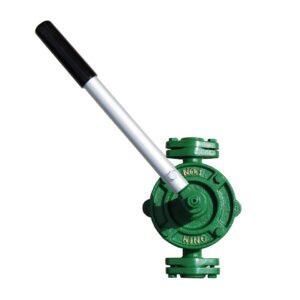

- FC-CAC 15A～50A
- 要部砲金／油用
FEATURE特徴
メリット
- 吸水6m（ドライ時2.5m）押上15mの性能
- 長年、船舶で愛用された信頼と実績
- 電源のない場所でも使用可能
特長

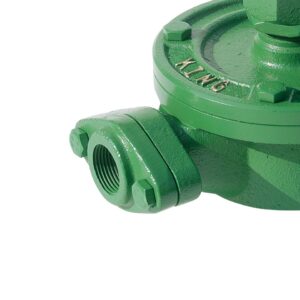

- ネジ式相フランジ付き
- 要部砲金のみ
-
非常用給水ポンプとして
手動式はエアや電気の駆動源がない場所でも利用が可能な為、緊急時・災害時にもおすすめです。
-
液体移送
多年の経験と外洋航海で培われた信頼性抜群の手動ポンプです。
機械設備への潤滑油の圧入や作動油の移送や各種装置での液体圧送に是非ご使用ください。
Details詳細

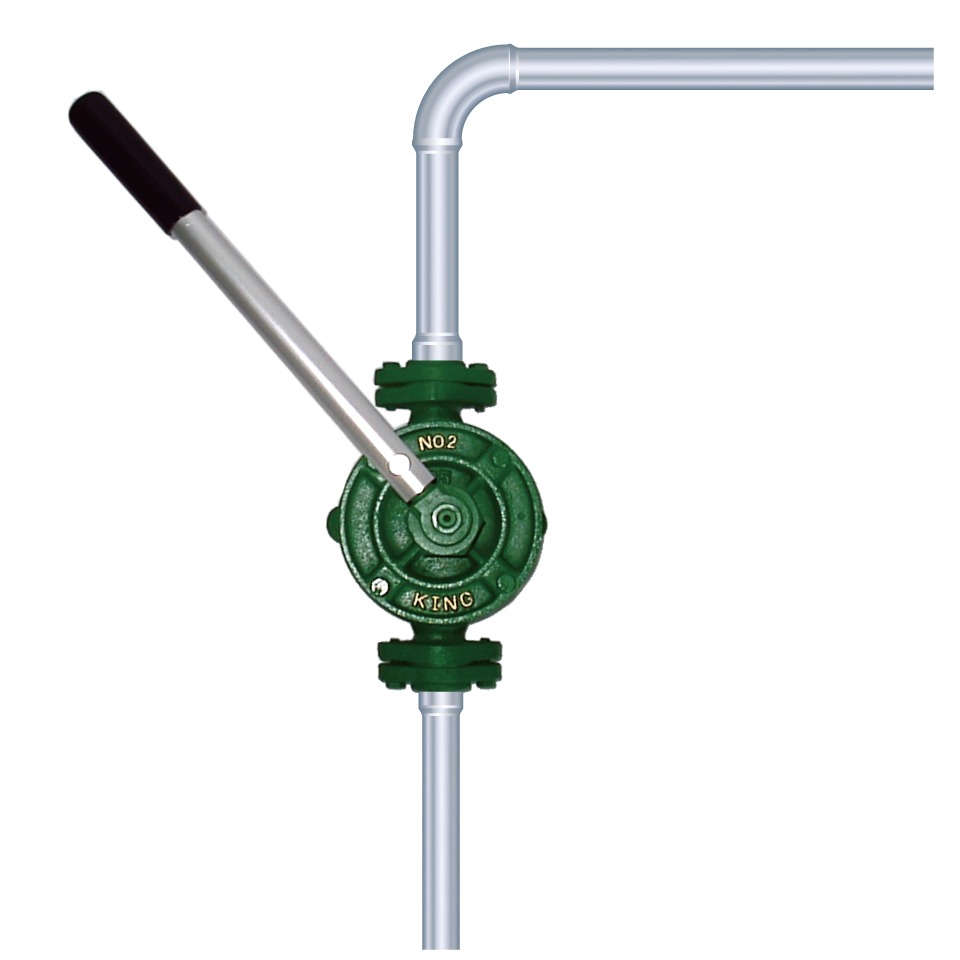

配管の向きについて
ウイングポンプは配管の向きを変えて使用することはできません。吸入側を下、吐出側を上に設置して下さい。弁が自重で閉まるようになっており、横や逆さまにすると弁が閉まらなくなり、液体が吐出しなくなるためです。
ヤツナミとキングの違い
キングはヤツナミに比べると吐出量が少なくなっています。また、キングには丸フランジタイプや全砲金タイプはありません。
ウイングポンプの構造及び作動原理
-
構造（イラスト参照）
ウイングポンプは、本体、カバー、本体に固定した上・下シート、シート上の弁、ハンドルによえい揺動する羽根の各部品により構成されています。
-
作動原理（コーダルタイプ）
ウイングポンプは、羽根の揺動とそれにより生ずる圧力差により開閉する上下の4枚の弁の働きにより、液体を圧送する手動ポンプであります。
その作動原理を以下に簡単に説明します。（1～4の繰り返しになります）
シートに付属している4個の弁をそれぞれ①～④とし、
シートとウイングにより仕切られる各室をそれぞれA～Dとします。
ハンドルを1往復させる間にポンプ内部において、下図のように順次吸い込みと押し出しが行われ、
その繰り返しにより液体が圧送されます。AとB、CとDの間は、各々スピンドルの内部にて連結している。
CとDは前工程で吸い込みを完了しており、液体が充満している状態です。
ウイングの左回転によりA、Bは負圧となり弁④より液体を吸い込みます。C、Dの液体はウイングの動きにともない弁②から吐出されます。
CとDの液体は吐出を完了し、AとBに液体が吸い込まれ充満している状態です。
ウイングポンプの右回転によりC、Dは負圧となり弁③より液体を吸い込みます。A、Bの液体はウイングの動きにともない弁①から吐出されます。
改善例
機械設備への潤滑油圧入に
自衛隊などの給水車ポンプとして
緊急非常時用の備えとして
現状・問題
- 緊急災害時は電源がなく、水や燃料を移送できない
- 非常用の備えとして、給水ポンプを設置したい
改善例
自衛隊給水車に取付け、断水時に活躍
自治体、公共事業での非常用備品として保管
- 環境改善
- 重労働負担軽減
Specification仕様
| 型式 | No.0-15 | No.1-20 | No.2-25 | No.3-32 | No.5-40 | No.7-50 | |
|---|---|---|---|---|---|---|---|
| 使用液体 | オイル用 | ||||||
| 使用可能粘度（cP) | 5,000 | ||||||
| 吐出量（cc/1ストローク） | 175 | 240 | 400 | 650 | 1,100 | ||
| 接続フランジ（相フランジ付） | Rc1/2（15A） | Rc3/4（20A） | Rc1（25A） | Rc1″1/4（32A） | Rc1″1/2（40A） | Rc2（50A） | |
| 付属品 | 本体要部 | FC/CAC | |||||
| ハンドル | AL | ||||||
| パッキン | NBR（ノンアスベスト） | ||||||
| 質量（kg） | 4.4 | 6.0 | 7.8 | 11.0 | 19.0 | ||
