| 「エア式卓上型工場扇・送風機（AFD-18）」については生産終了に伴い、代理店・販売店での在庫対応のみとなります。 詳しくは代理店・販売店にお問い合わせください。後継モデルとして「無給油エア式卓上型工場扇・送風機（AFD-18NL）」がございます。 |
|---|
化学薬品工場・航空機工場・造船所・塗装ブース
プラント・防爆地域等の換気・送風・機械の冷却に
《送風機シリーズ》
AFD-18
◎電気を使用しないエアーモーター工場扇
コンプレッサーの圧縮空気を使用することで漏電せずに安全に使用できます。
連続運転可能な長寿命モーターで、防爆地域でも使用可能です。
◎エアフィルタ・ルブリケータ標準装備
エアフィルタ・ルブリケータ標準装備しており、オイル切れには十分ご注意下さい。
◎カンタン操作可能
エアホースにつないで、バルブを開けばすぐに使用可能です。エアホースは楽々ワンタッチ仕様です。
《メリット》
●連続運転可能な長寿命モーター
●駆動源がエアのため、防爆地域でも使用可能
●使用場所に合わせて選べる型とサイズ
●エアバルブの絞りで回転数を無断階調整
《特徴》
●エアフィルタ・ルブリケータ標準装備
※オイルは32番の潤滑油を入れてください。
●オプションでダクトホース取付可能
《用途》
●熱中症対策
●乾燥作業の効率化
●高温な場所、乾燥室での空気循環に
●高温多湿で使用可能(温度：0～60度（℃）)
※その他環境下においては別途ご相談ください
《現場》
化学プラント工場や塗装工場、自動車 運搬船用、造船所などの工場だけでなくトンネル工事やLPガス・スタンド地下タンク内 換気用 防爆ファンの代わりや船、デッキのマンホールに設置するなど用途は様々です。
作業場での送風機イメージ
製品の乾燥作業にも使えます
空気を屋外に換気を促します
《エアモーターに必要な3点セット》
エアフィルター・ルブリケーター（2点セット）
エアフィルター・ルブリケーター・レギュレーター（3点セット）
●フィルター
ケースの中にエレメントが内蔵されており、コンプレッサーの圧縮空気からフィルターまでに送られてきた
エアに含まれる水分・ゴミをエレメントを介することにより除去します。よってゴミつまりや水分による錆を防ぎます。
●レギュレーター（減圧弁）
コンプレッサー（圧縮空気）・フィルターからの圧縮空気を任意の圧力に調整します。
●ルブリケーター（20cm3/20cc）
エアモーターの潤滑油。駆動部分には潤滑油が必要で、無い状態（ドライ）で運転を続けるとモーターが故障する可能性があります。
オイルは32番の潤滑油を入れて下さい。また、サイレンサーからオイルが噴出さないように約1分間に1滴のオイルを入れ、滴下量を調整して下さい。
《改善例》
| 改善例 |
| 地下工事での屋外への排気や換気が安全にできるように |
| 〇環境改善 〇安全確保 |

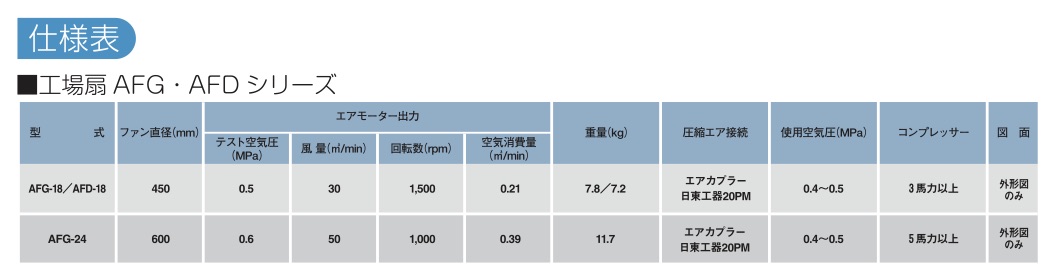

仕様表
送風機シリーズ
| 型式 | AFD-18 | ||
|---|---|---|---|
| 様式 | 卓上型 | ||
| 首振機能（左右） | ○（90℃） | ||
| ファン直径（mm） | 450 | ||
| コンプレッサー馬力 | 3 | ||
| 使用空気圧（Mpa） | 0.4～0.6 | ||
| 空気消費量（m3/min） | 0.21 | ||
| テスト空気圧（Mpa） | 0.5 | ||
| 最大風量（m3/min） | 95 | ||
| 最大回転数（rpm） | 1,500 | ||
| エア接続口 | エアカプラプラグ（オス） | ||
| 材質（本体・羽） | スチール/AL | ||
| 重量（kg） | 7.2 | ||
※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。
