灯油・軽油用電動式ドラムポンプ
電動式ハンディポンプ
- EVP56-100
- EVPD56-100
- EVPD-56ATN
- EVPD-56K24
- EVPD-56K24ATN
- EVPH56-100
- EVPH-56ATN
- EVPH-56K24
- EVPH-56K24ATN
持ち運びが容易な電動式ハンディポンプ
灯油・軽油を高速移送
吐出専用モデル
- 使用可能液体
- 灯油 ／軽油
ラインナップ

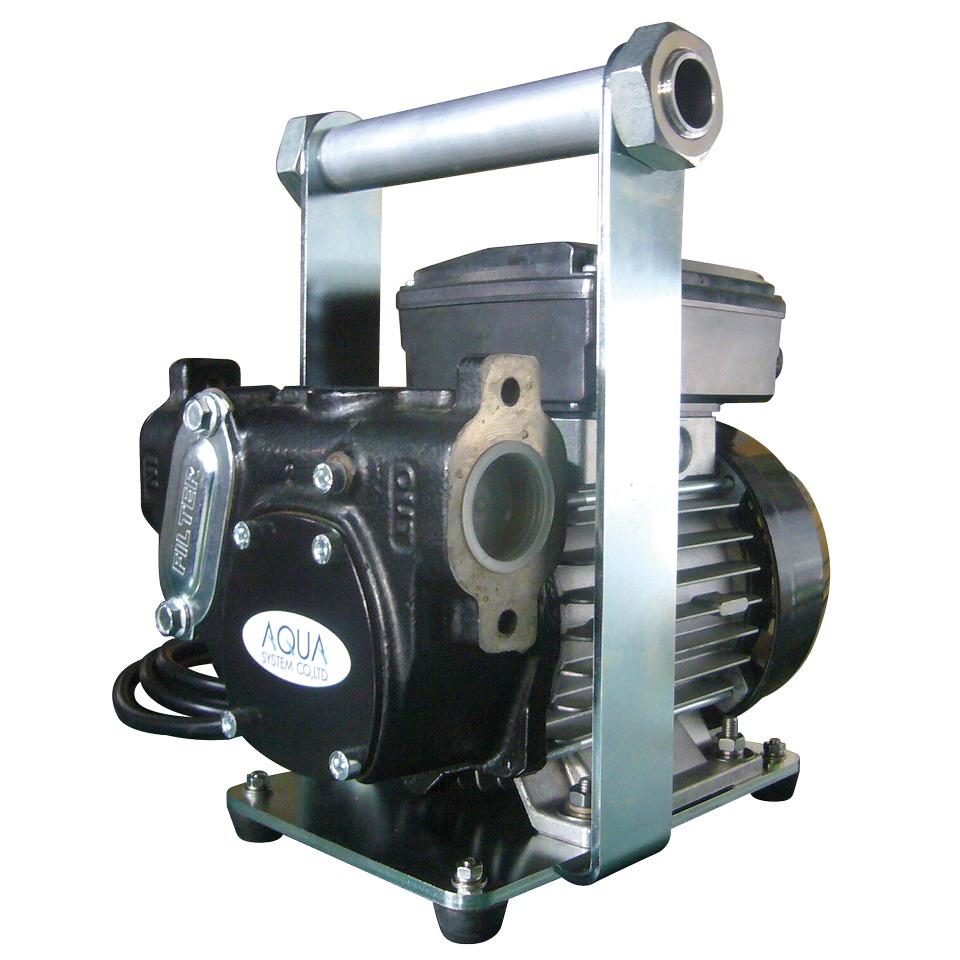

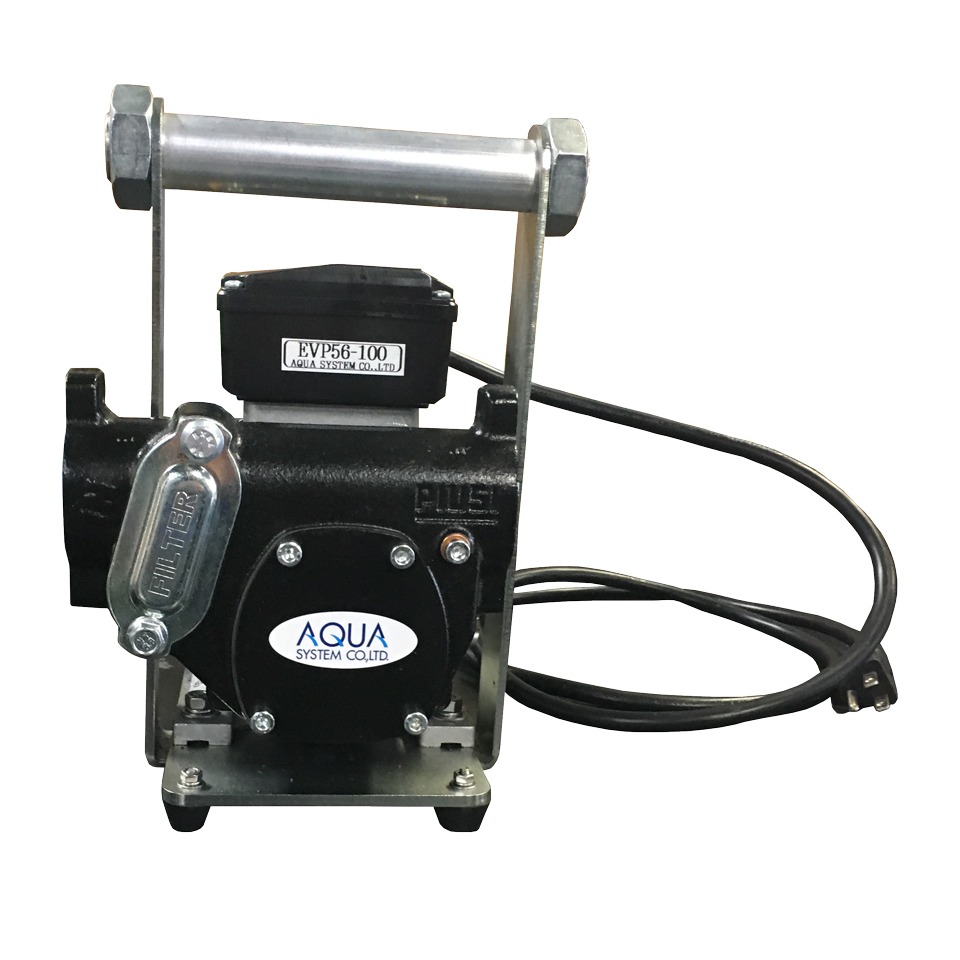

- EVP56-100
- 灯油・軽油用／ポンプ単体
- EVPD56-100
- 灯油・軽油用／ドラム缶用
- EVPD-56ATN
- 灯油・軽油用／ドラム缶用／オートストップガン付
- EVPD-56K24
- 灯油・軽油用／ドラム缶用／流量計付
- EVPD-56K24ATN
- 灯油・軽油用／ドラム缶用／オートストップガン・流量計付
- EVPH56-100
- 灯油・軽油用／ホース両端
- EVPH-56ATN
- 灯油・軽油用／ホース両端／オートストップガン付
- EVPH-56K24
- 灯油・軽油用／ホース両端／流量計付
- EVPH-56K24ATN
- 灯油・軽油用／ホース両端／オートストップガン・流量計付
FEATURE特徴
メリット
- 最大吐出量毎分46L
- 流量計やオートストップガン付もあり使用用途も様々
- 連続運転可能
特長
- JIS規格200Lクローズドラム缶（大栓G2）専用
- 交流単相100V（200V仕様もあり）
- リリーフ弁及び100μmフィルターを内蔵
- ドラム缶用、ホース接続タイプもあり
- 渦巻型遠心ポンプ
-
流量計・オートストップガン仕様
灯油・軽油の液体管理に流量計・オートストップガン仕様のラインナップがそろっています。
-
カスタマイズ可能
ホース接続のため、現場仕様や配管に合わせてカスタマイズが可能です。
Details詳細

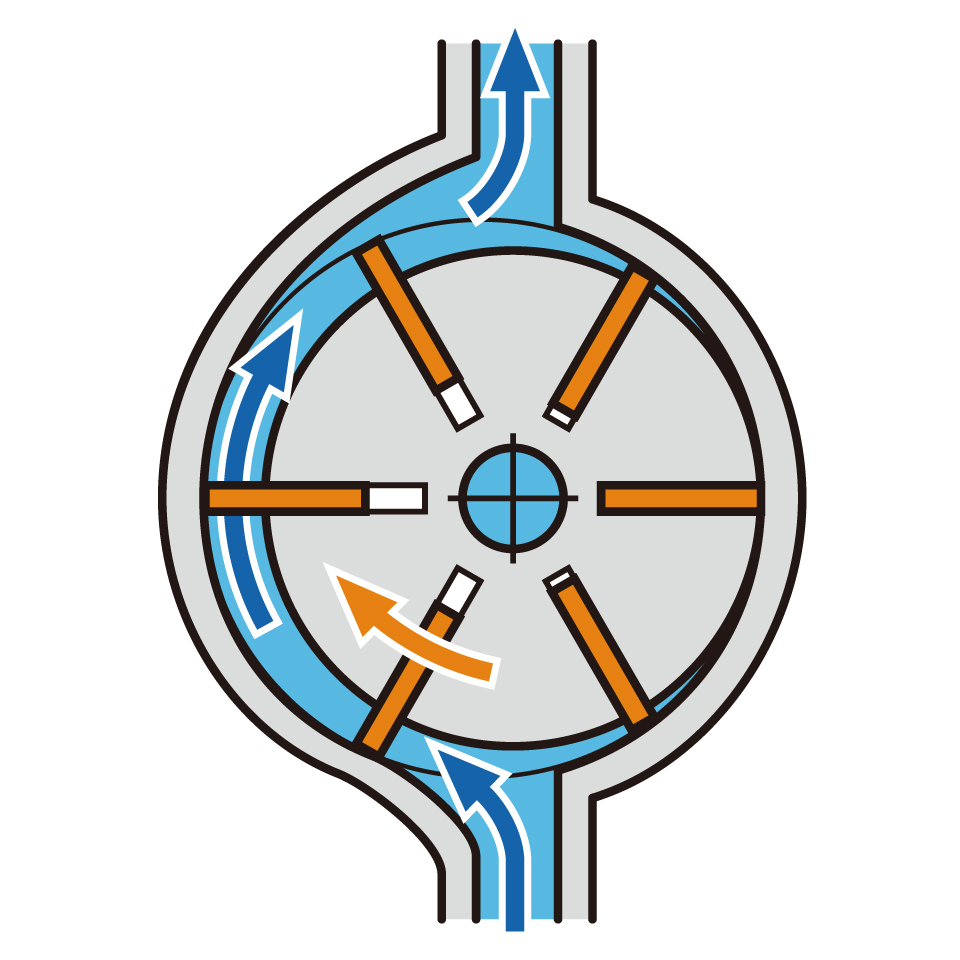

ベーンポンプのしくみ
ポンプ本体の中心と羽根車の中心が少しずれているので、遠心力により稼働するベーンが飛びでるような構造をしています。 容積をベーンによって小さくすることにより圧力を上昇させる動作原理を採用しています。
200Lクローズドラム缶用の種類

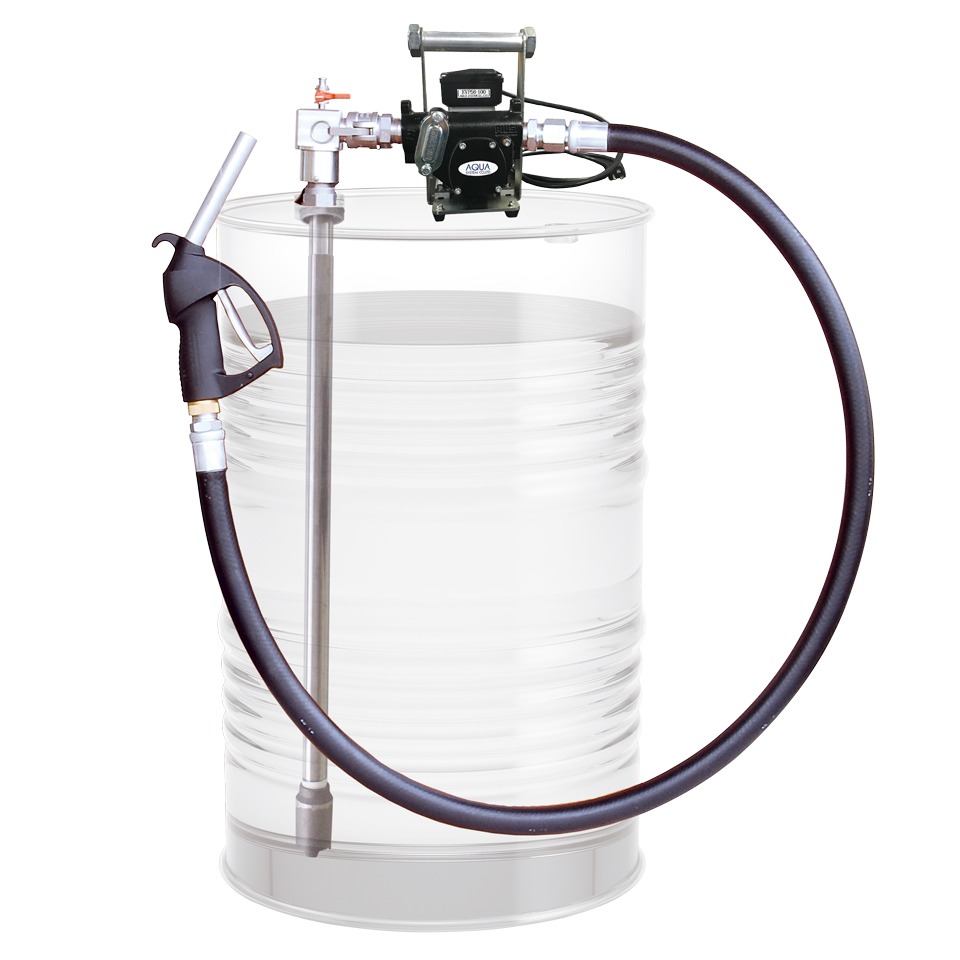

EVPD56-100（手動ガンGN-AL3025）

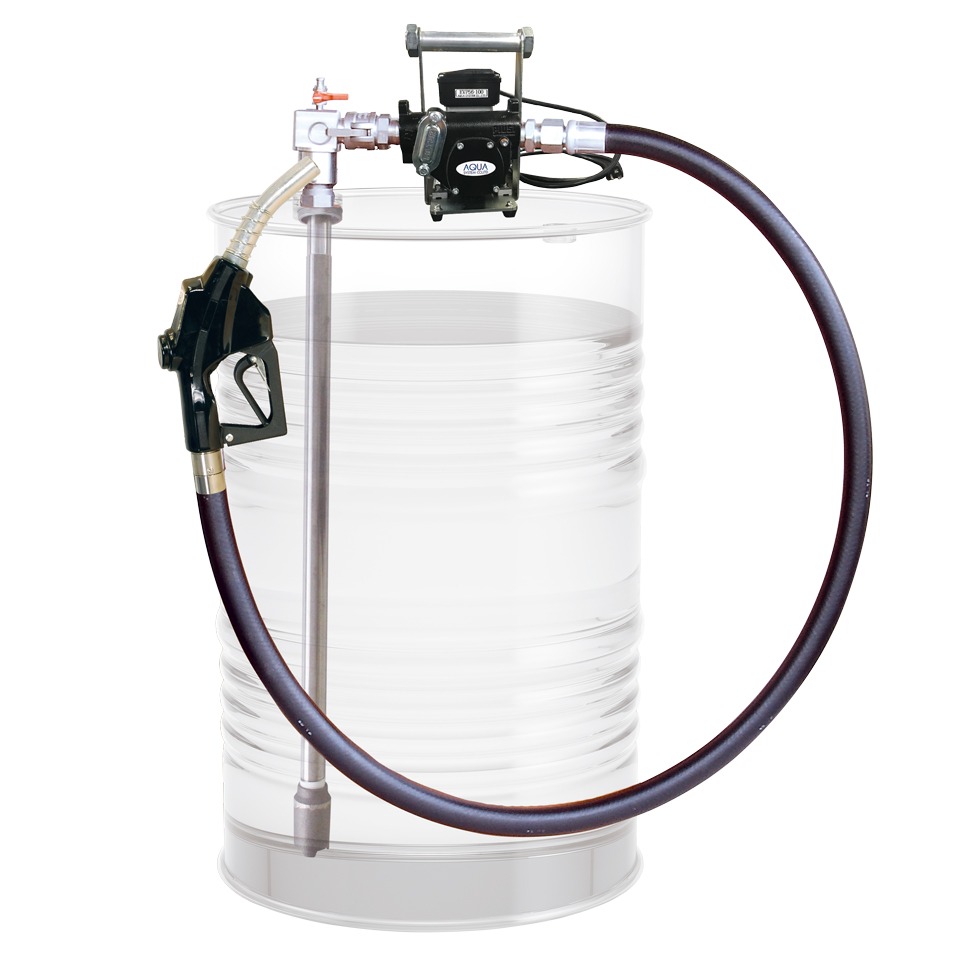

EVPD-56ATN（オートストップガンATNH-25）

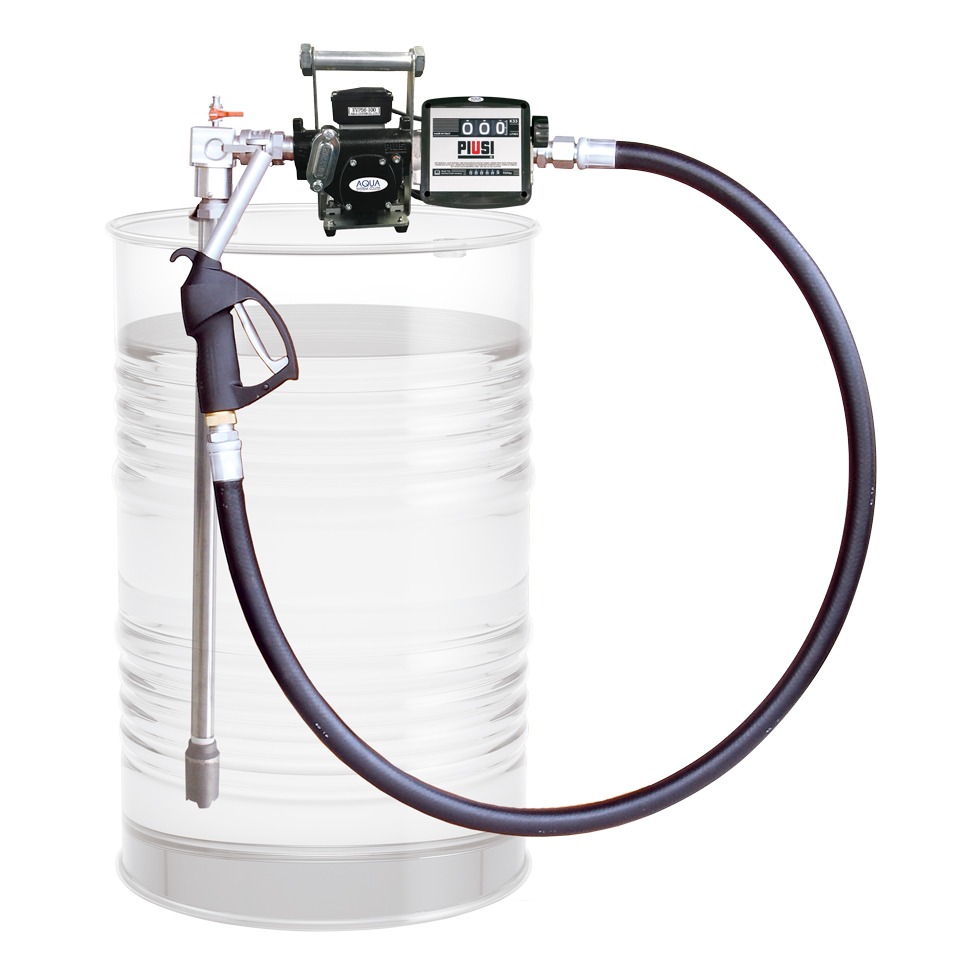

EVPD-56K24（計量ノズルGN-AL3025K24）

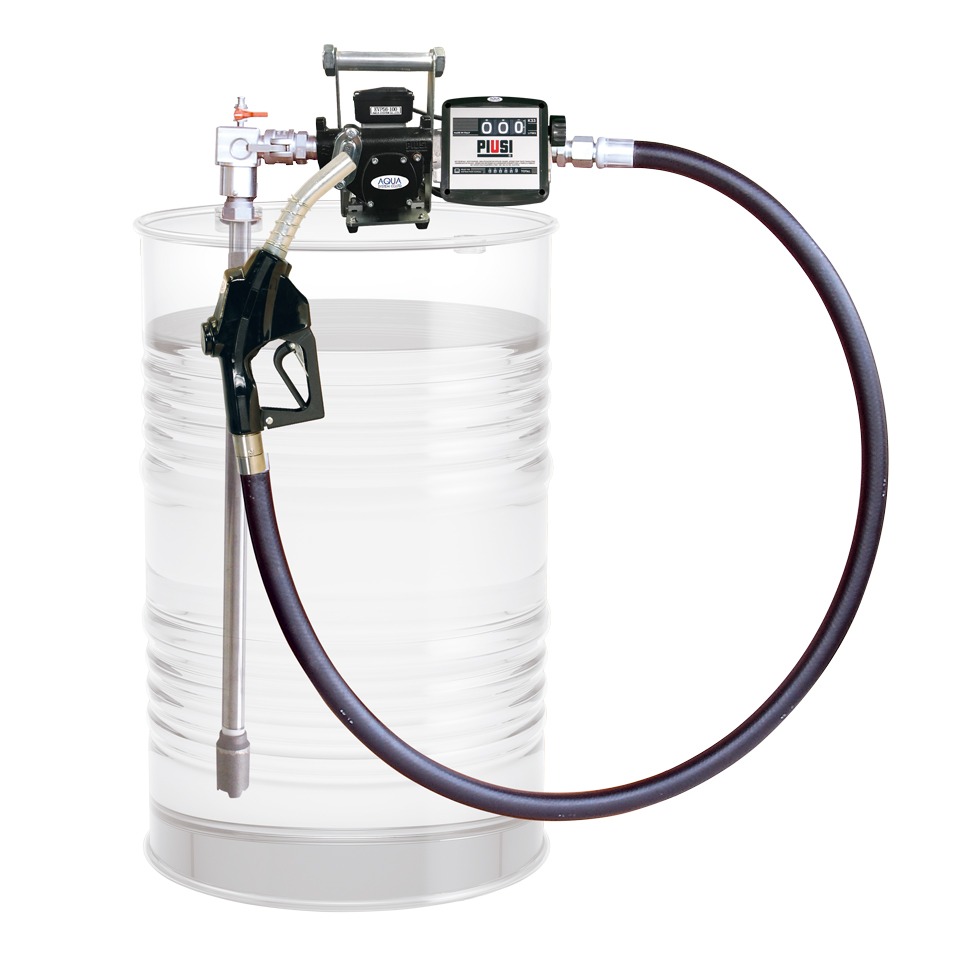

EVPD-56K24ATN（オートストップガンATNH-25K24）
両端ホース付の種類

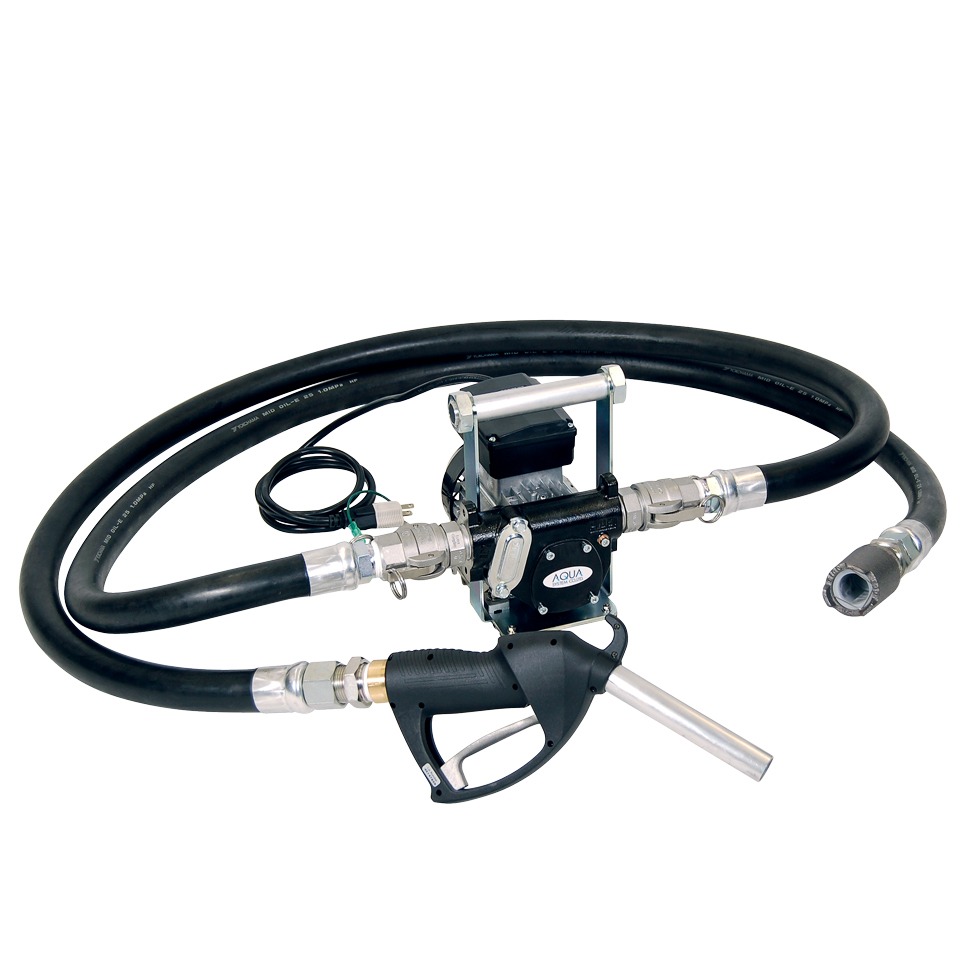

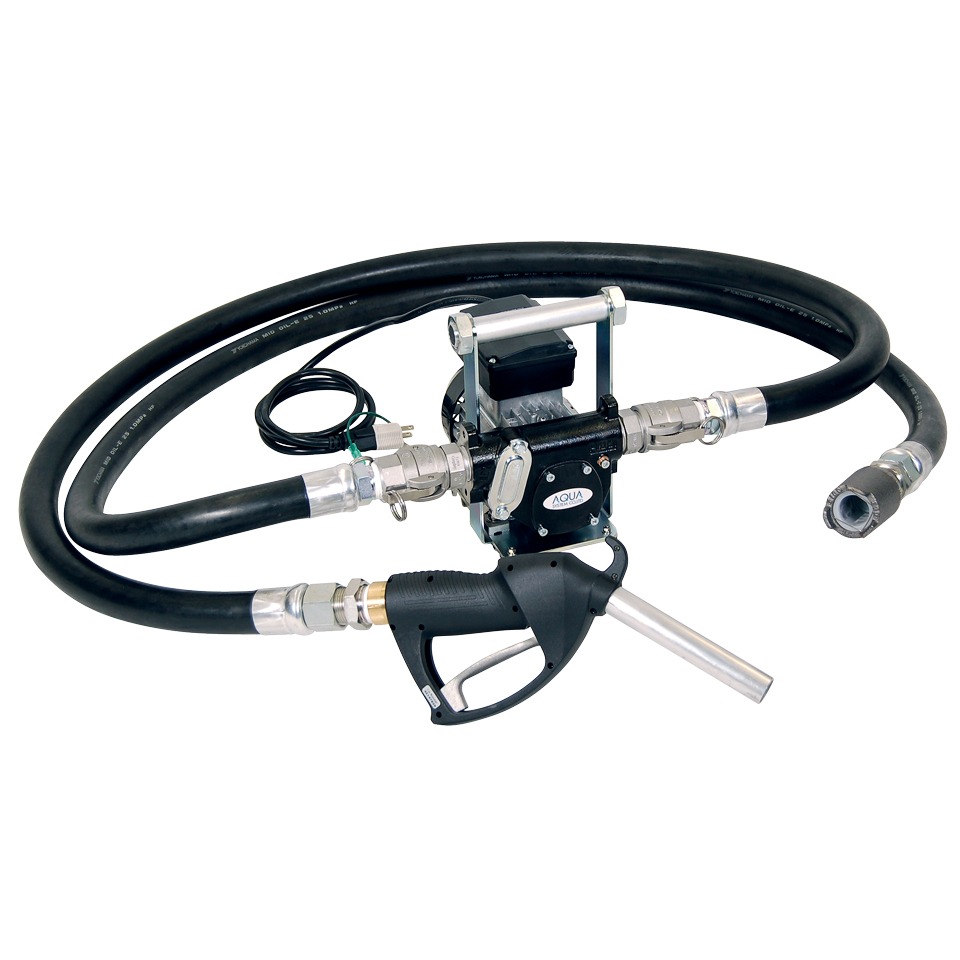

EVPH56-100（手動ガンGN-AL3025）

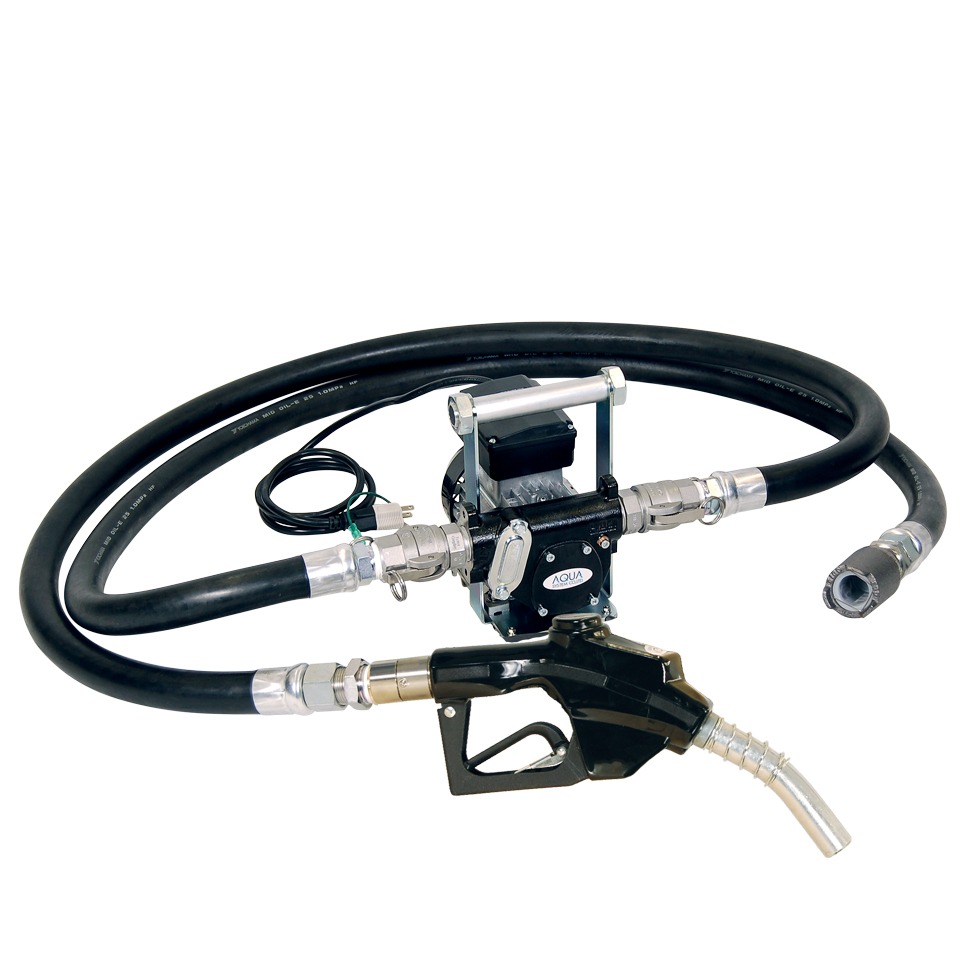

EVPH-56ATN（オートストップガンATNH-25）

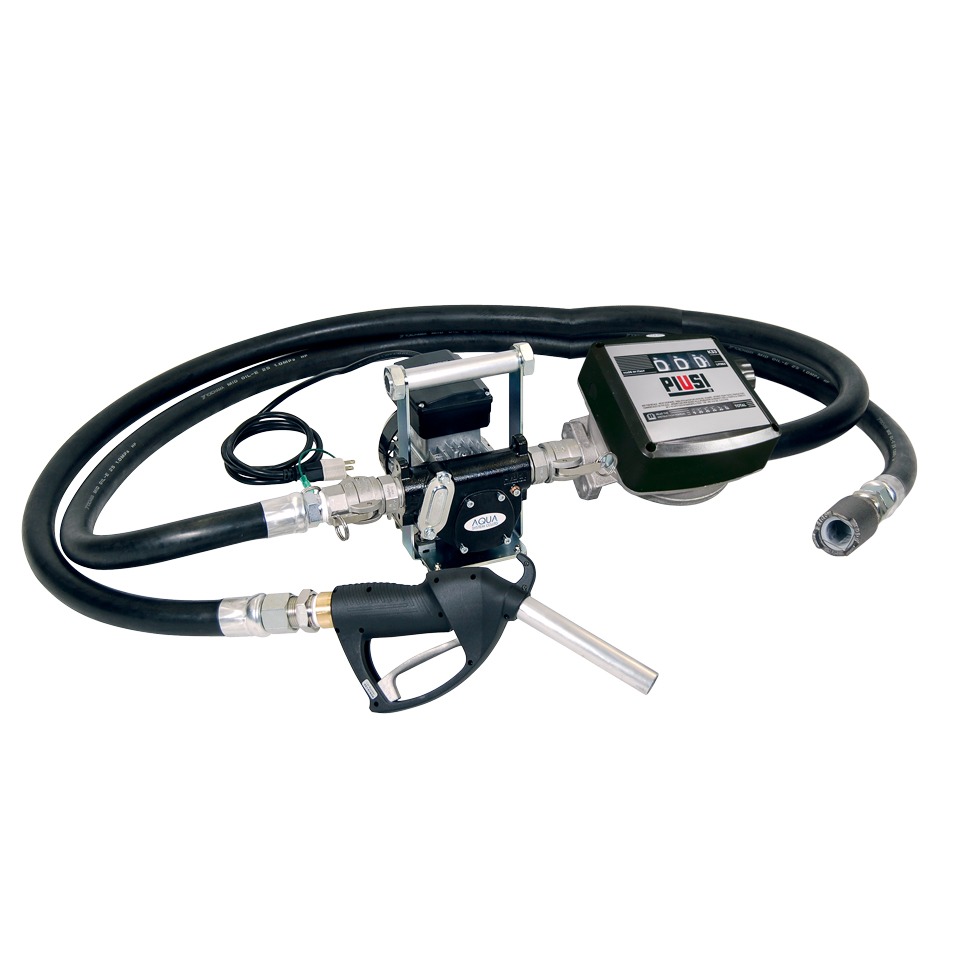

EVPH-56K24（計量ノズルGN-AL3025K24）

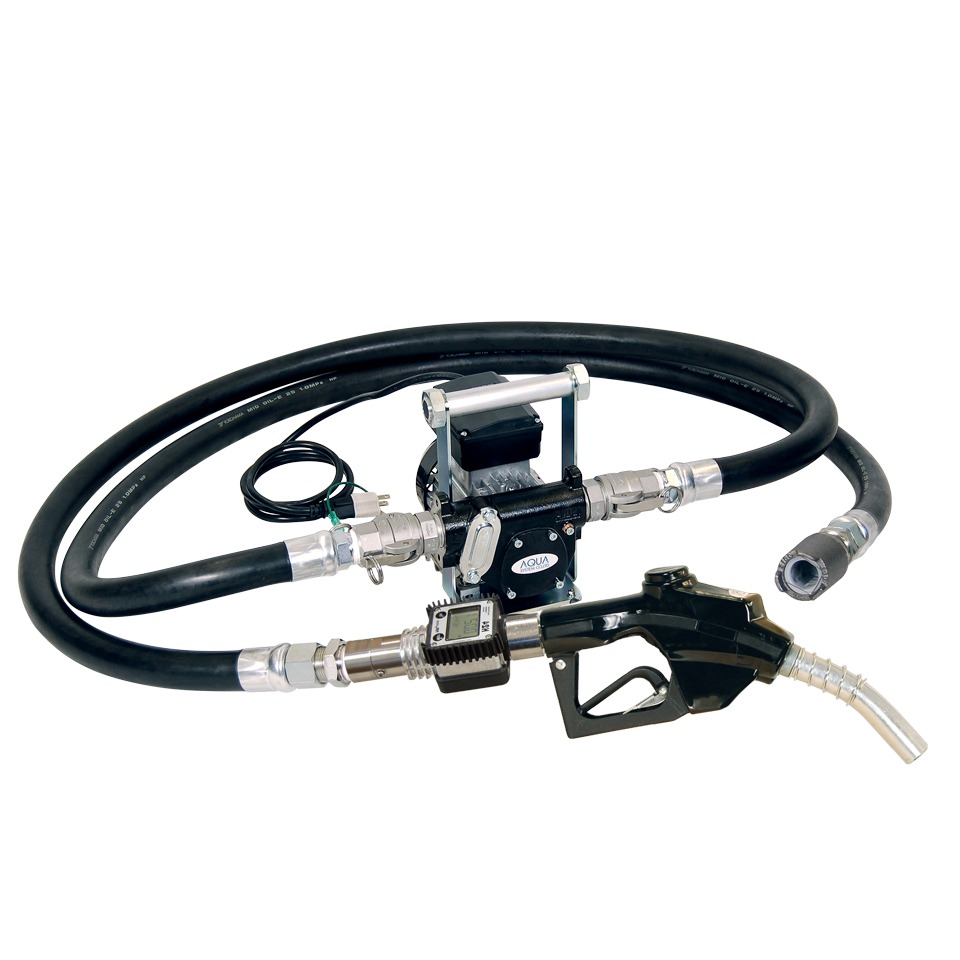

EVPH-56K24ATN（オートストップガンATNH-25K24）
改善例
EVPD56-100のホースを10ｍ仕様にした場合には、10m先まで移送しオートストップ可能（※オートストップガン取り付けた場合）
現状・問題
- 満タン時、あふれてこぼす時がある
- 10m先まで移送できない
改善例
10m先まで移送しても、満タン時オートストップで溢れない（※オートストップガン取り付けた場合）
- 時間短縮
- 工数削減
- 重労働負担軽減
Specification仕様
| 型式 | EVP56-100 | EVPD56-100 | EVPD-56ATN | EVPD-56K24 | EVPD-56K24ATN | EVPH56-100 | EVPH-56ATN | EVPH-56K24 | EVPH-56K24ATN | |
|---|---|---|---|---|---|---|---|---|---|---|
| 様式 | ポンプ単体 | 200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） | 両端ホース | |||||||
| 使用液体 | 灯油・軽油 | |||||||||
| 電源（V） | 100（200V仕様もあり） | |||||||||
| 電流（A） | 5.5 | |||||||||
| 定格（分） | 連続運転可能 | |||||||||
| 吐出圧力（Mpa） | 0.15 | |||||||||
| 最大吐出量（1cP時/L/min） | 46 | 20 | 35 | 20 | 46 | 20 | 35 | 20 | ||
| 最大押上揚程（m） | 10 | |||||||||
| 最大吸込揚程（m） | 2 | |||||||||
| 付属品 | ノズル | – | 手動ガン（GN-AL3025） | オートストップガン（ATNH-25） | 計量ガン（GN-AL3025K24） | 計量オートストップガン（ATNH-25K24） | 手動ガン（GN-AL3025） | オートストップガン（ATNH-25） | 計量ガン（GN-AL3025K24） | 計量オートストップガン（ATNH-25K24） |
| 吐出側 | G1メス | 耐油ゴムホース（Φ25×2m） | ||||||||
| 流量計 | – | ○ | – | ○ | ||||||
| 吸入側 | G1メス | 200Lドラム缶用吸入パイプ、カプラ、ストレーナ付 | 耐油ゴムホース（Φ25×2ｍ）、カプラ、ストレーナ | |||||||
| 接液部材質 | 本体 | FC | FC/Bs | FC | FC/Bs | FC | ||||
| パッキン | NBR | NBR/FKM | ||||||||
| 電源コード（m） | 2 | |||||||||
| 質量（kg） | 7.4 | 12.0 | 13.4 | 12.4 | 14.4 | 12.0 | 13.4 | 12.4 | 14.4 | |
Related関連製品
※標準品には付属しません。
※オプションガンノズルや流量計を取付ける場合、別途継手が必要になります。
