電動式ドラムポンプ（ハンディポンプ）

電動式ドラムポンプ

  • EVD-100
  • EVD-200
  • EVD-12
  • EVD-100H

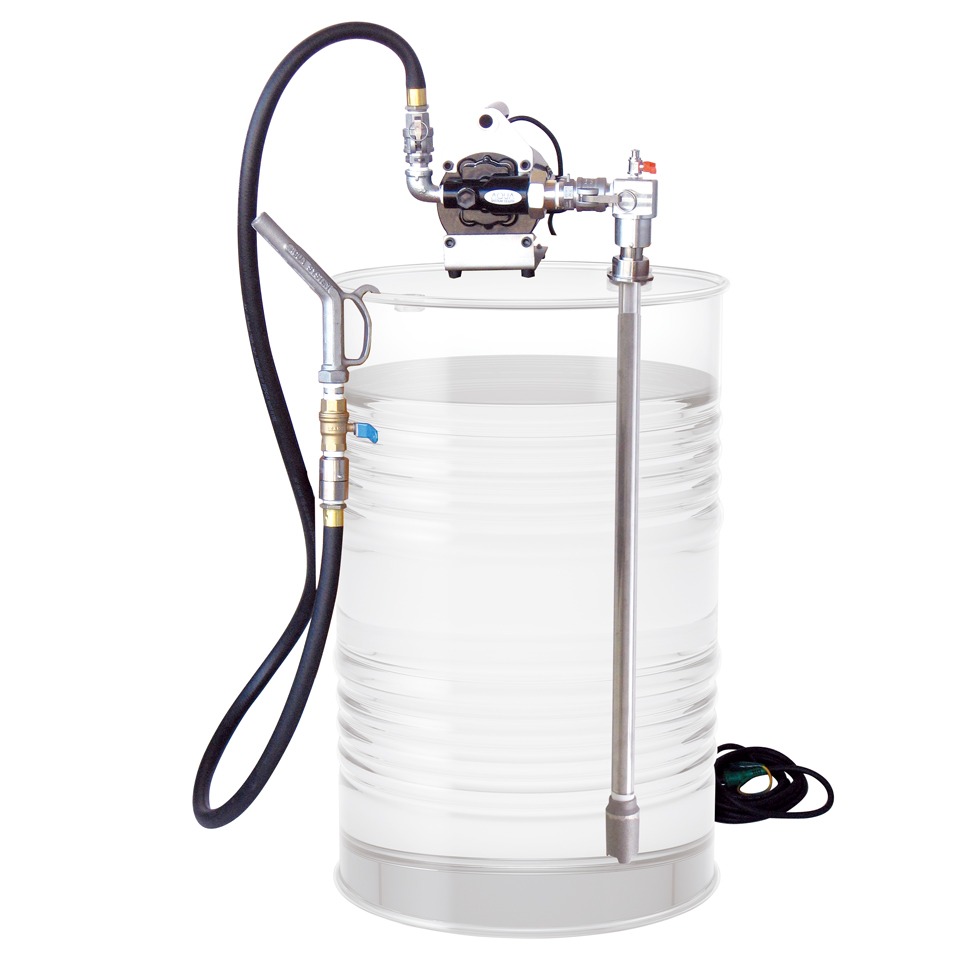

EVD-100（EVD-200/EVD-12/EVD-100H）

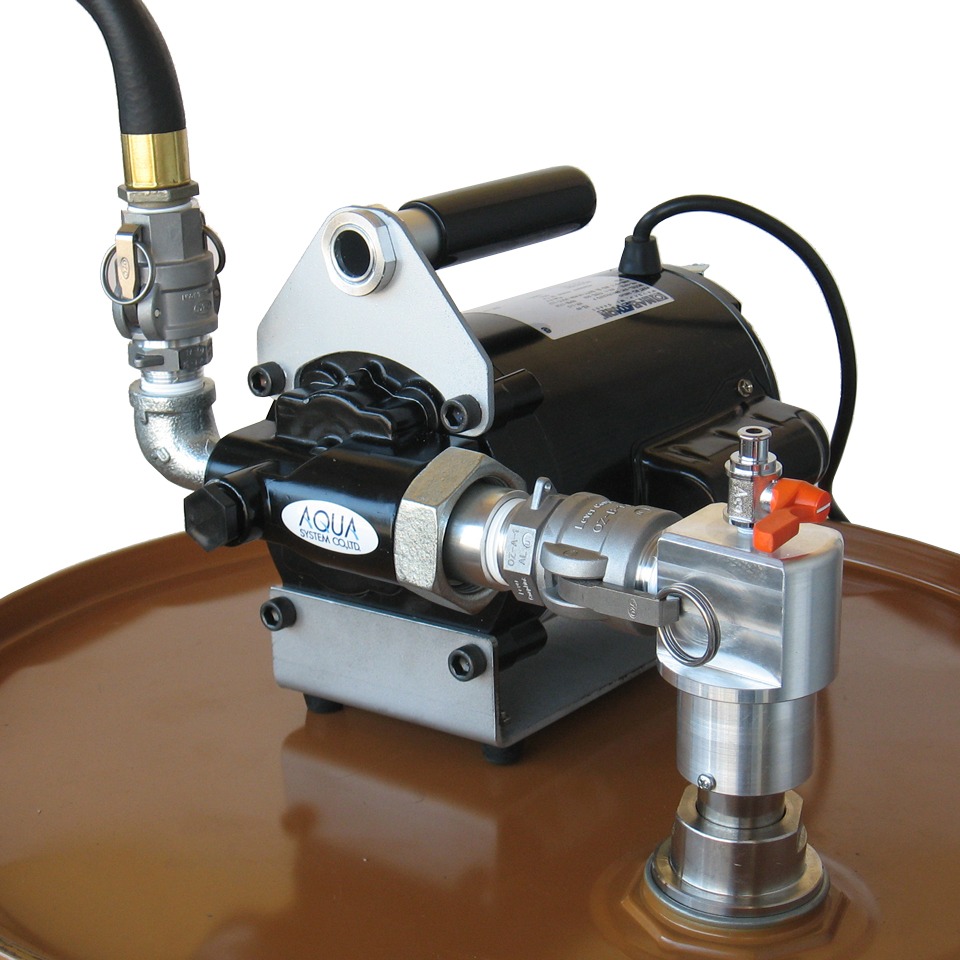

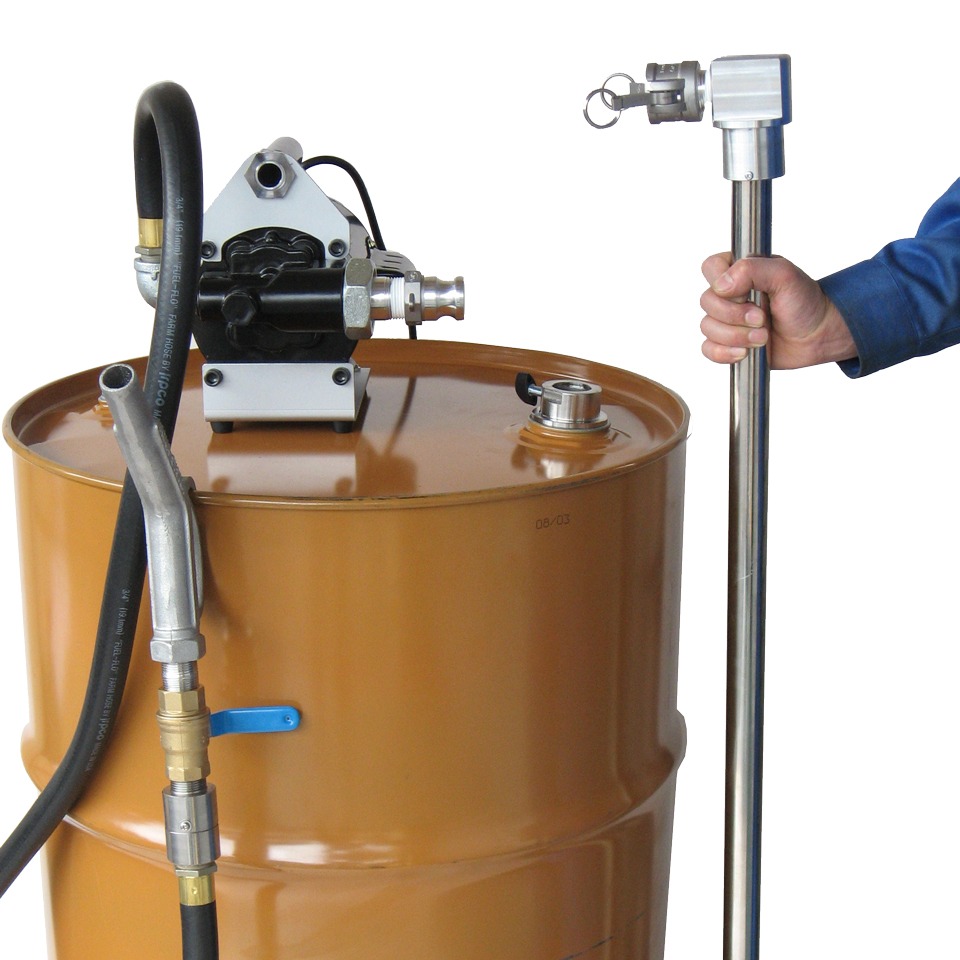

ドラム缶設置イメージ（※ドラム缶別売）
ドラム缶設置イメージ（※ドラム缶別売）
ドラム缶設置イメージ（※ドラム缶別売）

電動タイプとしては比較的高粘度のオイル、高所への移送に最適な電動式ドラムポンプ

吐出専用モデル

使用可能液体
オイル
粘度
2,500cP以下／1,000cP以下（EVD-100H）

ラインナップ

EVD-100
オイル用／100V
EVD-200
オイル用／200V
EVD-12
オイル用／12V
EVD-100H
オイル用／100V

ご購入

代理店、全国販売店

全国の代理店でご購入が可能です。また、販売店・機械工具店でもご購入やお見積もりが可能です。

代理店情報

全国販売店情報

ネット販売

直営のオンラインショップや楽天、Yahoo、Amazonの各ECサイトでも販売しております

eコマース

FEATURE特徴

メリット
  • 15℃で一般オイルVG400・ギヤオイルSAE140まで可能
  • 0.45MPaという高い吐出圧力で押し出すために、高所や長い距離にも対応
  • レバーカップリング式でワンタッチ着脱可能
  • 流量計や手動ノズルのオプションもあり使用用途も様々
  • 1,000cP以下のオイルをたくさん吐出したい場合はEVD-100Hが最適
特長
  • JIS規格200Lクローズドラム缶（大栓G2）専用
  • 電源はAC100V、200V（単相）とDC12Vの3タイプ
  • 定格20分※モーターが焼付き故障の原因となりますのでご注意下さい
  • 最大押上揚程30m
  • ドラム缶用、ホース接続タイプもあり
  • 用途に合わせて3タイプ

    電源はAC100V、200V（単相）とDC12Vの3タイプをそろえております。作業環境に合わせて選べます。

  • 高粘度の液体に対応

    従来のドラムポンプで対応するのが難しかった粘度（2,500cPまで）の液体でも使用可能です。（EVD-100Hは1,000cP以下）

  • カスタマイズ可能

    ホース接続のため、現場仕様や配管に合わせてカスタマイズが可能です。

Details詳細

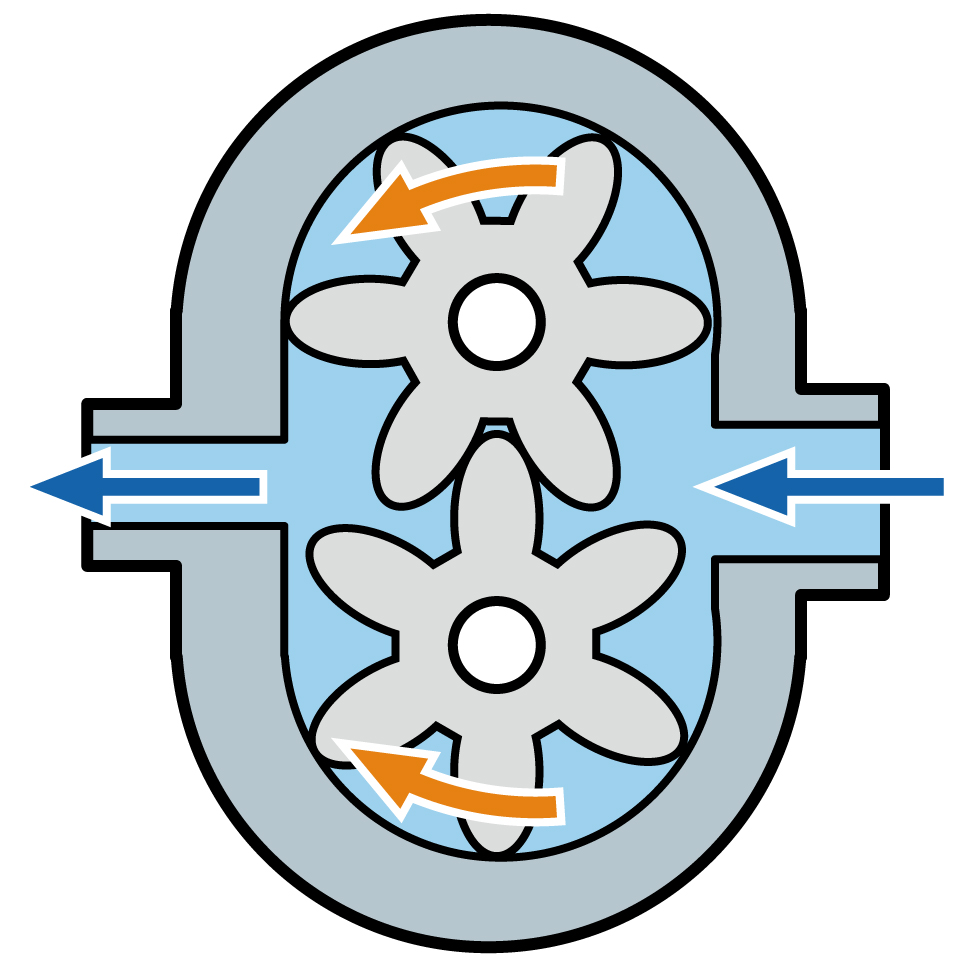

ギアポンプのしくみ

ギアポンプとは、2枚の平歯車の回転で液体を移動させる方式のポンプの一種。ギアードポンプとも呼ばれます。 ギアとケーシングの間が液体チャンバの役割となって移送する容積式のため、回転数と移送量が比例し、送り量の計算が容易で定量性に優れます。 脈動が少なく、比較的粘度の高い液体の移送にも対応し、ある程度の固形物含有液にも使用できるポンプで吐出圧が高いのが特徴です。
※スラッジ等はギア部に噛みこむ恐れがありますのでご注意ください。

その他ドラム缶流量計付・ホース両端仕様

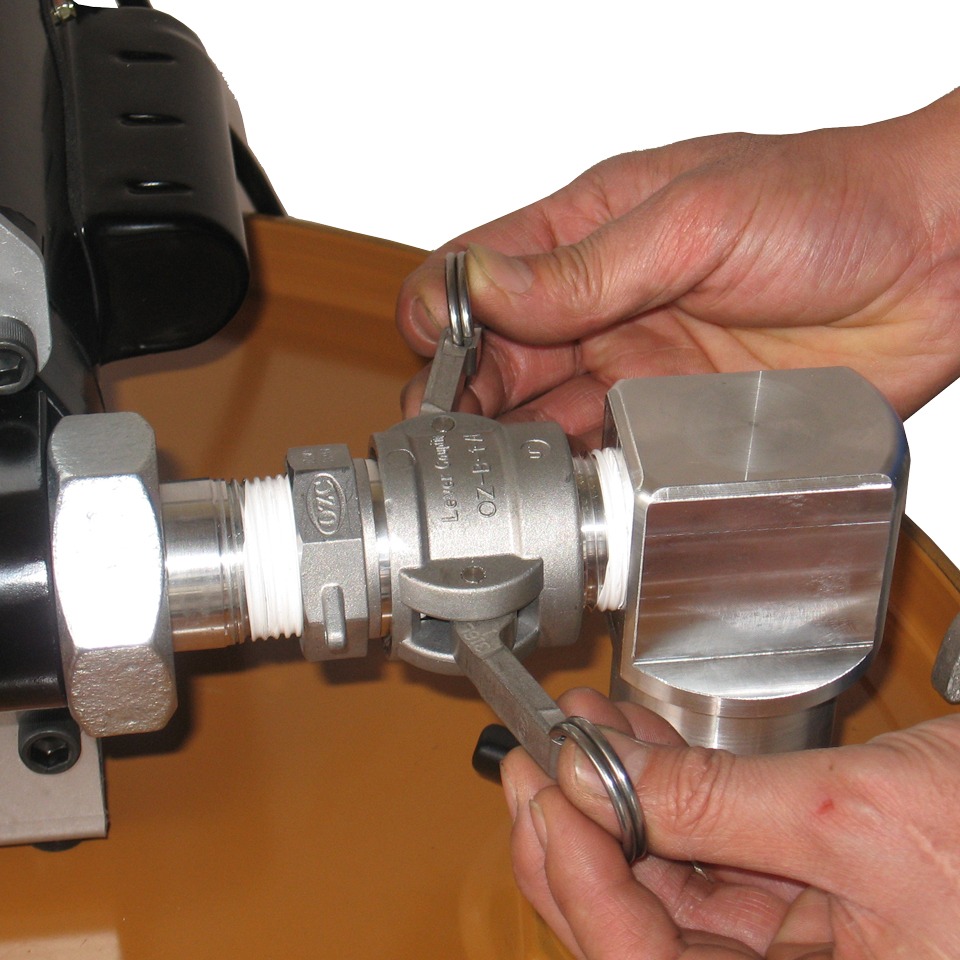

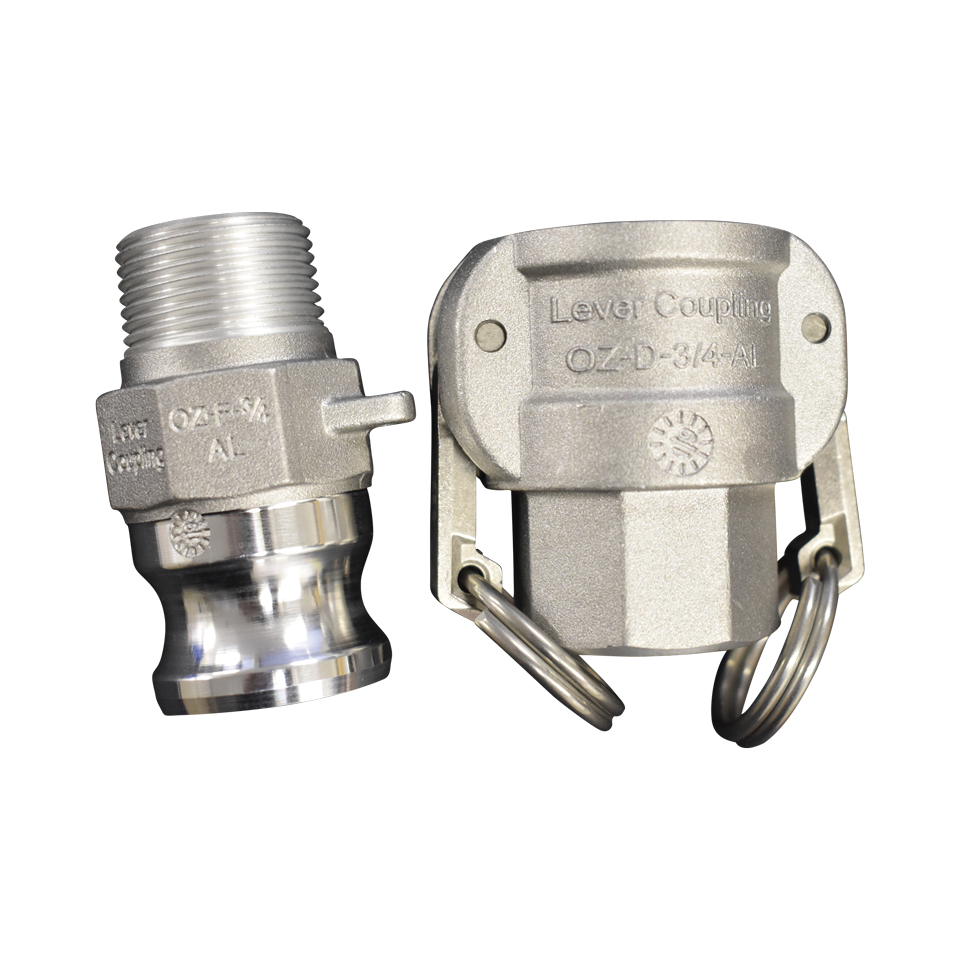

接続はレバーカップリング式で吐出および吸入ホースを工具を使わずにワンタッチで脱着できます。

ドラム缶流量計付仕様

K33EVD-100
オイル用／100V／MK33-25OL付
K33EVD-100H
オイル用／100V／MK33-25OL付

ホース両端仕様（電動式ハンディポンプ（EVH-100/EVH-200/EVH-12/EVH-100H））

EVH-100
オイル用／100V
EVH-200
オイル用／200V
EVH-12
オイル用／12V
EVH-100H
オイル用／100V
改善例

ギアオイル85WをAC100Vの電動ポンプで10m先まで移送したい

現状・問題
  • 手回式では、時間もかかるし重労働
  • ギアオイル85Wを移送できる電動ポンプがない
改善例

作業時間が半分に、仕事効率もアップ

  • 時間短縮
  • 工数削減
  • 経費削減
  • 重労働負担軽減

Specification仕様

型式 EVD-100 EVD-200 EVD-12 EVD-100H
使用可能容器 200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4）
使用液体 オイル
使用可能粘度（cP) 2,500 1,000
電源（V） 100 単相200 DC12 100
電流（A） 10.5 4.5 35 10.5
定格（分） 20
吐出圧力（Mpa） 0.45 0.21
最大吐出量（1cP時/L/min） 15 30
最大押上揚程（m） 30 15
最大吸込揚程（m） 6
吐出側 カプラ、耐油ゴムホース（Φ19×2.4ｍ）、ボールバルブノズル カプラ、耐油ゴムホース（Φ19×2.4ｍ）、手動ガンノズル
吸入側 ドラム缶用吸入パイプ、カプラ、ストレーナ付
接液部材質 本体 FC/AL
パッキン NBR
電源コード（m） 0.5　※1 0.7　※2 0.07　※2 0.5　※1
質量（kg） 18.0 19.0
参考資料 図面 図面 図面 図面

※灯油・軽油・溶剤等には使用できません。万が一ご使用された場合は、保証対象外となりますのでご了承下さい。

※1.延長コード5ｍが付属致します。

※2.プラグはございません。

Related関連製品

※流量計を取付ける場合、使用可能粘度は1,000cP以下対応≪オプションガンノズル(GN-AL3025,GN-K600A,ATPS-10)を取付ける場合、使用可能粘度は2,000cP以下≫となり、継手も別途必要となりますのでご了承下さい。

Movie動画

EVD-100
※動画でご紹介しております製品には同型式での仕様違い等がございますのでご注意ください。
※製品は撮影時期当時のものとなります。現時点や販売時期によりましては、製品のデザインや仕様が異なる場合がございます。ご了承ください。

その他動画一覧

Data参考資料

FAQよくある質問

EVシリーズに関するよくあるご質問（Q&A）

PURCHASEご購入

代理店、全国販売店

全国の代理店にて販売しております。また、販売店・機械工具店でもご購入やお見積もりが可能です。

ネット販売

直営のオンラインショップや楽天、Yahoo、Amazonの各ECサイトでも販売しております。

eコマース

CAUTION注意事項

※対応液体は、ポンプ選定相談の使用液体から選ぶをご参照ください。掲載の無い液体につきましてはお問い合わせください。
