電動式ドラムポンプ（ハンディポンプ）
電動式ハンディポンプ
- EV-100
- EV-200
- EV-12
- EV-100H
持ち運びが容易な電動式ハンディポンプ
電動タイプとしては高粘度のオイル、高所への移送に最適
吐出専用モデル
- 使用可能液体
- オイル
- 粘度
- 2,500cP以下／1,000cP以下（EV-100H）
ラインナップ

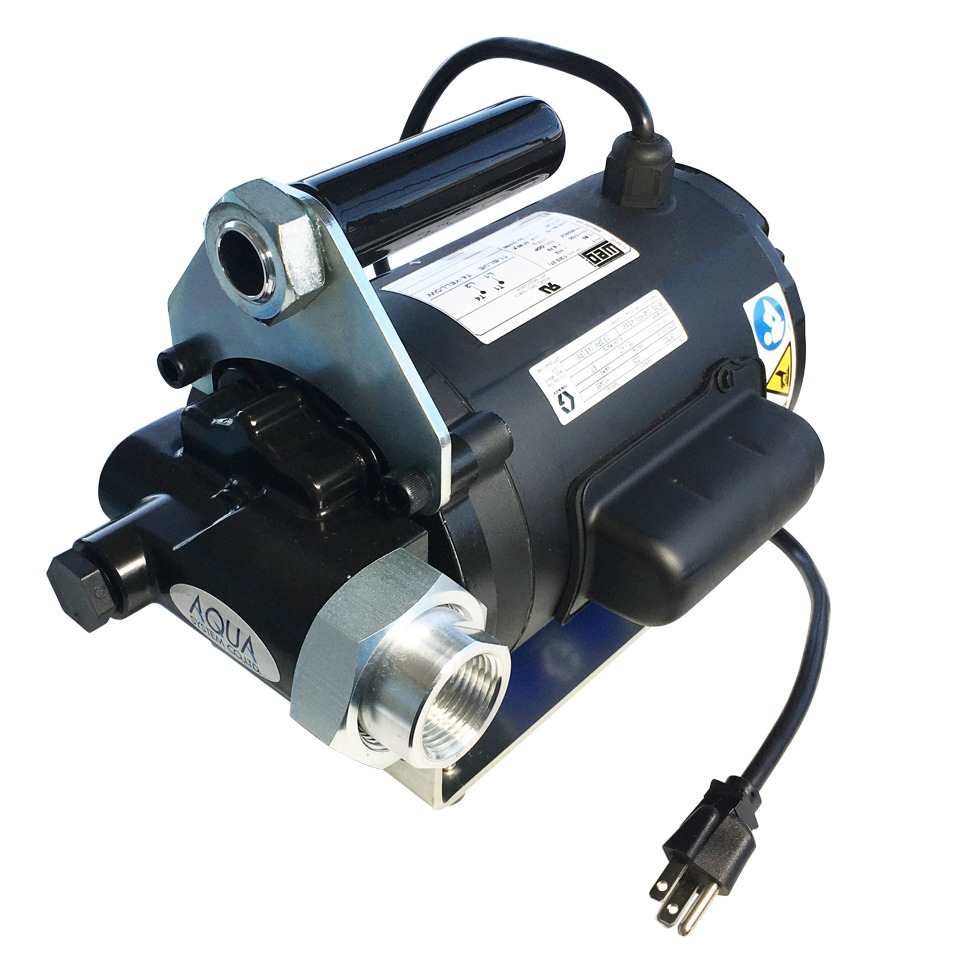

- EV-100
- オイル用／100V

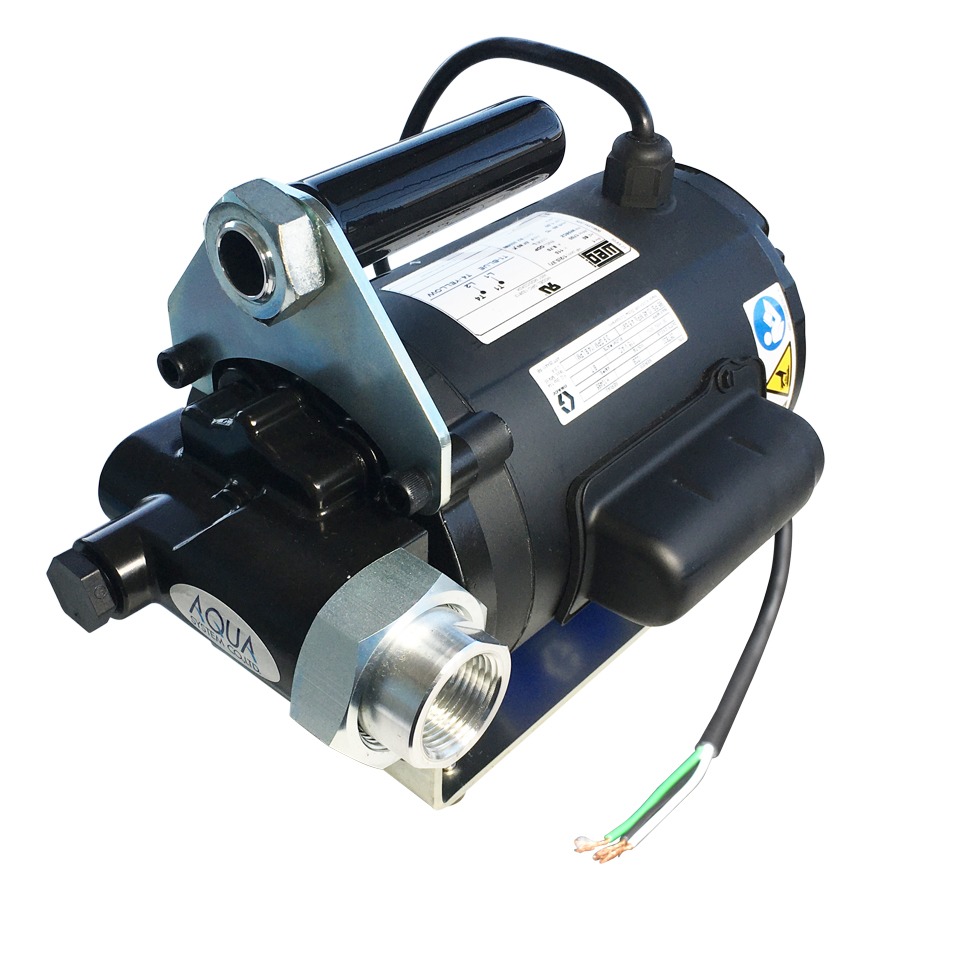

- EV-200
- オイル用／200V

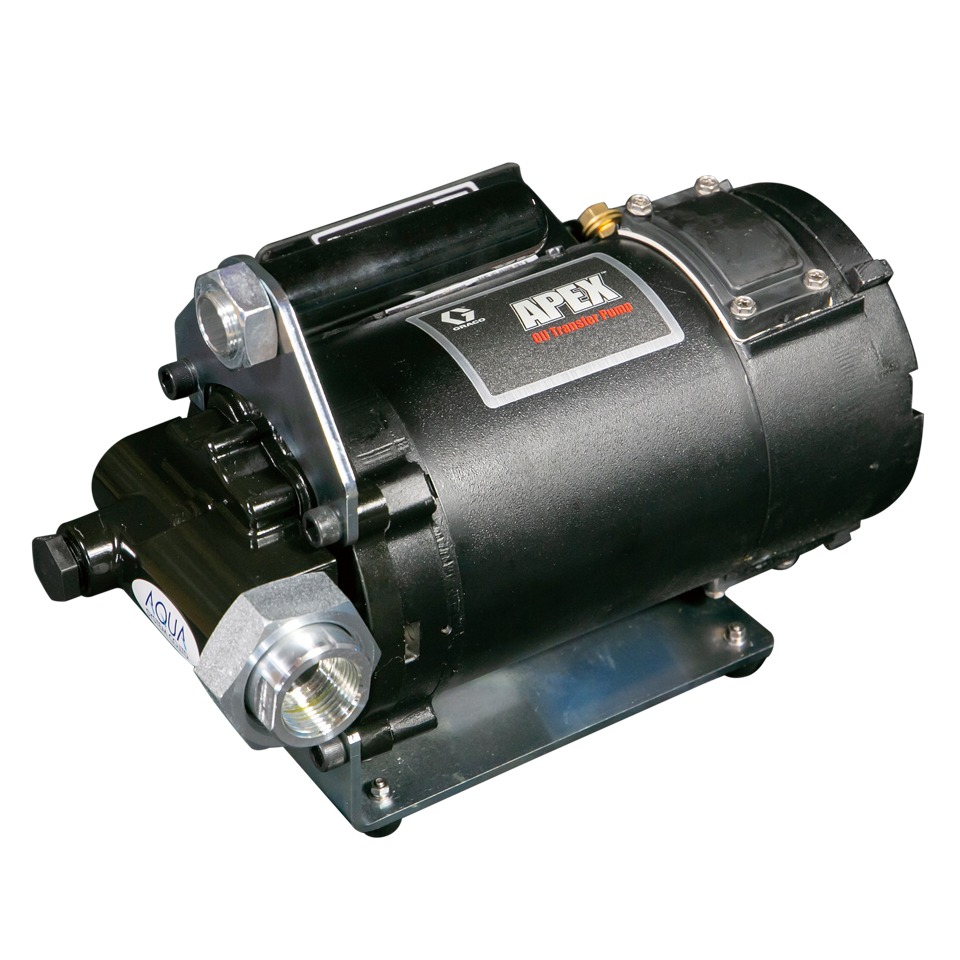

- EV-12
- オイル用／12V
- EV-100H
- オイル用／100V
FEATURE特徴
メリット
- 15℃で一般オイルVG400・ギヤオイルSAE140まで可能
- 0.45MPaという高い吐出圧力で押し出すために、高所や長い距離にも対応
- レバーカップリング式でワンタッチ着脱可能
- 流量計や手動ノズルのオプションもあり使用用途も様々
- 1,000cP以下のオイルをたくさん吐出したい場合はEV-100Hが最適
特長
- 電源はAC100V、200V（単相）とDC12Vの3タイプ
- 定格20分※モーターが焼付き故障の原因となりますのでご注意下さい
- 最大押上揚程30m
- ドラム缶用、ホース接続タイプもあり
-
用途に合わせて3タイプ
電源はAC100V、200V（単相）とDC12Vの3タイプをそろえております。作業環境に合わせて選べます。
-
高粘度の液体に対応
従来のドラムポンプで対応するのが難しかった粘度（2,500cPまで）の液体でも使用可能です。（EV-100Hは1,000cP以下）
-
カスタマイズ可能
ホース接続のため、現場仕様や配管に合わせてカスタマイズが可能です。
Details詳細
ギアポンプのしくみ
ギアポンプとは、2枚の平歯車の回転で液体を移動させる方式のポンプの一種。ギアードポンプとも呼ばれます。
ギアとケーシングの間が液体チャンバの役割となって移送する容積式のため、回転数と移送量が比例し、送り量の計算が容易で定量性に優れます。
脈動が少なく、比較的粘度の高い液体の移送にも対応し、ある程度の固形物含有液にも使用できるポンプで吐出圧が高いのが特徴です。
※スラッジ等はギア部に噛みこむ恐れがありますのでご注意ください。
その他ドラム缶・ホース両端仕様
接続はレバーカップリング式で吐出および吸入ホースを工具を使わずにワンタッチで脱着できます。
ドラム缶仕様（電動式ドラムポンプ（EVD-100/EVD-200/EVD-12/EVD-100H））
- EVD-100
- オイル用／100V
- EVD-200
- オイル用／200V
- EVD-12
- オイル用／12V
- EVD-100H
- オイル用／100V
ホース両端仕様（電動式ハンディポンプ（EVH-100/EVH-200/EVH-12/EVH-100H））
- EVH-100
- オイル用／100V
- EVH-200
- オイル用／200V
- EVH-12
- オイル用／12V
- EVH-100H
- オイル用／100V
ドラム缶仕様：「EV-100」＋「EVD-01」→「EVD-100」
ホース両端仕様：「EV-100」＋「EVH-01」→「EVH-100」

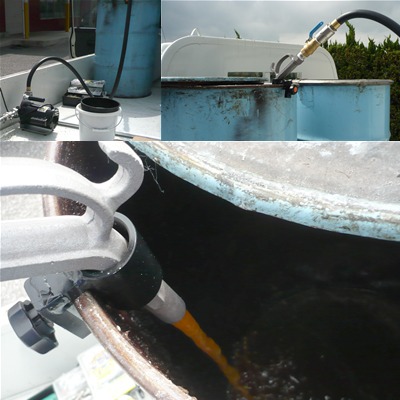

改善例
ギアオイル85WをAC100Vの電動ポンプで10m先まで移送したい
現状・問題
- 手回式では、時間もかかるし重労働
- ギアオイル85Wを移送できる電動ポンプがない
改善例
作業時間が半分に、仕事効率もアップ
- 時間短縮
- 工数削減
- 経費削減
- 重労働負担軽減
Specification仕様
| 型式 | EV-100 | EV-200 | EV-12 | EV-100H | |
|---|---|---|---|---|---|
| 様式 | ポンプ単体 | ||||
| 使用液体 | オイル | ||||
| 使用可能粘度（cP) | 2,500 | 1,000 | |||
| 電源（V） | 100 | 単相200 | DC12 | 100 | |
| 電流（A） | 10.5 | 4.5 | 35 | 10.5 | |
| 定格（分） | 20 | ||||
| 吐出圧力（Mpa） | 0.45 | 0.21 | |||
| 最大吐出量（1cP時/L/min） | 15 | 30 | |||
| 最大押上揚程（m） | 30 | 15 | |||
| 最大吸込揚程（m） | 6 | ||||
| 吐出側 | Rc3/4 | ||||
| 吸入側 | Rc1 | ||||
| 接液部材質 | 本体 | FC/AL/SUS | |||
| パッキン | NBR | ||||
| 電源コード（m） | 0.5 ※1 | 0.7 ※2 | 0.07 ※2 | 0.5 ※1 | |
| 質量（kg） | 13.0 | 12.5 | 14.0 | ||
| 参考資料 | 図面 | 図面 | 図面 | 図面 | |
※灯油・軽油・溶剤等には使用できません。万が一ご使用された場合は、保証対象外となりますのでご了承下さい。
※1.延長コード5ｍが付属致します。
※2.プラグはございません。
Related関連製品
※標準品には付属しません。
※流量計を取付ける場合、使用可能粘度は1,000cP以下対応となり、継手も別途必要となりますのでご了承下さい。
