電動式ドラムポンプ（ハンディポンプ）
電動式ハンディポンプ
- EMH-20FC
- EMH-20SUS
- EMHH-20FC
- EMHD-20FC
- EMHD-20SUS
灯油・軽油・バイオディーゼル等の低粘度オイルの移送に
吐出専用モデル
- 使用可能液体
- オイル ／灯油 ／軽油 ／バイオディーゼル
- 粘度
- 500cP以下
ラインナップ

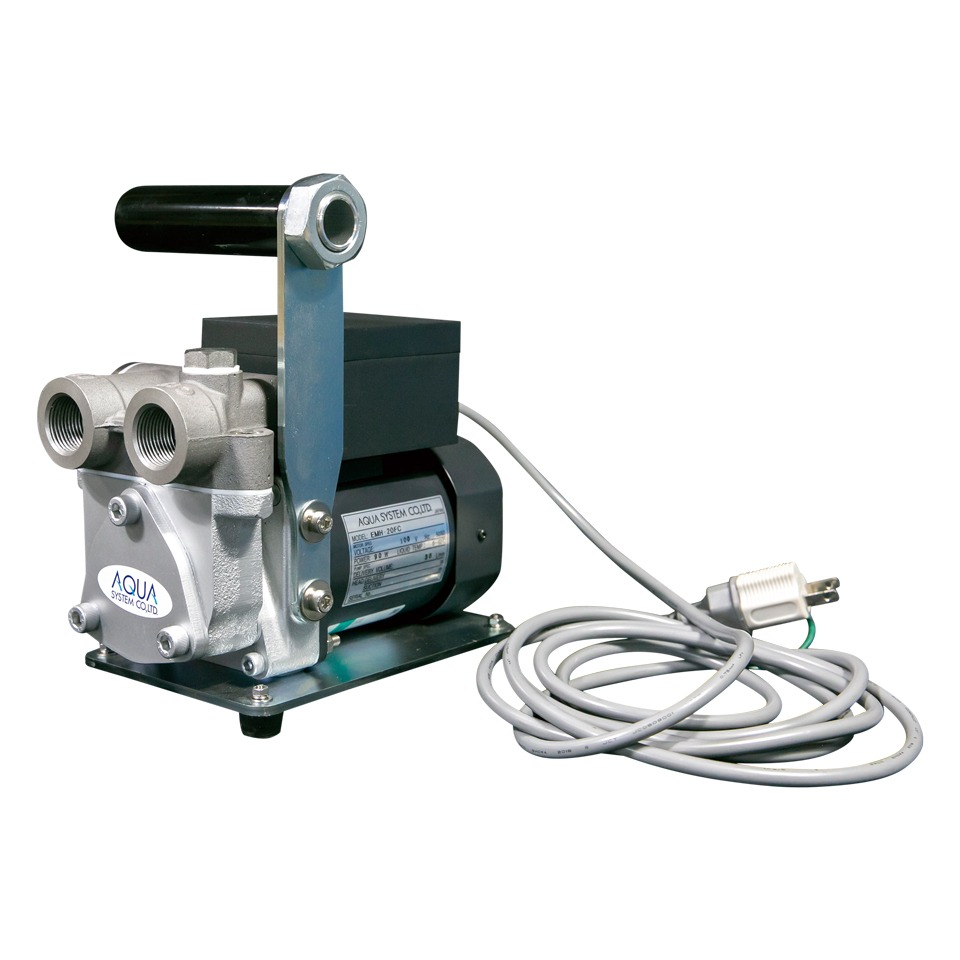

- EMH-20FC
- オイル・灯油・軽油・バイオディーゼル用／ポンプ単体
- EMH-20SUS
- オイル・灯油・軽油・バイオディーゼル用／ポンプ単体

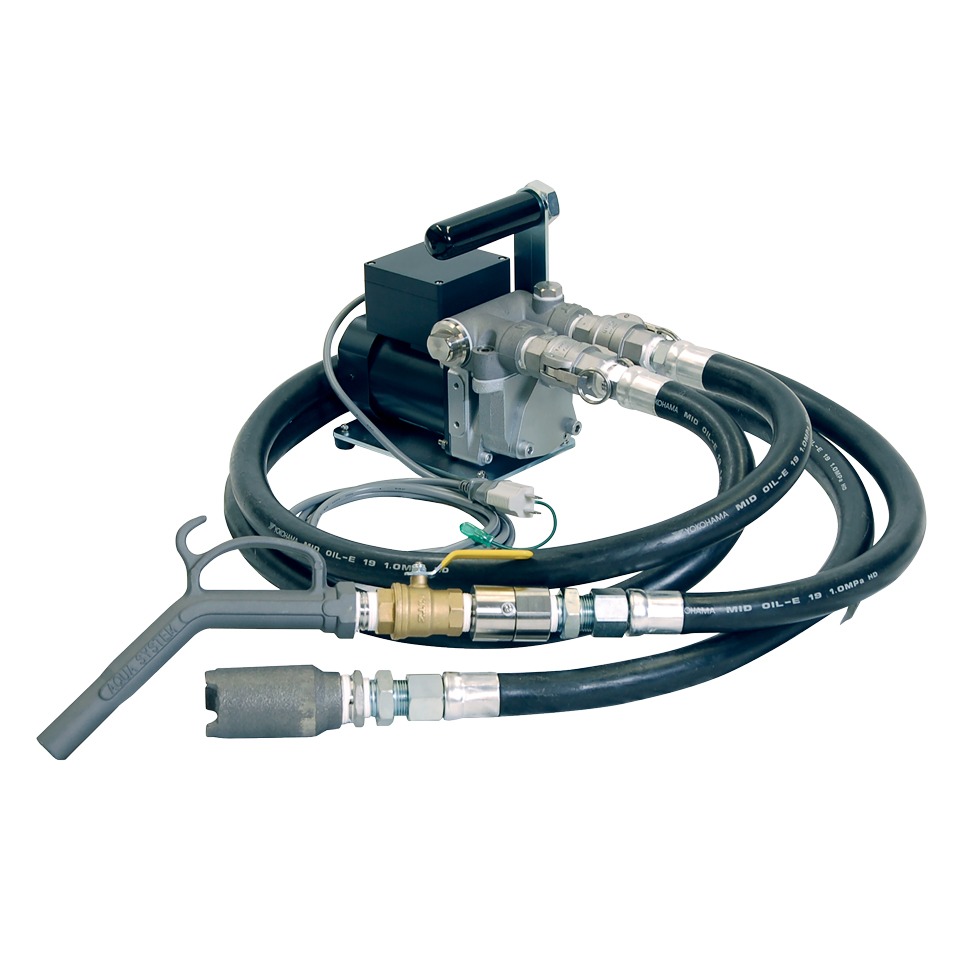

- EMHH-20FC
- オイル・灯油・軽油／ホース両端

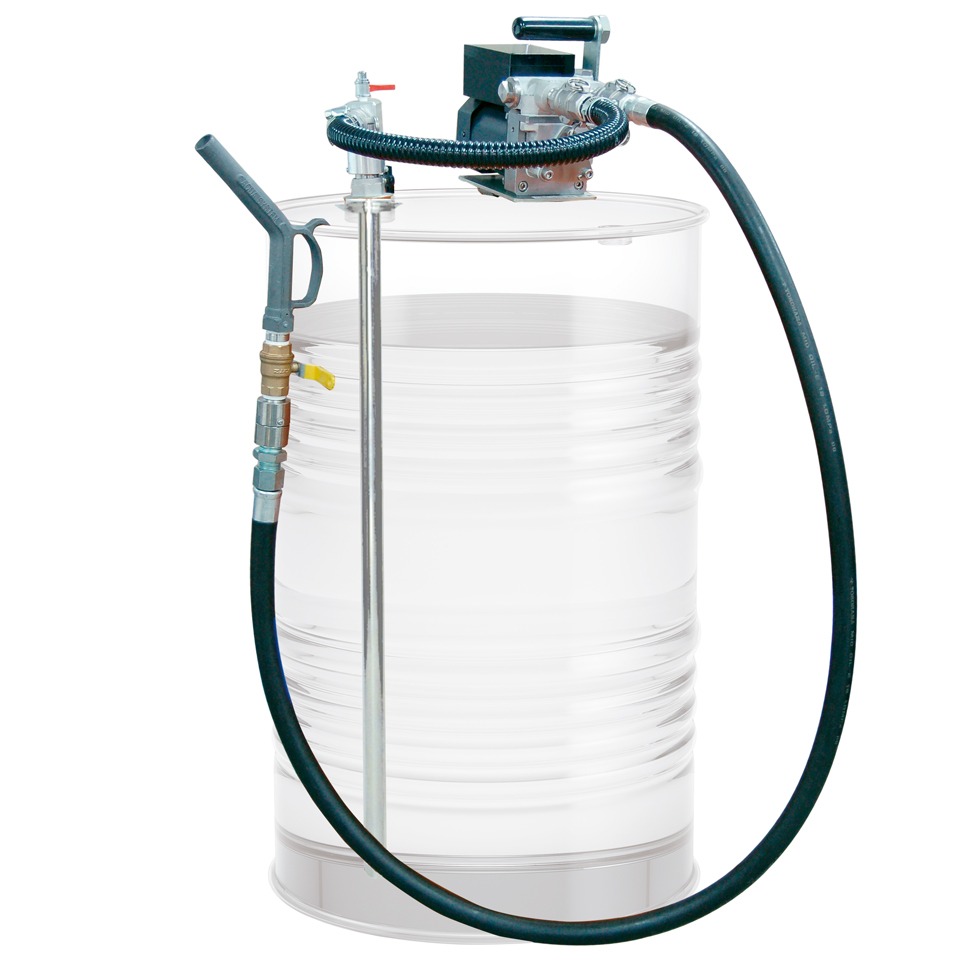

- EMHD-20FC
- オイル・灯油・軽油／ドラム缶用

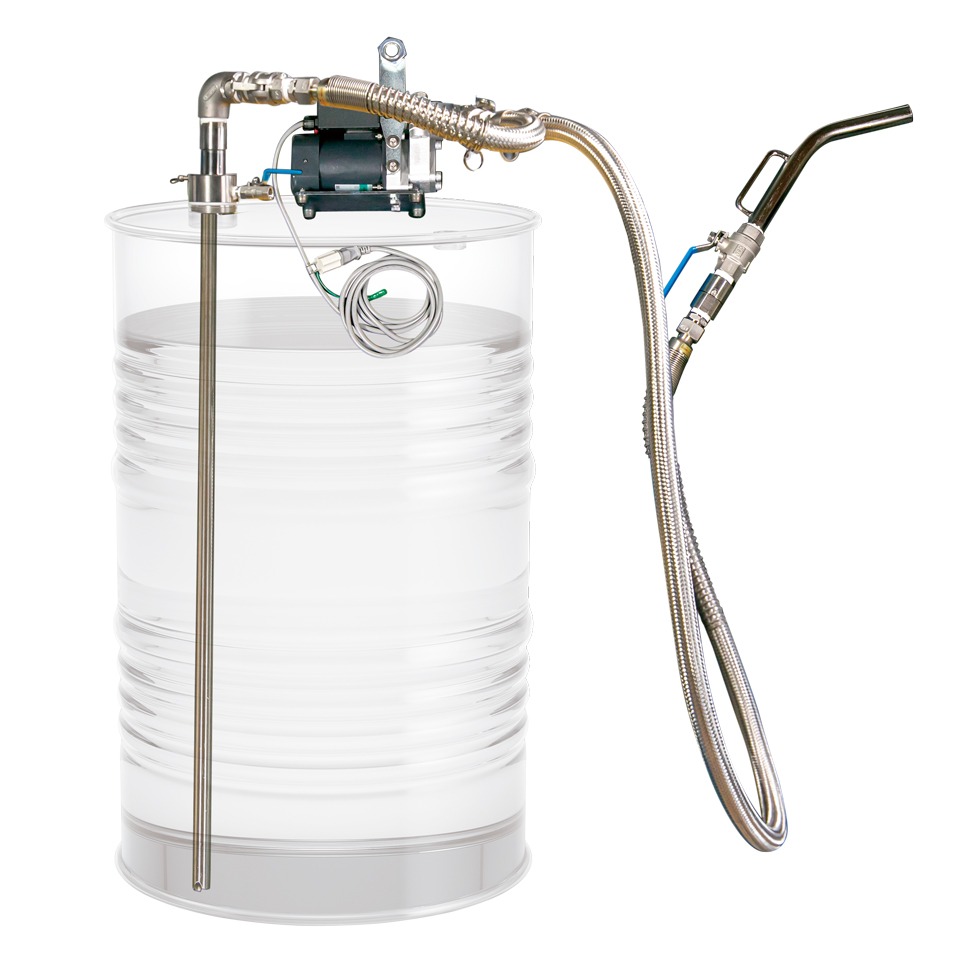

- EMHD-20SUS
- オイル・灯油・軽油・バイオディーゼル用／ドラム缶用
FEATURE特徴
メリット
- 連続運転可能
- 容器を選ばず灯油・軽油の移送ができる
- バイオディーゼルオイルの移送に最適
- 振動が少なく、騒音が少ない
特長
- JIS規格200Lクローズドラム缶（大栓G2）専用
- リリーフ弁（0.1MPa）付、ベーンポンプ
- ドラム缶用、ホース接続用と様々なカスタマイズが可能
※SUSタイプは水や溶剤にはご使用いただけません。
Details詳細
EMHポンプのしくみ
ポンプ本体の中心と羽根車の中心が少しずれており、遠心力により可動するベーン（翼）が飛び出るような構造をしているポンプです。 容積をベーンによって小さくすることにより圧力を上昇させる動作原理を採用しています。 また、EMHシリーズではパッキンにテフロン・フッ素を採用しているためバイオディーゼルの移送が可能です。
改善例
低粘度オイルを連続して移送したい
現状・問題
- 手回式では、時間もかかるし重労働
- 定格がある
改善例
連続運転で時間短縮
- 時間短縮
- 工数削減
- 経費削減
- 重労働負担軽減
Specification仕様
| 型式 | EMH-20FC | EMH-20SUS | EMHH-20FC | EMHD-20FC | EMHD-20SUS | |
|---|---|---|---|---|---|---|
| 様式 | ポンプ単体 | 両端ホース | 200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） | |||
| 使用液体 | 灯油・軽油・オイル・バイオディーゼル | 灯油・軽油・オイル・バイオディーゼル・溶剤※ | 灯油・軽油・オイル | 灯油・軽油・オイル・バイオディーゼル・溶剤※ | ||
| 使用可能粘度（cP) | 500 | |||||
| 電源（V） | 100 | |||||
| 電流（A） | 0.9 | |||||
| 定格（分） | 連続運転可能 | |||||
| 吐出圧力（Mpa） | 0.1 | |||||
| 最大吐出量（1cP時/L/min） | 30 | |||||
| 最大押上揚程（m） | 10 | |||||
| 最大吸込揚程（m） | 5 | |||||
| 付属品 | 吐出側 | Rc3/4 | 耐油ゴムホース（Φ19×2ｍ）、カプラ、ボールバルブノズル付 | SUSホース（Φ19×2ｍ）、カプラ、ボールバルブノズル付 | ||
| 吸入側 | Rc3/4 | 耐油ゴムホース（Φ19×2ｍ）、カプラ、ストレーナ付 | ドラム缶用吸入パイプ、耐油PVCホース（Φ25×0.5ｍ）、カプラ、ストレーナ付 | ドラム缶用吸入パイプ、SUSホース（Φ19×0.5ｍ）、カプラ、ストレーナ付 | ||
| 接液部材質 | 本体・パイプ | FC | SUS | FC/BS | SUS | |
| パッキン | PTFE/FKM | NBR/FKM | PTFE/FKM | |||
| 電源コード（m） | 3 | |||||
| 質量（kg） | 7.0 | 8.8 | 11.8 | 13.6 | ||
※溶剤をご使用の場合は材質を侵さないものに限ります
