ウイングポンプ・ダイヤフラムポンプ

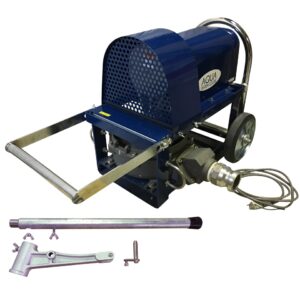

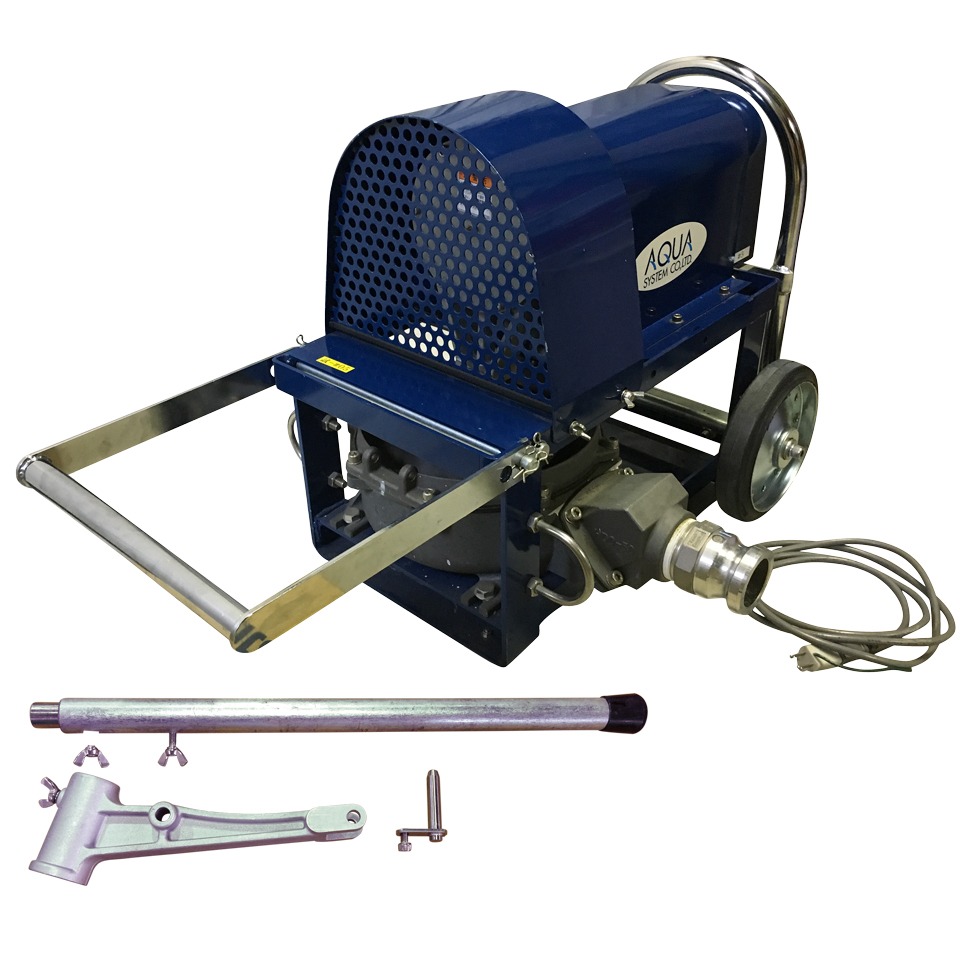

電動ハイブリッド式ダイヤフラムポンプ
- EDO-40
- EDO-50
- EDO-50H
マンションや自治体の非常用備品として
災害緊急時の生活用水の補充に
吐出吸入兼用モデル
- 使用可能液体
- オイル ／灯油 ／軽油 ／水・水溶性液体
- 粘度
- 5,000cP以下
ラインナップ
- EDO-40
- オイル・灯油・軽油・水用／ネジ接続仕様
- EDO-50
- オイル・灯油・軽油・水用／ネジ接続仕様
- EDO-50H
- オイル・灯油・軽油・水用／ネジ接続仕様
FEATURE特徴
メリット
- 最大100L/minの吐出量
- 吸入揚程4m（EDO-40）～5m（EDO-50/EDO-50H）、押上揚程7m（EDO-40/50）～12m（EDO-50H）の強力送液
- 電源のない場所でも使用可能
- 高粘度液体や廃油も使用可能
- 立ったまま作業が可能
特長
- 手動、電源100V
- アルミ製
- ハンドルは角度90度ごとに取り替え可能
- 分解、組立が簡単
-
非常用給水ポンプとして

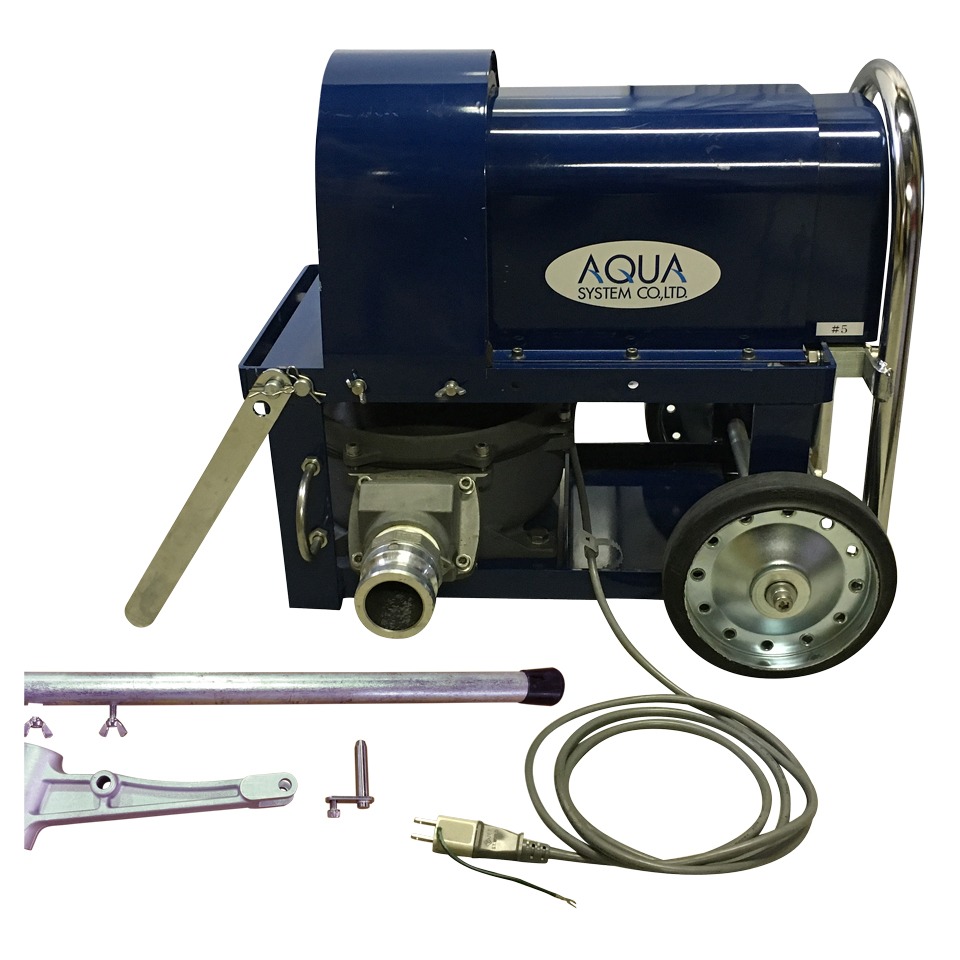

付属のハンドルセットを取り付ければ電源のない場所でも使用可能です。
いざという時手動式としても利用できるハイブリッドタイプ。電気の駆動源がない場所でも利用が可能な為、緊急時・災害時にもおすすめです。 -
カンタン操作可能
お子様やお年寄りが使用しても、少しの力で簡単に使用できます。一度にたくさんの移送が可能です。
Details詳細
活躍する主な現場
日常的な水の移送から災害時の水の確保まで使える現場は様々
雨水、川の水を利用した畑の水やり
アウトドアやキャンプ場で水の確保
緊急時プールの水の利用の際に
貯水槽の汲み上げ作業にも最適

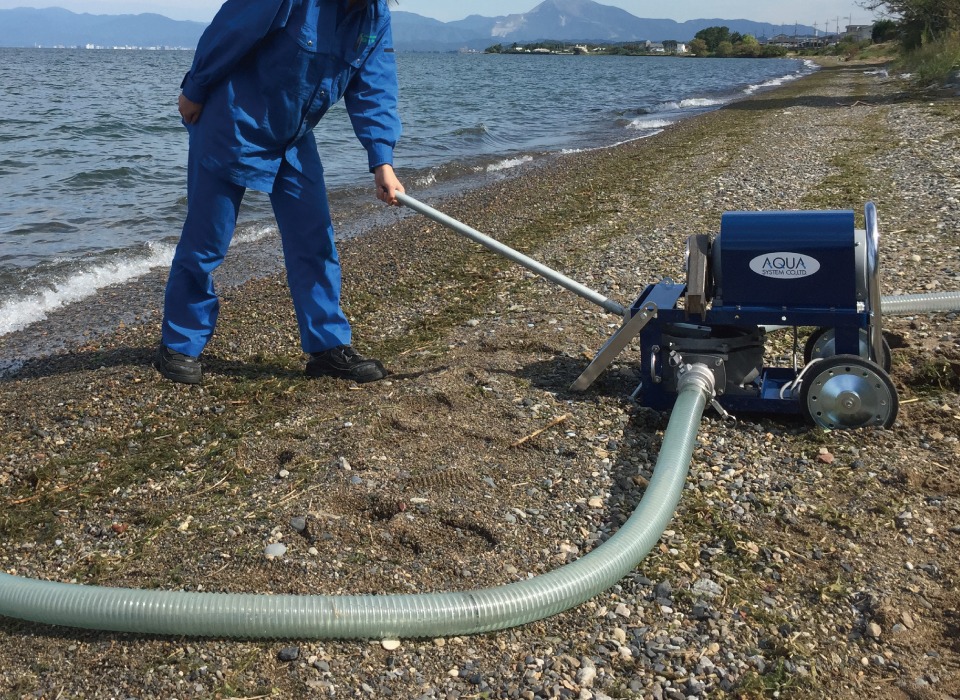

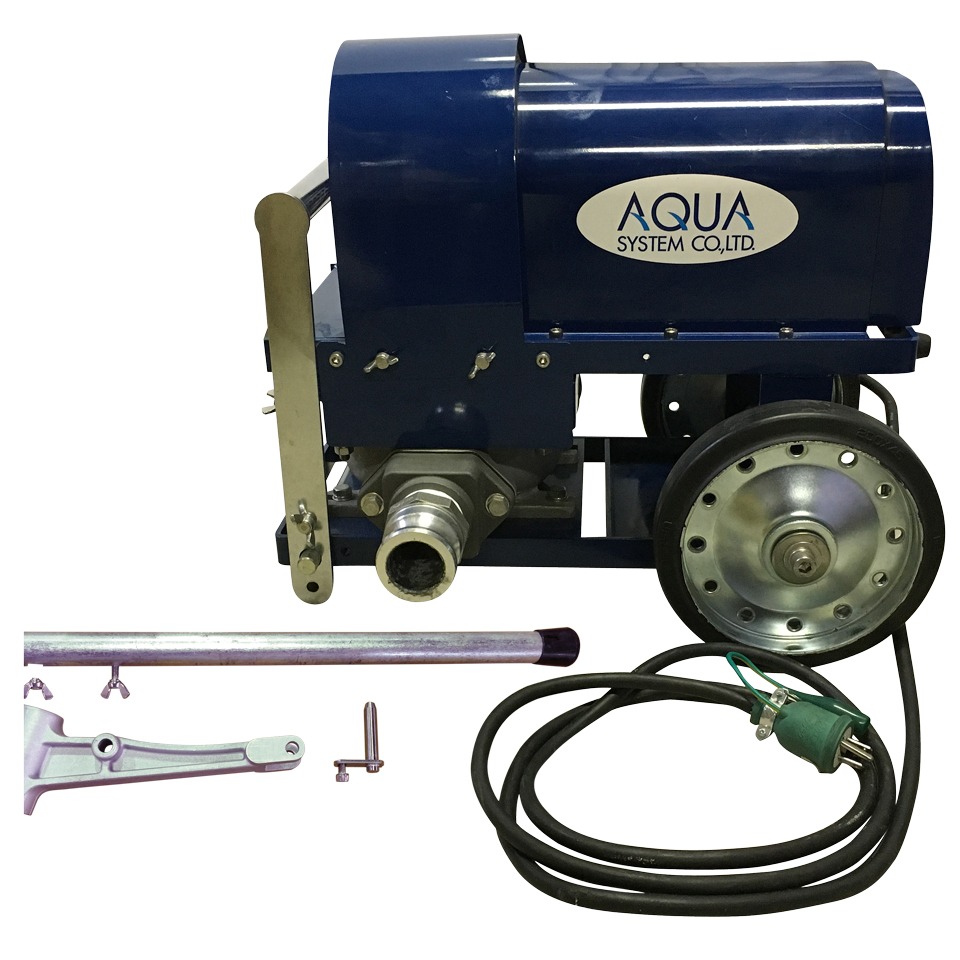

手動ハンドルにより手動式にもなるハイブリットタイプ

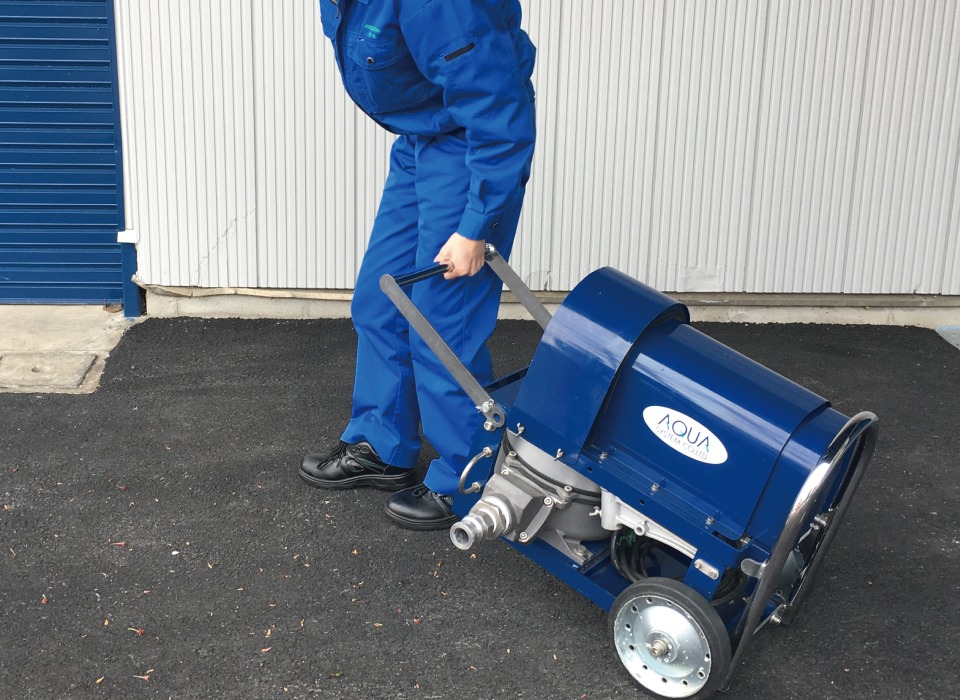

移動に便利なキャリーハンドル付き
用途
- 災害時の給水・排水ポンプ
- 工場等の施設での緊急廃液用ポンプ
- 建築・土木工事用ポンプ
- 各種車両や機械設備の燃料補給用ポンプ
- 機械設備や各種施設のメンテナンス用
- 船舶やボートのビルジー用および緊急用常備品
- 家庭での雨水利用システム
- 廃食油回収
非常用ポンプとして

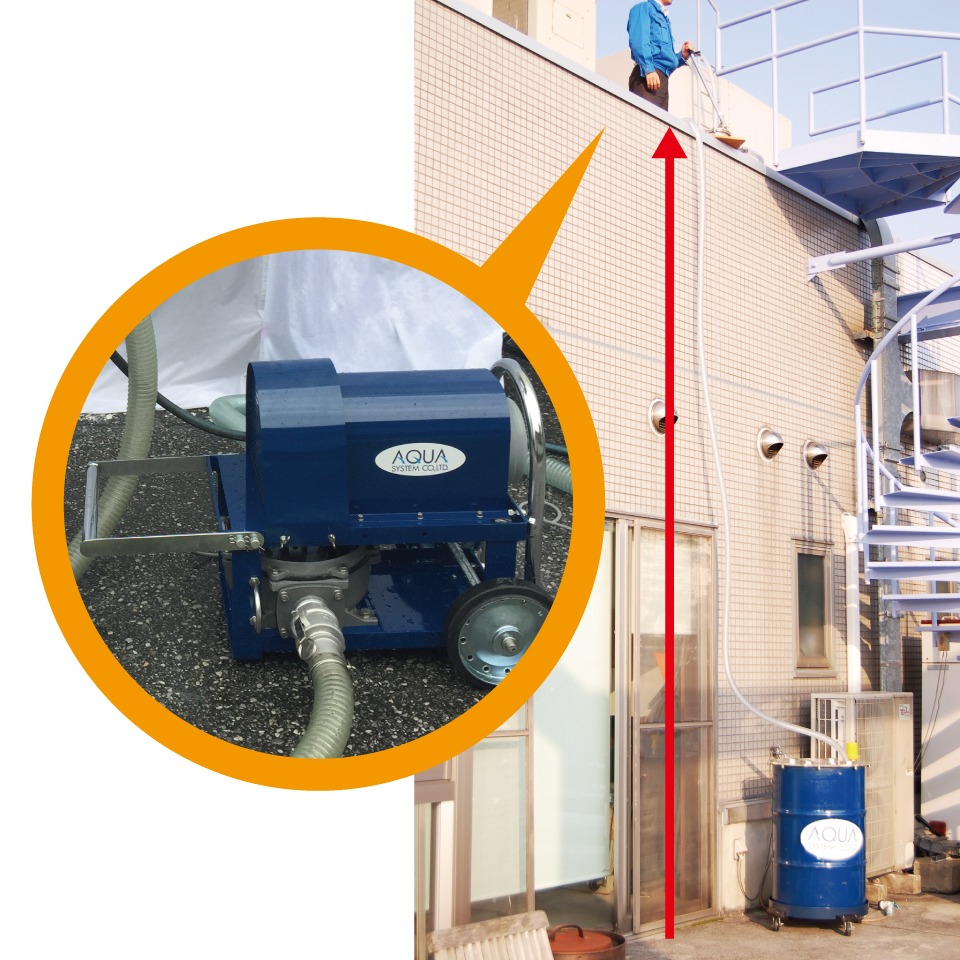

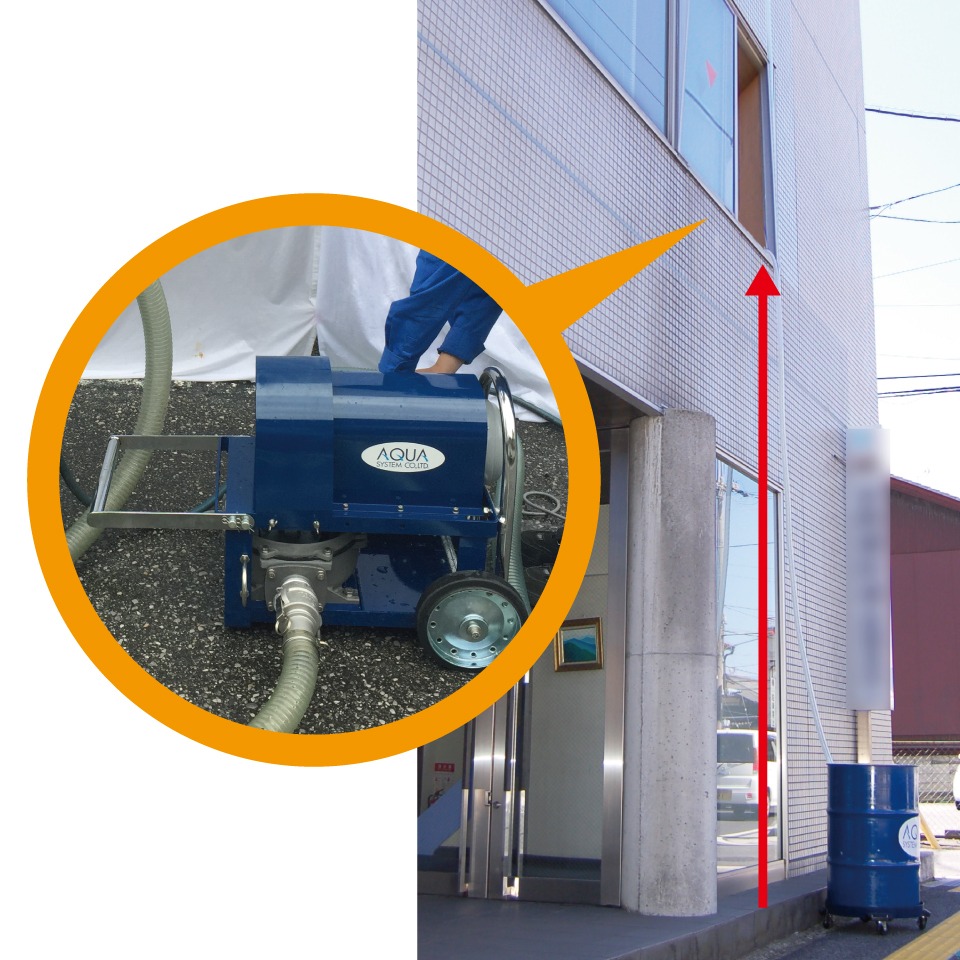

ビルの2階程度まで吸込み可能
ビルの屋上で非常電源用の燃料補充に使用可能

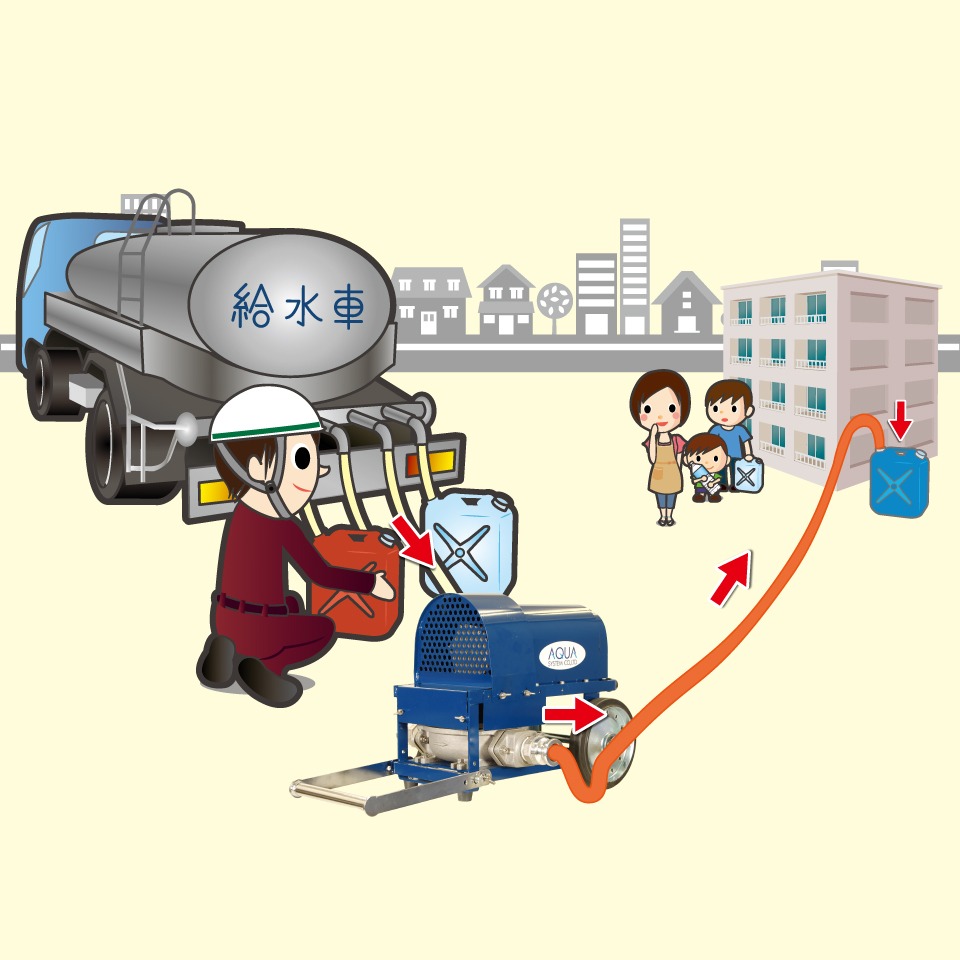

給水車から遠距離の移送に
ハンドダイヤフラムとは
ダイヤフラム（膜）と2つの弁で構成されるポンプです。ダイヤフラムを上下または左右に運動させて容積を変化させ吸込・吐出を行います。
最大の特徴はシーツレスであることで、薬品移送用に多く使用されています。

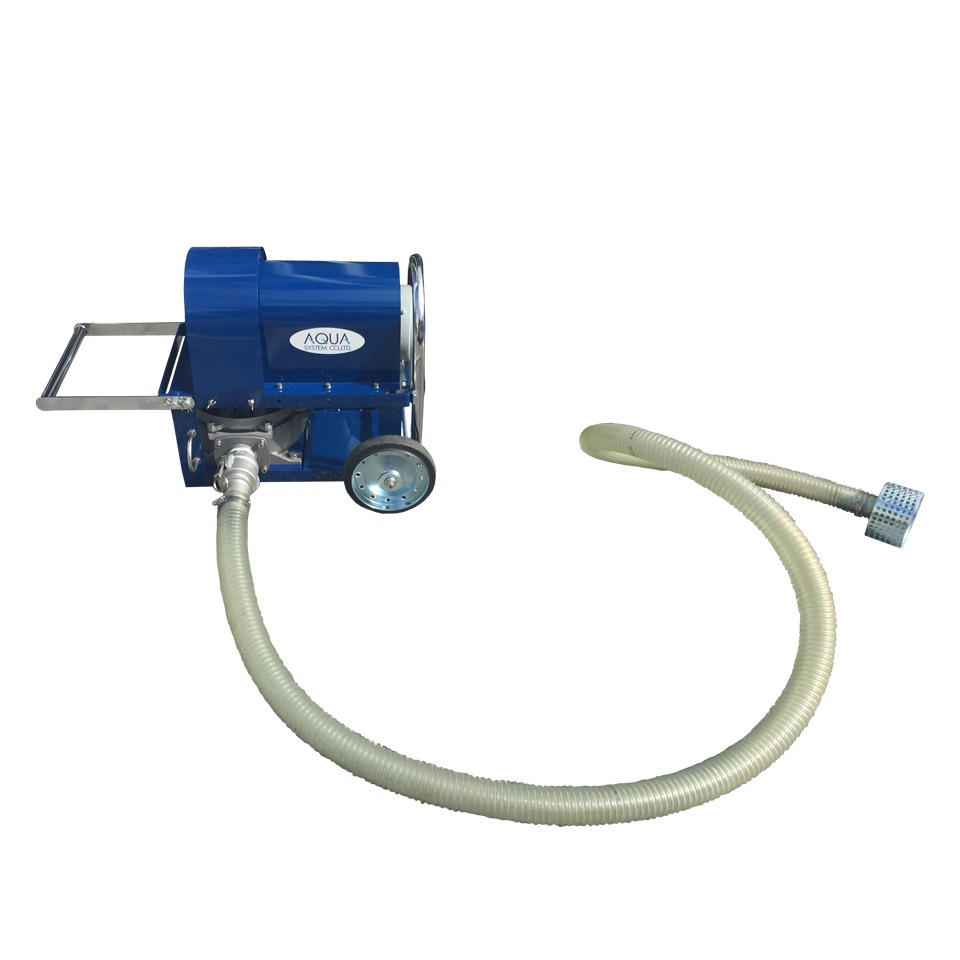

自給力があり、水にホースを投げ込むだけで使える！
- 本体を入れなくても良い
- 細穴にもホースが入れば使用可能
- 電源コード不要（手動式、電動の手動モード、エア式）
※写真・イラストが一部ハンドダイヤフラムとなっておりますが、ダイヤフラムの説明・用途としては変わらない点はそのまま掲載しております
改善例
水質調査のため、地下水をくみ上げたい
現状・問題
- 手動ポンプで半日かかって作業している
- 重労働で腰が痛くなる
改善例
半日かかっていたくみ上げ作業が1時間に短縮
- 環境改善
- 経費削減
- 重労働負担軽減
Specification仕様
| 型式 | EDO-40 | EDO-50 | EDO-50H | |
|---|---|---|---|---|
| 使用液体 | オイル・灯油・軽油・水 | |||
| 使用可能粘度（cP) | 5,000 | |||
| 駆動方式 | 電動100V、手動 | |||
| 周波数（Hz） | 50/60 | 50/60 | ||
| 定格電流（A） | 5.1/4.5 | 8.7/7.9 | ||
| 定格回転数（rpm） | 1420/1700 | 1440/1730 | ||
| 消費電力（W） | 345/325 | 632/604 | ||
| 出力軸トルク（Nm） | 50Hz | 47 | 94 | 187 |
| 60Hz | 39.2 | 78 | 156 | |
| 吐出量（L/MIN） | 50Hz | 25 | 80 | 40 |
| 60Hz | 30 | 100 | 50 | |
| 最大吸込揚程（m） | 4 | 5 | ||
| 最大押上揚程（m） | 7 | 12 | ||
| 付属品 | 踏板 | – | ||
| キャリー | ○ | |||
| ネジ式フランジ | Rc1”1/2 | 吸入側：R2、吐出側：Rc2 | ||
| レバーカプラ | – | |||
| ホース | -（推奨内径Φ38） | -（推奨内径Φ50） | ||
| 材質 | ポンプ・ハンドル | AL | ||
| パッキン | NBR（補強布入） | |||
| 質量（kg） | 36.5 | 60.0 | ||
