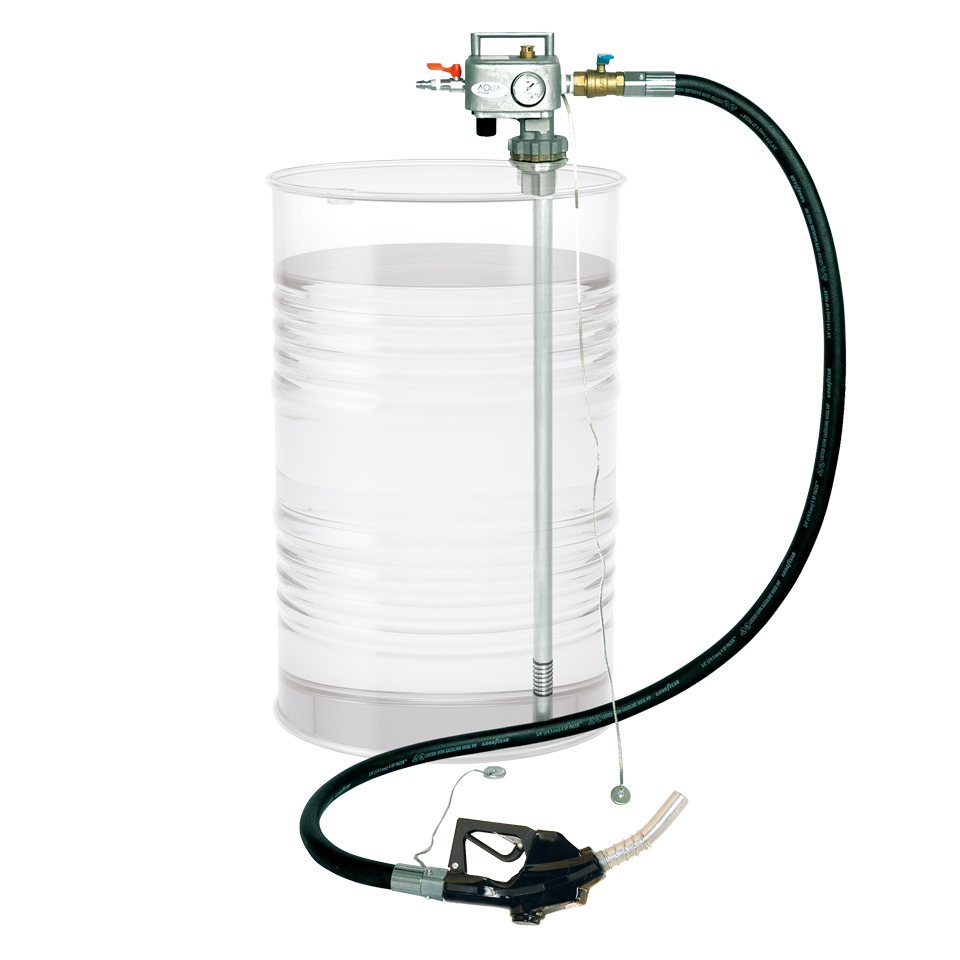

エアプレッシャーポンプオートストップガン付(APD-20GATN/APD-25GATN)

エアプレッシャーポンプ APD-20(25)GATN
APD-20GATN

オートストップガンノズル ATNH-25
APD-25GATN

オートストップガンノズル ATNH-25
APD-20GATN用オートストップガンノズル(ATNH-20)

オートストップガンノズル ATNH-25
APD-25GATN用オートストップガンノズル(ATNH-25)

商品紹介

圧縮エアで内圧を利用し移送するポンプ
残液最少で省エネ・引火性の高い液体も安全に小分けに最適

エアプレッシャーポンプ APDシリーズ

《APDシリーズ 吐出専用》
APD-20(25)GATN(灯油・軽油用/オートストップガン付)

◎電気を使用しない防爆仕様
エア圧を利用して液体を吐出するポンプです。電気を一切使用しないため防爆地域でも安心して利用して下さい。
さらにG・AS・SUSタイプにはアース線が標準装備で静電気対策も万全です。
アース線は接地しているドラム缶や柱、移送先の容器等に取り付けてください。

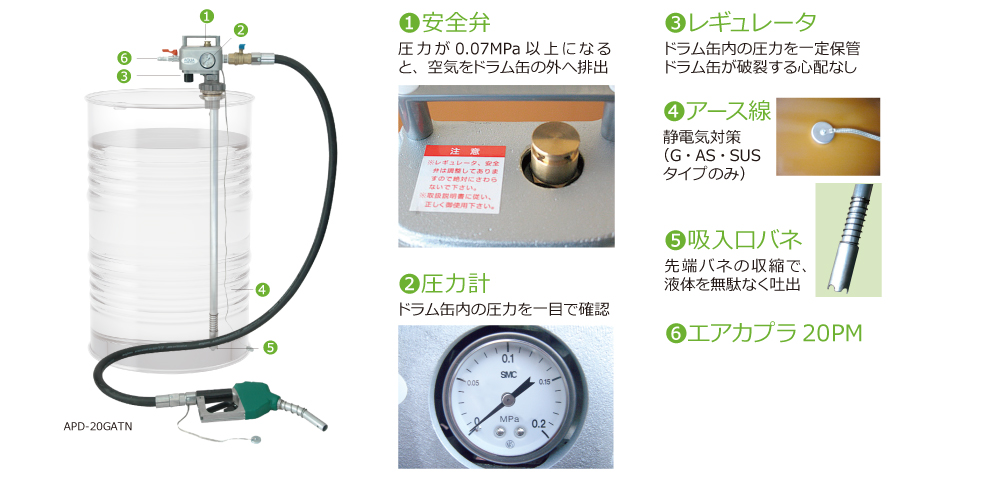

◎二重安全構造で安心
APDはドラム缶を密閉させ缶内を加圧するので安全面にも十分配慮しています。
自動減圧弁(レギュレーター)はドラム缶内の圧力を一定に保つとともに、一定の圧力(0.025Mpa)以上になるのを防止します。
安全弁は万が一圧力が上昇しても0.07Mpa以上になると圧縮空気をドラム缶の外へ逃がすように設計しておりますので
ドラム缶が破裂する事はありませんのでご安心下さい。

◎密閉保管可能
揮発性の高い液体を密閉式のため、安全に保管できます。引火性液体も揮発の心配ありません。

◎故障が少ない
モーター類を使用せず流路に障害物がない為、少々のスラッジや小さな浮遊物混入であれば対応可能です。

◎液体を無駄なく吐出
吐出用のポンプはエアの圧力により液体を吐出するためドラム缶内の液体が他の電動・手動ポンプに比べて無駄なく吐出できます。
缶内に残るのは深さ約5mm(約200cc程度・テスト値)程度です。

◎吐出方法も選択可能
流路を妨げないボールバルブタイプと、片手で操作可能な手動ガンノズルタイプ(型式末尾にNがつくタイプ)がございます。
ボールバルブノズル、手動ガンノズル、オートストップガンノズルに変更可能です。

《メリット》
●満タン時、自動ストップするから溢れない
●残液少(約200cc)、無駄なく吐出可能
●揮発性、引火性液体も安全移送
●コンプレッサ1馬力駆動で静音
●空気消費量が少く省エネ
●少量の小さな異物混入であればOK
●連続運転可能

《特長》
●オートストップガン付き
●JIS規格200Lクローズドラム缶(大栓G2)専用
●ドラム缶密閉加圧式で吐出専用、回収不可
●レギュレータと安全弁の2重減圧で安心
●静電気対策アース線付き(G,AS,SUSタイプのみ)

《エアプレッシャーポンプのしくみ》
ドラム缶に減圧した圧縮エアを挿入し、ドラム缶の内圧を変化させることにより液体を吐出・吸入するポンプです。
流路に障害物がないため、異物の混入した液体や粘度(3,000cPまで)のある液体にも対応でき故障がありません。
また、エア式ですので引火、爆発の恐れのある液体や環境でも使用できます。
※流量計・ガンノズル付は異物混入不可


《吐出のしくみ》

吐出のしくみ

レギュレータ(減圧弁)の設定の仕方(APDシリーズ)

出荷時は、“コンプレッサー投入圧が0.7MPaの時にドラム缶内の圧力が0.025MPa”になるように設定しております。
ドラム缶の種類により変形する場合もあるため初期設定を0.025MPaにしておりますが、お客様が高い性能を求められる場合には0.05Mpa近くまで上げることも可能です。但し、0.05MPaの圧力で使用する場合には、圧縮エアをドラム缶内に注入した際にドラム缶内の圧力変化により、天板が大きな音を鳴らすことがありますので、作業場周辺への配慮をお願いいたします。また、付属の安全弁は(0.05Mpa)で開くように設定されておりますのでご了承下さい。

安全のため、絶対に0.05MPa以上には設定しないでください

レギュレータ(減圧弁)の設定の仕方

設定方法(レギュレータ SMC AR25)
①コンプレッサー投入圧が1MPa以下であることを確認してください。
②ドラム缶内に圧力が掛かっていないことを確認してください。
③調圧ハンドルが回らない時はロックが掛かっている状態ですので、調圧ハンドルを下に引っ張って解除してください。
④調圧ハンドルは、正面から見て右回転でドラム缶内の圧力を高く、左回転で低く出来ます。
⑤調圧ハンドルの調整は必ず手で行ってください。工具等を使用しますと、故障の原因となります。
⑥圧力調整後、調圧ハンドルを上に押せばロック状態になります。ロックされにくい時は左右に少しづつ回しながら、上に押してください。

追 記:残圧処理(ドラム缶圧力除去)を行う必要がある場合は、当レギュレータで行わず、必ず本体裏側のエア抜バルブで行ってください。圧縮空気(エアカプラ等)を抜くことでは、残圧処理は出来ません。

《改善例》

ドラム缶内の残液少なく吐出したいとき
現状・問題
×防爆モーター式電動ポンプは高額
×ドラム缶内に残液する
×メンテナンスが大変
×手作業は危険で重労働
×引火性液体で取り扱うのが危険
改善例
引火性液体も安全に小分け 缶内ムダ無く吐出
〇時間短縮 〇工数削減 〇経費削減 〇安全確保

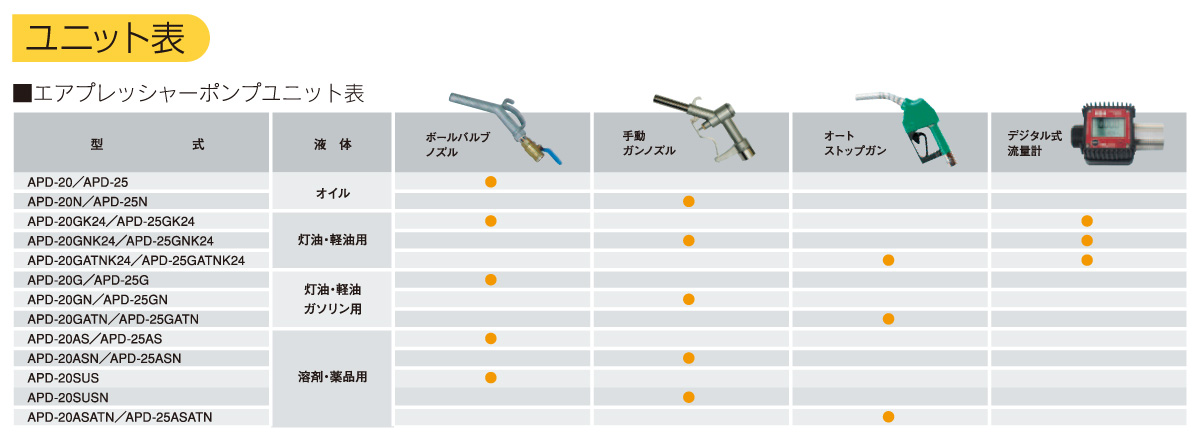

仕様表

オイル用/灯油・軽油・ガソリン用

APDシリーズ
型式 APD-20 APD-25 APD-20N APD-25N APD-20G APD-25G APD-20GN APD-25GN
使用可能容器 200Lクローズドラム缶(JIS規格:大栓G2/小栓G3/4)密閉加圧式
使用液体 オイル 灯油・軽油・ガソリン
使用可能粘度(cP) 3,000
最大吐出量(1cP時/L/min) 65 150 55 80 55 115 50 70
最大押上揚程(m) 2
付属品 ノズル ボールバルブ 手動ガン(GN-AL20/25) ボールバルブ 手動ガン(GN-AL20/25)
ホース材質 PVCホース 耐油ゴムホース
ホース(内径×長さ) Φ25×2m Φ32×2m Φ25×2m Φ32×2m Φ19×2m Φ25×2m Φ19×2m Φ25×2m
エア接続口 エアカプラプラグ(オス)
アース線
接液部材質 本体・ノズル AL/Bs/SUS/CAC
パッキン NBR/FKM
質量(kg) 4.4 5.6 4.3 5.1 6.4 8.8 6.3 8.3
取付可能
オプション
※標準品には
付属しません
オートストップ
ガンノズル
ATNH-20 ATNH-25 ATNH-20 ATNH-25
流量計 オイル1,000cP以下専用
MK33-25OLディスク(機械式デジタル表示)
オイル1,000cP以下専用
MK33-25OLディスク(機械式デジタル表示)
灯油・軽油専用
MK33-25OLディスク(機械式デジタル表示)TB-K24-FMタービン(液晶デジタル表示)
灯油・軽油専用
TB-K24-FMタービン(液晶デジタル表示)
灯油・軽油専用
MK33-25OLディスク(機械式デジタル表示)TB-K24-FMタービン(液晶デジタル表示)
灯油・軽油専用
TB-K24-FMタービン(液晶デジタル表示)

※オートストップガンは、灯油・軽油専用のため、その他の液体にはご使用いただけません。
※オプション流量計を取付ける場合、別途継手が必要になります。
※流量計(TB-K24-FM)は、デジタル表示画面のため火気厳禁(防爆)地域でのご使用はできません。
※流量計(TB-K24-FM)は、灯油・軽油専用のため、その他の液体にはご使用いただけません。
※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。

【オプション】ダブルジョイント 45度スイベル

本製品はガンノズルの継手部分を45度ジョイントするスイベルをお選び頂くこともできます。【材質:真鍮/AL】
ダブルジョイント 45度スイベル
「ダブルジョイント 45度スイベル」回転します。

ダブルジョイント 45度スイベル
接続口径:Rc3/4 接続ホース:20A

ダブルジョイント 45度スイベル
接続口径:Rc1 接続ホース:25A

※「ダブルジョイント 45度スイベル」は灯油・軽油用のオートストップガンノズルのみ対応しております。
