エアプレッシャーポンプ 電池式センサーオートストップガン付(APD-20ATNB/APD-20GATNB)

エアプレッシャーポンプ (APD-20ATNB/APD-20GATNB)
APD-20ATNB

エアプレッシャーポンプ (APD-20ATNB/APD-20GATNB)
APD-20GATNB

エアプレッシャーポンプ (APD-20ATNB/APD-20GATNB)

APD-20(G)ATNB用オートストップガンノズル(ATNB-20)



エアプレッシャーポンプ (APD-20ATNB/APD-20GATNB)

APD-20GATNB 使用イメージ



商品紹介

圧縮エアで内圧を利用し移送するポンプ
エア駆動式初の中粘度までのオイル対応オートストップガンノズル仕様

※対応オイルにつきましてはお問い合わせください

エアプレッシャーポンプ APDシリーズ

《APDシリーズ 吐出専用》
APD-20(G)ATNB(灯油・軽油用/電池式センサーオートストップガン付)

◎ポンプ本体は電気を使用しない仕様
(電池式センサーオートストップガンの構造上、専用の乾電池を使用します。火気厳禁エリア専用や防爆仕様ではございません。)
エア圧を利用して液体を吐出するポンプです。ポンプ本体はエア駆動式、オートストップガンノズルは乾電池式となります。
Gタイプにはアース線が標準装備で静電気対策も万全です。
アース線は接地しているドラム缶や柱、移送先の容器等に取り付けてください。

◎二重安全構造で安心
APDはドラム缶を密閉させ缶内を加圧するので安全面にも十分配慮しています。
自動減圧弁(レギュレーター)はドラム缶内の圧力を一定に保つとともに、一定の圧力(0.025Mpa)以上になるのを防止します。
安全弁は万が一圧力が上昇しても0.07Mpa以上になると圧縮空気をドラム缶の外へ逃がすように設計しておりますので
ドラム缶が破裂する事はありませんのでご安心下さい。

◎密閉保管可能
密閉式のため、安全に保管できます。※引火性液体は電池式センサーオートストップガンではご利用頂けません。

◎故障が少ない
モーター類を使用せず流路に障害物がない為、少々のスラッジや小さな浮遊物混入であれば対応可能です。

◎液体を無駄なく吐出
吐出用のポンプはエアの圧力により液体を吐出するためドラム缶内の液体が他の電動・手動ポンプに比べて無駄なく吐出できます。
缶内に残るのは深さ約5mm(約200cc程度・テスト値)程度です。

◎吐出方法も選択可能
流路を妨げないボールバルブタイプと、片手で操作可能な手動ガンノズルタイプ(型式末尾にNがつくタイプ)がございます。
ボールバルブノズル、手動ガンノズル、オートストップガンノズルに変更可能です。
※電池式センサーオートストップガンでなくなる場合は使用液体が異なるようになります。

《メリット》
●満タン時、自動ストップするから溢れない
●残液少(約200cc)、無駄なく吐出可能
●コンプレッサ1馬力駆動で静音
●空気消費量が少く省エネ
●少量の小さな異物混入であればOK
●連続運転可能

《特長》
●エア駆動式で中粘度までのオイル移送ができる電池式センサーオートストップガン付き
●JIS規格200Lクローズドラム缶(大栓G2)専用
●ドラム缶密加圧式で吐出専用、回収不可
●レギュレータと安全弁の2重減圧で安心
●静電気対策アース線付き(Gタイプのみ)

《エアプレッシャーポンプのしくみ》
ドラム缶に減圧した圧縮エアを挿入し、ドラム缶の内圧を変化させることにより液体を吐出・吸入するポンプです。
流路に障害物がないため、異物の混入した液体や粘度(1,500cPまで)のある液体にも対応でき故障がありません。
※流量計・ガンノズル付は異物混入不可


《吐出のしくみ》

吐出のしくみ

ダブルジョイント 45度スイベル

本製品はガンノズルの継手部分を45度ジョイントするスイベルを採用しております。【材質:真鍮/AL】
ダブルジョイント 45度スイベル
「ダブルジョイント 45度スイベル」回転します。

ダブルジョイント 45度スイベル
接続口径:Rc3/4 接続ホース:20A

※「ダブルジョイント 45度スイベル」は灯油・軽油用のオートストップガンノズルのみ対応しております。

レギュレータ(減圧弁)の設定の仕方(APDシリーズ)

出荷時は、“コンプレッサー投入圧が0.7MPaの時にドラム缶内の圧力が0.025MPa”になるように設定しております。
ドラム缶の種類により変形する場合もあるため初期設定を0.025MPaにしておりますが、お客様が高い性能を求められる場合には0.05Mpa近くまで上げることも可能です。但し、0.05MPaの圧力で使用する場合には、圧縮エアをドラム缶内に注入した際にドラム缶内の圧力変化により、天板が大きな音を鳴らすことがありますので、作業場周辺への配慮をお願いいたします。また、付属の安全弁は(0.05Mpa)で開くように設定されておりますのでご了承下さい。

安全のため、絶対に0.05MPa以上には設定しないでください

レギュレータ(減圧弁)の設定の仕方

設定方法(レギュレータ SMC AR25)
①コンプレッサー投入圧が1MPa以下であることを確認してください。
②ドラム缶内に圧力が掛かっていないことを確認してください。
③調圧ハンドルが回らない時はロックが掛かっている状態ですので、調圧ハンドルを下に引っ張って解除してください。
④調圧ハンドルは、正面から見て右回転でドラム缶内の圧力を高く、左回転で低く出来ます。
⑤調圧ハンドルの調整は必ず手で行ってください。工具等を使用しますと、故障の原因となります。
⑥圧力調整後、調圧ハンドルを上に押せばロック状態になります。ロックされにくい時は左右に少しづつ回しながら、上に押してください。

追 記:残圧処理(ドラム缶圧力除去)を行う必要がある場合は、当レギュレータで行わず、必ず本体裏側のエア抜バルブで行ってください。圧縮空気(エアカプラ等)を抜くことでは、残圧処理は出来ません。

《改善例》

吹きこぼしをせずに中粘度までのオイルの移送をドラム缶内の残液少なく吐出したいとき
現状・問題
×ドラム缶内に残液する
×メンテナンスが大変
×手作業は危険で重労働
×オイルを吹きこぼしのない自動停止機能付きガンで移送したい
改善例
缶内ムダ無く吐出し、中粘度までのオイル吹きこぼしも防げる
〇時間短縮 〇工数削減 〇経費削減 〇安全確保

仕様表

オイル(※中粘度)用/灯油・軽油用

APDシリーズ
型式 APD-20ATNB APD-25GATNB
使用可能容器 200Lクローズドラム缶(JIS規格:大栓G2/小栓G3/4)密閉加圧式
使用液体 中粘度オイル 灯油・軽油
使用可能粘度(cP) 1,500
最大吐出量(1cP時/L/min) 近日公開 近日公開
最大押上揚程(m) 2
付属品 ノズル 電池式センサーオートストップガン(ATNB-20)

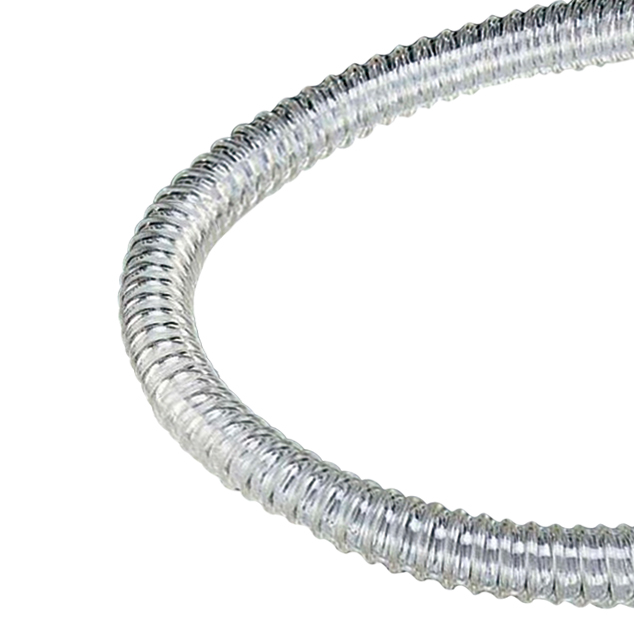

ホース材質 PVCホース 耐油ゴムホース
ホース(内径×長さ) Φ25×2m
エア接続口 エアカプラプラグ(オス)
アース線
接液部材質 本体・ノズル AL/CAC
パッキン PTFE/FKM
重量(kg) 5.2 7.2

※電池式センサーオートストップガン(ATNB-20)は、灯油・軽油専用のため、その他の液体にはご使用いただけません。
※電池式センサーオートストップガン(ATNB-20)を利用してのオプション流量計を取付けは推奨しておりません。
※ポンプ本体はエア駆動式ですが、防爆ではございません。
