ペール缶・一斗缶用ポンプ
エア式ダイヤフラムペールポンプ
- DF4P-15G
- DF4P-15AS
- DF4P-15SUS
低粘度液体を素早く移送可能
吐出専用モデル
- 使用可能液体
- オイル ／灯油 ／軽油 ／ガソリン ／溶剤
- 粘度
- 4,000cP以下（G）2,500cP以下（AS/SUS）
- コンプレッサー
- 3馬力
ラインナップ

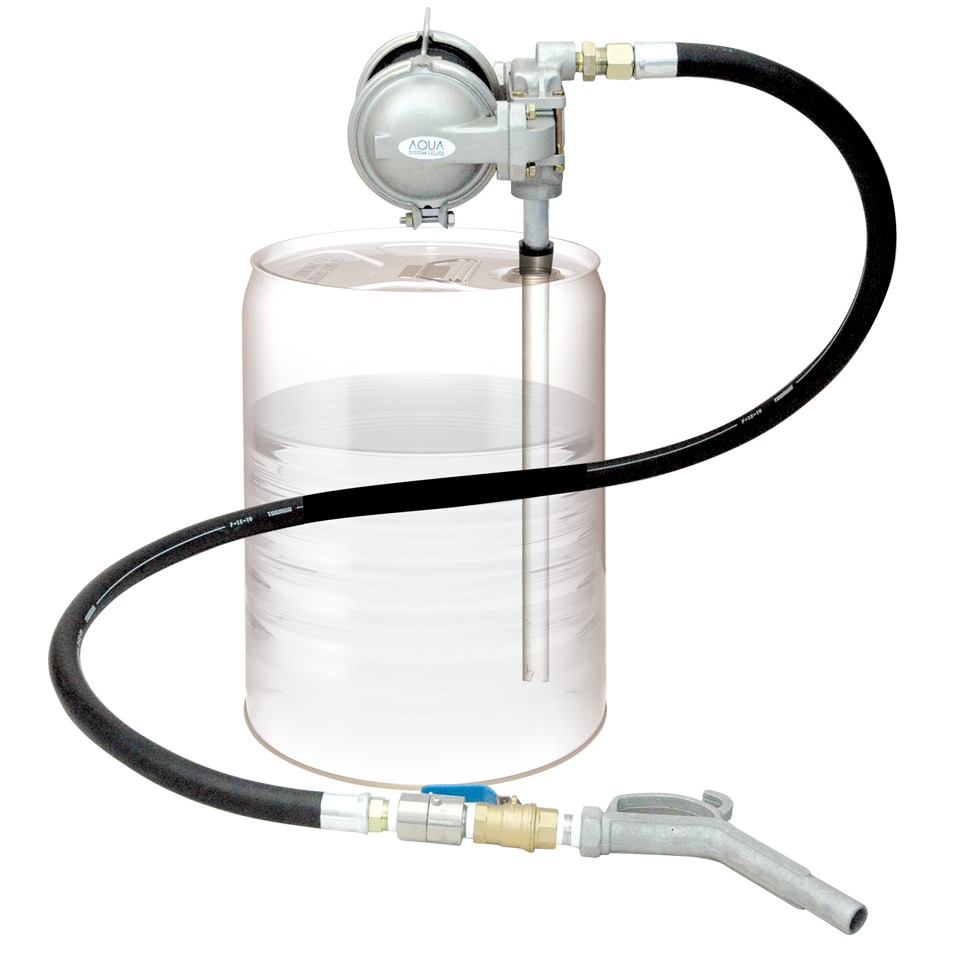

- DF4P-15G
- オイル・灯油・軽油・ガソリン用

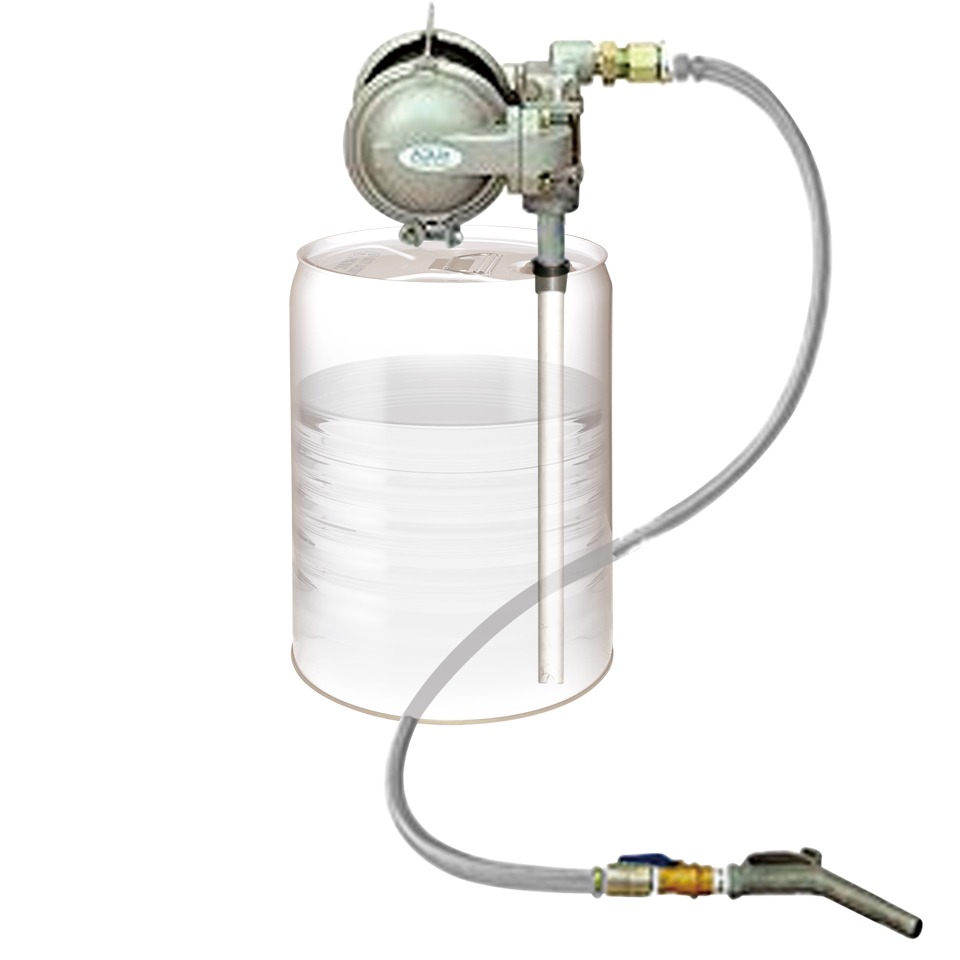

- DF4P-15AS
- 溶剤用

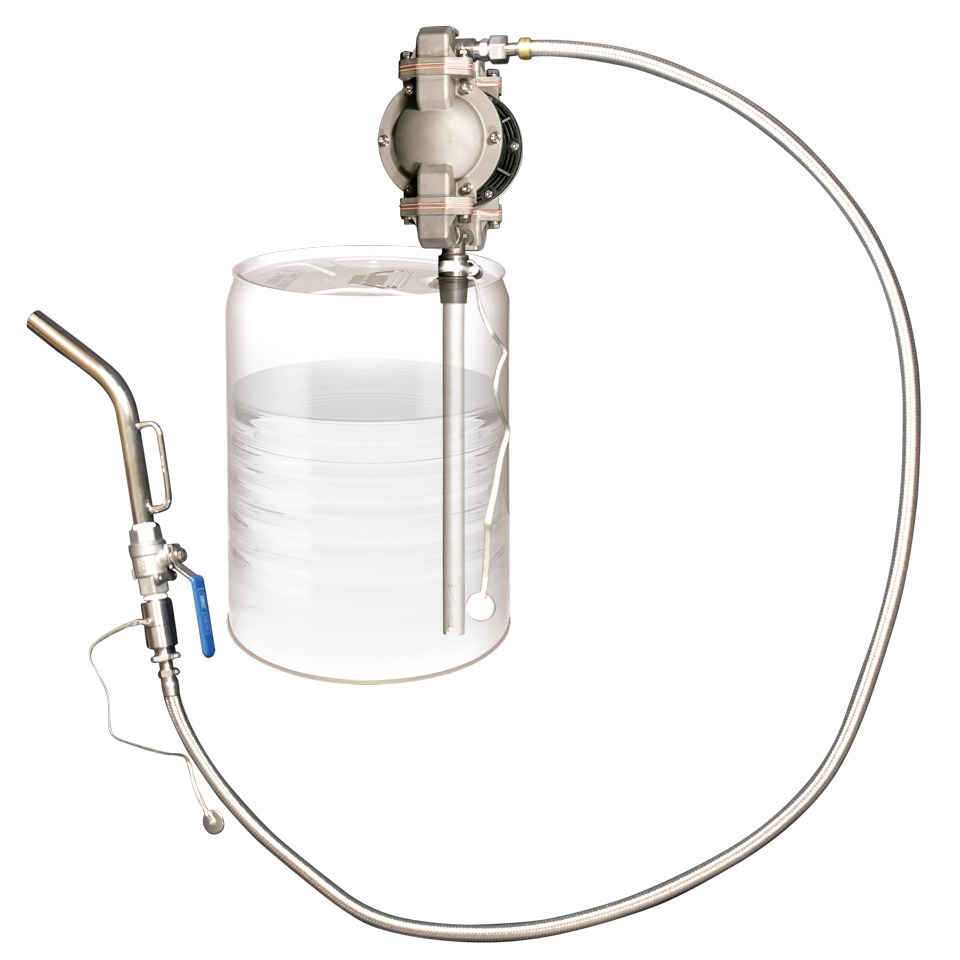

- DF4P-15SUS
- 溶剤用
FEATURE特徴
メリット
- 中粘度液体も効率よく移送
- 引火性液体や少量の小さな異物混入であれば使用可能
- 横引きや高揚程移送に最適
特長
- 連続運転可能
- 押上げ能力が20-30m
※エアフィルター・ルブリケーターを必ず使用してください。
-

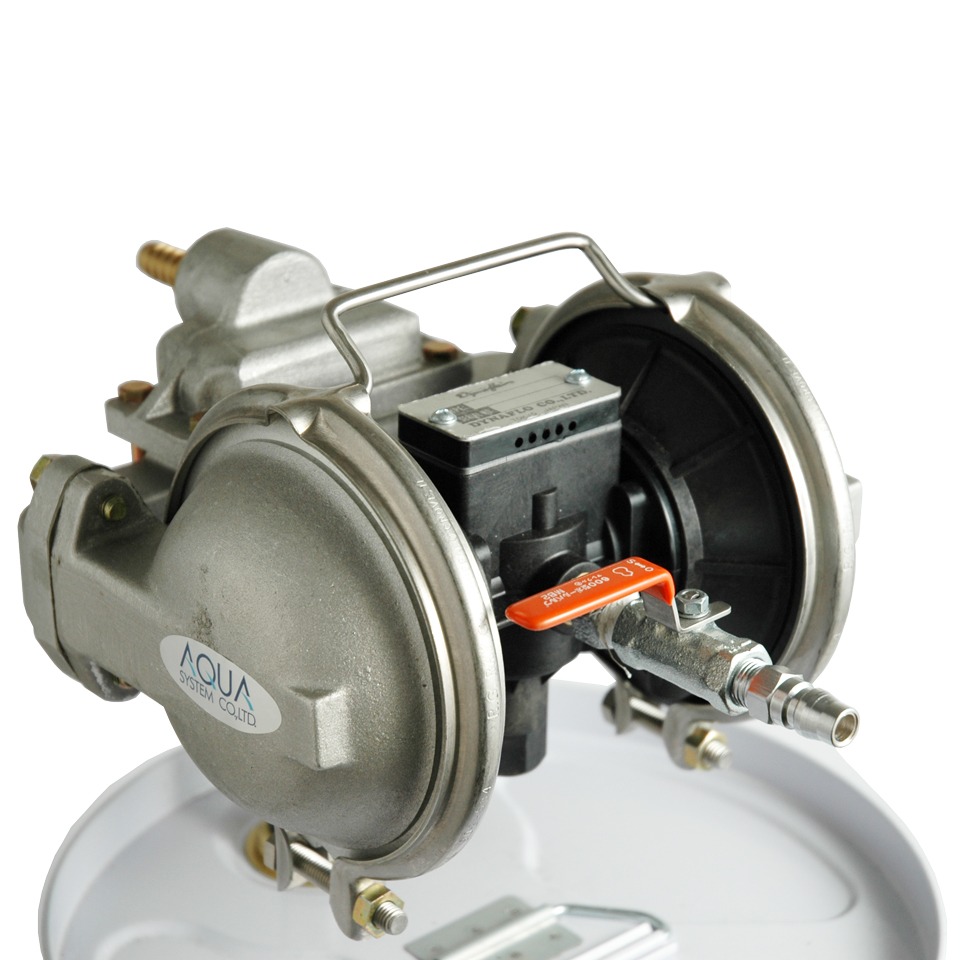

エア駆動
圧縮エアで駆動します。防爆環境でも安心してご使用できます。
-
高粘度の液体に対応
4,000cPまでの液体でも使用可能です。オイル用Gタイプと溶剤・薬品用のASタイプがございます。
※AS・SUSタイプは2,500cP以下
Details詳細
改善例
エンジンオイルやギアオイルの連続した移送と小分けに
現状・問題
- ペール缶の年間使用数が多いため、手作業だと時間がかかり重労働
- 電動だと定格があり連続して使用できない
- 冬季、粘度の高いオイルが小分けできない
改善例
手作業がなくなり、数時間かけていた作業を改善
連続して使用できるから時間を有効活用
- 時間短縮
- 工数削減
- 重労働負担軽減
Specification仕様
オイル・灯油・軽油用
溶剤用
| 型式 | DF4P-15AS | DF4P-15SUS | |
|---|---|---|---|
| 回収物 | 溶剤※ | ||
| 使用可能粘度（cP） | 2,500 | ||
| 駆動源 | エア | ||
| 空気消費量（L/min） | 250 | ||
| 推奨供給圧力（Mpa） | 0.1～0.3 | ||
| 最大吐出量（1cP時/L/min） | 28 | ||
| 最大吐出揚程（m） | 30 | ||
| 最大吸入揚程（m） | 2 | ||
| 付属品 | ホース材質（内径×長さ） | SUS304ホース（Φ15×2ｍ） | |

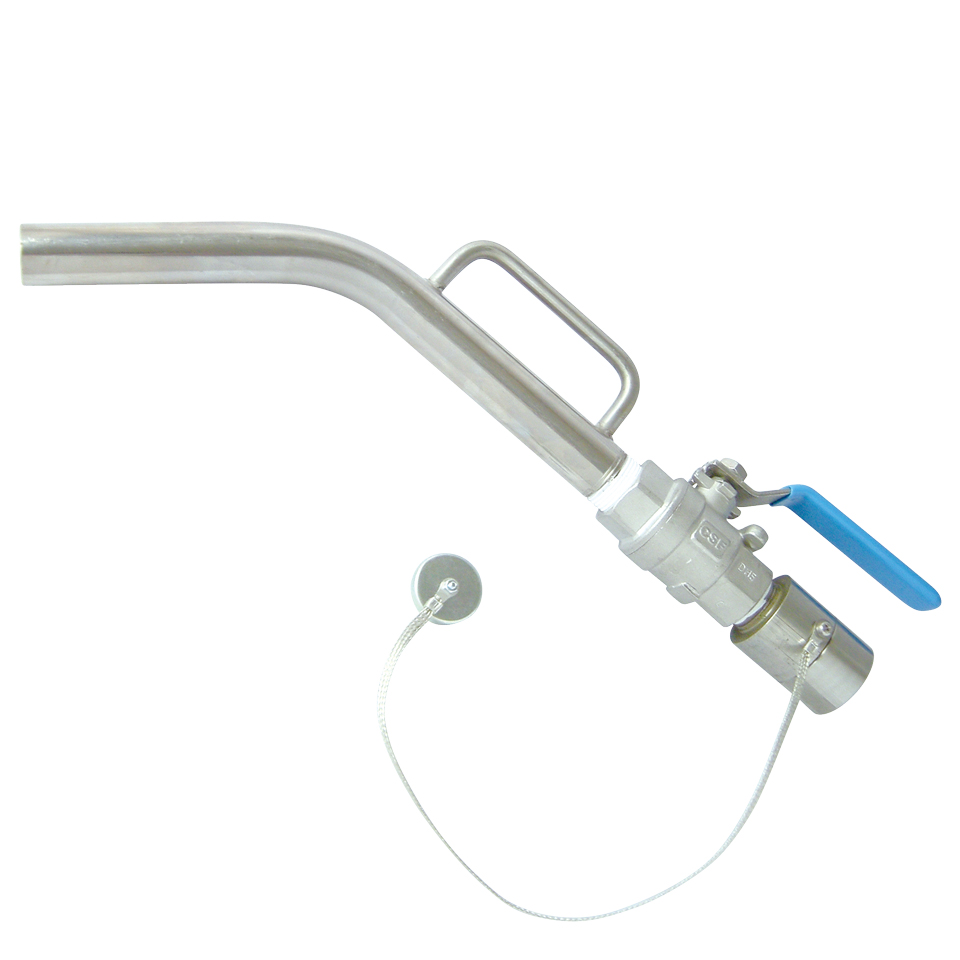

| ノズル | ボールバルブノズル | ボールバルブノズル | |
| エア接続口 | エアカプラプラグ（オス） | ||
| アース線 | 〇 | ||
| 吸入パイプ外形（Φ） | 38 | 25 | |
| 接液部材質 | 本体 | AL/SUS/Bs | SUS |
| パッキン | PTFE/FFKM | ||
| 質量（kg） | 5.2 | 6.0 | |
※TPC-ETとは・・・サーモプラスチック高ポリマーエーテルの略です。
※溶剤をご使用の場合は材質を侵さないものに限ります。
※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。
