エア式ドラムポンプ（ハンディポンプ）
無給油エアモーター式ケミカルドラムポンプ
- CHD1-20ASUS
- CHD1-20ASUSV
- CHD1-20ASUSN
接液部材質SUS・PTFE・FFKM採用で、対応液体が弊社従来品（CHD-20ASUS）より増えました！火気厳禁地域での溶剤の移送に
吐出専用モデル
- 使用可能液体
- 溶剤
- 粘度
- 100cP以下
- コンプレッサー
- 5馬力
ラインナップ

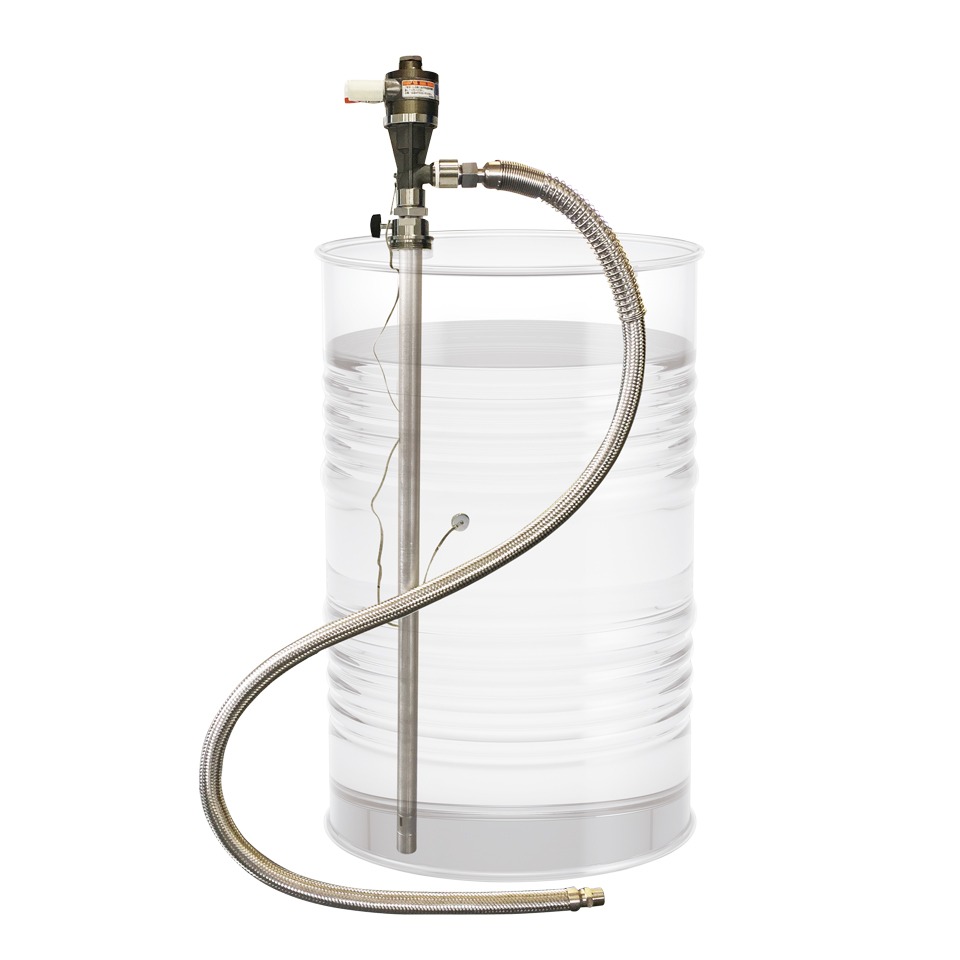

- CHD1-20ASUS
- 溶剤用

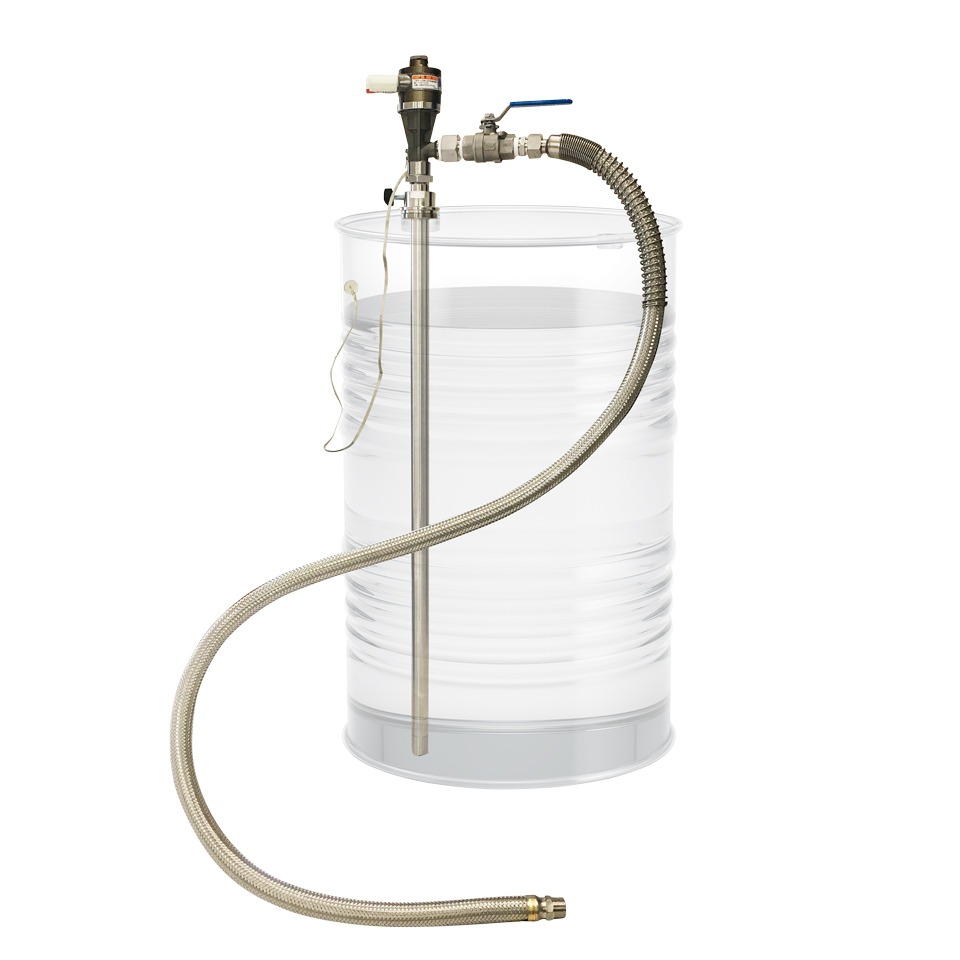

- CHD1-20ASUSV
- 溶剤用／ボールバルブ付

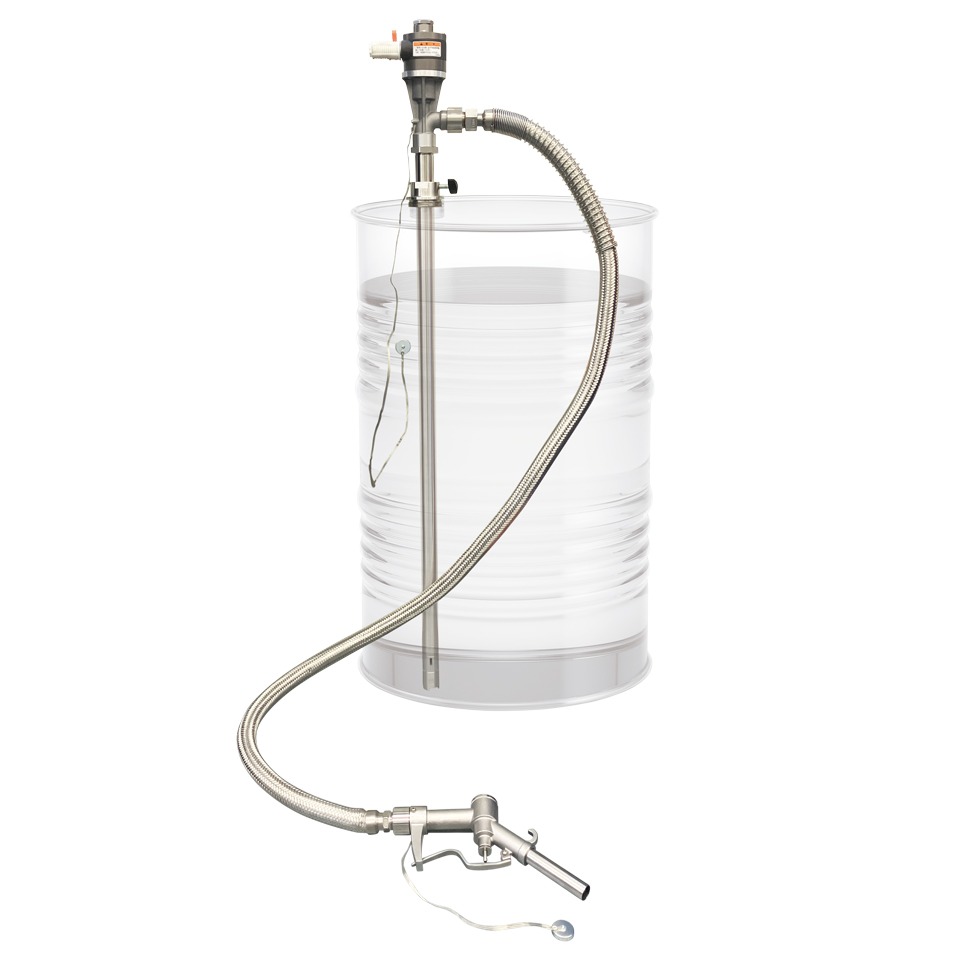

- CHD1-20ASUSN
- 溶剤用／ガンノズル付
FEATURE特徴
メリット
- 無給油エアモーター式
- 軽量でコンパクトなボディ
- 安価
特長
- エア駆動の為、安心・安全
- JIS規格200Lクローズドラム缶（大栓G2）専用
- 低粘度溶剤用（100cP以下）
- 吐出量20L/min（ノズル有）
- 吐出専用
Details詳細
現場
金属メッキ工場や半導体 製造用などだけでなく、化学薬品工場、薬品倉庫などの現場でも活躍。また、上水排水処理、薬行、研究所や学校、病院でも使用されております。揮発性が高い場所や引火性の高い場所、防爆地域、火気厳禁エリアではエア式モデル（CHD1-20ASUSN）をご利用ください。
こんなところで使えます！
- リチウムバッテリ（二次電池）
- 染色、半導体、消毒液製造、自動車、電化製品工場
- 金属メッキ工場表面処理に
- 新エネルギー分野
こんな液体に対応！
- アルコール
- シンナー
- アセトン
- メタノール
- MEK等…
ボールバルブ・ガンノズル付について
オプションでボールバルブ仕様にも対応！
ボールバルブを取り付けることで、液体吐出時バルブ開閉操作が可能
改善例
アルコールやシンナーの小分けに
現状・問題
- 溶剤用のポンプは高額
- 手動ポンプは時間がかかり疲れる
- ポンプがすぐに故障する
改善例
安くて長持ちするので経費削減できた
軽くてドラム缶からの移し替えが楽
- 時間短縮
- 経費削減
- 安全確保
- 重労働負担軽減
Specification仕様
| 型式 | CHD1-20ASUS | CHD1-20ASUSV | CHD1-20ASUSN | |
|---|---|---|---|---|
| 使用可能容器 | 200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） | |||
| 使用液体 | 溶剤※ | |||
| 使用可能粘度（cP) | 100 | |||
| 空気消費量（L/min） | 583（推奨供給圧力0.5Mpa時） | |||
| 使用空気圧（Mpa） | 0.4～0.6 | |||
| コンプレッサ（馬力） | 5 | |||
| 吐出圧力（Mpa） | 0.035 | |||
| 最大吐出量（1cP時/L/min） | 30 | 20 | ||
| 最大押上揚程（m） | 3.5 | |||
| 最大吸込揚程（m） | 2 | |||
| 付属品 | ノズル | – | 手動ガン（GN-SUS20） | |
| ボールバルブ | – | 〇 | – | |
| ホース材質（内径×長さ） | SUSホース（Φ19×2ｍ） | |||
| エア接続口 | エアカプラプラグ（オス） | |||
| 接続様式 | Rc3/4 | |||
| 接液部材質 | 本体・パイプ | SUS304/SUS（SCS13）/ETFE | ||
| パッキン | PTFE/FFKM | |||
| 質量（kg） | 7.0 | 7.5 | 8.1 | |
| 参考資料 | 図面 | 図面 | 図面 | |
※溶剤をご使用の場合は材質を侵さないものに限ります。
