電動式ドラムポンプ（ハンディポンプ）
電動式ケミカルドラムポンプ
- CHD-20HP
- CHD-20HPV
- CHD-20HPN
リーズナブルな価格を追求
過酸化水素（濃度30%）や硝酸（濃度30%）の移送に
吐出専用モデル
- 使用可能液体
- 溶剤
- 粘度
- 100cP以下
ラインナップ

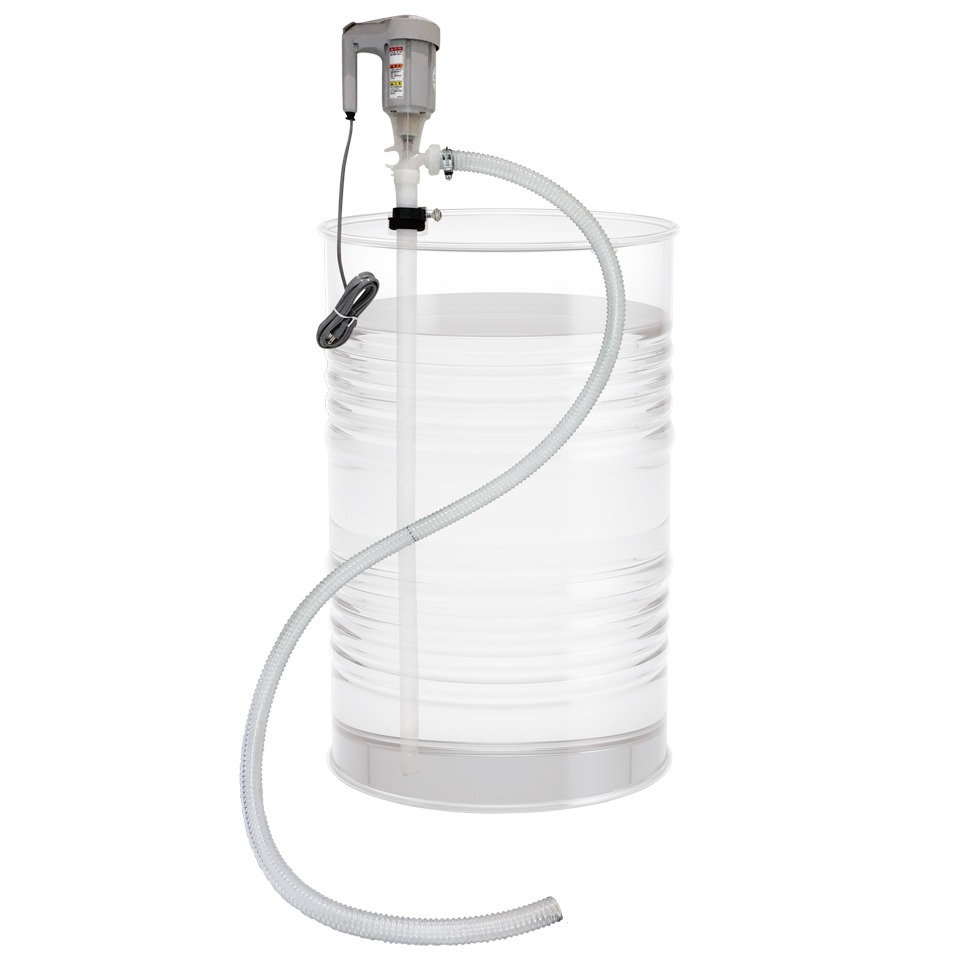

- CHD-20HP
- 溶剤用

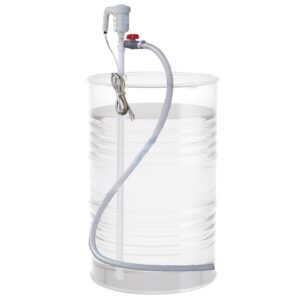

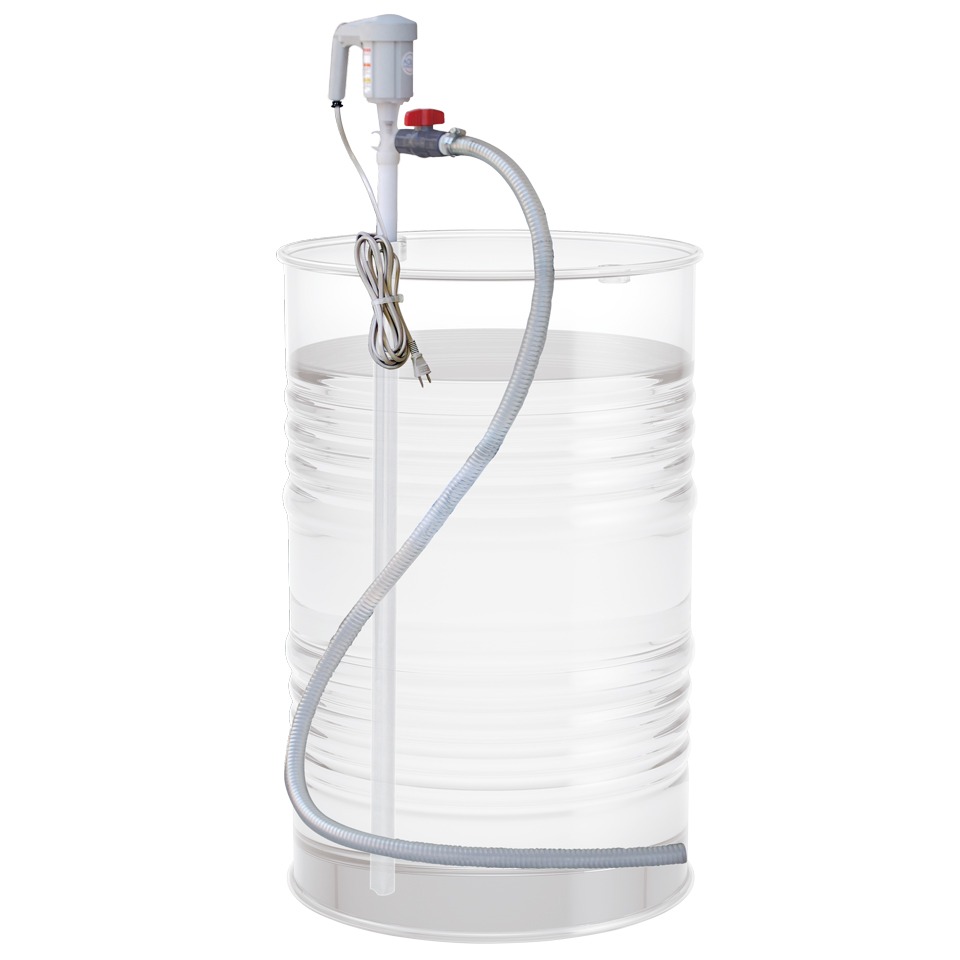

- CHD-20HPV
- 溶剤用／ボールバルブ付

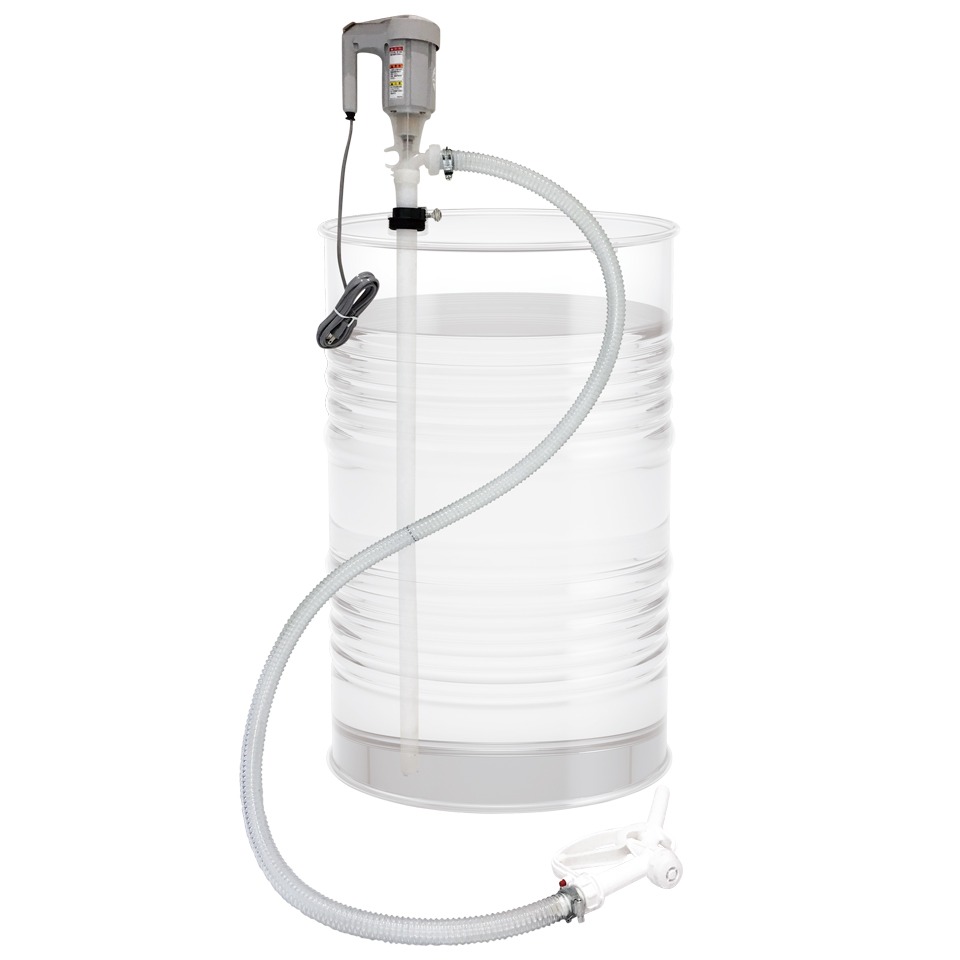

- CHD-20HPN
- 溶剤用／ガンノズル付
FEATURE特徴
メリット
- 連続運転可能
- 軽量でコンパクトなボディ
- 安価
- モーター部分の交換が可能
特長
- PSE（適合用品安全法）適合品の為、安心・安全
- JIS規格200Lクローズドラム缶（大栓G2）専用
- 低粘度溶剤用（100cP以下）
- 吐出専用
Details詳細

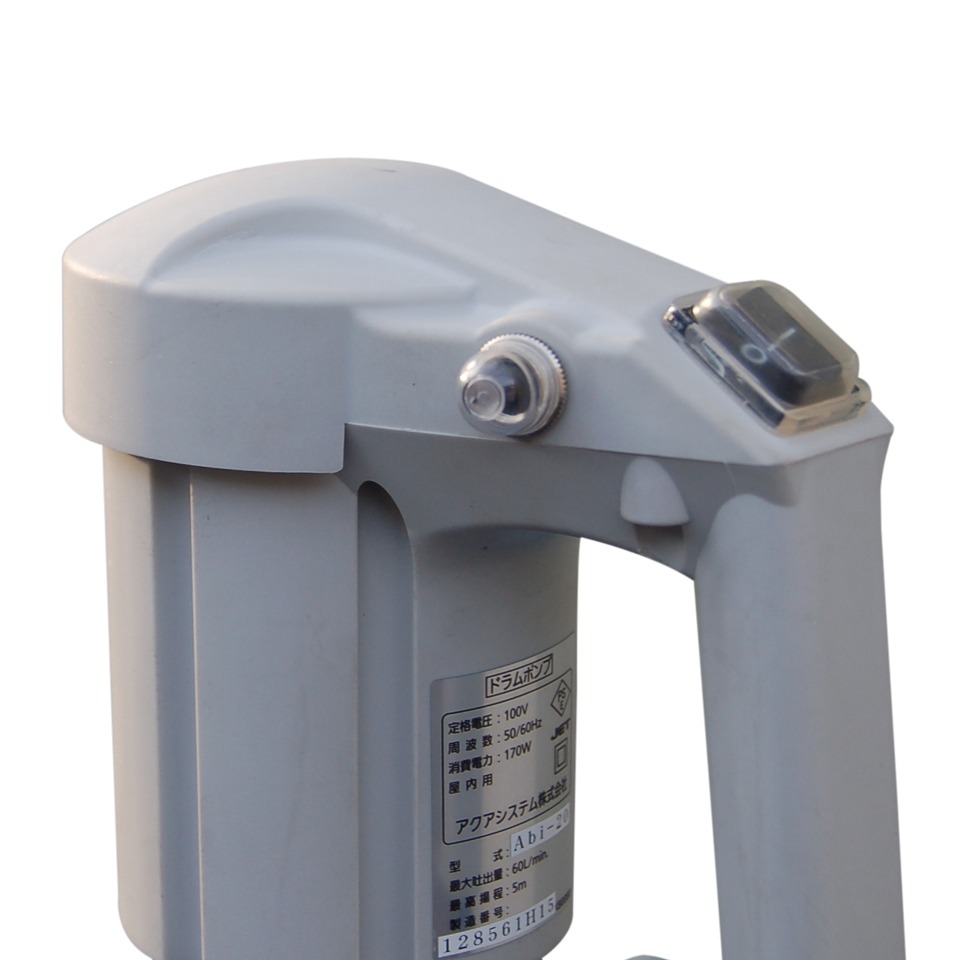

モーターヘッド部の交換
ヘッド部（モーター部）の着脱が容易のため、エアモータータイプを電動タイプに交換可能- モーターとパイプ（ポンプ部）の接続ネジを4本ドライバーで取り外します。
- 同じように組み付ければ交換完了です。
ボールバルブ・ガンノズル付について
ボールバルブ（V）
ボールバルブを取り付けることで、液体吐出時バルブ開閉操作が可能
ガンノズル（N）
片手で操作でき、手元で開閉操作が可能、ドライバー一本で取付簡単
※ステンレスを腐食させる液体はご使用いただけません。（ノズル内部に一部SUS部品あり）
改善例
過酸化水素（濃度30%）や硝酸（濃度30%）の小分けに
現状・問題
- 溶剤用のポンプは高額
- 手動ポンプは時間がかかり疲れる
- ポンプがすぐに故障する
改善例
安くて長持ちするので経費削減できた
軽くてドラム缶からの移し替えが楽
- 時間短縮
- 経費削減
- 安全確保
- 重労働負担軽減
Specification仕様
| 型式 | CHD-20HP | CHD-20HPV | CHD-20HPN | |
|---|---|---|---|---|
| 使用可能容器 | 200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） | |||
| 使用液体 | 溶剤※ | |||
| 使用可能粘度（cP) | 100 | |||
| 電源（V） | 100 | |||
| 電流（A） | 1.7 | |||
| 定格（分） | 連続運転可能 | |||
| 吐出圧力（Mpa） | 0.05 | |||
| 最大吐出量（1cP時/L/min） | 55 | 30 | ||
| 最大押上揚程（m） | 5 | |||
| 最大吸込揚程（m） | 2 | |||
| 付属品 | ノズル | – | 手動ガン（GN-PPW20） | |
| ボールバルブ | – | 〇 | – | |
| ホース材質（内径×長さ） | PVCホース（Φ25×2ｍ） | |||
| 接液部材質 | 本体・パイプ | PP/PTFE/ETFE/SUS316 | PP/PTFE/ETFE/SUS316/PVC | PP/PTFE/ETFE/SUS316/SUS304 |
| パッキン | FKM | FKM/EPDM | FKM/NBR | |
| 電源コード（m） | 3 | |||
| 質量（kg） | 2.5 | 2.7 | ||
※溶剤をご使用の場合は材質を侵さないものに限ります。
※引火性・揮発性のある液体にはご使用頂けません。
※手動ガンノズル付き(CHD-20PPN)は、ステンレスを腐食させる液体はおすすめできません。
※モーターヘッド部のエア式や電動式タイプへのそれぞれ交換はCHDはCHDシリーズ同士、CHD1はCHD1シリーズ同士間の交換は可能です。
Movie動画
ケミカルドラムポンプCHDシリーズ（ナレーション有）
※動画でご紹介しております製品には同型式での仕様違い等がございますのでご注意ください。
※製品は撮影時期当時のものとなります。現時点や販売時期によりましては、製品のデザインや仕様が異なる場合がございます。ご了承ください。
