エア式ドラムポンプ（ハンディポンプ）
エアモーター式ケミカルドラムポンプ

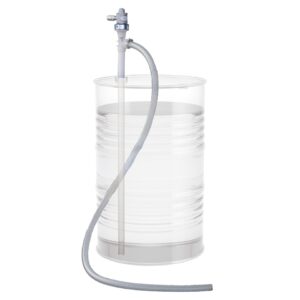

- CHD-20AHP
- CHD-20AHPV
- CHD-20AHPN
リーズナブルな価格を追求
火気厳禁地域でのアルカリ溶剤の移送に
吐出専用モデル
- 使用可能液体
- 溶剤
- 粘度
- 100cP以下
- コンプレッサー
- 5馬力
ラインナップ

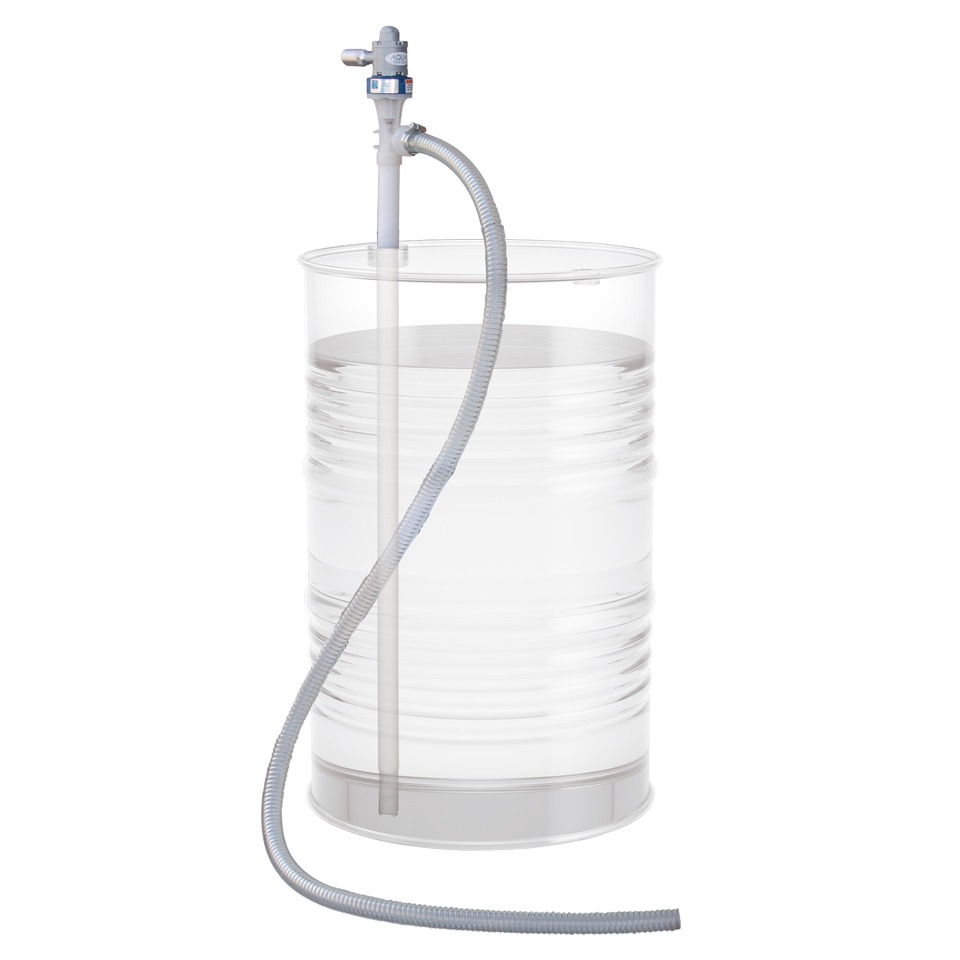

- CHD-20AHP
- 溶剤用

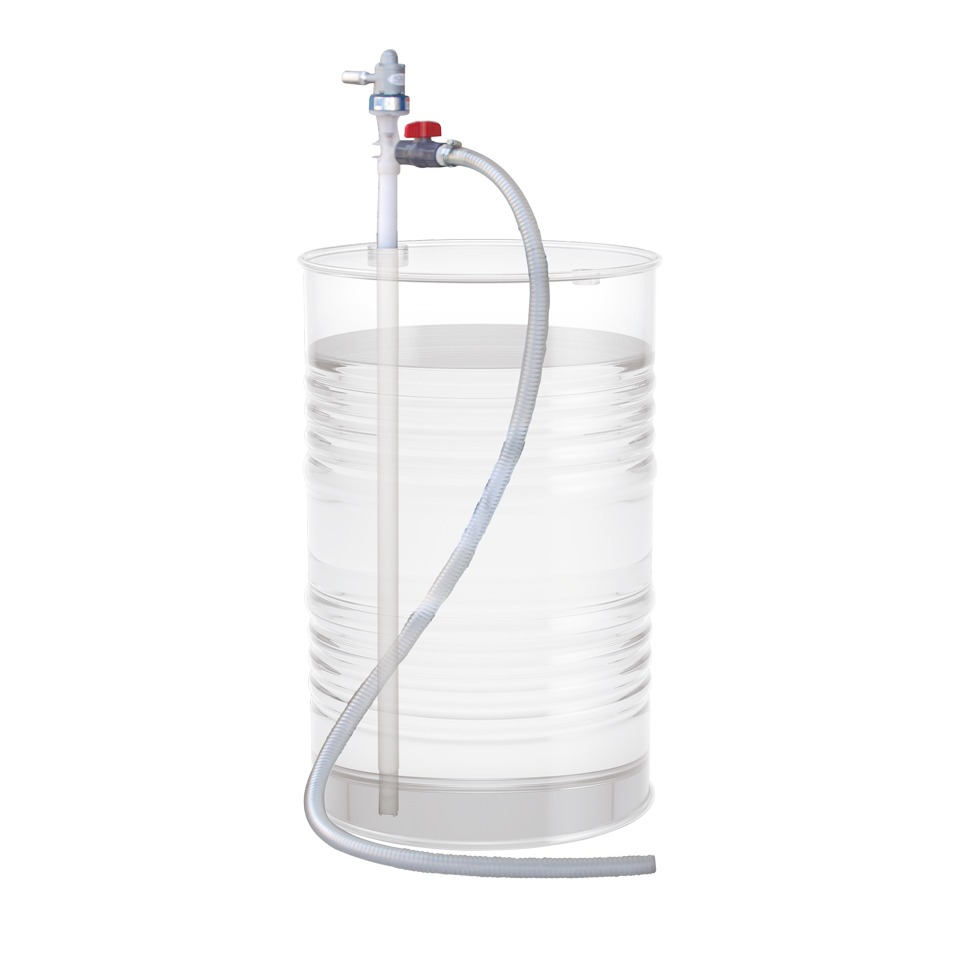

- CHD-20AHPV
- 溶剤用／ボールバルブ付

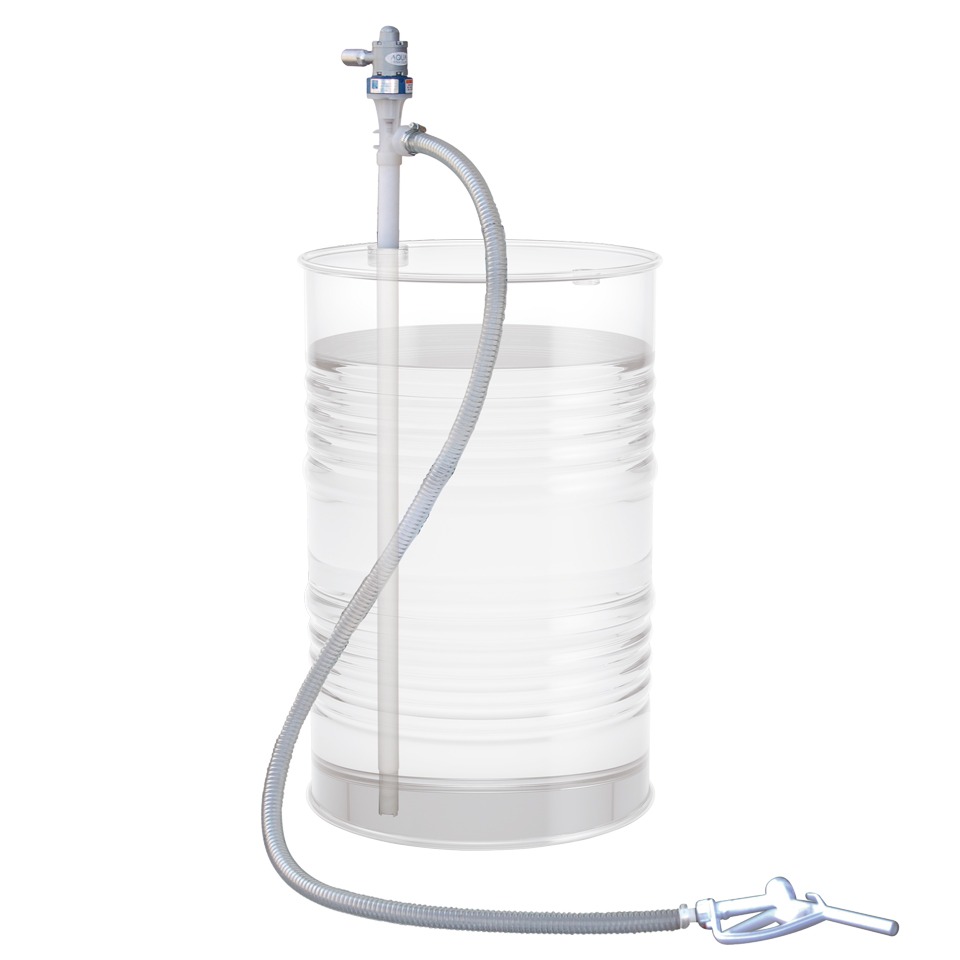

- CHD-20AHPN
- 溶剤用／ガンノズル付
FEATURE特徴
メリット
- 連続運転可能
- 軽量でコンパクトなボディ
- 安価
- 引火性液体も安全に小分け
- モーター部分の交換が可能
特長
- PSE（適合用品安全法）適合品の為、安心・安全
- JIS規格200Lクローズドラム缶（大栓G2）専用
- 低粘度溶剤用（100cP以下）
- エア式のため漏電の心配なし
- エアモーター式で吐出量が多く、脈動しない
- 吐出専用
Details詳細
モーターヘッド部の交換
ヘッド部（モーター部）の着脱が容易のため、エアモータータイプを電動タイプに交換可能- モーターとパイプ（ポンプ部）の接続ネジを4本ドライバーで取り外します。
- 同じように組み付ければ交換完了です。
ボールバルブ・ガンノズル付について

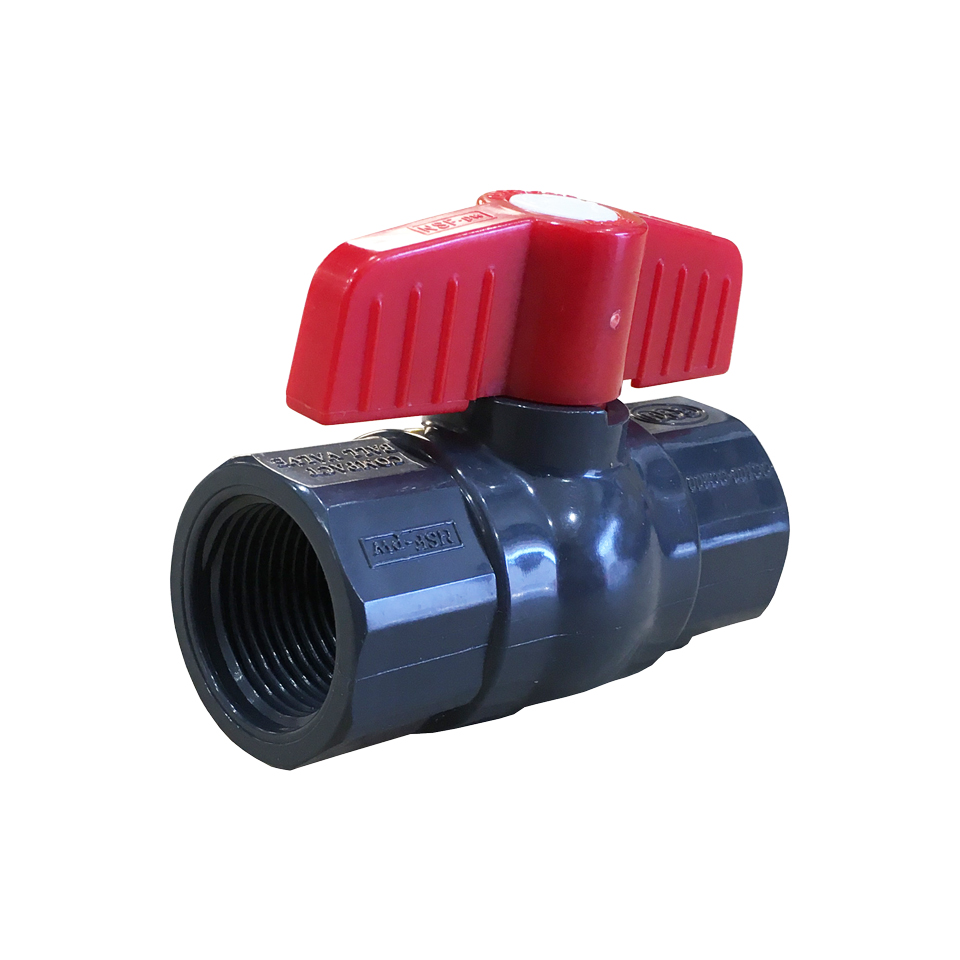

ボールバルブ（V）
ボールバルブを取り付けることで、液体吐出時バルブ開閉操作が可能
ガンノズル（N）
片手で操作でき、手元で開閉操作が可能、ドライバー一本で取付簡単
※ステンレスを腐食させる液体はご使用いただけません。（ノズル内部に一部SUS部品あり）
改善例
アルカリ溶剤の小分けに
現状・問題
- 溶剤用のポンプは高額
- 手動ポンプは時間がかかり疲れる
- ポンプがすぐに故障する
改善例
安くて長持ちするので経費削減できた
軽くてドラム缶からの移し替えが楽
- 時間短縮
- 経費削減
- 安全確保
- 重労働負担軽減
Specification仕様
| 型式 | CHD-20AHP | CHD-20AHPV | CHD-20AHPN | |
|---|---|---|---|---|
| 使用可能容器 | 200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） | |||
| 使用液体 | 溶剤※ | |||
| 使用可能粘度（cP) | 100 | |||
| 空気消費量（L/min） | 235(推奨供給圧0.3Mpa時) | |||
| 最大吐出量（1cP時/L/min） | 50 | 25 | ||
| 最大押上揚程（m） | 4 | |||
| 付属品 | ノズル | – | 手動ガン（GN-PPW20） | |
| ボールバルブ | – | 〇 | – | |
| ホース材質（内径×長さ） | PVCホース（Φ25×2ｍ） | |||
| エア接続口 | エアカプラプラグ（オス） | |||
| アース線 | – | |||
| 接液部材質 | 本体・ノズル | PVDF/PP/PTFE/ETFE/Alloy625 | PVDF/PP/PTFE/ETFE/Alloy625/UPVC | PVDF/PP/PTFE/ETFE/Alloy625/SUS304 |
| パッキン | FKM | FKM/EPDM | FKM/NBR | |
| 質量（kg） | 2.4 | 2.6 | ||
| 参考資料 | 図面 | |||
※溶剤をご使用の場合は材質を侵さないものに限ります。
※手動ガンノズル付き(CHD-20AHPN)は、ステンレスを腐食させる液体はおすすめできません。
※エアフィルタ・ルブリケータを必ずご使用下さい。
※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。
