ガンノズル・流量計

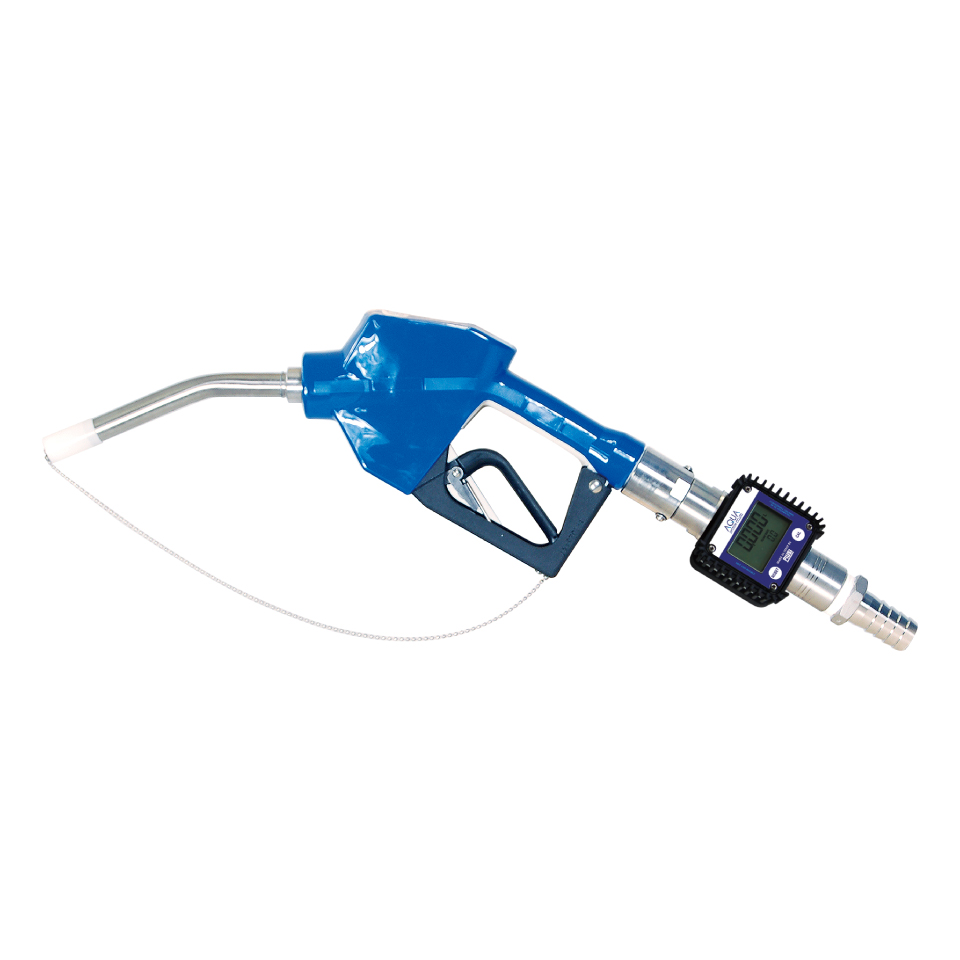

計量オートストップガンノズル
- ATNP-PP25K24
電動ポンプやエア式ポンプと組み合わせてホース先に取り付けると便利
満タンになれば自動でストップするガンノズル
- 使用可能液体
- アドブルー ／水・水溶性液体
ラインナップ
- ATNP-PP25K24
- アドブルー・水用
FEATURE特徴
メリット
- 手元で楽々、簡単操作
- 満タンになれば自動ストップ
- 液体の管理でコスト削減
特長
- 握れば吐出、離せば止まる
- レバー引っ掛け付
- 流量計付
- 自然落下、サイフォンの利用では使用不可
-
電気・電池などを使用せずストップ
電気や電池を使用せず、満タンになれば液面感知で自動ストップするしくみのノズルです。
一定の流量と圧力でオートストップが機能するため、自重落下では使用できません。
※使用圧力と流量範囲にご注意ください。
※流量計には電池を使用しています。
Details詳細
オートストップガンのしくみ
1.主な内部構造
2.使用時の状態
①レバーを引き上げるとピン（A）が上がり、弁が押し上げられ流路が開きます。
②ノズルの検知部を押し開けて吐出されます。
3.オートストップ作動構造
容器内の液や泡が吸入口を塞ぐと内部構造により自動的にレバーが戻り、液が止まります。
Specification仕様
| 型式 | ATNP-PP25K24 | |
|---|---|---|
| 使用液体 | アドブルー・水 | |
| 流量範囲（L/min） | 20～80 | |
| 最大使用圧力（Mpa） | 0.2 | |
| 付属継手 | ホースニップル（外すとG1オス/キャップチェーン付） | |
| 接続口径 | Φ25 | |
| 吐出口パイプ外径（mm） | 19 | |
| 接続部材質 | 本体 | PP/SUS |
| パッキン | NBR/FKM | |
| 質量（kg） | 1.0 | |
※自重落下ではご使用いただけません。
※外観が予告なく変更する場合がございます。
