計量オートストップガンノズル

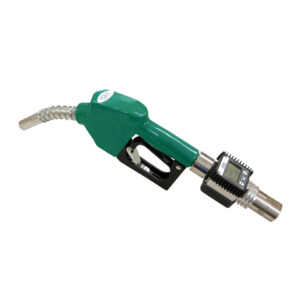

- ATNH-20K24

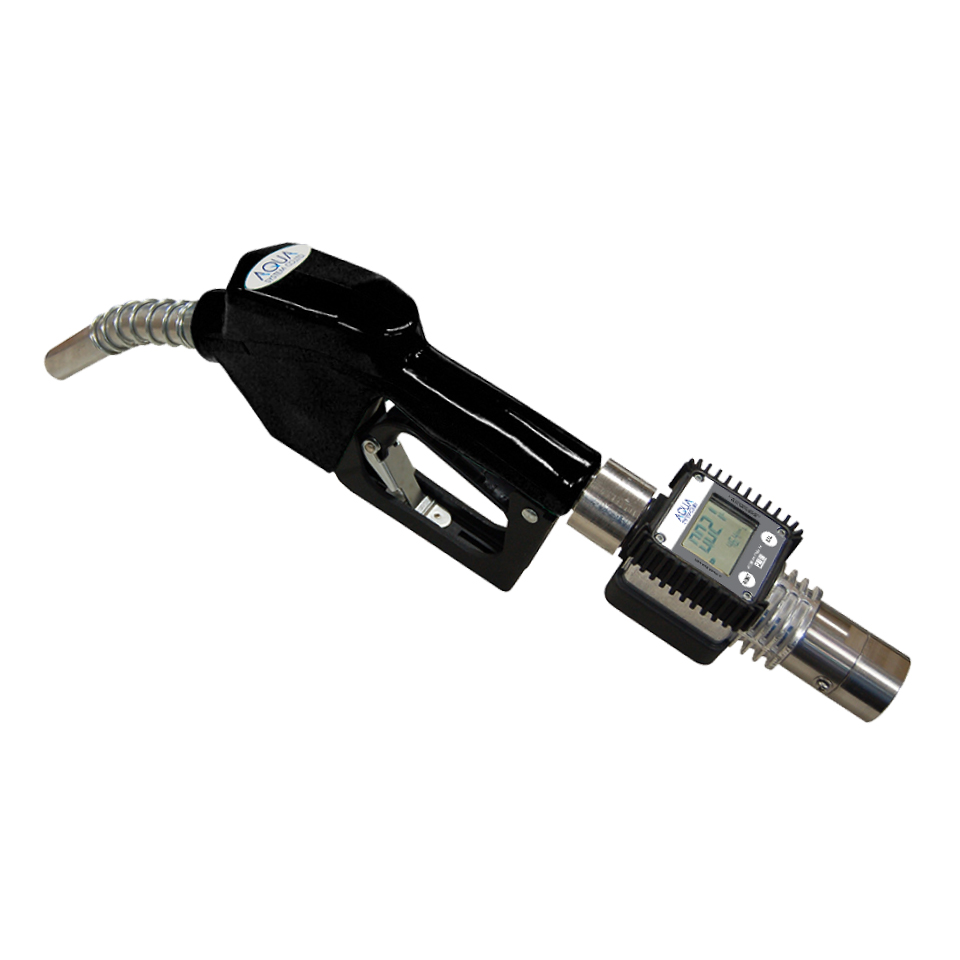

- ATNH-25K24

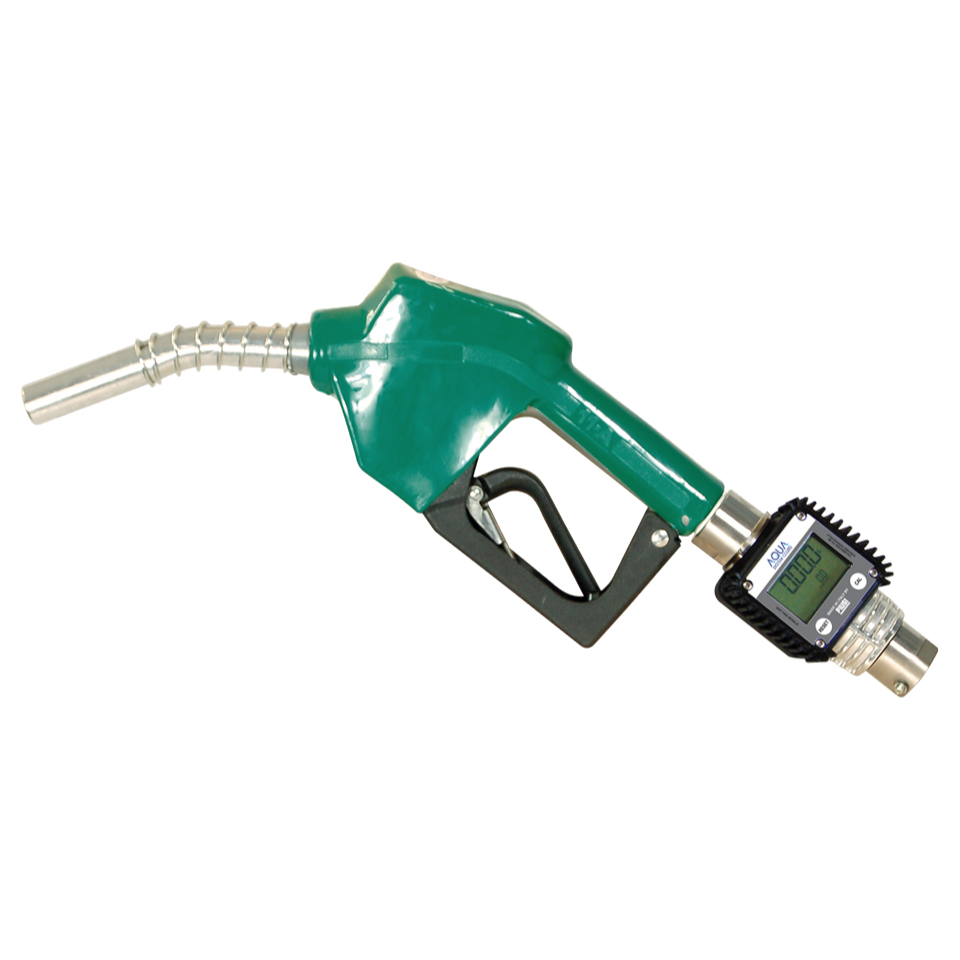

- ATNH-FAK24
電動ポンプやエア式ポンプと組み合わせてホース先に取り付けると便利
満タンになれば自動でストップするガンノズル
- 使用可能液体
- 灯油 ／軽油
ラインナップ
- ATNH-20K24
- 軽油・灯油・ガソリン用
- ATNH-25K24
- 軽油・灯油・ガソリン用
- ATNH-FAK24
- 軽油・灯油用／FA-100専用
FEATURE特徴
「軽油・灯油用／FR-200専用計量オートストップガンノズル（ATNH-FRK24）」については生産終了いたしました。誠に恐れ入りますが後継モデルはございません。ご容赦くださいませ。
メリット
- 手元で楽々、簡単操作
- 満タンになれば自動ストップ
- 液体の管理でコスト削減
特長
- 握れば吐出、離せば止まる
- レバー引っ掛け付

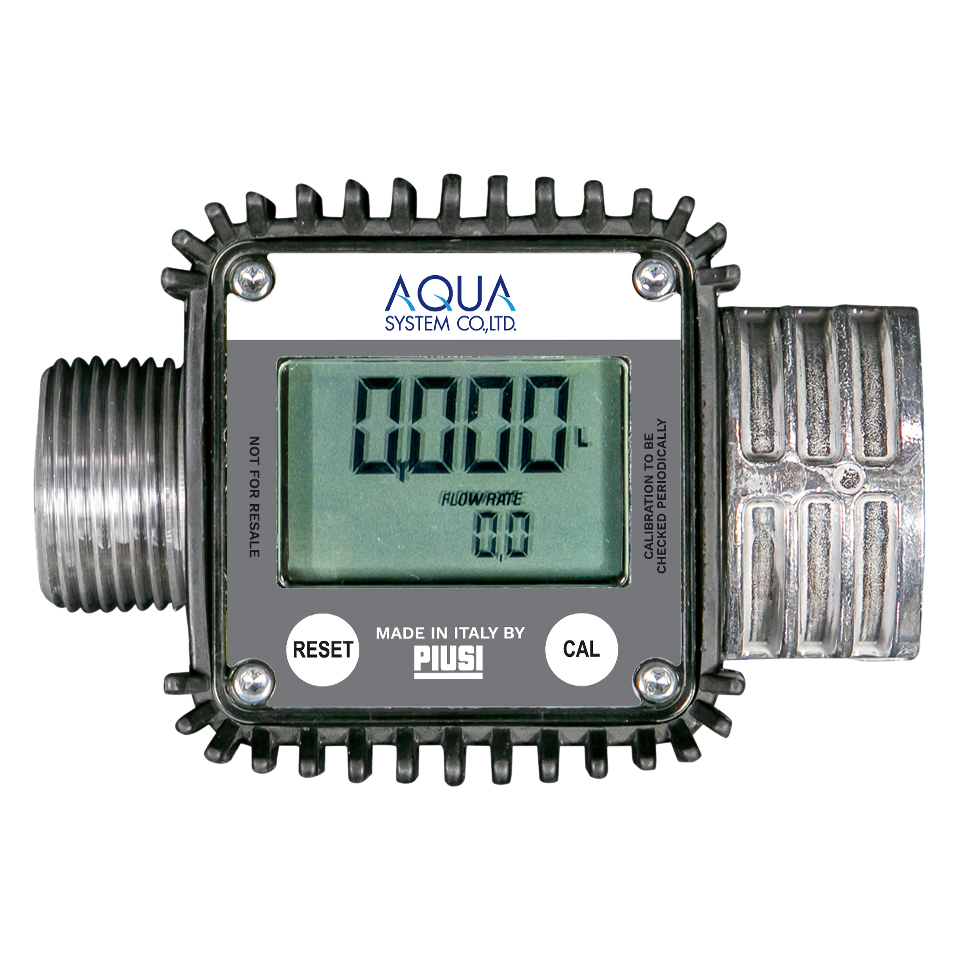

- 流量計付
- 自然落下、サイフォンの利用では使用不可
-
電気・電池などを使用せずストップ
電気や電池を使用せず、満タンになれば液面感知で自動ストップするしくみのノズルです。
一定の流量と圧力でオートストップが機能するため、自重落下では使用できません。
※使用圧力と流量範囲にご注意ください。
※流量計には電池を使用しています。
Details詳細
オートストップガンのしくみ
1.主な内部構造
2.使用時の状態
①レバーを引き上げるとピン（A）が上がり、弁が押し上げられ流路が開きます。
②ノズルの検知部を押し開けて吐出されます。
3.オートストップ作動構造
容器内の液や泡が吸入口を塞ぐと内部構造により自動的にレバーが戻り、液が止まります。
Specification仕様
| 型式 | ATNH-20K24 | ATNH-25K24 | ATNH-FAK24 | |
|---|---|---|---|---|
| 使用液体 | 灯油・軽油 | |||
| 流量範囲（L/min） | 60～90 | |||
| 最大使用圧力（Mpa） | 0.2 | |||
| 付属継手 | スイベル | 工進FA-100専用 | ||
| 接続口径 | Rc3/4 | Rc1 | 工進FA-100専用 | |
| 吐出口パイプ外径（mm） | 24 | 30 | 24 | |
| 接続部材質 | 本体 | AL/PP/FRP※1/鉄/SUS | ||
| パッキン | NBR/FKM | |||
| 質量（kg） | 2.1 | |||
※自重落下ではご使用いただけません。
※外観が予告なく変更する場合がございます。
※1 FRPとは強化プラスチックのことです
