ガンノズル・流量計
オートストップガンノズル
- ATNH-20
- ATNH-25
- ATNH-FA
電動ポンプやエア式ポンプと組み合わせてホース先に取り付けると便利
満タンになれば自動でストップするガンノズル
- 使用可能液体
- 灯油 ／軽油
ラインナップ

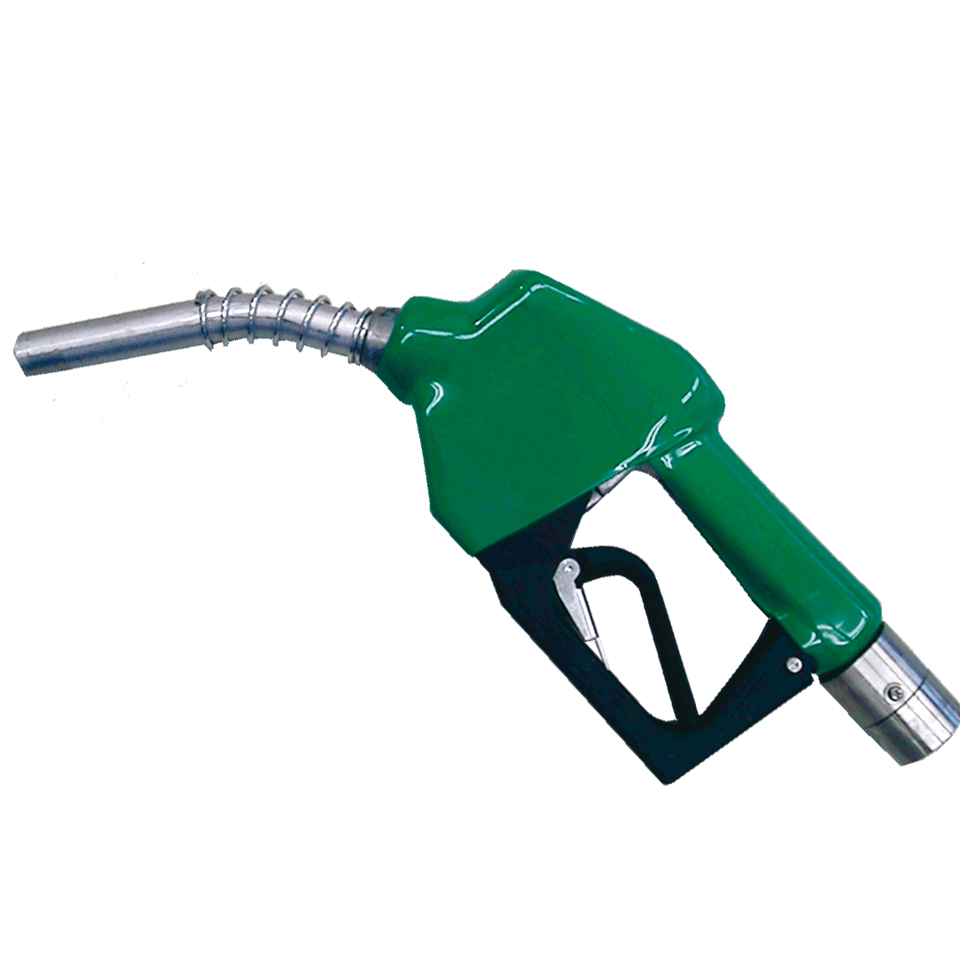

- ATNH-20
- 軽油・灯油用

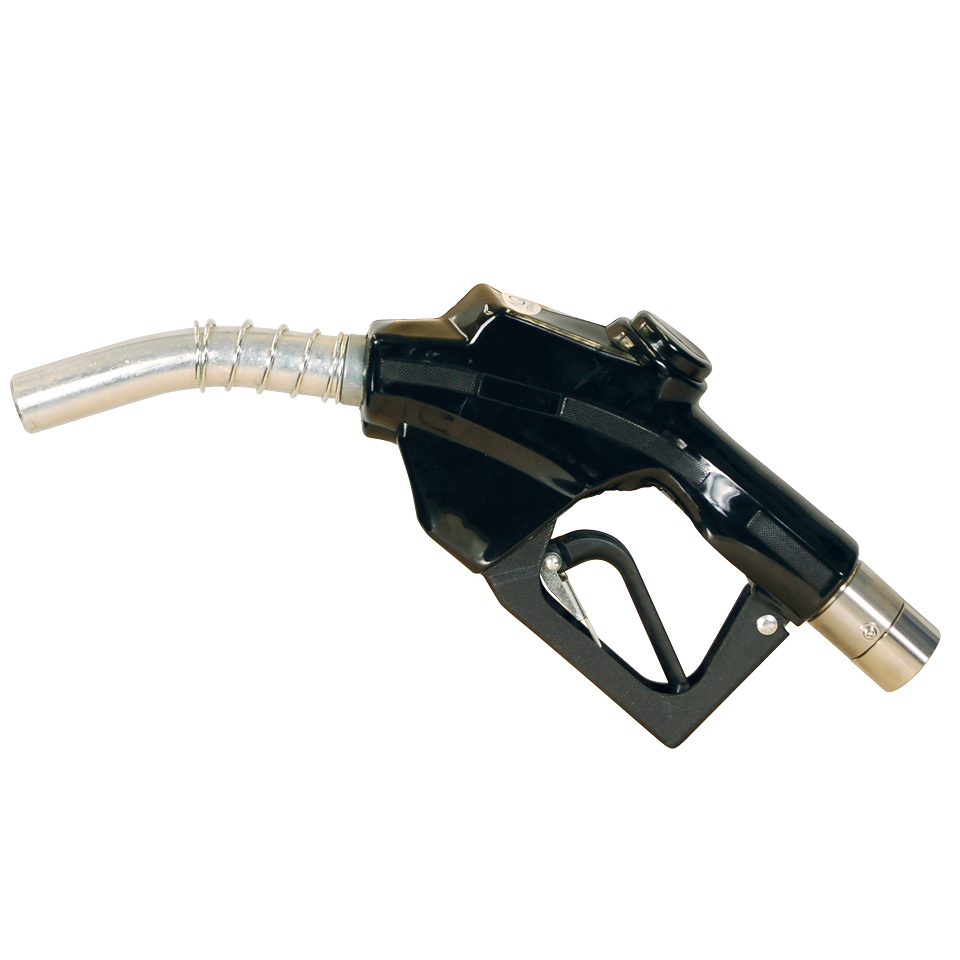

- ATNH-25
- 軽油・灯油用

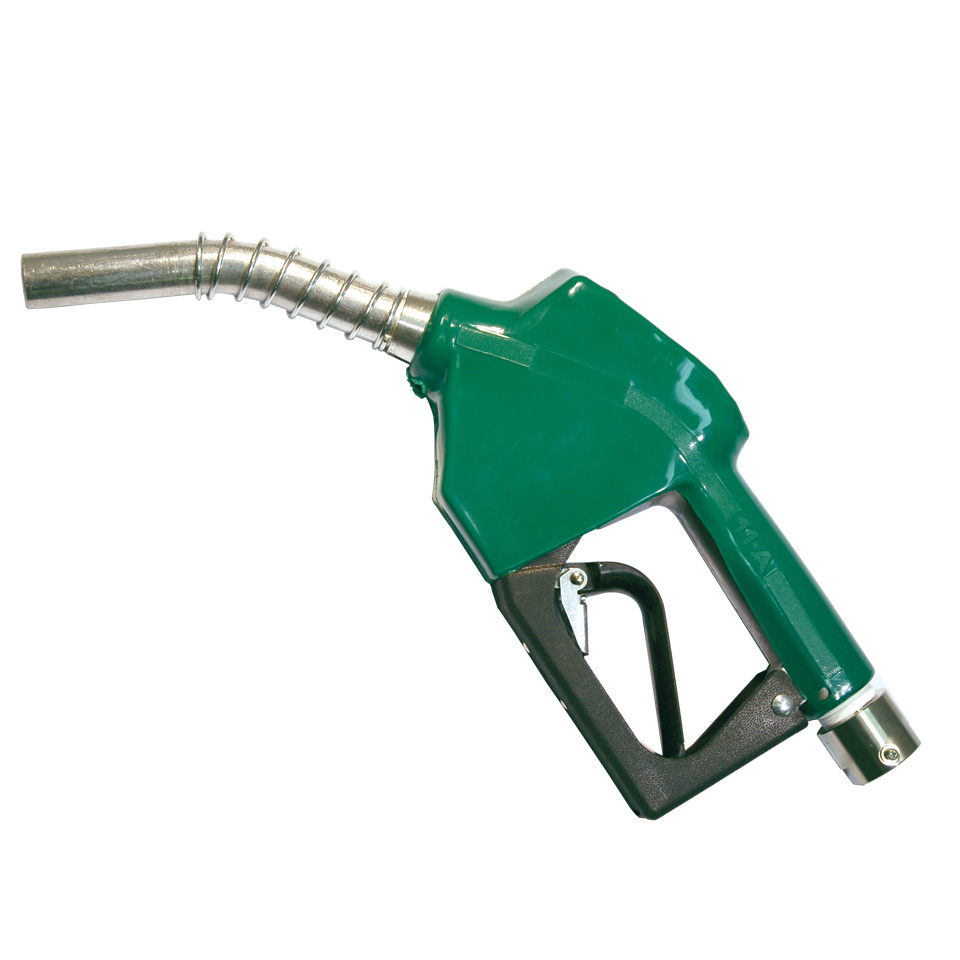

- ATNH-FA
- 軽油・灯油用／FA-100専用
FEATURE特徴
メリット
- 手元で楽々、簡単操作
- 満タンになれば自動ストップ
特長
- 握れば吐出、離せば止まる
- レバー引っ掛け付
- 自然落下、サイフォンの利用では使用不可
-
電気・電池などを使用せずストップ
電気や電池を使用せず、満タンになれば液面感知で自動ストップするしくみのノズルです。
一定の流量と圧力でオートストップが機能するため、自重落下では使用できません。
※使用圧力と流量範囲にご注意ください。
Details詳細
オートストップガンのしくみ

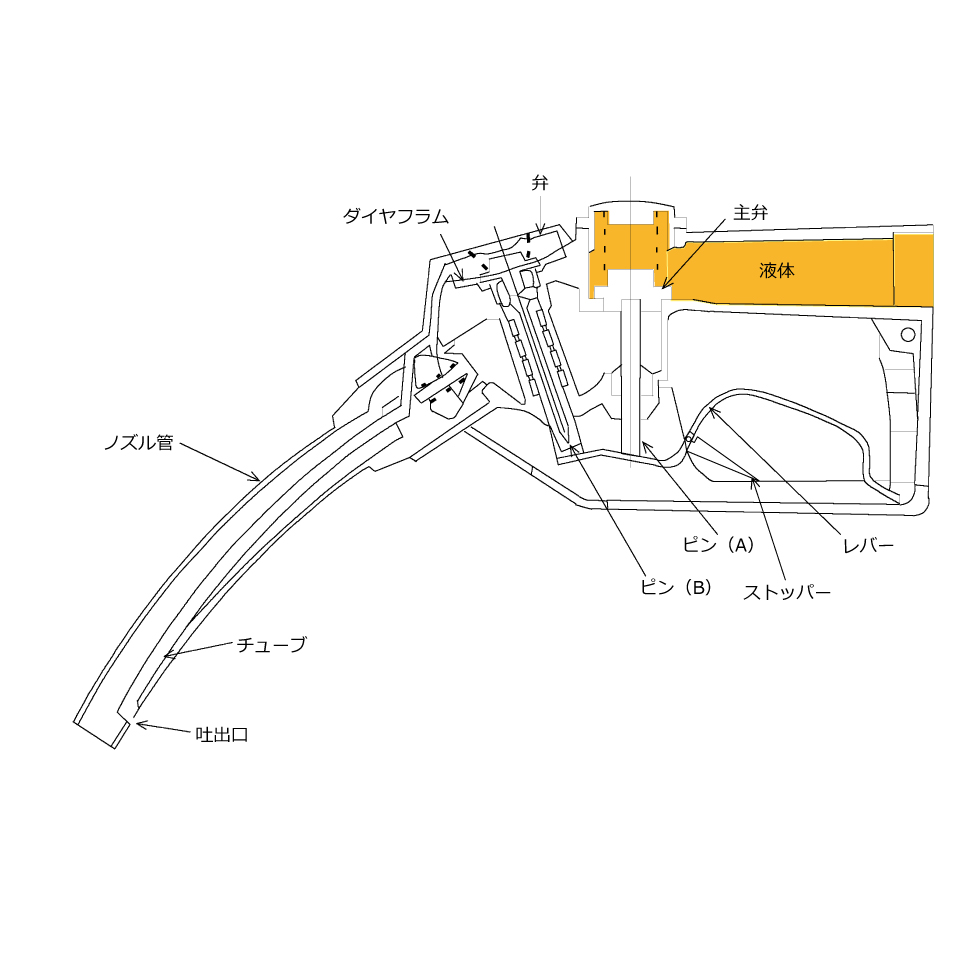

1.主な内部構造

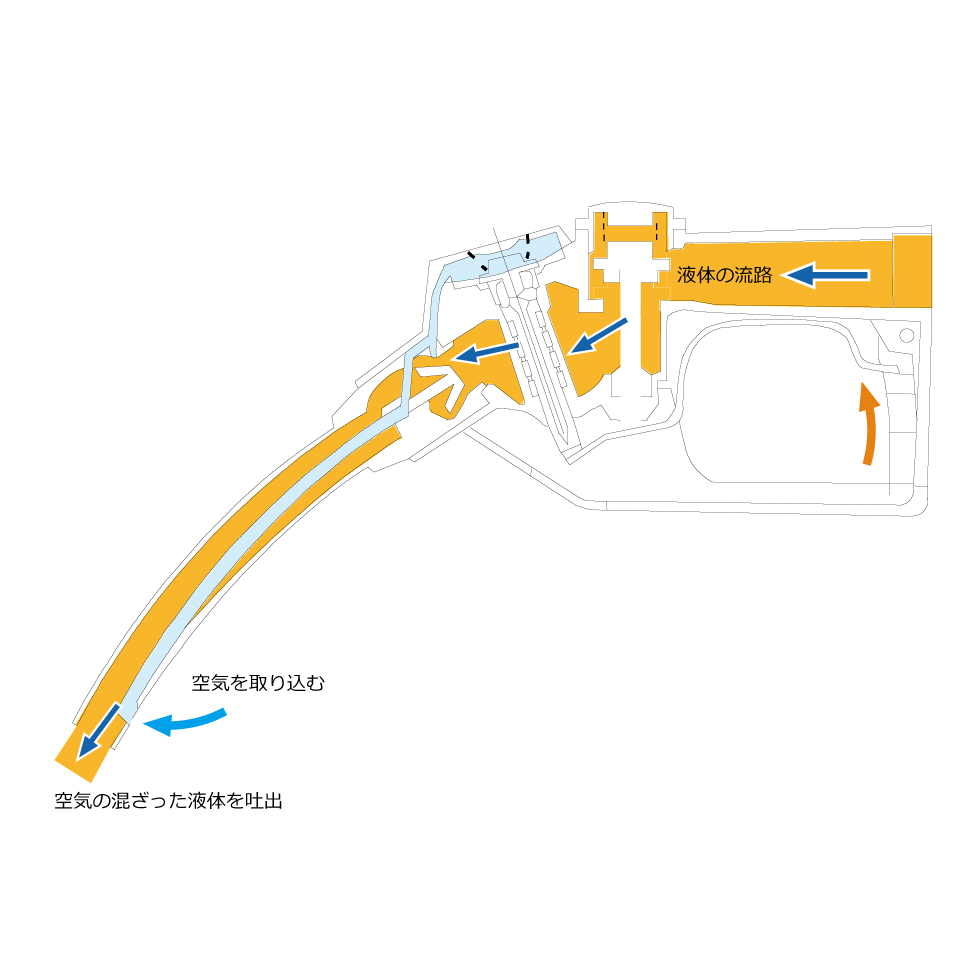

2.使用時の状態
①レバーを引き上げるとピン（A）が上がり、弁が押し上げられ流路が開きます。
②ノズルの検知部を押し開けて吐出されます。

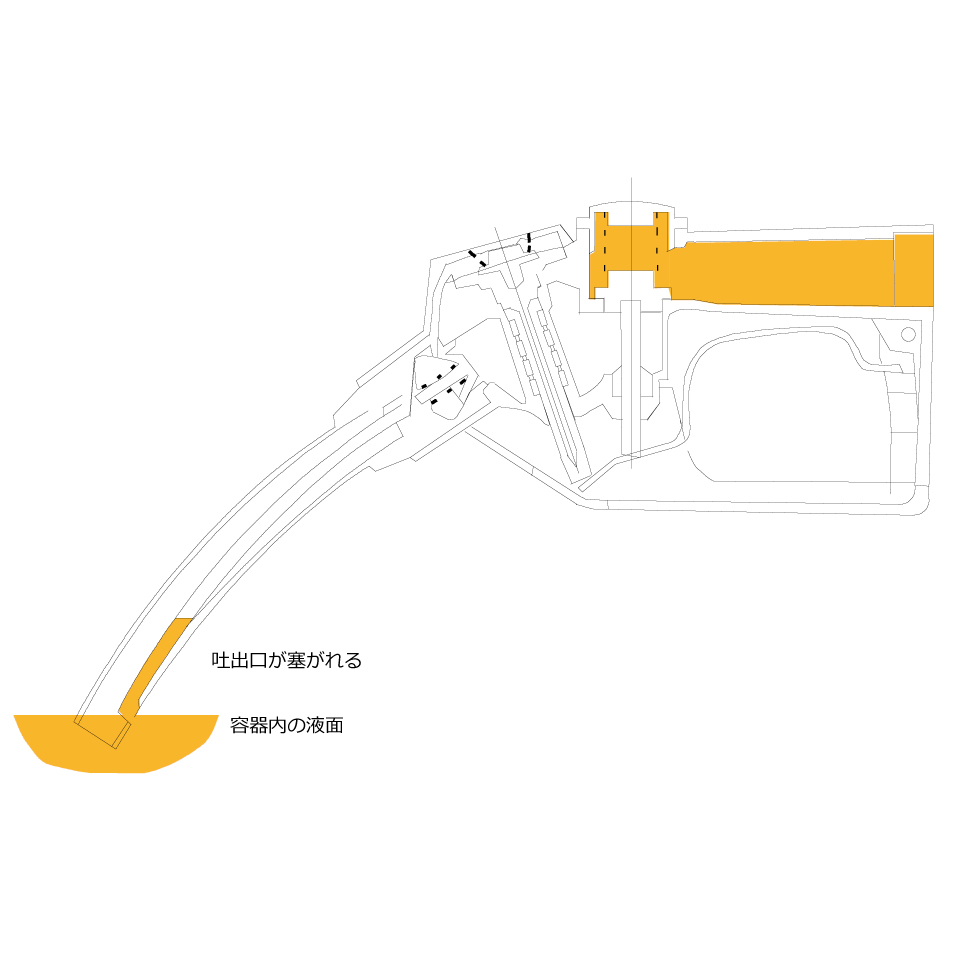

3.オートストップ作動構造

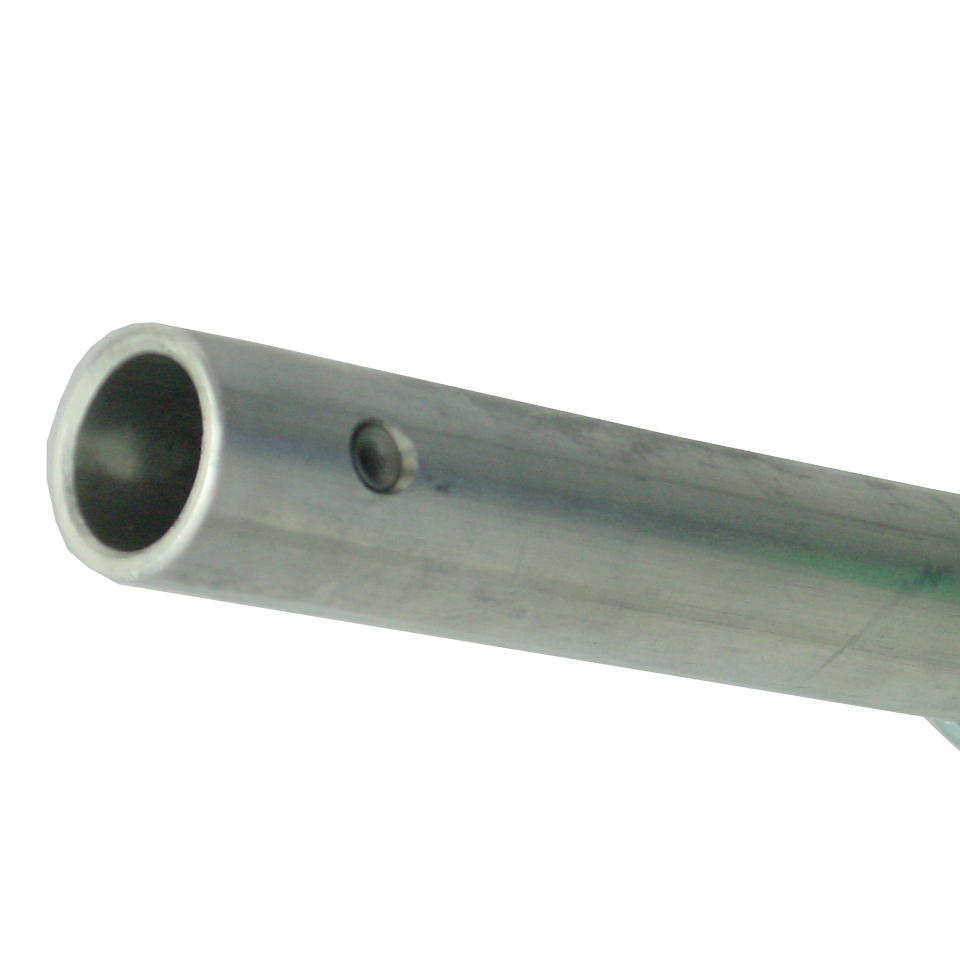

容器内の液や泡が吸入口を塞ぐと内部構造により自動的にレバーが戻り、液が止まります。

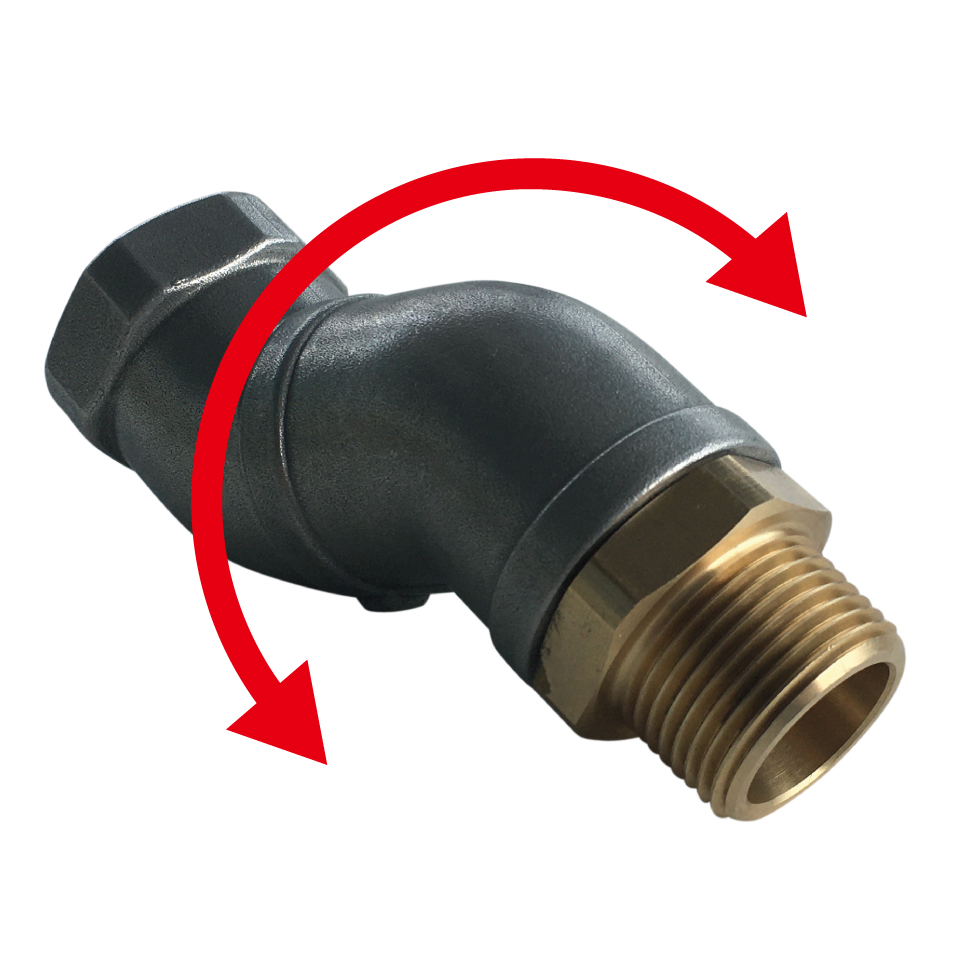

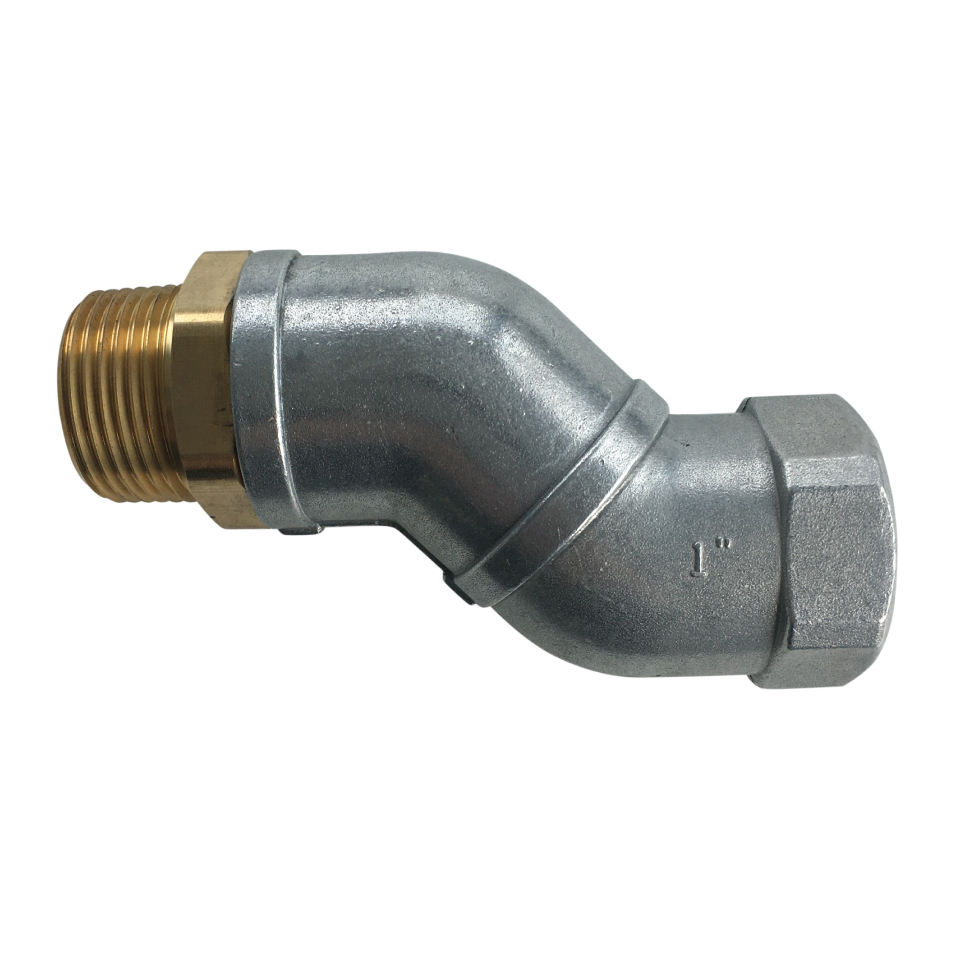

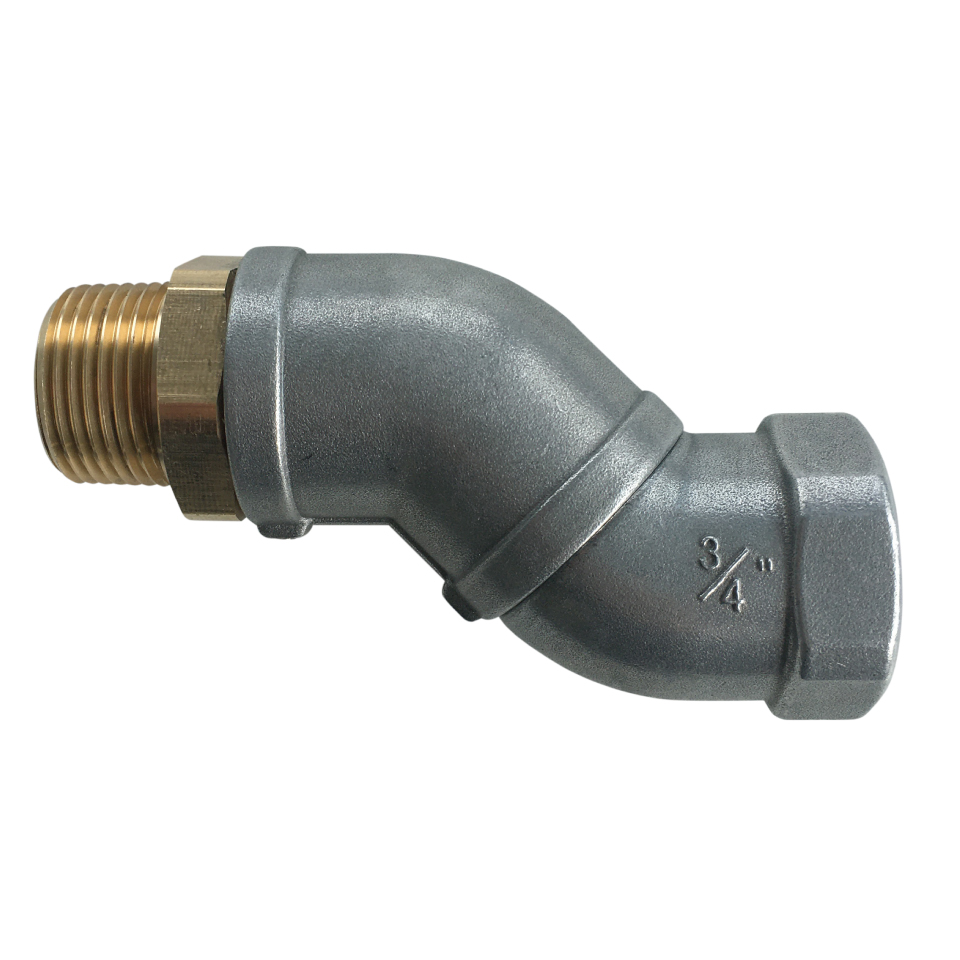

【オプション】ダブルジョイント 45度スイベル
本製品はガンノズルの継手部分を45度ジョイントするスイベルを採用しております。【材質：真鍮/AL】
「ダブルジョイント 45度スイベル」回転します。
接続口径：Rc3/4 接続ホース：20A
接続口径：Rc1 接続ホース：25A
Specification仕様
| 型式 | ATNH-20 | ATNH-25 | ATNH-FA | |
|---|---|---|---|---|
| 使用液体 | 灯油・軽油 | |||
| 流量範囲（L/min） | 30～80 | 60～90 | 30～80 | |
| 最大使用圧力（Mpa） | 0.2 | |||
| 付属継手 | スイベル | 工進FA-100専用 | ||
| 接続口径 | Rc3/4 | Rc1 | 工進FA-100専用 | |
| 推奨ホース | 20A | 25A | 工進FA-100専用 | |
| 吐出口パイプ外径（mm） | 24 | 30 | 24 | |
| 接続部材質 | 本体 | AL | ||
| パッキン | NBR/FKM | |||
| 質量（kg） | 1.5 | |||
※自重落下ではご使用いただけません。
