エア式ドラムポンプ（ハンディポンプ）
エアプレッシャー＆バキュームポンプ
- APDX1-25
- APDX1-25G
- APDX1-25AS
ドラム缶からの液体の移し替えに最適
吐出・吸入の切り替えはレバーひとつで簡単
吐出吸入兼用モデル
- 使用可能液体
- オイル ／灯油 ／軽油 ／ガソリン ／溶剤
- 粘度
- 3,000cP以下
- コンプレッサー
- 3馬力
ラインナップ

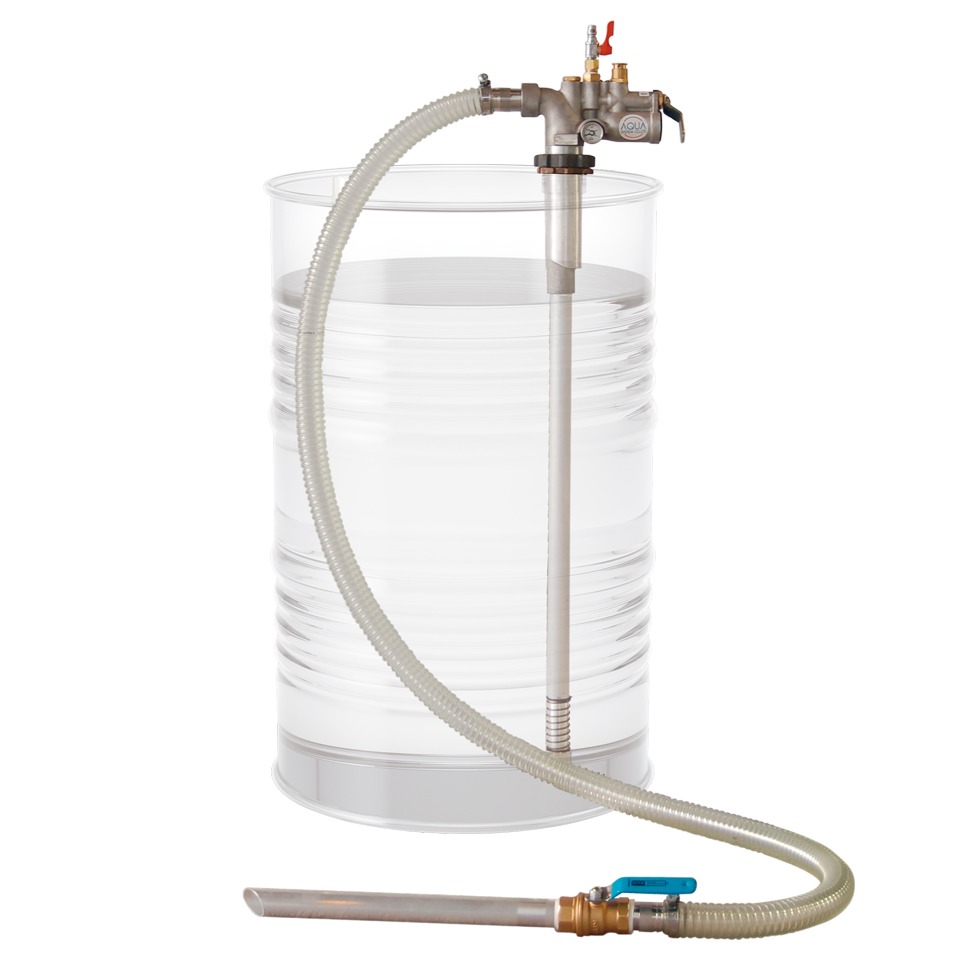

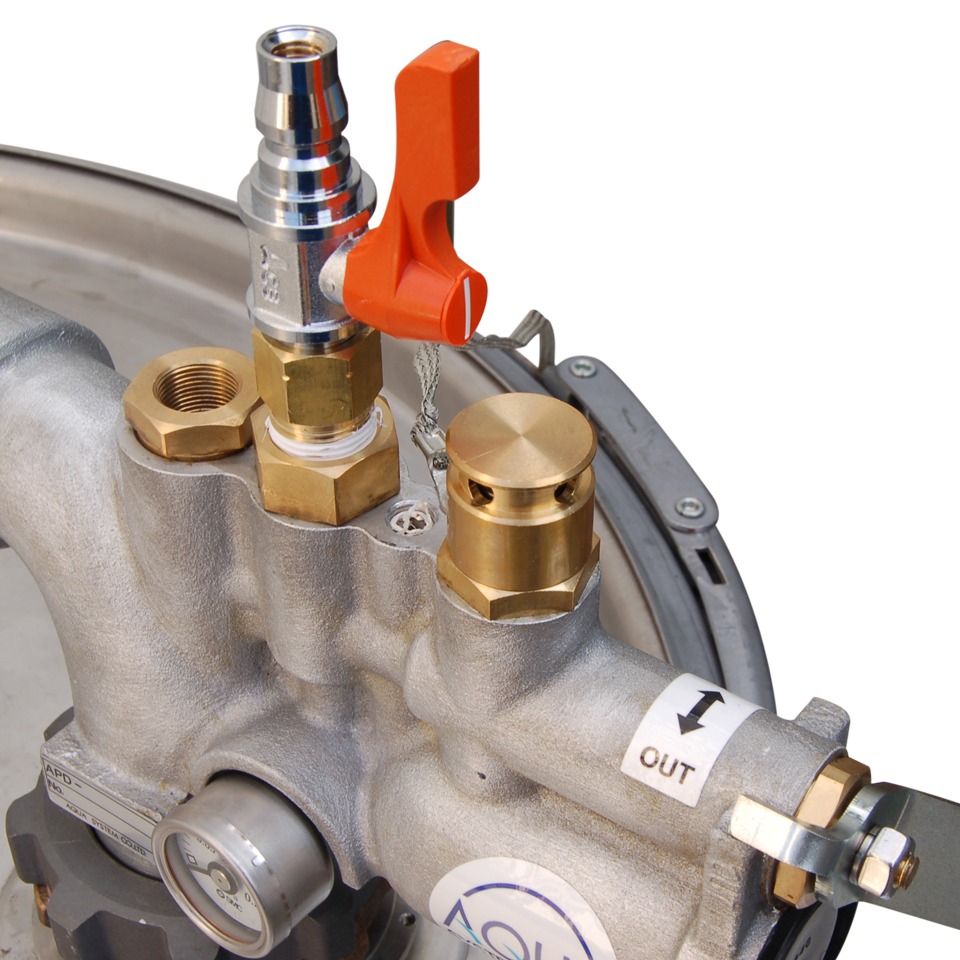

- APDX1-25
- オイル用

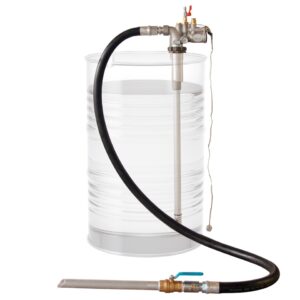

- APDX1-25G
- 灯油・軽油・ガソリン用

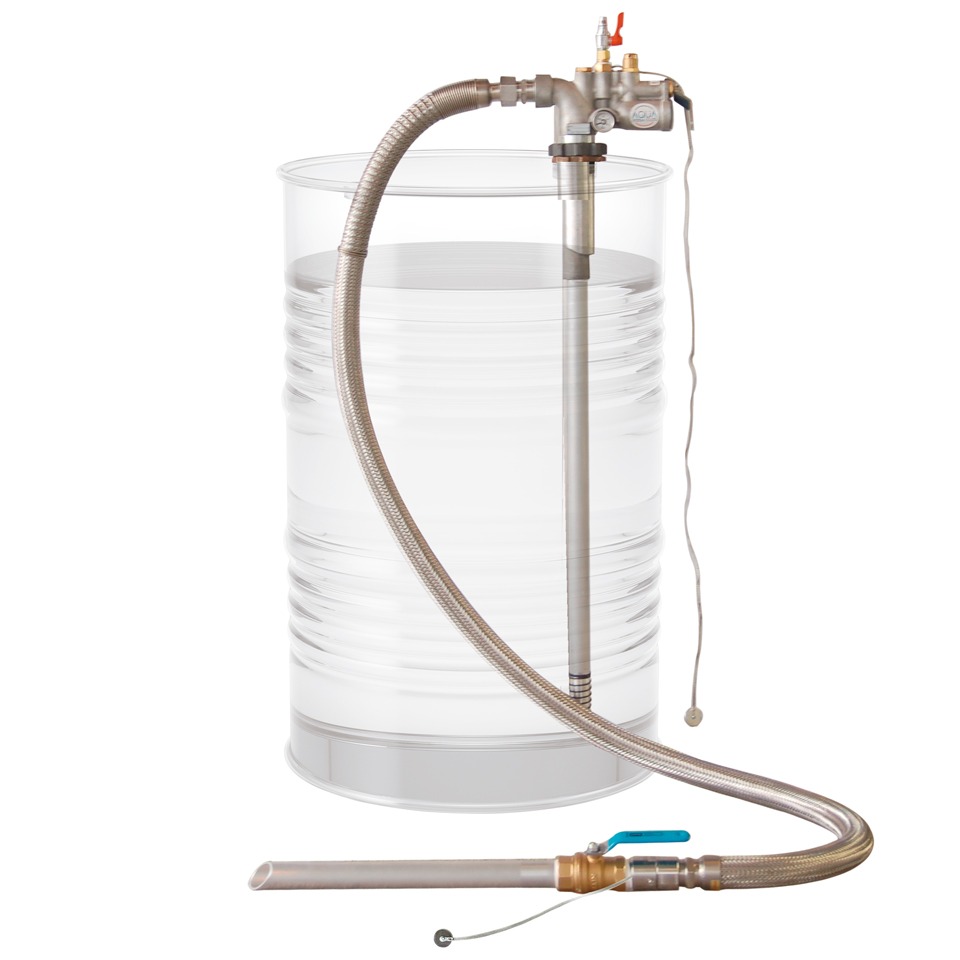

- APDX1-25AS
- 溶剤用
FEATURE特徴
メリット

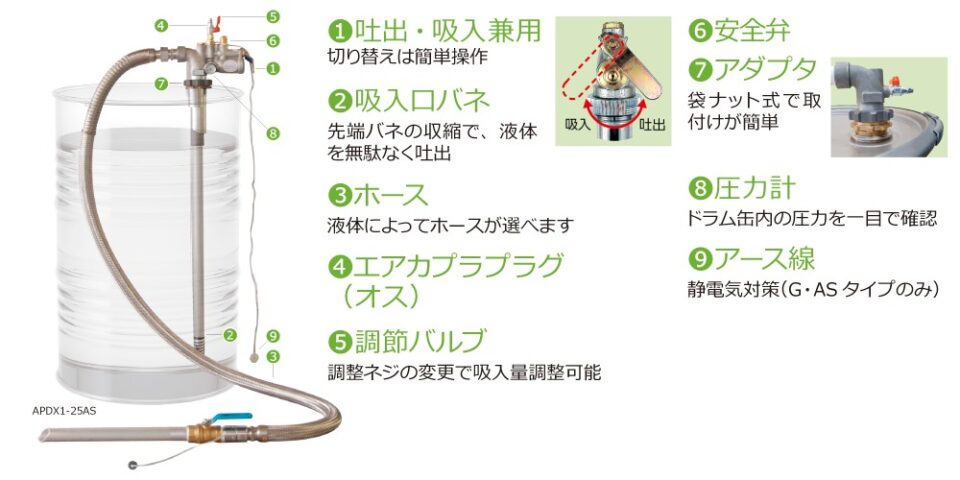

- 吸入吐出兼用
- 残液少(約200cc)、無駄なく吐出
- 揮発性、引火性液体を安全移送
- 安価で故障が少なく経費削減
- 空気消費量が少く省エネ
- 少量の小さな異物混入であればOK
- 連続運転可能
- アダプタ取付簡単（袋ナット式）
特長
- JIS規格200Lクローズドラム缶（大栓G2）専用
- 静電気対策アース線付※G,ASのみ
- フロートボール内蔵で漏れ防止機能
-
電気を使用しない防爆仕様
エア圧を利用して液体を吐出するポンプです。電気を一切使用しないため防爆地域でも安心して利用して下さい。
G・ASタイプにはアース線が標準装備で静電気対策も万全です。アース線は接地している場所に取り付けてください。 -
密閉保管可能
揮発性の高い液体を密閉式のため、安全に保管できます。引火性液体も揮発の心配ありません。
-
高粘度の液体に対応
従来のドラムポンプで対応するのが難しかった粘度（3,000cPまで）の液体でも使用可能です。
-
故障が少ない
モーター類を使用せず流路に障害物がない為、少々のスラッジや小さな浮遊物混入であれば対応可能です。
Details詳細
エアプレッシャーポンプのしくみ
ドラム缶に減圧した圧縮エアを挿入し、ドラム缶の内圧を変化させることにより液体を吐出・吸入するポンプです。 流路に障害物がないため、異物の混入した液体や粘度（3,000cPまで）のある液体にも対応でき故障がありません。 また、エア式ですので引火、爆発の恐れのある液体や環境でも使用できます。※流量計・ガンノズル付は異物混入不可
エアプレッシャー＆バキュームポンプのしくみ
クローズドラム缶に液体を回収・吐出ができるポンプです。 回収はAPDQシリーズの機構を採用し、吐出はAPDシリーズの機構を採用しています。 切り替えはレバー一つで簡単操作できます。工作機械の切削油の入れ替え等に最適です。吐出のしくみ
- コンプレッサーエアを接続（エア圧0.1～1Mpa）
- レギュレータで0.05Mpaに減圧
- 減圧されたエアがタンク内に流入
- タンク内が加圧され液面を押し上げる
- 押された液体が吸入パイプ内へ
- 吐出ホースを通過しガンノズルより吐出
吸入のしくみ
- コンプレッサーエアを接続（エア圧0.4～0.6Mpa）
- タンク内に入らずエジェクタより外部に排出
- エジェクタ部で負圧が生じタンク内エアが排出
- タンク内が負圧になり外部エアを吸引
- 吸入ノズルより液体吸引
- 液体が満杯になると浮き玉がエア排出口を塞ぎ吸引停止
改善例
切削液の移し替えやオイル交換に
現状・問題
- ドラム缶に入れた後、別の容器に移したい
- ポンプ2台使用して移送
- オイル交換を5人がかりで作業
改善例
一人でも作業可能に
ポンプ2台から1台になりコスト削減
- 時間短縮
- 工数削減
- 経費削減
- 重労働負担軽減
Specification仕様
オイル用
| 型式 | APDX1-25 | APDX1-25G | |
|---|---|---|---|
| 使用可能容器 | 200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） | ||
| 使用液体 | オイル | 灯油・軽油・ガソリン | |
| 使用可能粘度（cP) | 3,000 | ||
| 機能 | 吐出・吸入兼用 | ||
| 空気消費量（L/min） | 167 | ||
| 最大吸込揚程（m） | 2 | ||
| 最大吸込量（1cP時/L/min） | 80 | 50 | |
| 最大吐出量（1cP時/L/min） | 100 | 70 | |
| 付属品 | ノズル | ストレートボールバルブ | |
| ホース材質（内径×長さ） | PVCホース（Φ32×2ｍ） | NBRホース（Φ25×2ｍ） | |
| エア接続口 | エアカプラプラグ（オス） | ||
| その他 | エア調整ねじ4mm/六角レンチ/引掛けスパナ | ||
| アース線 | – | ○ | |
| 接液部材質 | 本体・ノズル | AL/Bs/SUS | |
| パッキン | NBR | ||
| 質量（kg） | 4.3 | 5.7 | |
| 参考資料 | 図面 | 図面 | |
溶剤用
| 型式 | APDX1-25AS | |
|---|---|---|
| 使用可能容器 | 200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） | |
| 使用液体 | 溶剤※ | |
| 使用可能粘度（cP) | 3,000 | |
| 機能 | 吐出・吸入兼用 | |
| 空気消費量（L/min） | 167 | |
| 最大吸込揚程（m） | 2 | |
| 最大吸込量（1cP時/L/min） | 50 | |
| 最大吐出量（1cP時/L/min） | 70 | |
| 付属品 | ノズル | ストレートボールバルブ |
| ホース材質（内径×長さ） | SUSホース（Φ25×2ｍ） | |
| エア接続口 | エアカプラプラグ（オス） | |
| その他 | エア調整ねじ4mm/六角レンチ/引掛けスパナ | |
| アース線 | ○ | |
| 接液部材質 | 本体・ノズル | AL/Bs/SUS |
| パッキン | PTFE/FKM ※EPDM | |
| 質量（kg） | 5.3 | |
| 参考資料 | 図面 | |
※FKM（フッ素ゴム）を侵す液体は、EPDM（エチレンプロピレンゴム）に変更も可能です。
※溶剤をご使用の場合は材質を侵さないものに限ります。
Movie動画
APDX1-25
※動画でご紹介しております製品には同型式での仕様違い等がございますのでご注意ください。
※製品は撮影時期当時のものとなります。現時点や販売時期によりましては、製品のデザインや仕様が異なる場合がございます。ご了承ください。
