エア式ドラムポンプ（ハンディポンプ）
セパレート型エアバキュームポンプ
- APDQS-32
- APDQS-25SUS
- APDQS-32SUS
- APDQS-1s
- APDQS-1.5s
- APDQS-25PP
高粘度液体の大容量回収に・分解洗浄可能
吸入専用モデル
- 使用可能液体
- オイル ／溶剤
- 粘度
- 4,000cP以下
- コンプレッサー
- 3馬力
ラインナップ

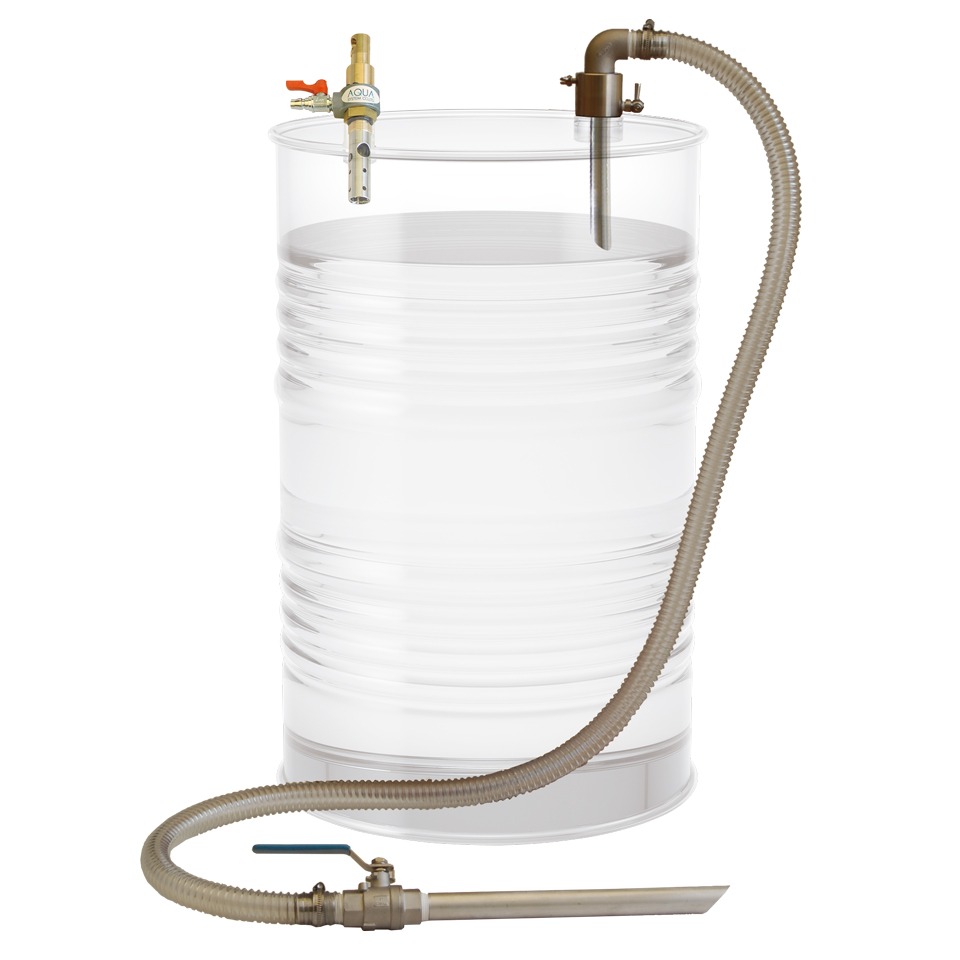

- APDQS-32
- オイル用

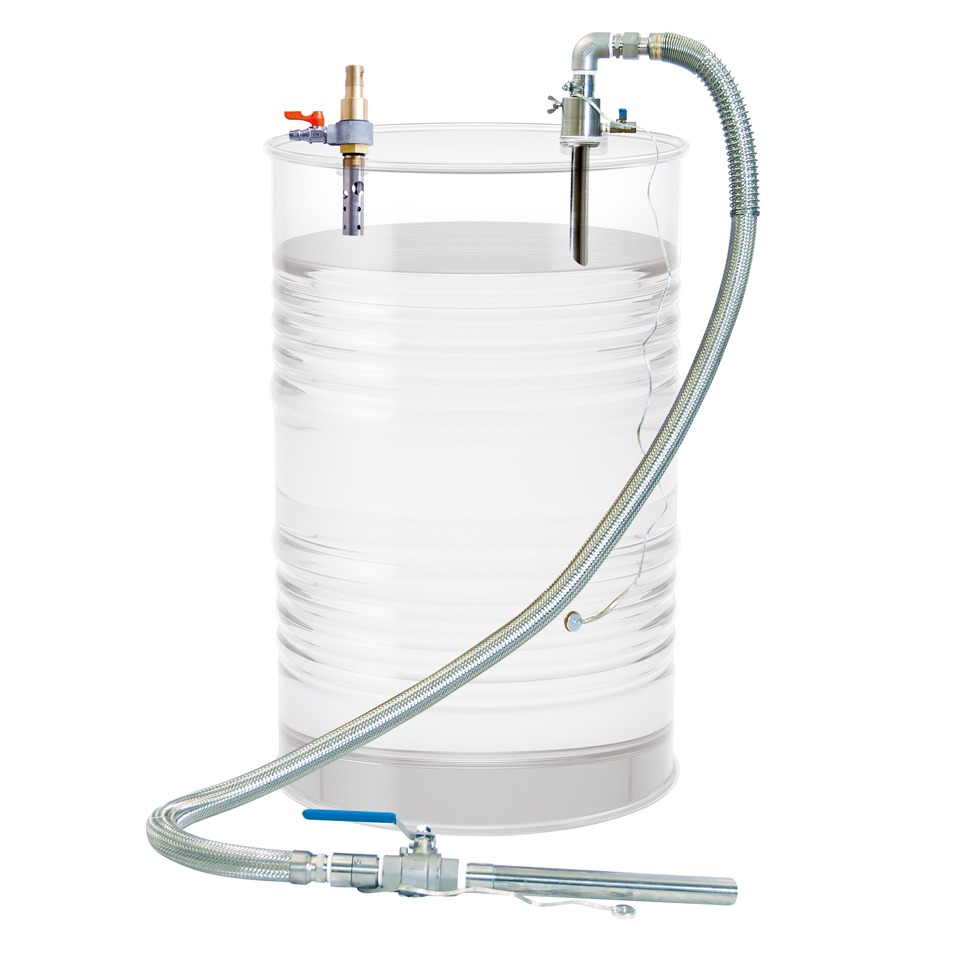

- APDQS-25SUS
- 溶剤・酸・アルカリ用
- APDQS-32SUS
- 溶剤・酸・アルカリ用

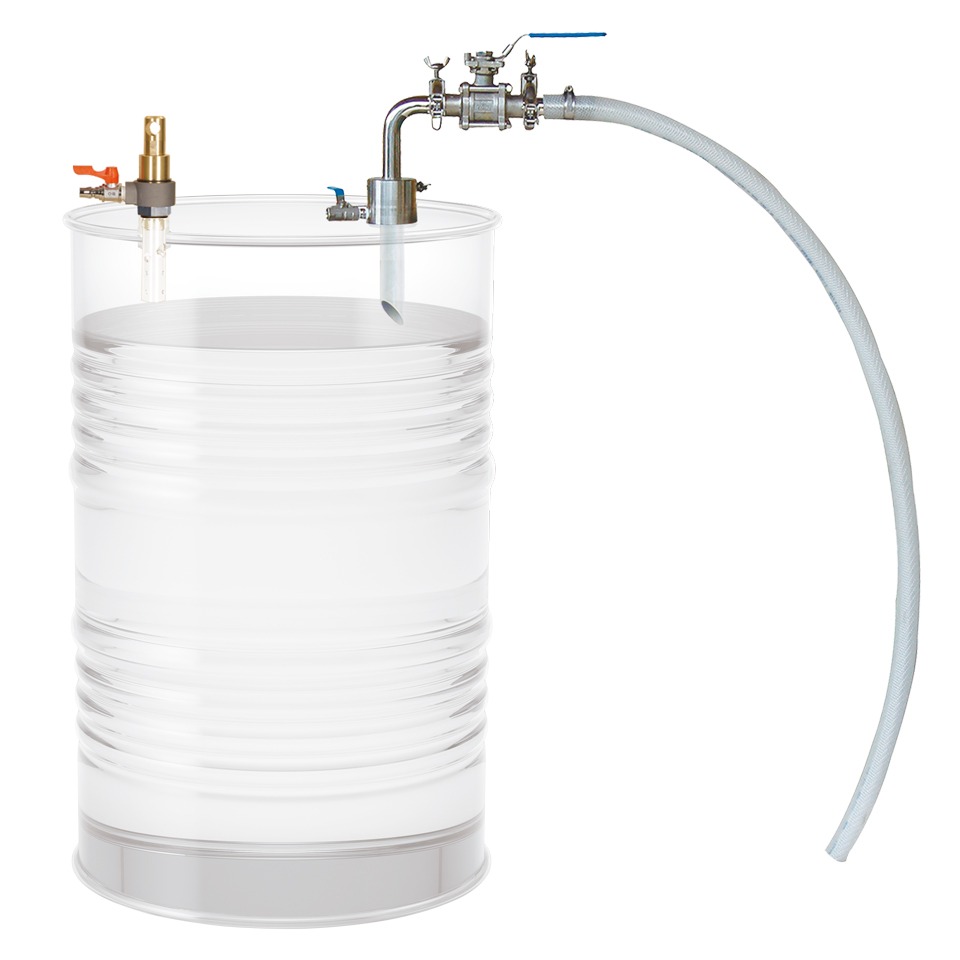

- APDQS-1s
- サニタリー製／ヘルール継手仕様
- APDQS-1.5s
- サニタリー製／ヘルール継手仕様

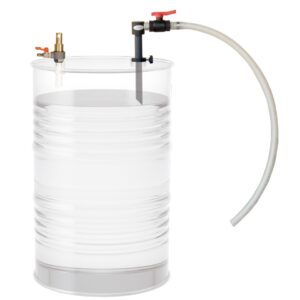

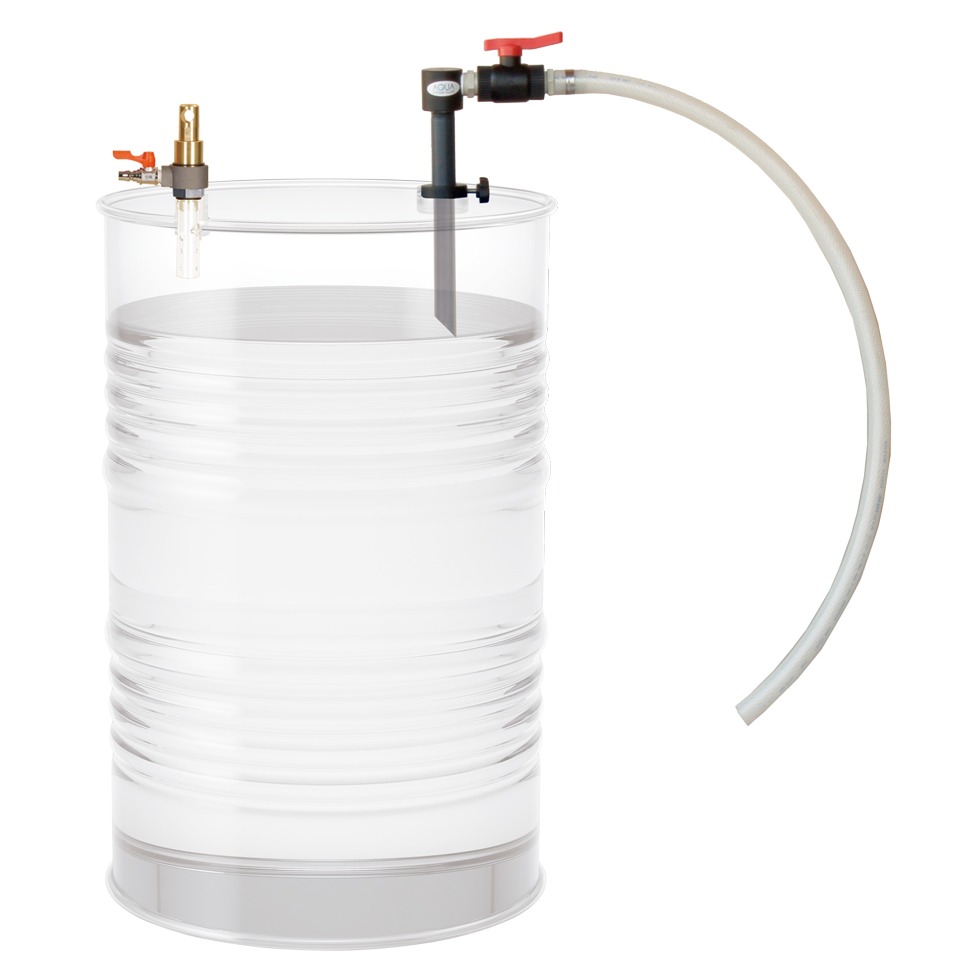

- APDQS-25PP
- 酸・アルカリ用
FEATURE特徴
メリット
- 揮発性、引火性液体を安全に吸引
- コンプレッサ1馬力駆動で静音
- 空気消費量が少く省エネ
- 少量の小さな異物混入であればOK
- 連続運転可能
- 満タン時、自動ストップ
- 分解洗浄しやすい構造のため洗浄しやすい
- サニタリー製ヘルール継手仕様がある
- サニタリータイプは食品にも使用実績あり（APDQS-1s,1.5s）
※食品衛生法には該当いたしません
特長
- JIS規格200Lクローズドラム缶（大栓G2）専用
- ドラム缶密閉負圧式で吸入専用、吐出不可

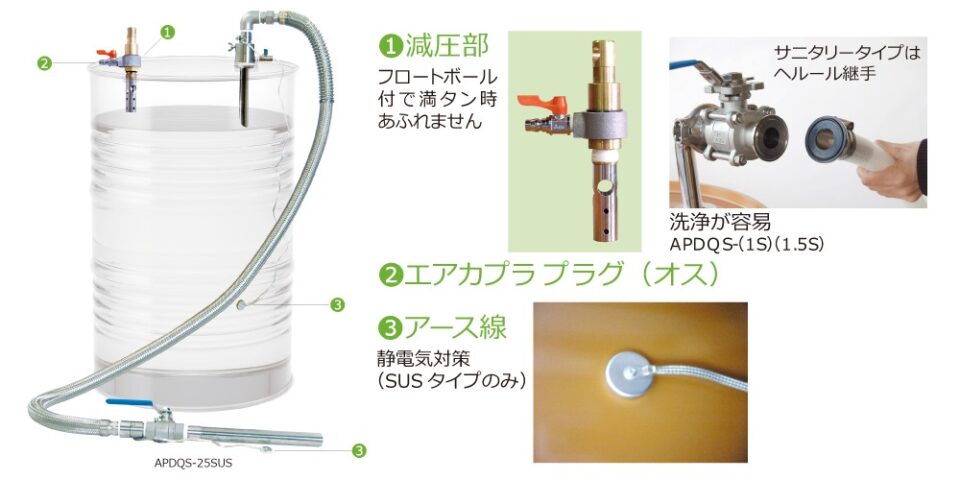

- 減圧部（G3/4）と吸入部（G2）を分割
-
電気を使用しない防爆仕様
エア圧を利用して液体を吸入するポンプです。電気を一切使用しないため防爆地域でも安心して利用して下さい。
G・ASタイプにはアース線が標準装備で静電気対策も万全です。アース線は接地している場所に取り付けてください。 -
高粘度の液体に対応
従来のドラムポンプで対応するのが難しかった粘度（3,000cPまで）の液体でも使用可能です。
-
密閉保管可能
揮発性の高い液体を密閉式のため、安全に保管できます。引火性液体も揮発の心配ありません。
-
故障が少ない
モーター類を使用せず流路に障害物がない為、少々のスラッジや小さな浮遊物混入であれば対応可能です。
Details詳細
エアプレッシャーポンプのしくみ
ドラム缶に減圧した圧縮エアを挿入し、ドラム缶の内圧を変化させることにより液体を吐出・吸入するポンプです。 流路に障害物がないため、異物の混入した液体や粘度（3,000cPまで）のある液体にも対応でき故障がありません。 また、エア式ですので引火、爆発の恐れのある液体や環境でも使用できます。※流量計・ガンノズル付は異物混入不可
エアバキュームポンプのしくみ
クローズドラム缶に灯油・軽油・オイル・薬品等あらゆる液体を回収するポンプです。 エジェクタ機構で電気を使用せず安全に効率よく回収が可能です。回収したドラム缶を産廃業者にそのまま渡すことができます。※廃棄方法については業者様にお問い合わせください。
サニタリーについて
サニタリーとは衛生的という意味合いですが、食品用のポンプで使われます。 セパレートポンプのサニタリーシリーズはサニタリー管（洗浄が容易）を使用しているためサニタリーと呼んでいます。※食品衛生法には属しませんので、食品でのご使用は推奨できかねます。
吸入のしくみ
減圧ユニットでドラム缶内のエアを抜き、缶内を負圧にして液体を吸い込むしくみ
- コンプレッサーエアを接続（エア圧0.4～0.6Mpa）
- 減圧部から勢いよくエアを吐き出し、ドラム缶内を減圧
- バルブを開いて液体をドラム缶に吸い込む
改善例
廃油をドラム缶に回収して缶ごと産廃業者に
現状・問題
- 手作業は汚れるし時間もかかる
- 重労働のため腰痛を患う
- ドラム缶に入れるのが大変
- 廃液回収は外注のため費用がかかる
改善例
直接ドラム缶に回収できるから楽
ドラム缶ごと廃棄業者が取引可能
- 時間短縮
- 工数削減
- 経費削減
- 重労働負担軽減
Specification仕様
オイル用
溶剤用
| 型式 | APDQS-25SUS | APDQS-32SUS | APDQS-1S | APDQS-1.5S | APDQS-25PP | |
|---|---|---|---|---|---|---|
| 使用可能容器 | 200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） | |||||
| 使用液体 | 溶剤※ | |||||
| 使用可能粘度（cP) | 4,000 | |||||
| 機能 | 吸入専用 | |||||
| 空気消費量（L/min） | 310 | |||||
| 最大吸入揚程（m） | 2 | |||||
| 最大吸入量（1cP時/L/min） | 68 | 139 | 74 | 197 | 74 | |

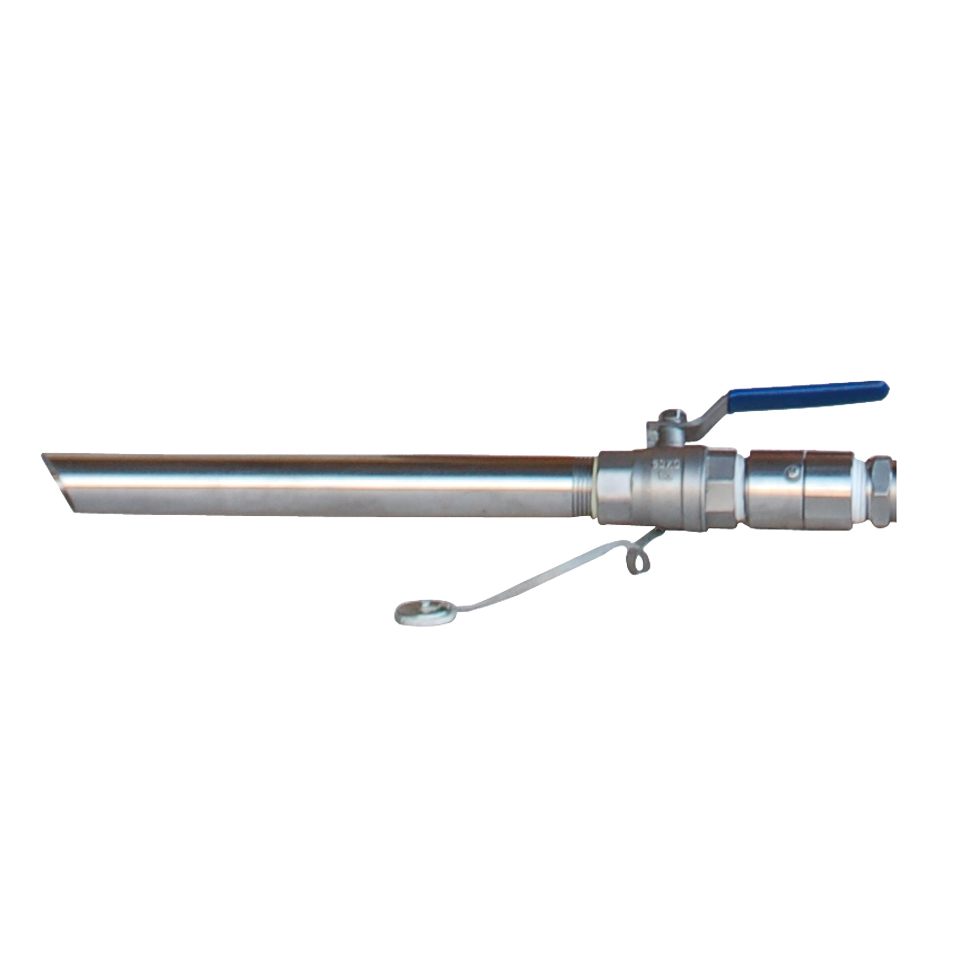

| 付属品 | ノズル | ボールバルブ | – | |||
| ホース材質 | SUSホース | PPホース | ||||
| ホース（長さ×内径） | Φ25×2ｍ | Φ32×2ｍ | Φ25×1.2ｍ | Φ38×1.2ｍ | Φ25×1.2ｍ | |
| エア接続口 | エアカプラプラグ（オス） | |||||
| その他 | エア調整ねじ1mm・4mm/六角レンチ | |||||
| アース線 | ○ | – | ||||
| 接液部材質 | 本体・ノズル | SUS | SUS（サニタリー） | PP | ||
| パッキン | PTFE/FFKM | PTFE/FFKM/EPDM/FKM | ||||
| 質量（kg） | 6.3 | 8.0 | 5.0 | 6.0 | ||
| 参考資料 | 図面 | 図面 | 図面 | 図面 | 図面 | |
※溶剤をご使用の場合は材質を侵さないものに限ります。
※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。
