エア式タンク清掃ろ過クリーナー バッグフィルタ用

FEATURE特徴

• 電気を使用しない

  コンプレッサーの圧縮空気を使用することで漏電せずに安全に使用できます。レバーを切り替えることで吐出・吸入が可能です。
  内部にフィルタを装備しているため切粉等をろ過し、クリーンな液体のみを吐出することが可能です。

• 満タンになれば自動ストップ

  フロート（満タン時満タンストップ機能）が標準装備されておりドラム缶内の液体が満タンになっても漏れる心配がありません。
  吹きこぼしによる無駄がない構造です。

• 安全弁を標準装備

  ドラム缶内の圧力が上がらないように一定の圧力になると安全弁が作動し、ドラム缶内の圧力を一定に保ちます。

Details詳細

用途

エア式タンク清掃ろ過クリーナーAPDQO-Fシリーズは工作機械のタンク清掃はもちろん、『液体と』『固形物』をろ過し分離が可能です。よって工作機械の切粉・スラッジのろ過以外にも以下のような使用方法があります。

フィルタタイプ

APDQO-FF（不織布フィルタ）

不織布を使用することでそのまま廃棄ができ、メンテナンスがカンタンな仕様です。

• 工作機械等の切削油ろ過・再利用が可能
• 一台二役回収しそのままタンクにエアの力で戻すことが可能
• モーター部を持たないため連続運転が可能、長時間の作業にも最適

APDQO-FS（ステンレスフィルタ）

ステンレスフィルターを使用することで繰り返し使用できる仕様です。

• 工作機械等の切削油ろ過・再利用が可能
• 一台二役回収しそのままタンクにエアの力で戻すことが可能
• モーター部を持たないため連続運転が可能、長時間の作業にも最適

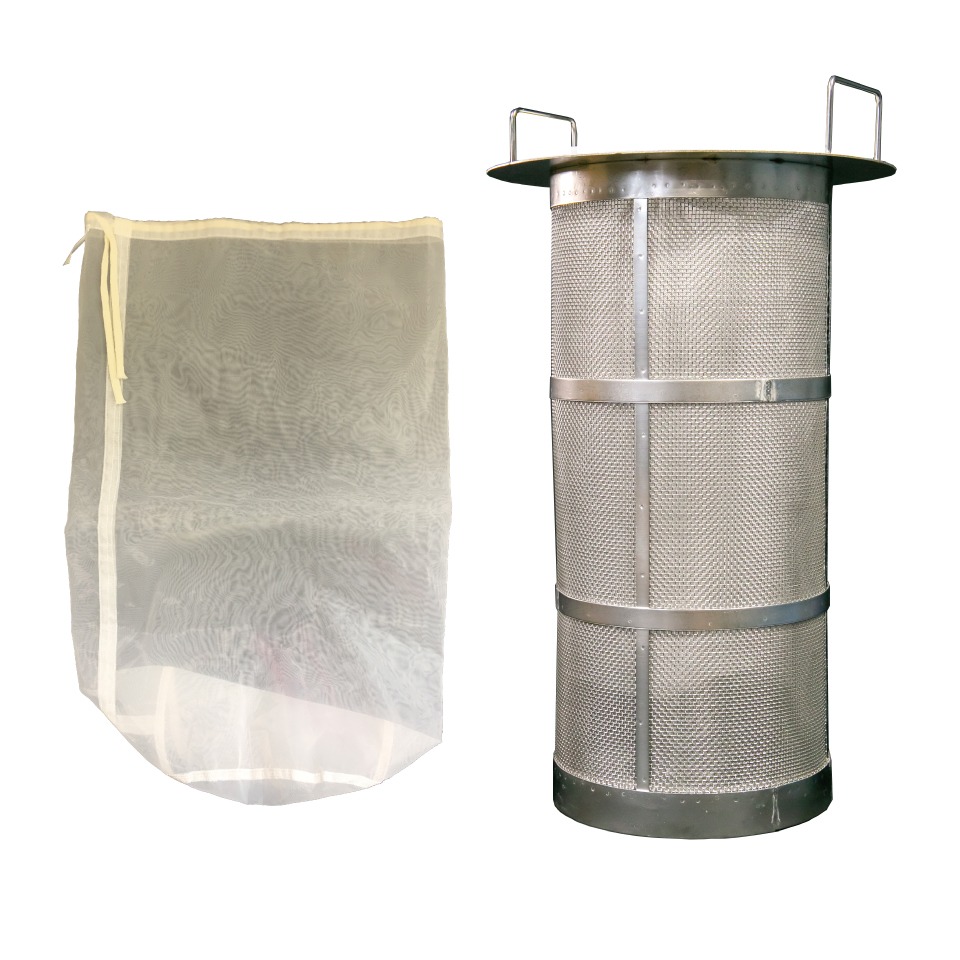

APDQO-FB（バッグフィルタ）

当社従来ステンレスフィルタと比較して汚れが酷い場合に掛かる清掃時間が約1/10に。

• フィルタ清掃がしやすい
• 目詰まりを起しにくく、清掃は簡単になります。
• 清掃時の汚れや悪臭も軽減されるものとなります。

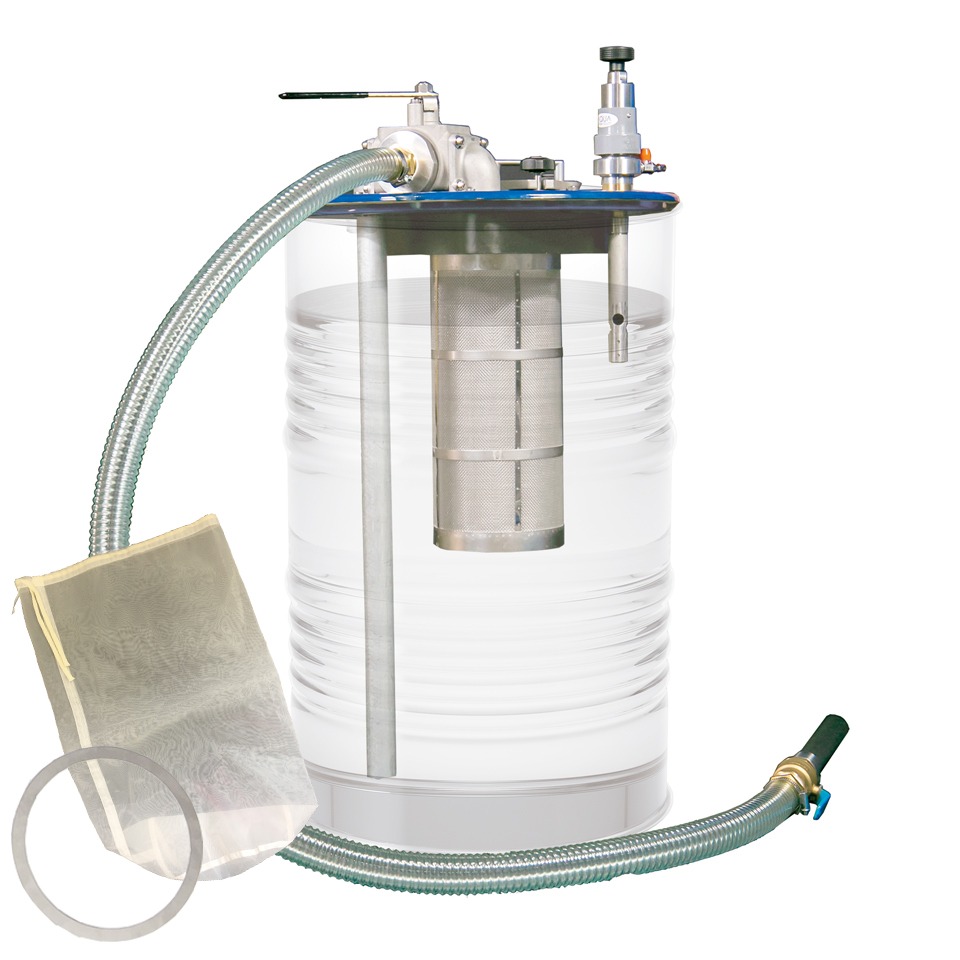

新発売　APDQO-FB/J-FBシリーズ　バッグフィルタ（別売）

APDQO-FシリーズとJ-Fシリーズの違い

注意事項

• ※廃棄方法は地方自治体にご確認ください。
• ※ドラム缶・キャリーはオプションです。（記載されている物以外は付属いたしません。）
• ※運転中は、物や指を入れないでください。傷害や事故の原因になります。
• ※運転している周囲ではゆるい服やアクセサリーが巻き込まれる可能性がありますのでご注意下さい。
• ※落としたり強い衝撃を与えないでください。
• ※分解・改造しないでください。
• ※本製品に熱や異音、異臭などの以上が認められた場合は直ちにご利用を止めてください。
• ※清掃・点検時は必ず本体が停止したことを確認してから行ってください。
• ※本製品をご利用において生じる物品の破損は、補償の対象外となります。

吸入・吐出のしくみ

吸入の仕組み

1. エジェクタの機構を利用しドラム缶内を負圧します（0.4～0.6Mpaの圧縮エアを挿入）
2. 回収ホースより切粉混じりの液体を回収します
3. 回収した切粉と液体は内部のストレーナへながれます
4. 液体はストレーナを抜けますが切粉は抜けずにストレーナの中に溜まります

吐出の仕組み

1. ドラム缶内に圧縮空気を供給します（0.4～0.6Mpaの圧縮エアを挿入）
2. 圧縮空気によりドラム缶内の液体を押し出します
3. 吐出時は切粉はストレーナに残ったままクリーンな液体のみを吐出します

エア式タンク清掃ろ過クリーナーとは？

切削機械のオイル交換が面倒で手間、切粉のみを除去したい、悪臭の出る前に交換をしたい、潤滑油を再利用しコスト削減したい、加工精度を向上させたい、工具寿命を延ばしたい等々あらゆる吸入・ろ過・吐出が可能になります。ご使用の200Lオープンドラム缶を使用し、ろ過クリーナーとして使用可能になります。また電気を使用せず、エア駆動のため火災や漏電の心配がありません。

改善例

お客様の声

お使いいただいているユーザー様から様々な声を頂いております。
「段取り良く、時間内に交換が出来て効率アップしましした」「回収・吐出の速度の早さに驚いた」「エアなので、本体の清掃が簡単」「狭い場所にも入り込み場所を選ばない」「切削液の清掃作業がこんなに楽になるとは思わなかった」など、そのほか多数のお声を頂いております。

クーラントタンク清掃にかけるコストを大幅に削減できました！

導入前は工作機械の増設と共に清掃の手間や時間がかかる、廃棄費用がかかるという問題がありました。
ですが、このエア式タンク清掃ろ過クリーナーを導入してかというもの、清掃時間は格段に早くなり、社内で大好評！
ただ、フィルタの清掃が大変との意見もあり、ご相談したところ、小型の高圧洗浄機を使ったり、エアガンで清掃する方法を教えて頂き、現在では問題点が感じられず大変満足しております。

様々な提案をして頂ける安心感と回収物の悩みが解決しました！

これまで研磨加工でマグネットセパレーターを使用しておりましたが、
砥石の砥粒の回収ができず工場内で何度も問題が上がっておりました。そんな中こちらの商品を知り、J-FS（ステンレスフィルタタイプ）のデモ機を利用しておりましたがうまく回収できず、何とかいい方法は無いかと相談したところJ-FF（不織布フィルタタイプ）をご提案いただき、今までとは比べものにならない程の回収率で問題が解決。
24時間機械が動いている中、機会を止めずにクーラント液のろ過ができ、現場の作業員からも大変好評で、導入後、面粗さが安定し不良率も下がり大変満足しております。
こちらの現状に応じて様々な提案をして頂けることにも安心して商品を使い続けております。

タンク清掃ろ過クリーナー（APDQO-F/J-Fシリーズ）ご紹介

Specification仕様

※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。
