エアモーター式工場扇・送風機
無給油式スタンド型工場扇・送風機
- AFG-24NL
ルブリケータなどでのオイル給油不要
無給油エアモーター採用
エア式
- コンプレッサー
- 5馬力
ラインナップ
- AFG-24NL
FEATURE特徴
エア式なので火気厳禁エリアで使用可能
※エアフィルタ・エアカプラ20PM(オス)付属(エアホースカプラ(メス)は付属しません。)
無給油のエアモーター搭載
首振り左右約55℃、首振り上下約40℃
メリット
- 連続運転可能な長寿命モーター
- 駆動源がエアのため、防爆地域でも使用可能
- 使用場所に合わせて選べる型とサイズ
- エアバルブの絞りで回転数を無断階調整
- 安定した作りで倒れにくい
- ルブリケータなしでオイル不要
- 静音約5%削減
- エア消費量5%カット
※弊社従来品より比較
特長
- 首振り機能付
- 無給油エアモーター搭載
- 安定した作りで倒れにくい
- 角度調整可能
-
無給油エアモーター搭載
ルブリケータなしでオイル不要でご使用可能です。連続運転可能な長寿命モーターで防爆地域でも使用可能です。
-

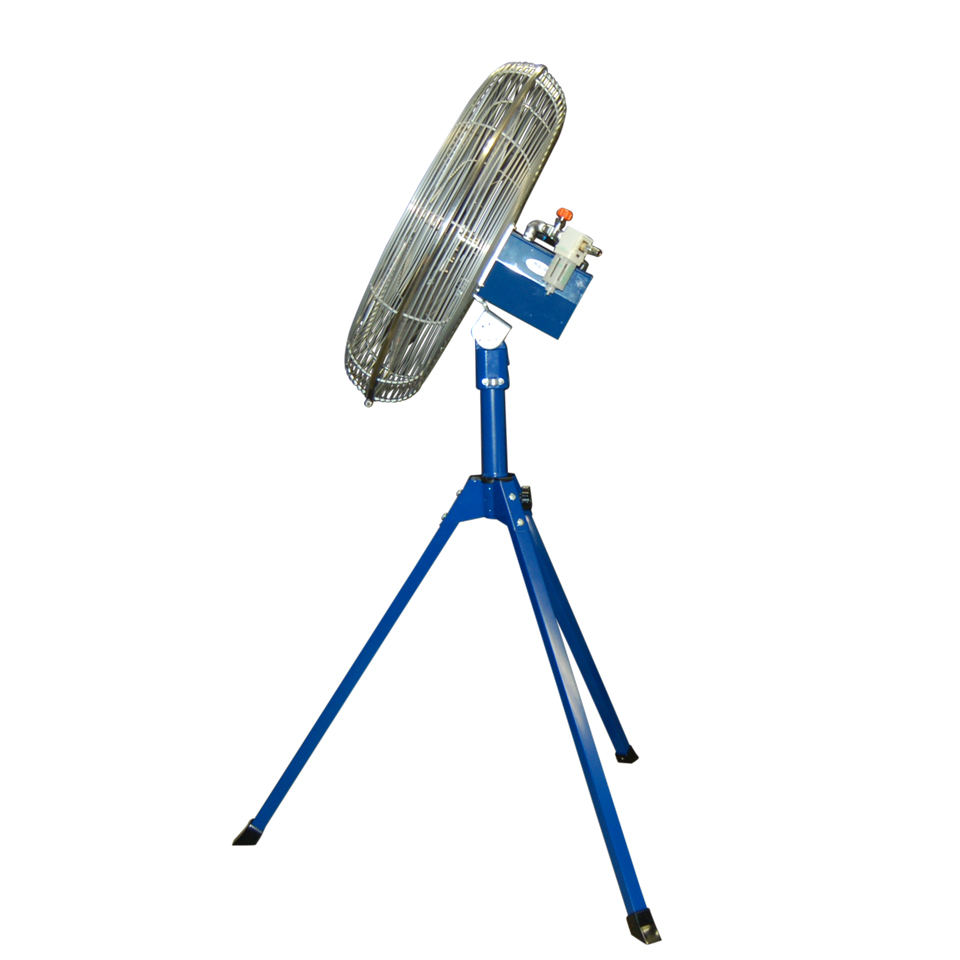

角度調整可能

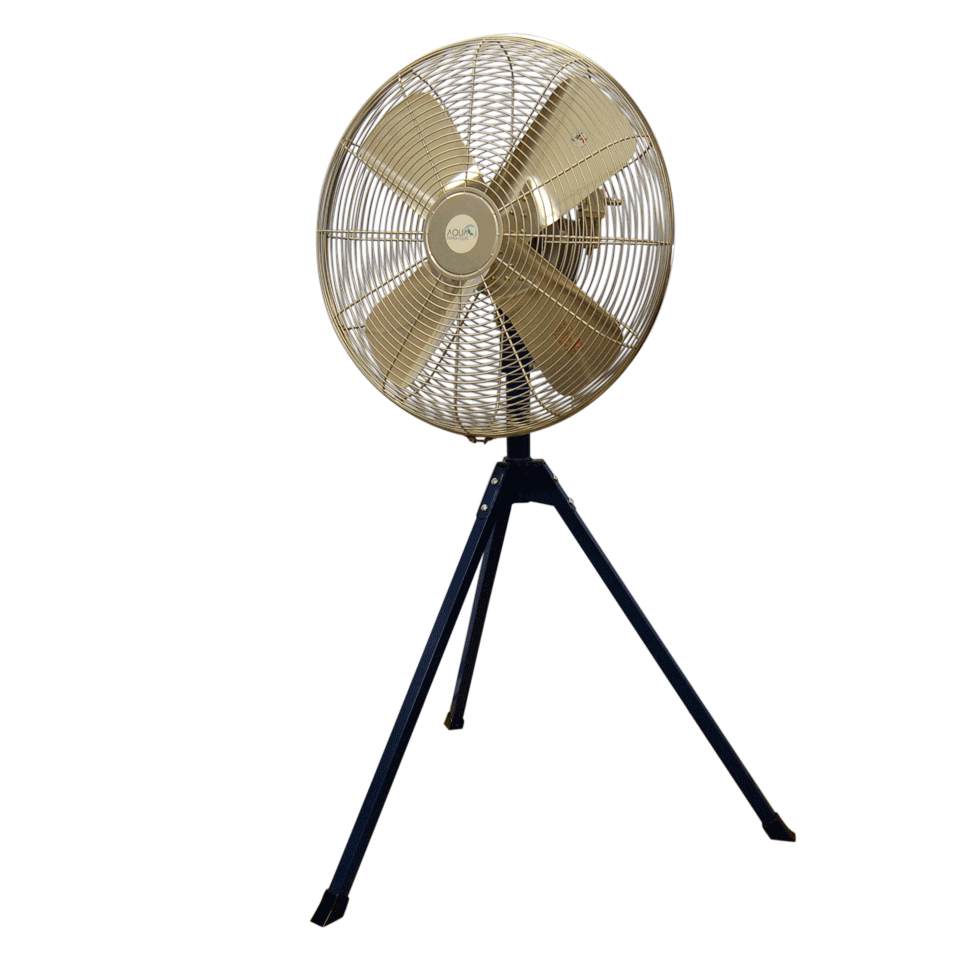

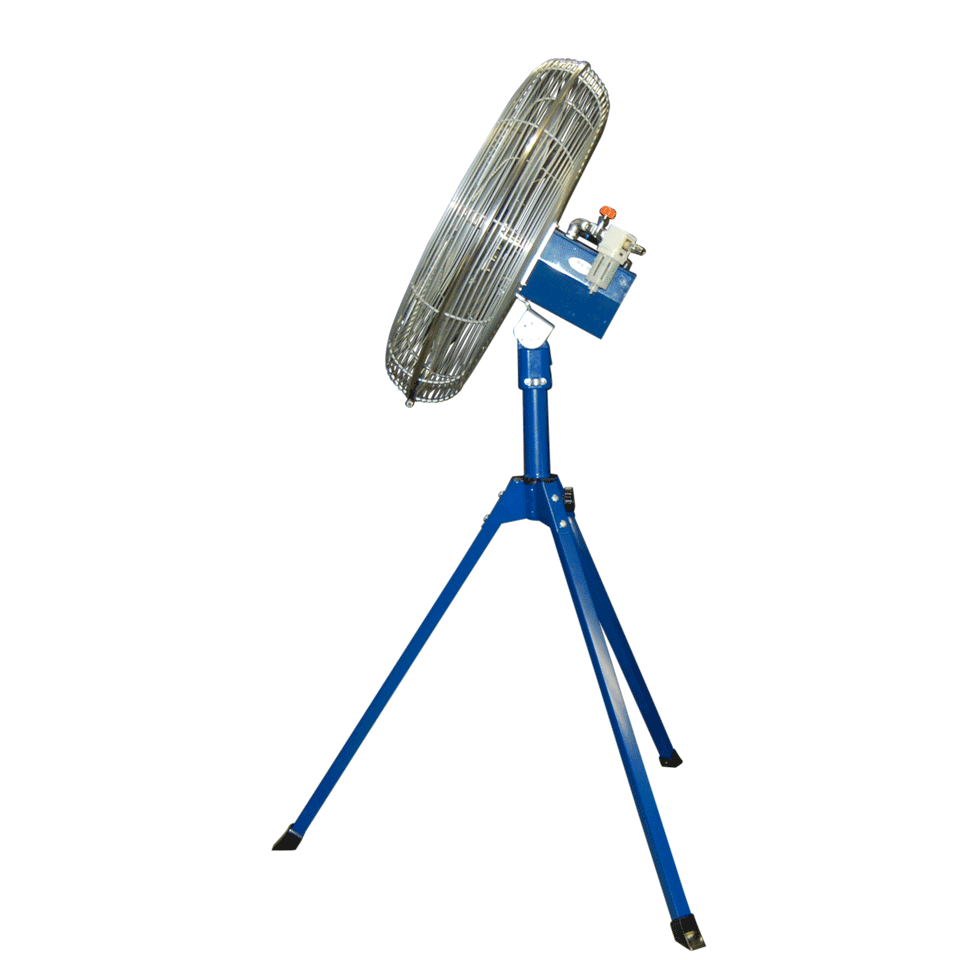

首振り左右約55°、首振り上下4段階(40°)
サーキュレータとしてご使用可能です。 -

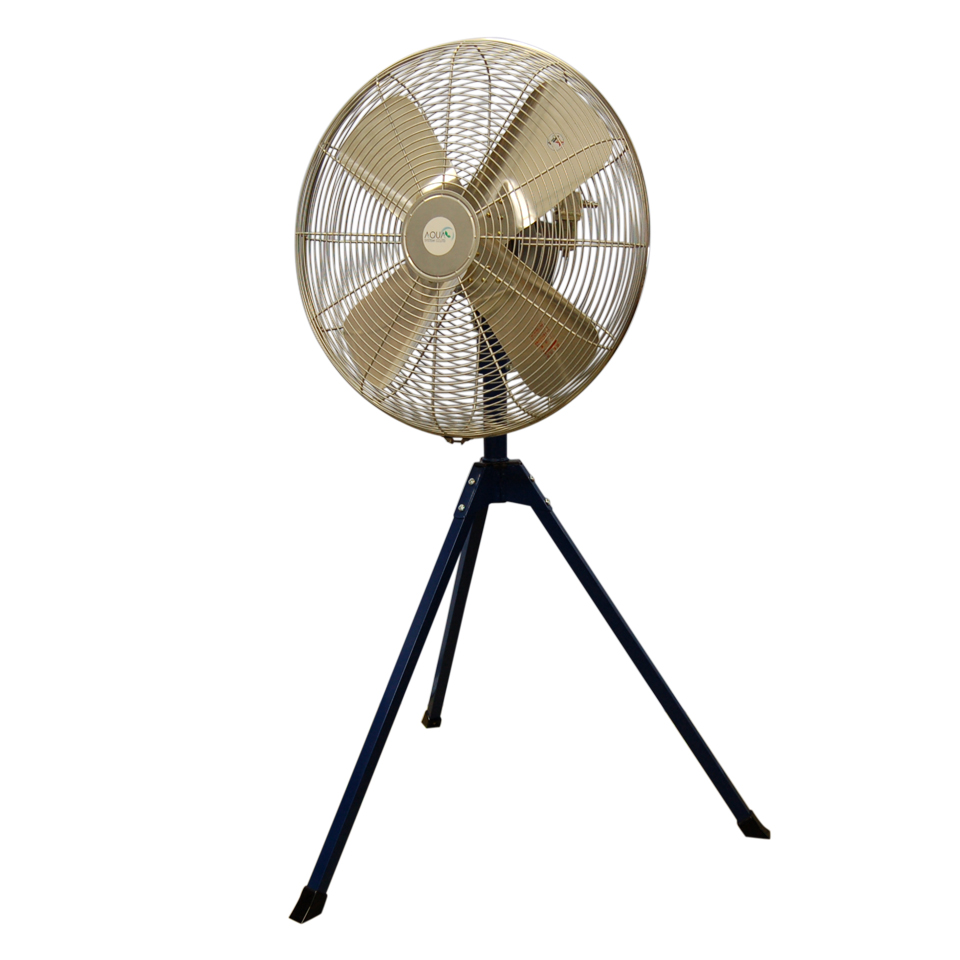

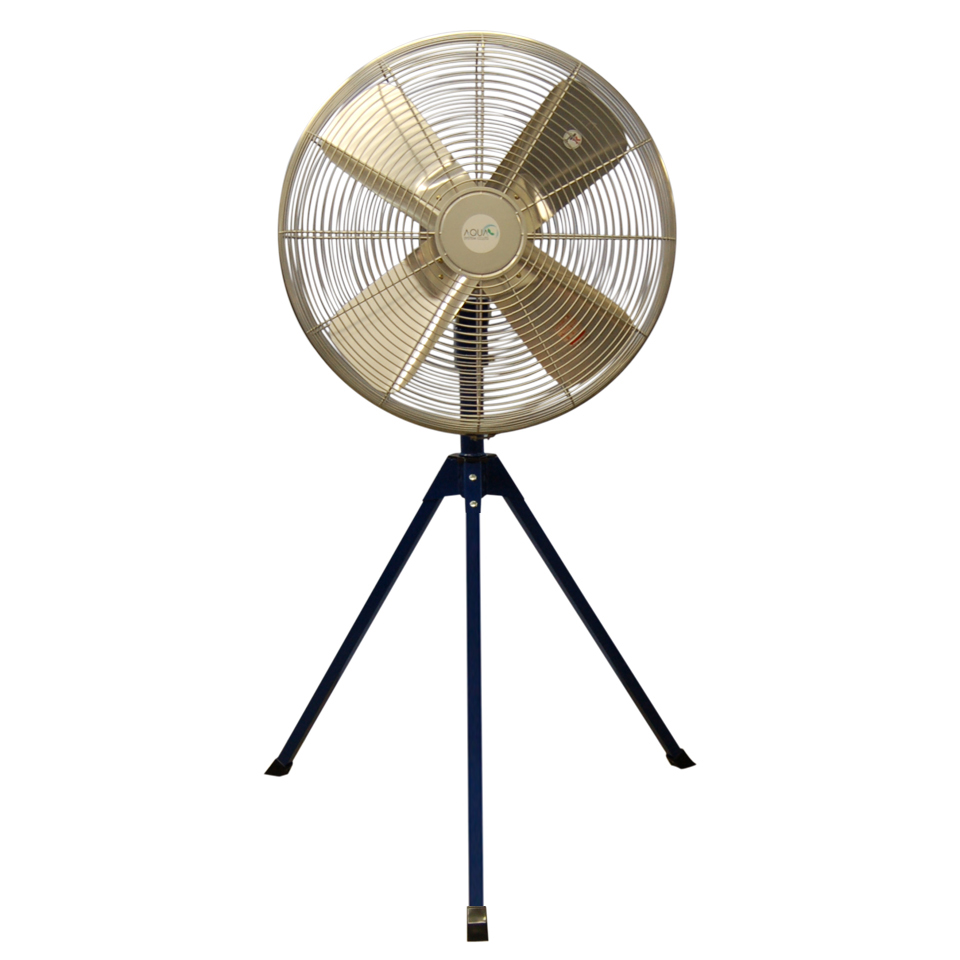

大型24インチのスタンド型
無給油タイプエアモーター式工場扇のスタンド型「AFG-24NL」は業務用の定番になっている大型ですが、アルミ製のハネにより軽量化しているので、
大型でも意外と持ち運びが楽です。高さの調整、首振りや上下の角度調整も可能で場所を選ばずに設置できます。
最大風量は280㎥/minと従来の18インチタイプより向上し、工場内などの空気循環を図れば、エアコンを効率よく使用することができ、
節電対策にも繋がります。大型の為、広範囲を送風できるので感染症対策の換気にもご活用頂けます。
Details詳細
用途
- 熱中症対策
- 乾燥作業の効率化
- 高温な場所、乾燥室での空気循環に
- 高温多湿で使用可能(温度:0~60度(℃))
※その他環境下においては別途ご相談ください
現場
化学プラント工場や塗装工場、自動車 運搬船用、造船所などの工場だけでなくトンネル工事やLPガス・スタンド地下タンク内 換気用 防爆ファンの代わりや船、デッキのマンホールに設置するなど用途は様々です。
塗装ブースなど火気厳禁エリアで使用
化学薬品などの臭いがこもる場所の換気に
鋳物・アルミダイキャスト製品の冷却や乾燥に
作業場での送風機イメージ
製品の乾燥作業にも使えます
空気を屋外に換気を促します
改善例
塗装ブースなど、オイルを嫌う現場の冷却・送風・乾燥に
現状・問題
改善例
熱中症対策 乾燥作業の効率化
オイル給油作業の削減
- 環境改善
- 安全確保
メンテナンス方法
ハネの回転が低下した時の対応について
ご使用状況によりサイレンサが目詰まりを起こし回転に不具合が発生する場合がございます。
その際は「エアモーター式工場扇・送風機 メンテナンス方法」の手順にてサイレンサ(消音)の交換やグリスアップをお願い致します。
Specification仕様
| 型式 | AFG-24NL |
|---|---|
| 様式 | スタンド型 |
| 首振機能(左右) | 55° |
| 角度調整(上下) | 4段階(40°) |
| ファン直径(mm) | 600 |
| コンプレッサー馬力 | 5 |
| 使用空気圧(Mpa) | 0.4~0.6 |
| 空気消費量(m3/min) | 0.46 |
| 最大風量(m3/min) | 280 |
| 最大回転数(rpm) | 1,000 |
| エア接続口 | エアカプラプラグ(オス) |
| 材質(本体・羽) | スチール/AL |
| 質量(kg) | 12.6 |
※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。
Movie動画
※動画でご紹介しております製品には同型式での仕様違い等がございますのでご注意ください。※製品は撮影時期当時のものとなります。現時点や販売時期によりましては、製品のデザインや仕様が異なる場合がございます。ご了承ください。
