ウイングポンプ・ダイヤフラムポンプ
エア式ダイヤフラムポンプ ADOシリーズ
- ADO-40
- ADO-50
電気が使用できない場所でも使用可能! トンネル工事や地下工事、細穴作業でも大活躍!
災害用としても使用可能!
吐出吸入兼用モデル
- 使用可能液体
- オイル ／灯油 ／軽油 ／水・水溶性液体
- 粘度
- 5,000cP以下
- コンプレッサー
- 3馬力
ラインナップ
- ADO-40
- オイル・灯油・軽油・水
- ADO-50
- オイル・灯油・軽油・水
FEATURE特徴
メリット
- トンネル工事、地下工事など、電気が使用できない現場に。
- 水中ポンプでは対応できない細穴作業に。
- 異物が混入している液体の移送に。
特長
- 水中ポンプの代替として。
- 狭いスペース、細穴、狭所などで吸水作業に。
- 電気を使用しない為、漏電せず安全。
Details詳細
活躍する主な現場
火気厳禁エリアの土木工事、ヘドロやマンホールの汚泥回収、用水路細穴などで廃水や廃油の移送に活躍できます

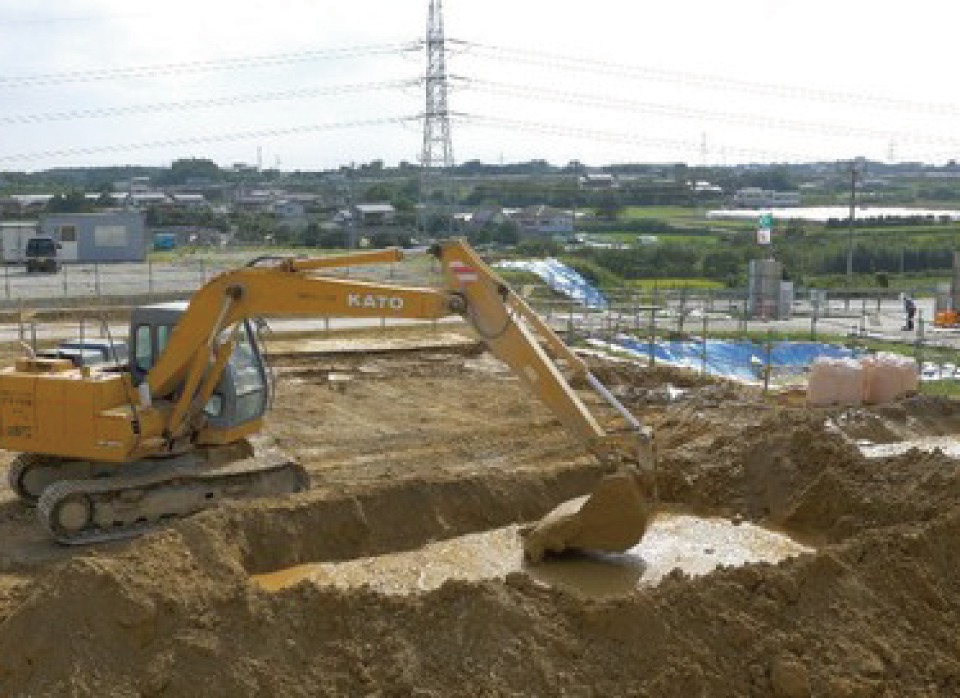

土木工事

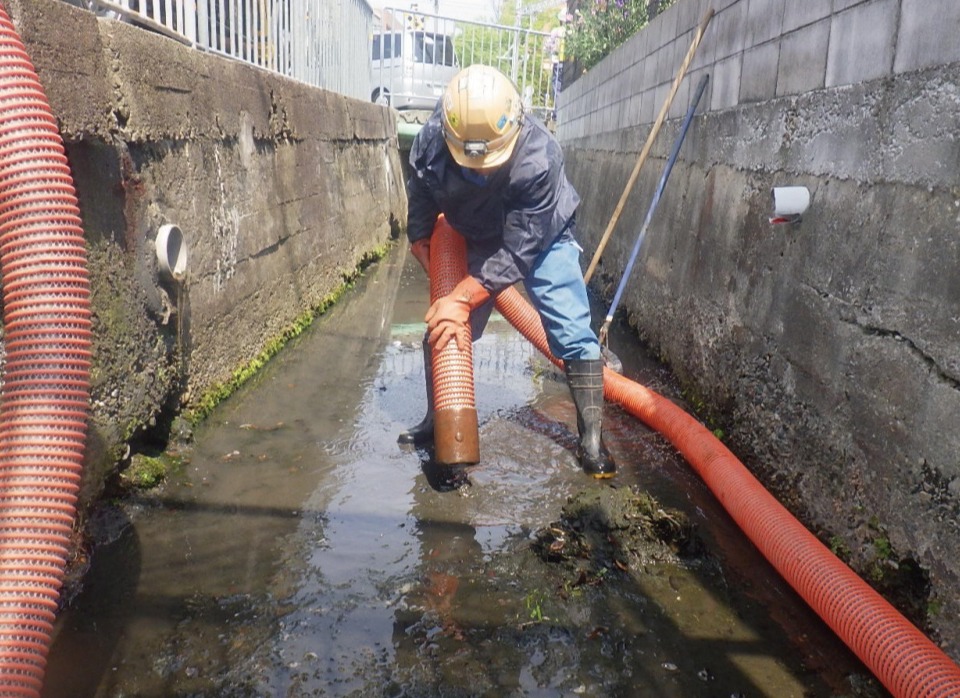

用水路・細穴工事

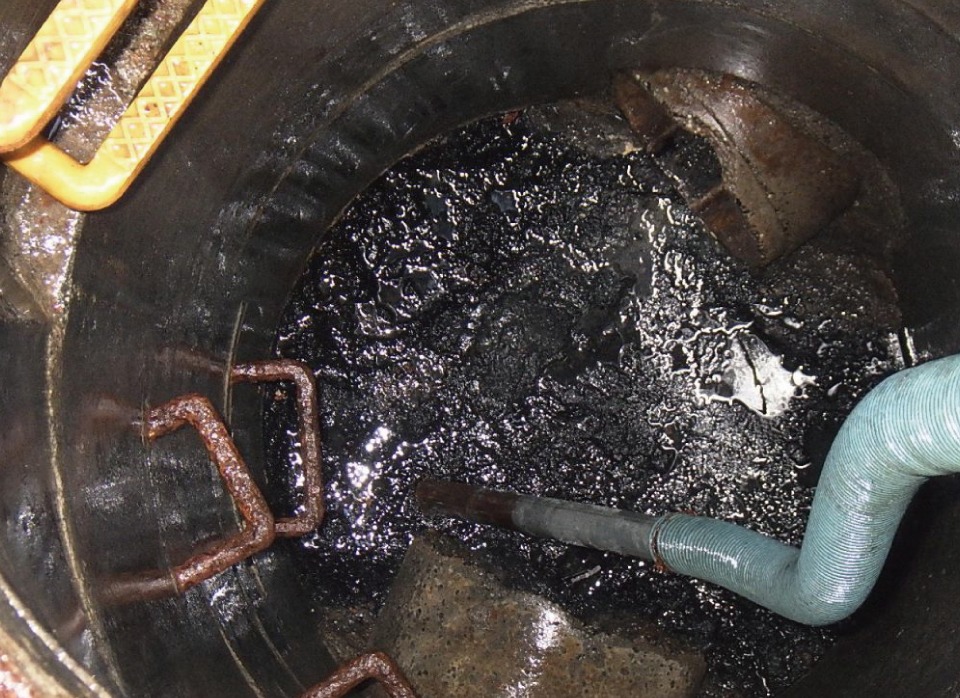

地下水マンホールの汚泥

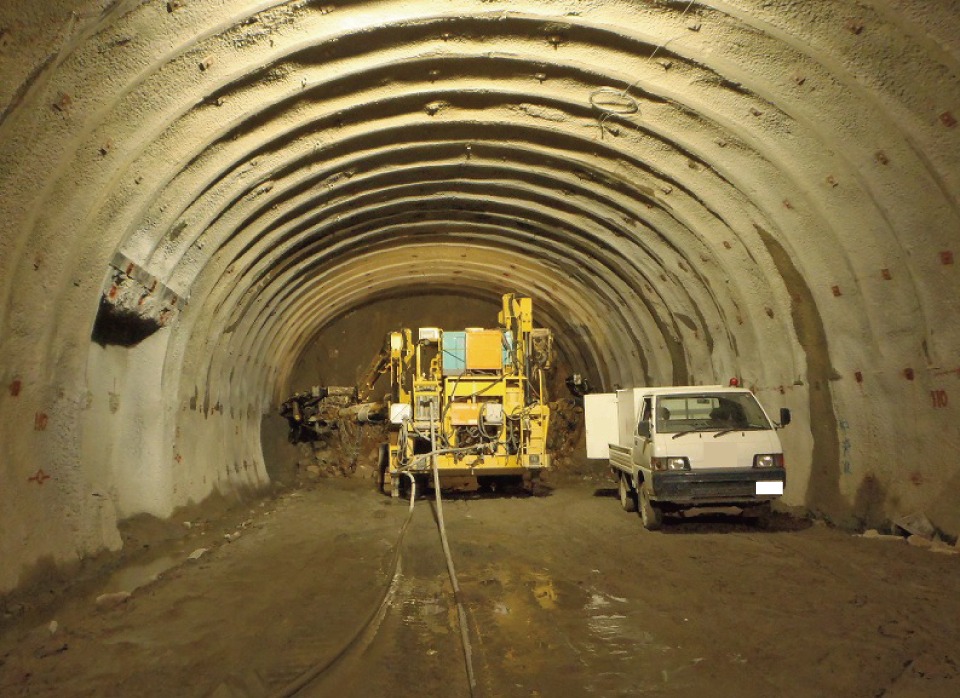

トンネル切削工事
非常用ポンプとして

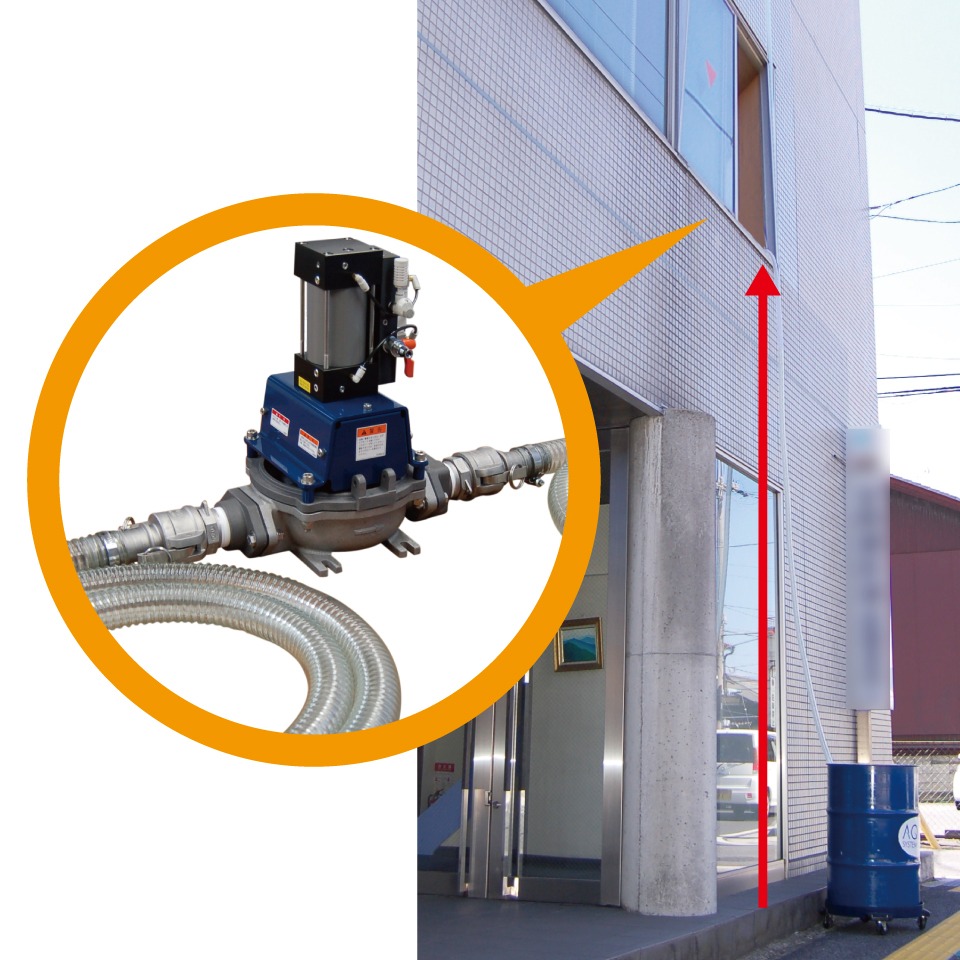

ビルの2階程度まで吸込み可能

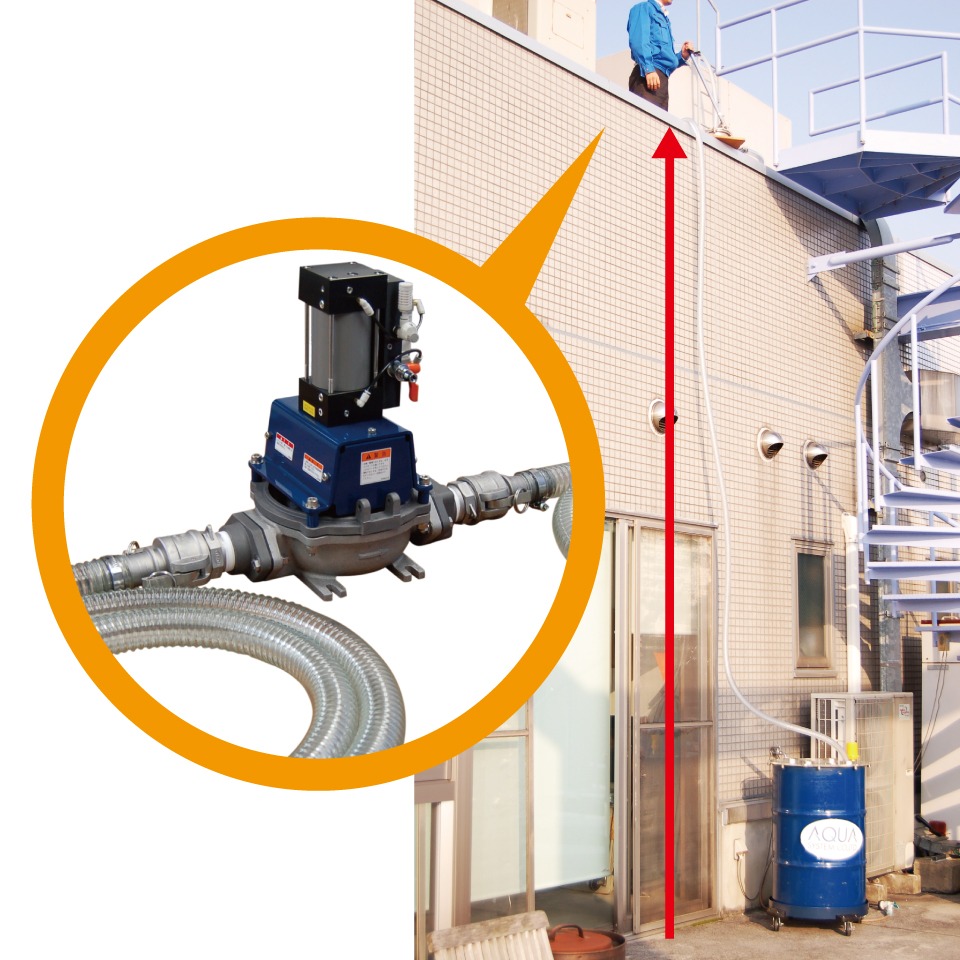

ビルの屋上で非常電源用の燃料補充に使用可能
増水などの緊急排水も可能
ハンドダイヤフラムとは
ダイヤフラム（膜）と2つの弁で構成されるポンプです。ダイヤフラムを上下または左右に運動させて容積を変化させ吸込・吐出を行います。
最大の特徴はシーツレスであることで、薬品移送用に多く使用されています。

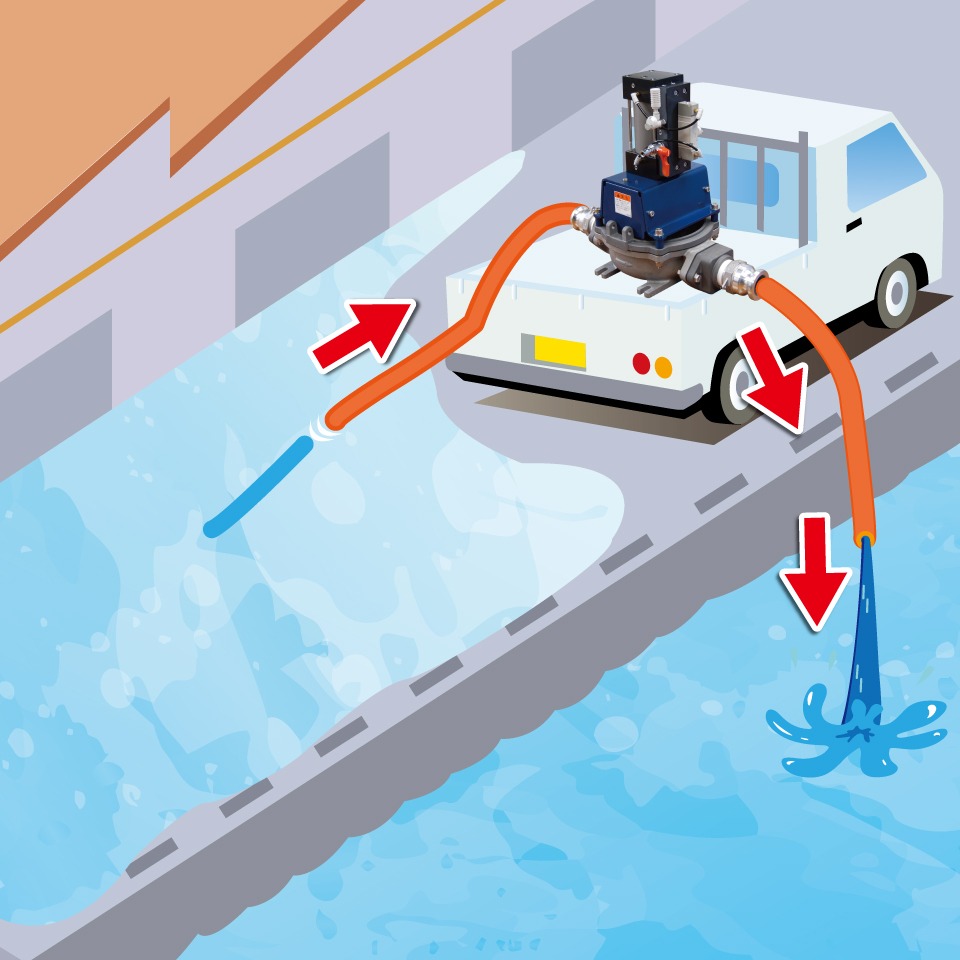

自給力があり、水にホースを投げ込むだけで使える！
- 本体を入れなくても良い
- 細穴にもホースが入れば使用可能
- 電源コード不要（手動式、電動の手動モード、エア式）
※写真・イラストが一部ハンドダイヤフラムとなっておりますが、ダイヤフラムの説明・用途としては変わらない点はそのまま掲載しております
オプション品

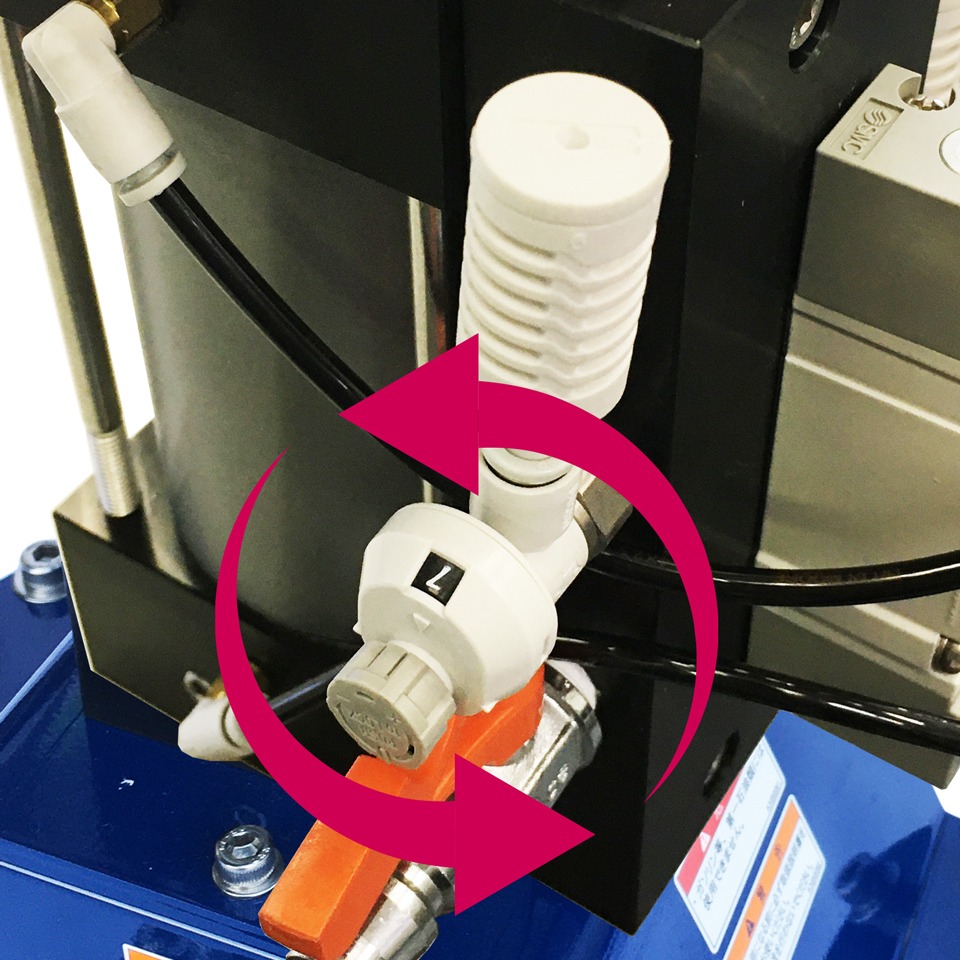

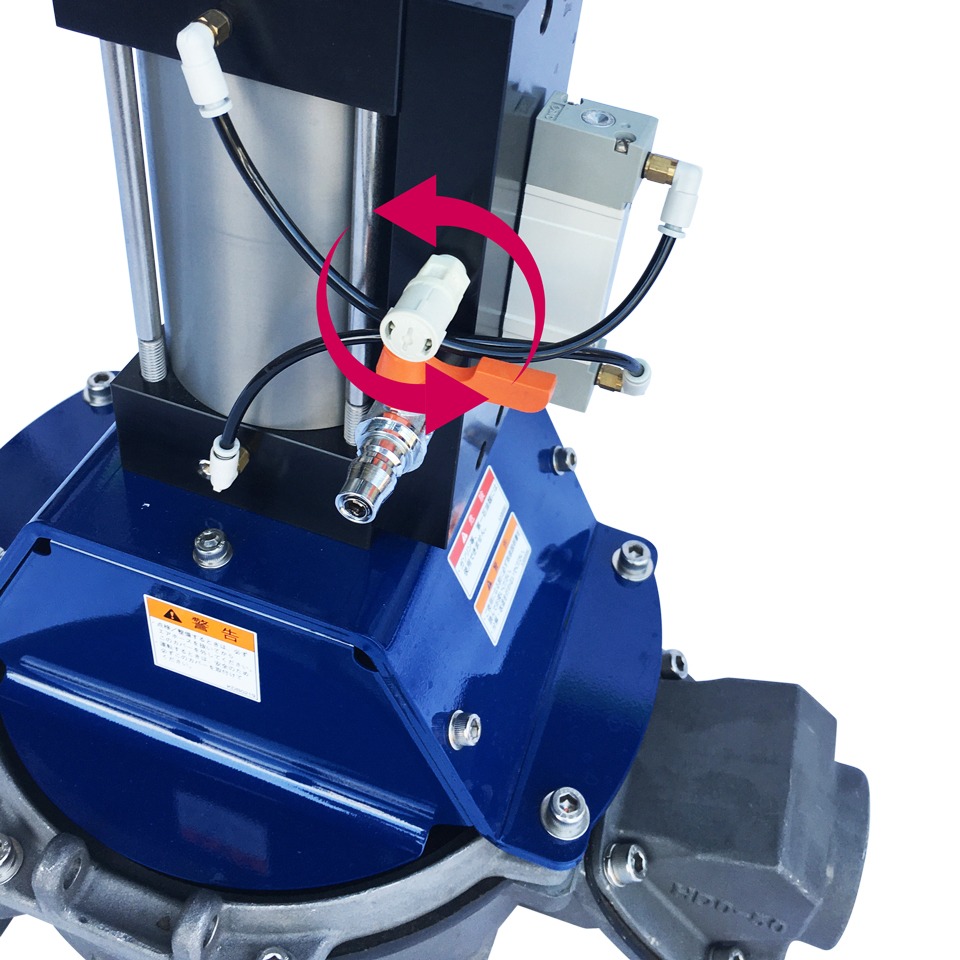

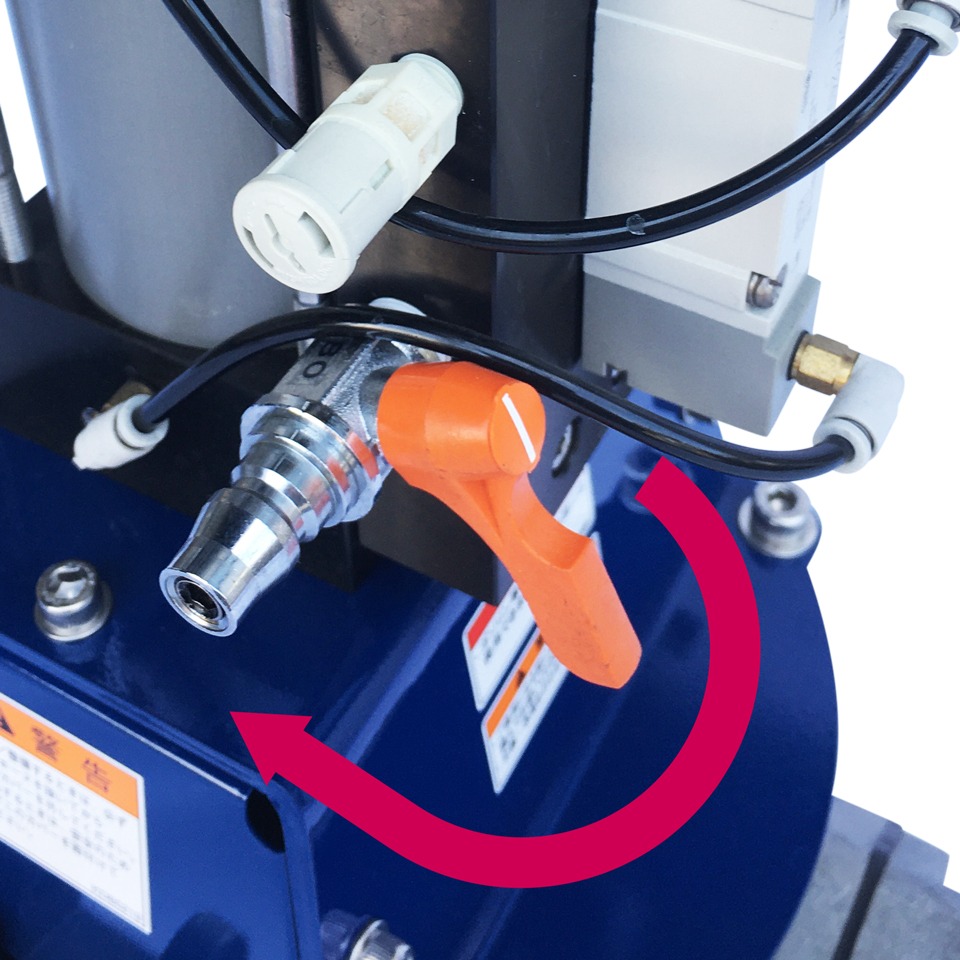

オプションタイプ無段階調整機能（エアスピードコントローラー）
ADO-40

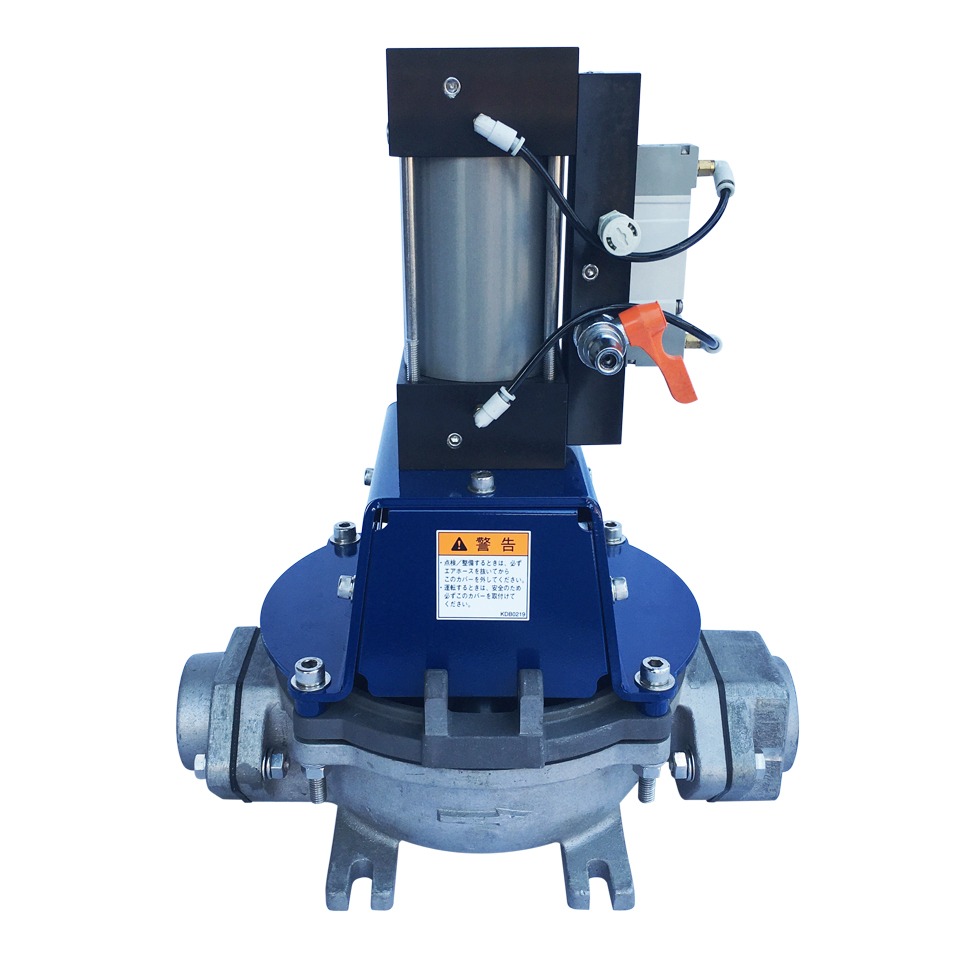

ADO-40 正面イメージ

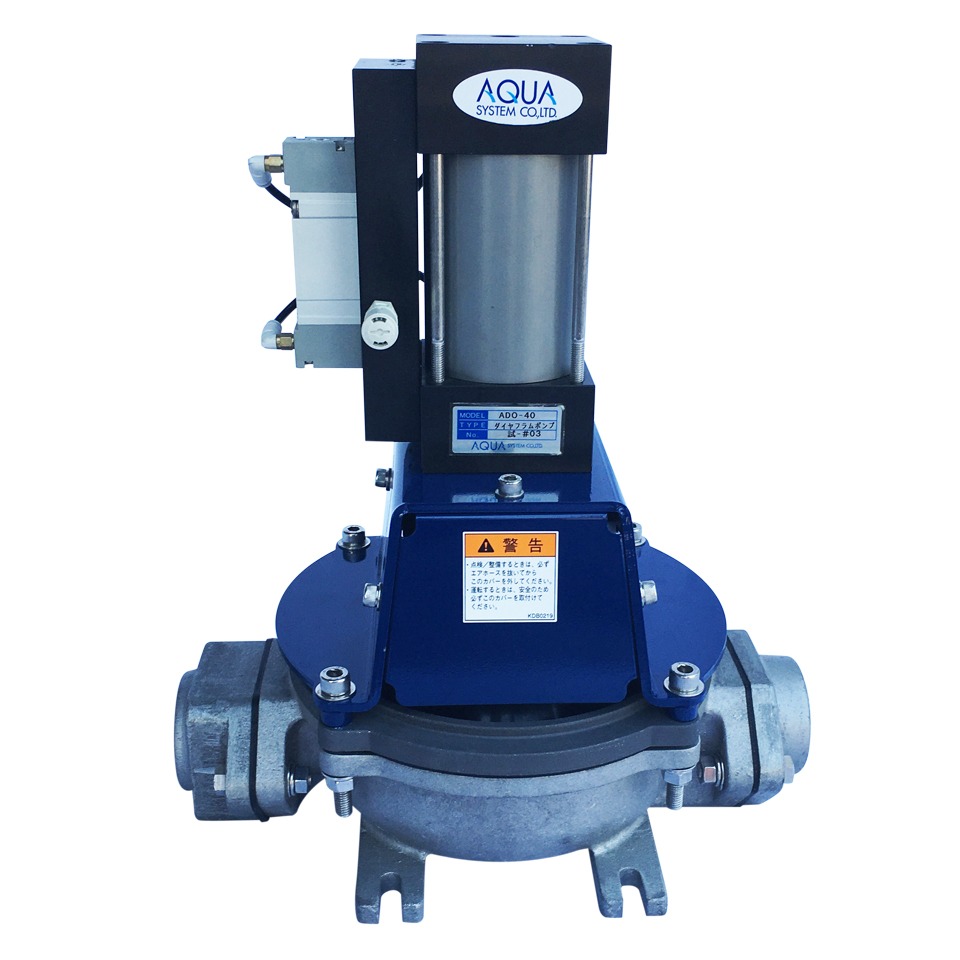

ADO-40 背面イメージ

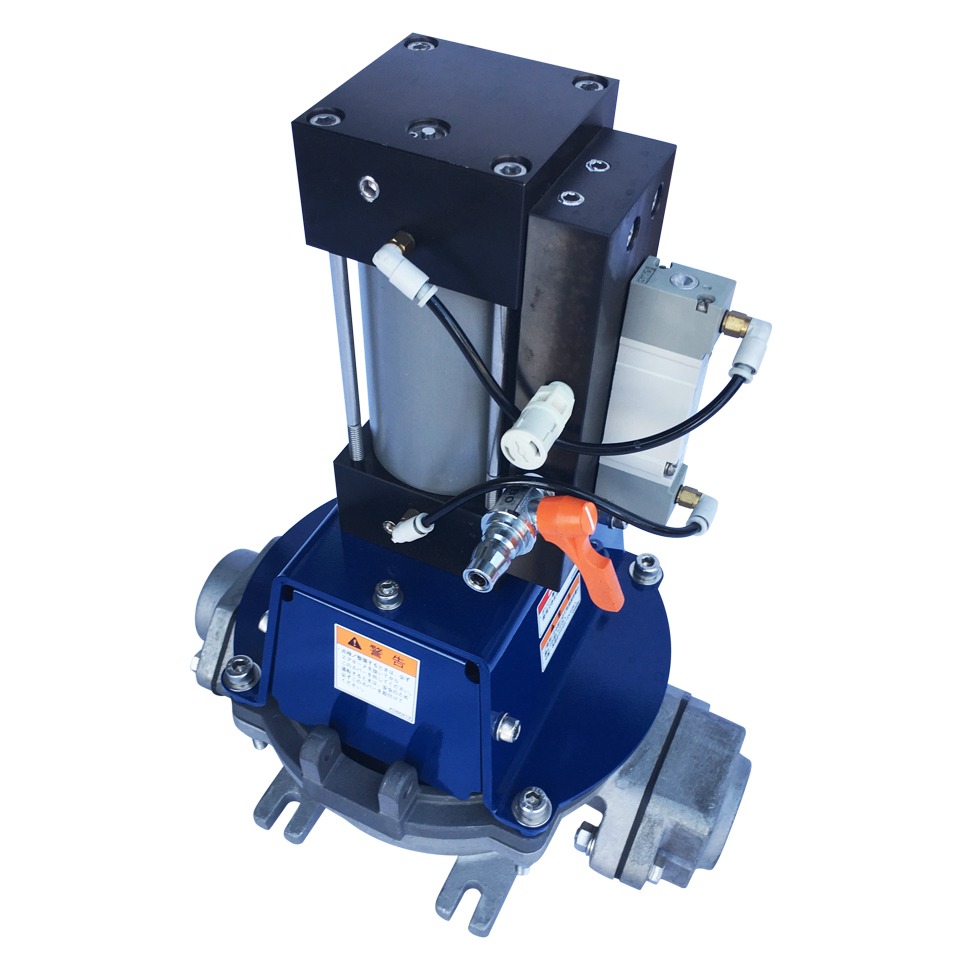

ADO-40 側面イメージ

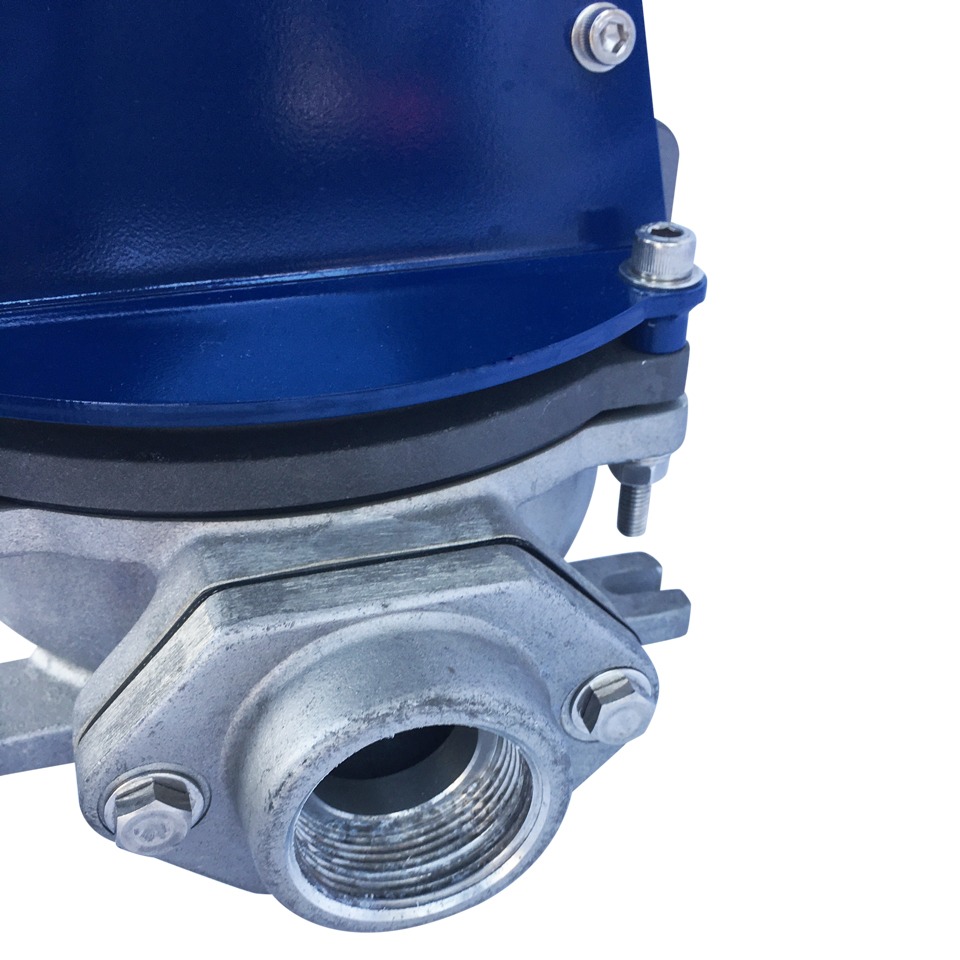

ADO-40 ネジ式フランジ（Rc1”1/2）
ADO-50

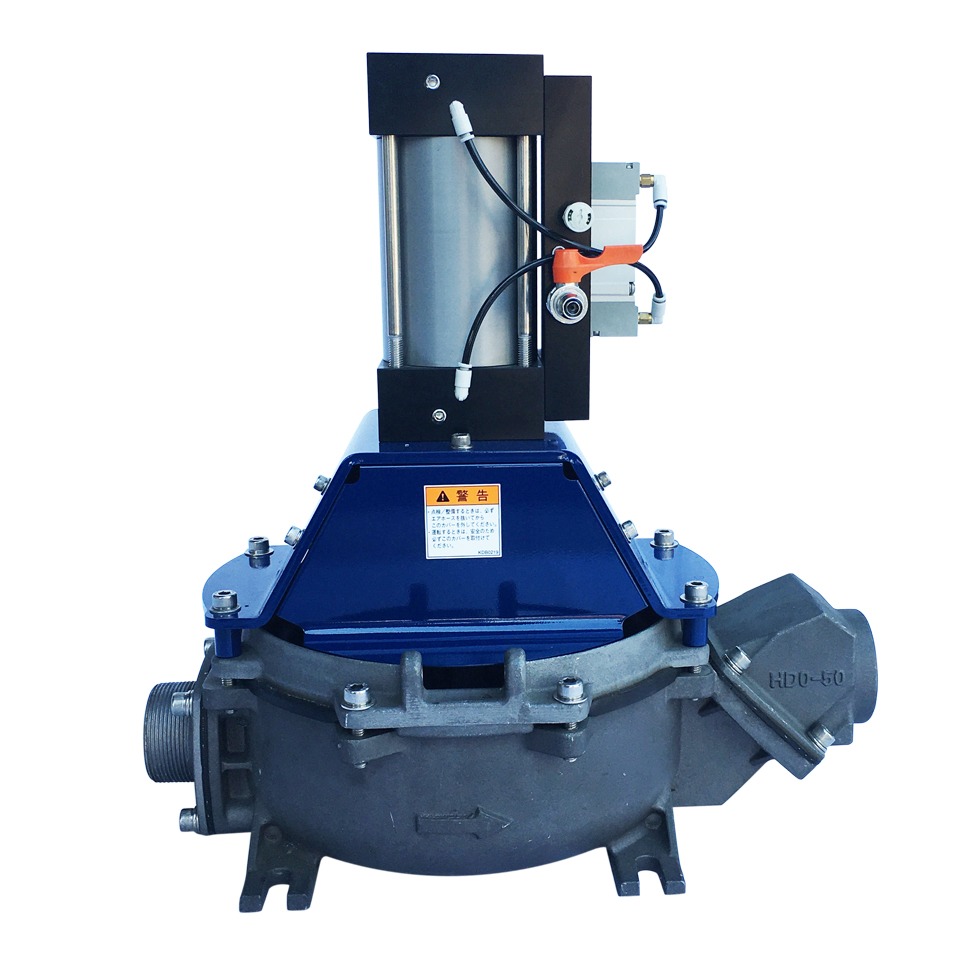

ADO-50 正面イメージ
ADO-50 背面イメージ

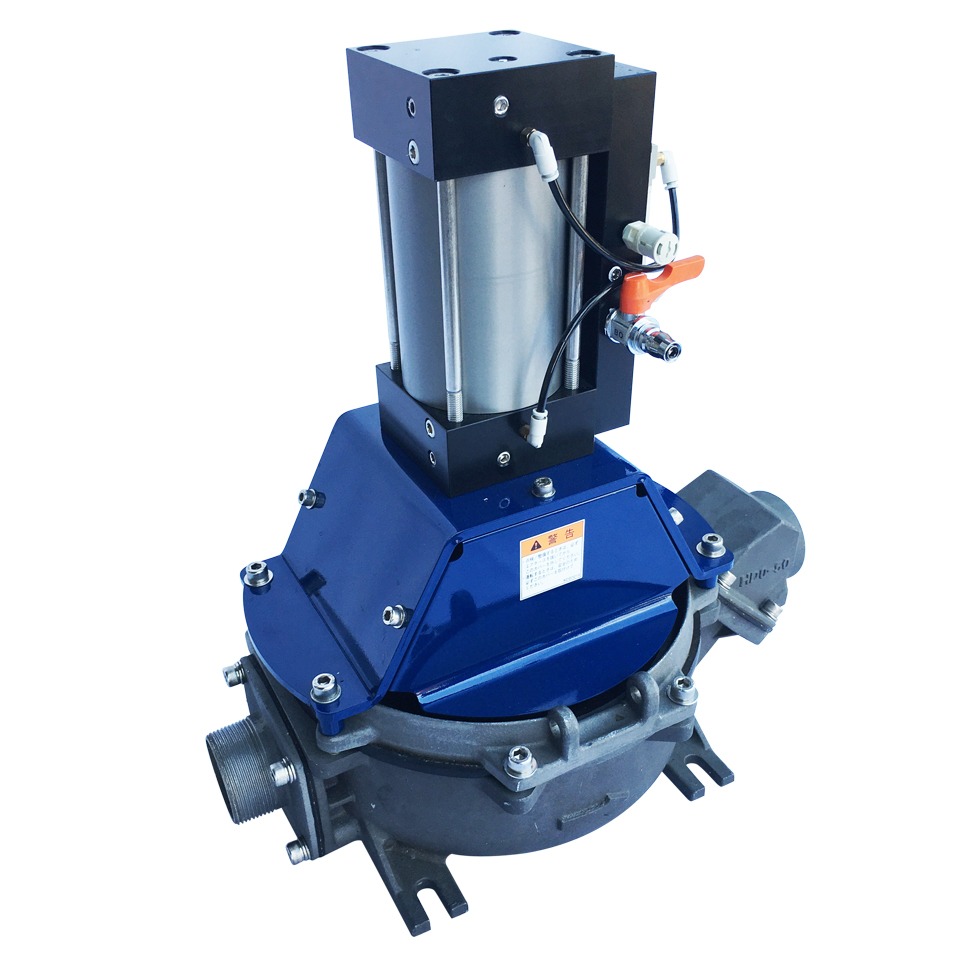

ADO-50 側面イメージ

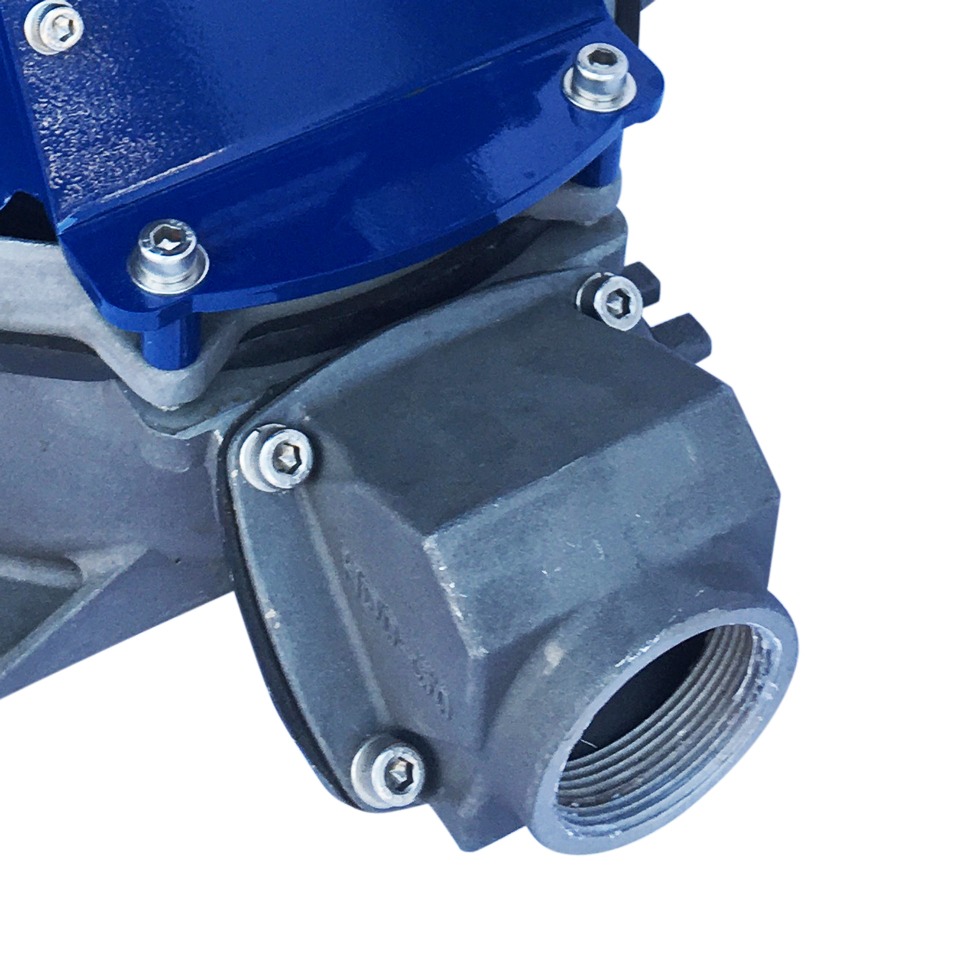

ADO-50 ネジ式フランジ（吸入側：R2、吐出側：Rc2）
Specification仕様
| 型式 | ADO-40 | ADO-50 | |
|---|---|---|---|
| 使用液体 | オイル・灯油・軽油・水 | ||
| 使用可能粘度（cP) | 5,000 | ||
| 駆動方式 | エア（3馬力）（0.4～0.6Mpa） | ||
| 使用空気量（L/min） | 133 | 200 | |
| 最大吐出量（L/MIN） | 40 | 100 | |
| 最大吸込揚程（m） | 4 | ||
| 最大押上揚程（m） | 7 | ||
| 付属品 | 踏板 | – | |
| キャリー | – | ||
| ネジ式フランジ | Rc1”1/2 | 吸入側：R2、吐出側：Rc2 | |
| レバーカプラ | – | ||
| ホース | -（推奨内径Φ38） | -（推奨内径Φ50） | |
| エア接続口 | エアカプラプラグ（オス） | ||
| 材質 | ポンプ・ハンドル | AL/SUS | |
| パッキン | NBR（補強布入） | ||
| 質量（kg） | 8.8 | 13.9 | |
