エア式ドラムポンプ（ハンディポンプ）
エアモーター式遠心ポンプ

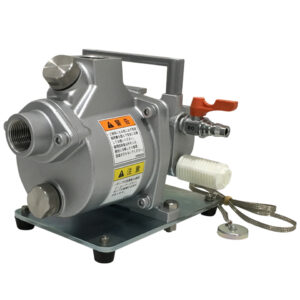

- ACH-20AL
- ACH-20SUS
- ACHH-20AL
- ACHD-20AL
- ACHD-20SUS
防爆地域で使用でき、持ち運びが容易なエア式ハンディポンプ
自吸式・吐出専用モデル
- 使用可能液体
- 灯油 ／軽油 ／溶剤
- 粘度
- 5cP以下
- コンプレッサー
- 5馬力
ラインナップ

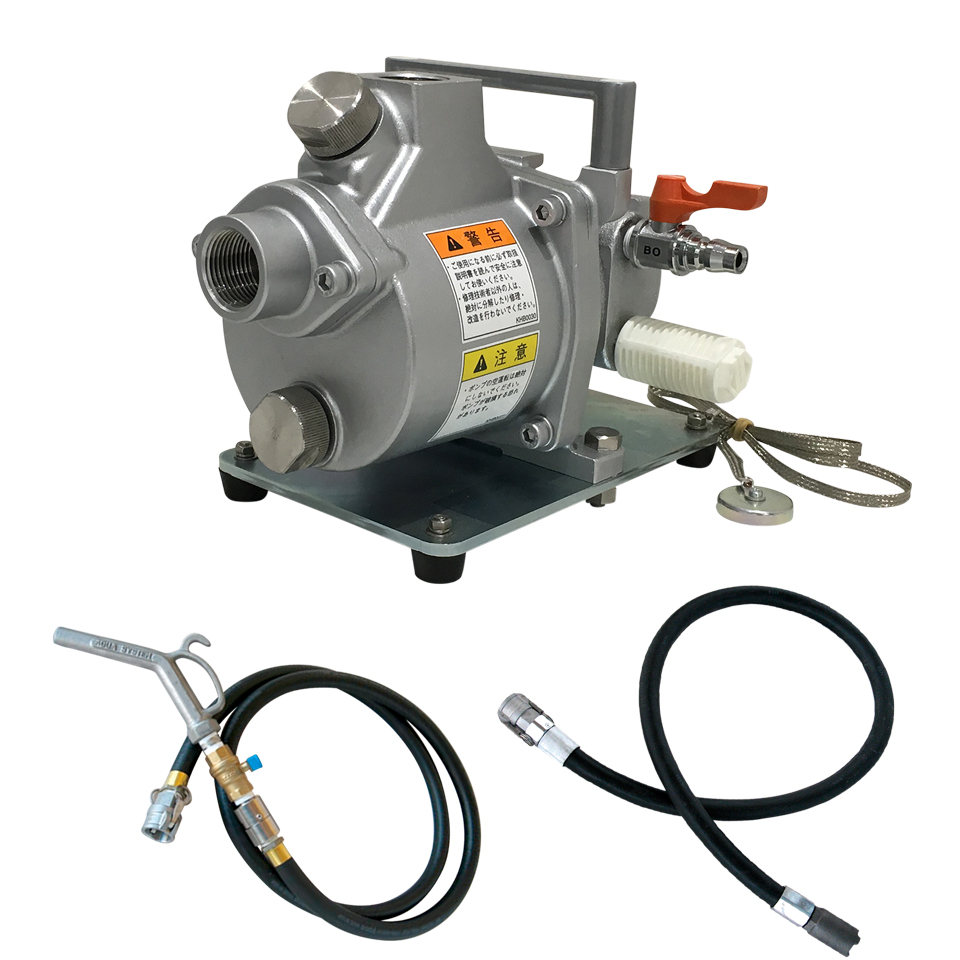

- ACH-20AL
- 灯油・軽油用／ポンプ単体
- ACH-20SUS
- 溶剤用／ポンプ単体
- ACHH-20AL
- 灯油・軽油用／ドラム缶用

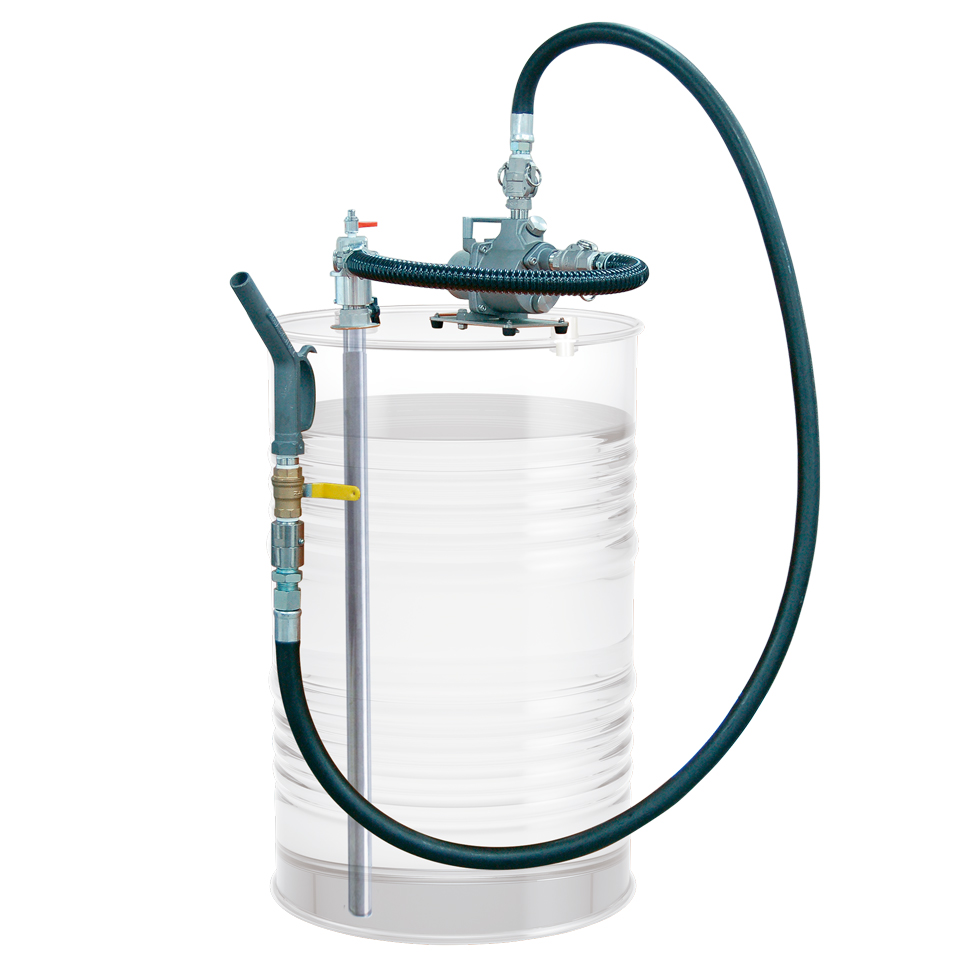

- ACHD-20AL
- 灯油・軽油用／ホース両端

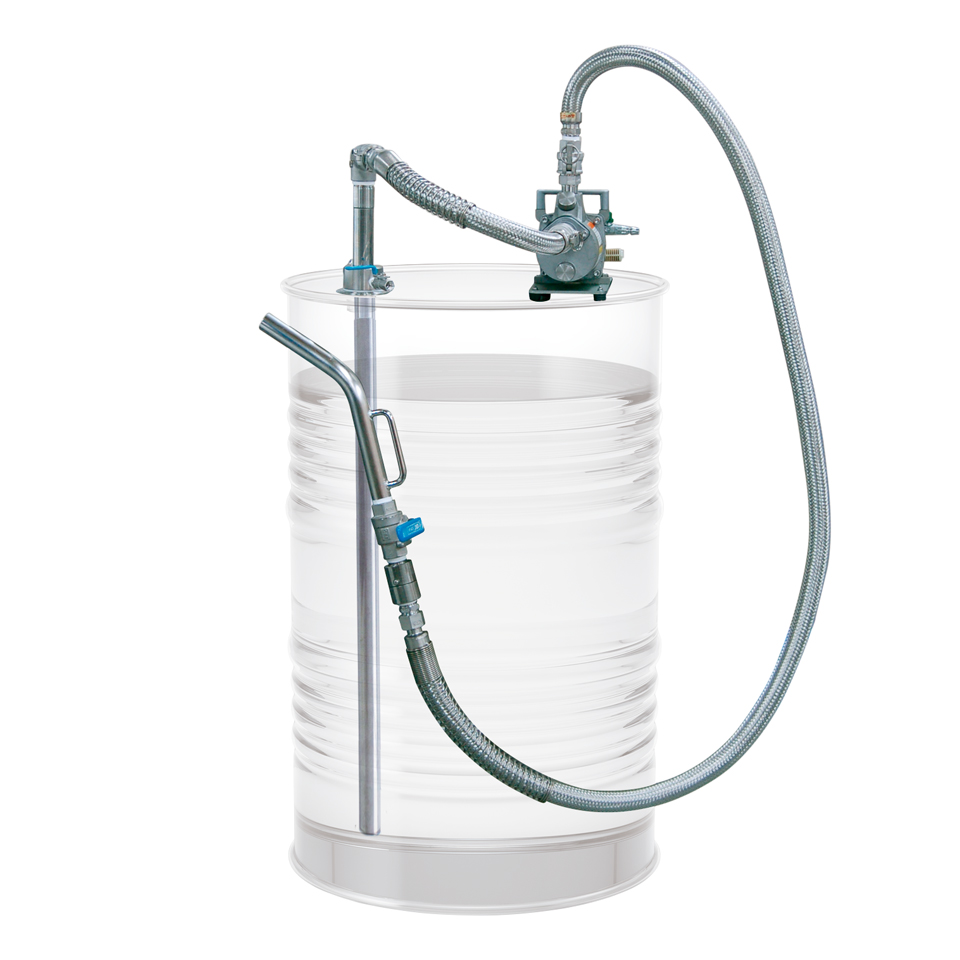

- ACHD-20SUS
- 溶剤用／ドラム缶用
FEATURE特徴
メリット
- 低粘度の液体の循環などにおすすめ
- 最大吐出量50L/min
- エア駆動の為、漏電なく安全
- 連続運転可能の為、循環ポンプとして使用可能
特長
- 最大押上揚程5m
- 渦巻型遠心ポンプ
- ドラム缶用、ホース接続タイプもあり
-
電気を使用しない防爆仕様
配管接続・ホース接続が可能で持ち運びが容易なポンプです。
電気を一切使用しないため防爆地域でも安心して利用して下さい。
またエア式のため電動では制限のかかる連続運転が可能です。また、バルブの開閉で流量調節が可能です。 -
ドラム缶を密閉しなくても使用可能
ドラム缶に内圧をかけるタイプではないのでエアプレッシャーポンプのように缶を密閉しなくても使用できます。
-
カスタマイズ可能
ホース接続のため、現場仕様や配管に合わせてカスタマイズが可能です。
Details詳細
遠心ポンプのしくみ

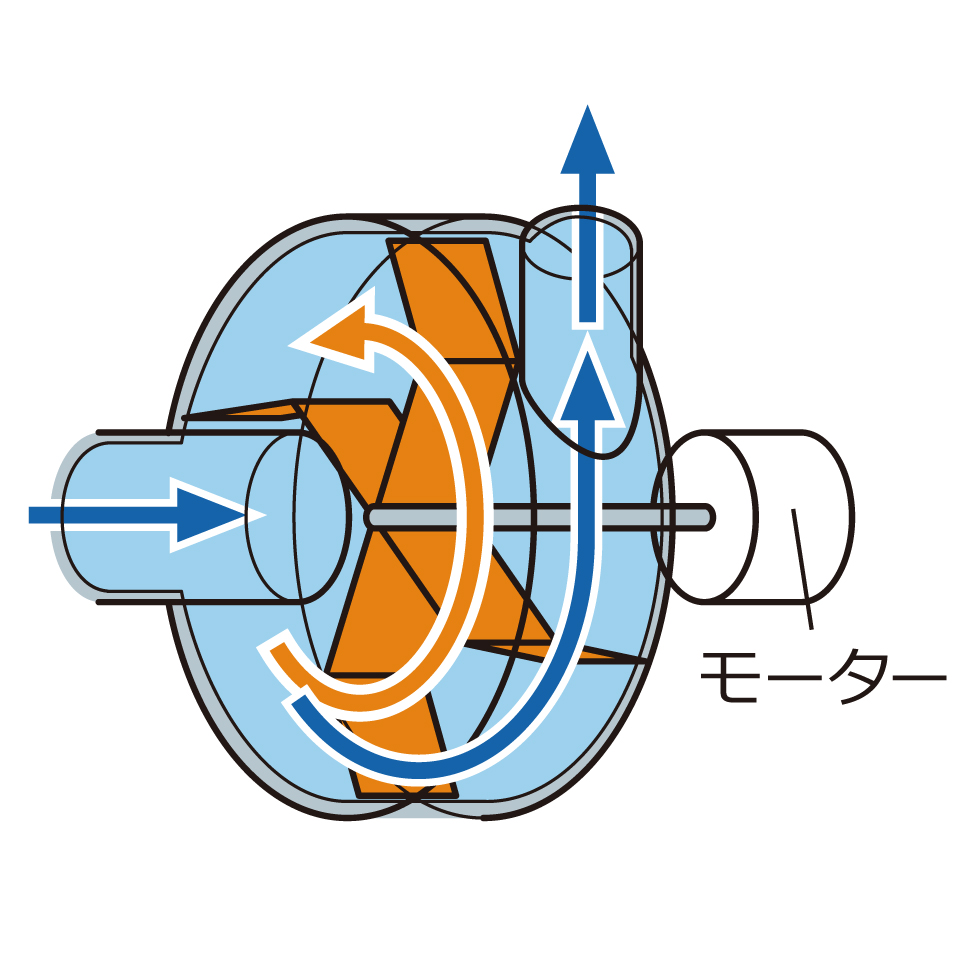

遠心ポンプとは内部で渦巻き状の形をした羽根車が高速で回転し遠心力を利用し、高低差の少ない低粘度液体を汲み上げるのに適しています。“渦巻きポンプ”とも呼ばれます。
※イラストの製品デザインが製品と異なる場合がございます。
改善例
電気を使用できない現場でのクーラント液・冷却水・溶剤の循環に
現状・問題
- 防爆モーター式電動ポンプは高額
- 電動ポンプは連続運転できない
改善例
火気厳禁地域や引火性液体でも安全移送
連続運転も可能のため循環ポンプとして使用
現場仕様や配管に合わせてカスタマイズ
- 経費削減
- 安全確保
Specification仕様
オイル
| 型式 | ACH-20AL | ACHD-20AL | ACHH-20AL | |
|---|---|---|---|---|
| モーター駆動方式 | ベーンモーター | |||
| ポンプ方式 | 遠心ポンプ | |||
| 様式 | ポンプ単体 | 200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） | ホース両端 | |
| 使用液体 | 灯油・軽油 | |||
| 使用可能粘度（cP) | 5 | |||
| 空気消費量（L/min） | 508 | |||
| 最大吐出量（1cP時/L/min） | 50 | |||
| 最大押上揚程（m） | 5 | |||
| 最大吸込揚程（m） | 2 | |||
| 吐出側 | Rc3/4 | 耐油ゴムホース（Φ19×2ｍ）、カプラ、ボールバルブノズル付 | ||

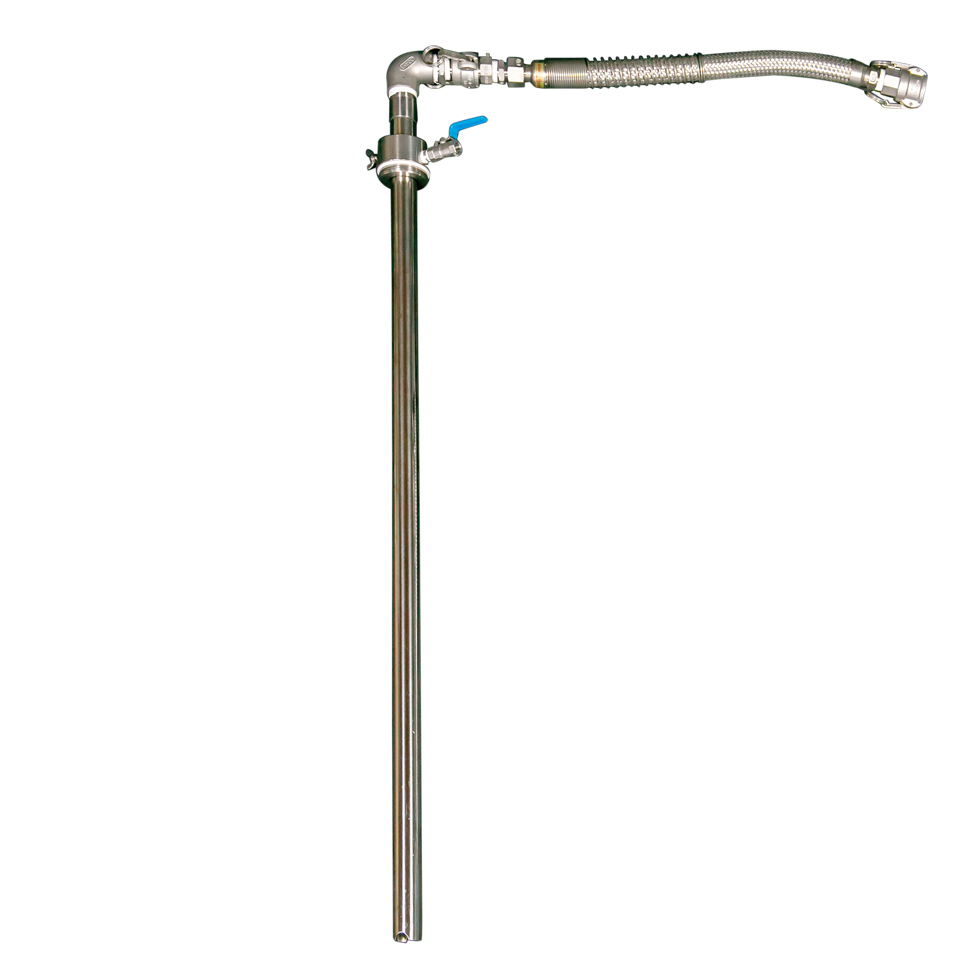

| 吸入側 | Rc3/4 | 耐油PVCホ-ス(Φ25×0.5ｍ)、ドラム缶用吸入パイプ、カプラ､ストレーナ付 | 耐油ゴムホース（Φ19×2ｍ）、カプラ、ストレーナ付 | |
| エア接続口 | エアカプラプラグ（オス） | |||
| アース線 | ○ | |||
| 接液部材質 | 本体・ノズル | AL | ||
| パッキン | NBR/FKM | |||
| 質量（kg） | 4.5 | 10.7 | 9.3 | |
| 参考資料 | 図面 | 図面 | 図面 | |
溶剤用
| 型式 | ACH-20SUS | ACHD-20SUS | |
|---|---|---|---|
| モーター駆動方式 | ベーンモーター | ||
| ポンプ方式 | 遠心ポンプ | ||
| 様式 | ポンプ単体 | 200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） | |
| 使用液体 | 溶剤※ | ||
| 使用可能粘度（cP) | 5 | ||
| 空気消費量（L/min） | 508 | ||
| 最大吐出量（1cP時/L/min） | 50 | ||
| 最大押上揚程（m） | 5 | ||
| 最大吸込揚程（m） | 2 | ||
| 吐出側 | Rc3/4 | SUSホース（Φ19×2ｍ）、カプラ、ボールバルブノズル付 | |
| 吸入側 | Rc3/4 | SUSホース（Φ19×0.5m）、カプラ、ドラム缶用吸入パイプ、ストレーナ付 | |
| エア接続口 | エアカプラプラグ（オス） | ||
| アース線 | ○ | ||
| 接液部材質 | 本体・ノズル | SUS | |
| パッキン | FKM | FKM/FFKM | |
| 質量（kg） | 6.4 | 14.0 | |
| 参考資料 | 図面 | 図面 | |
※溶剤をご使用の場合は材質を侵さないものに限ります。
※エアフィルタ・ルブリケータを必ずご使用下さい。
※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。
