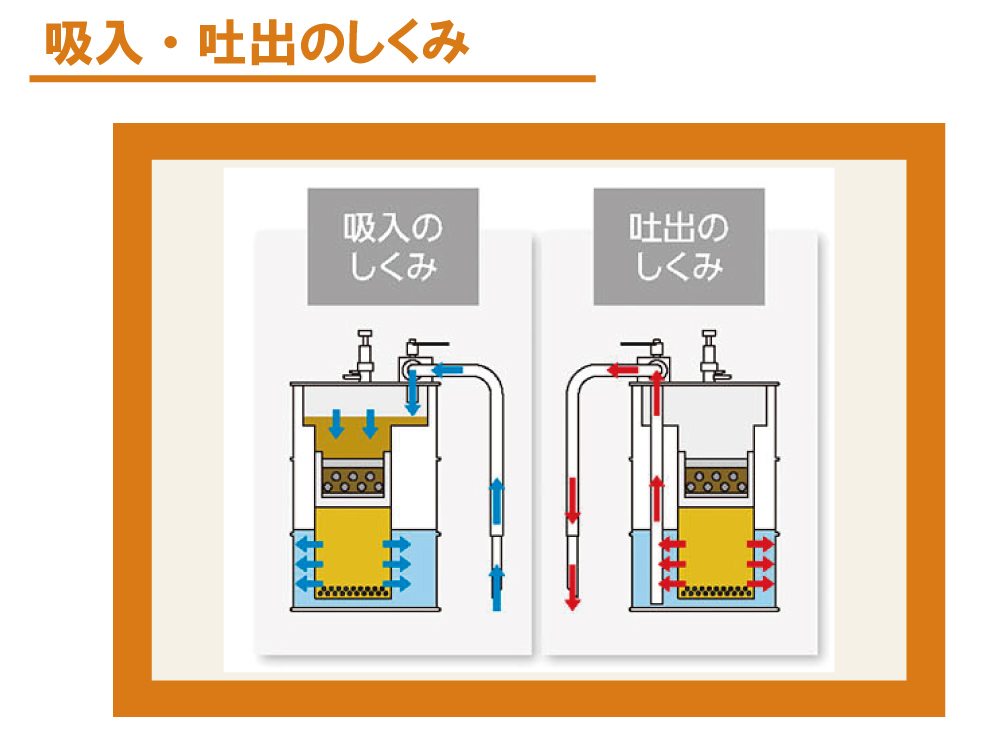

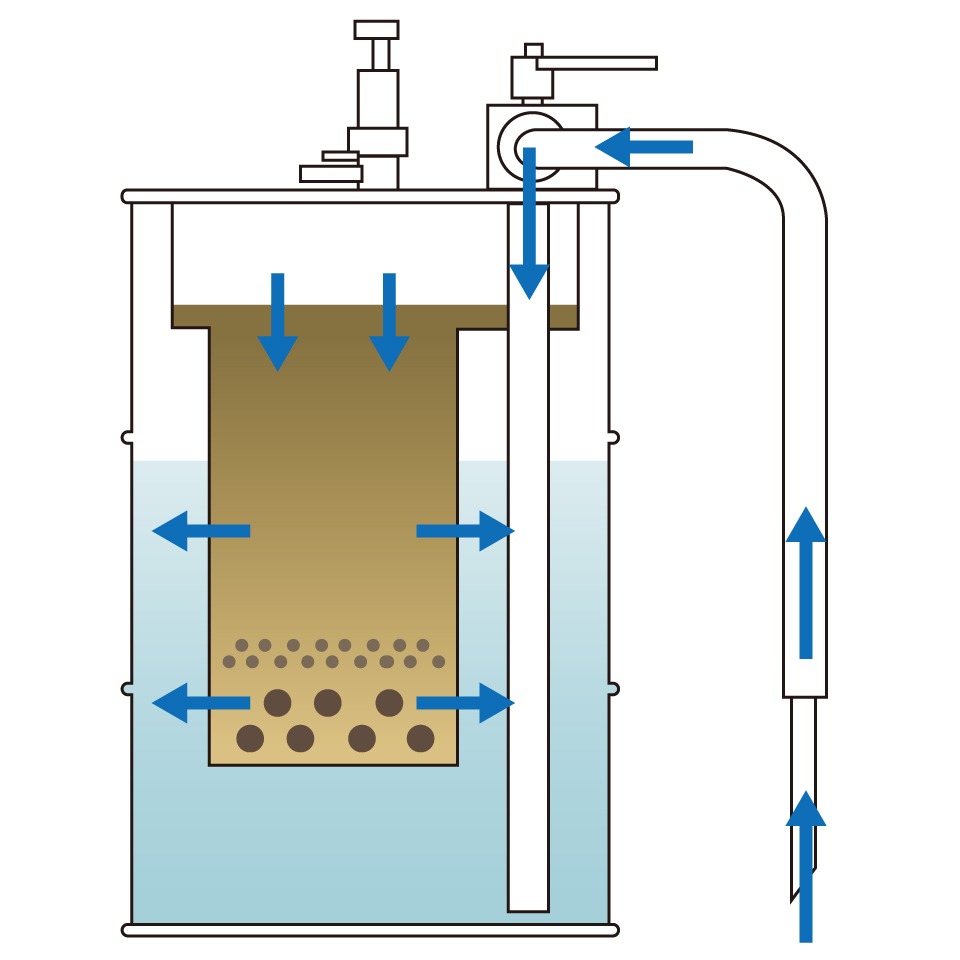

吸入・吐出のしくみ
-

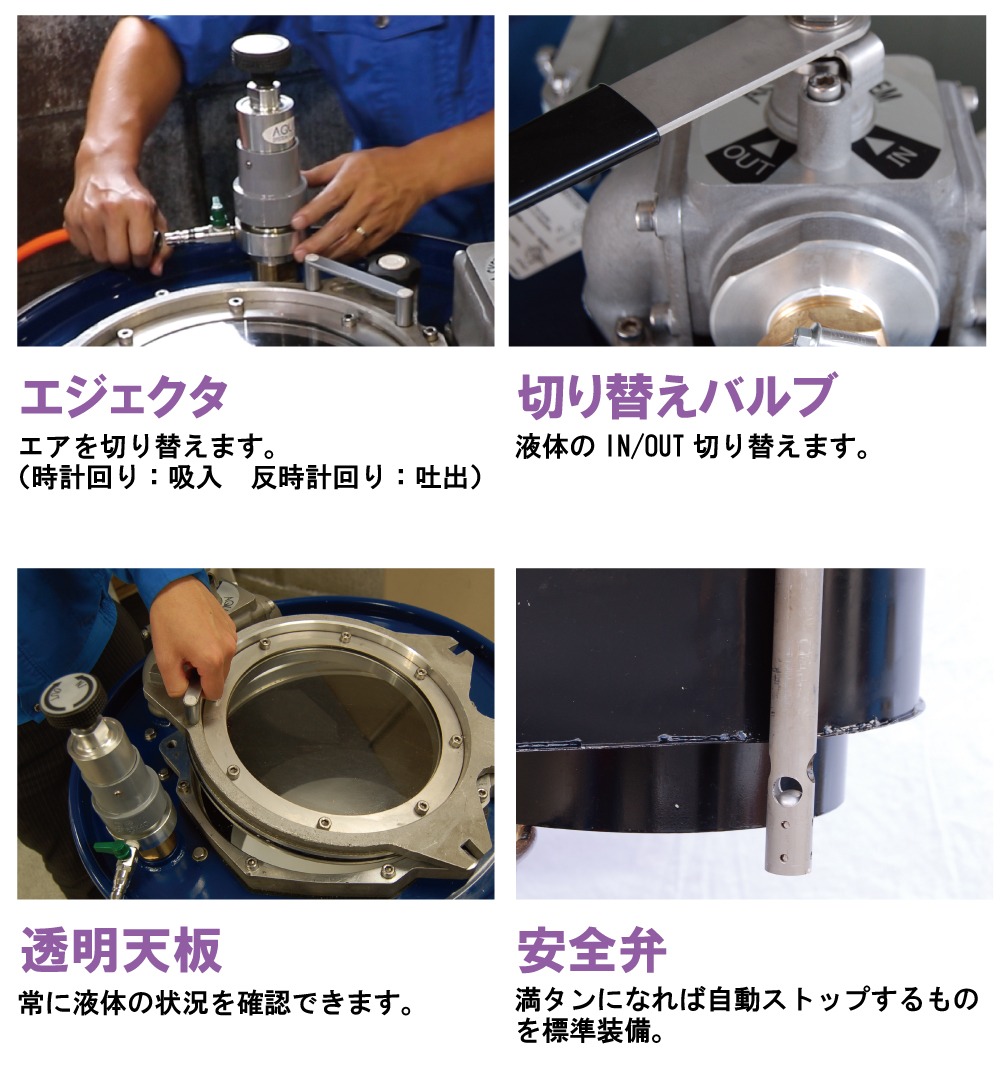

エジェクタの機構を利用しドラム缶内を負圧します（0.4～0.6Mpaの圧縮エアを挿入）
-
回収ホースより切粉混じりの液体を回収します
-
回収した切粉と液体は内部のストレーナへながれます
-
液体はストレーナを抜けますが切粉は抜けずにストレーナの中に溜まります
-

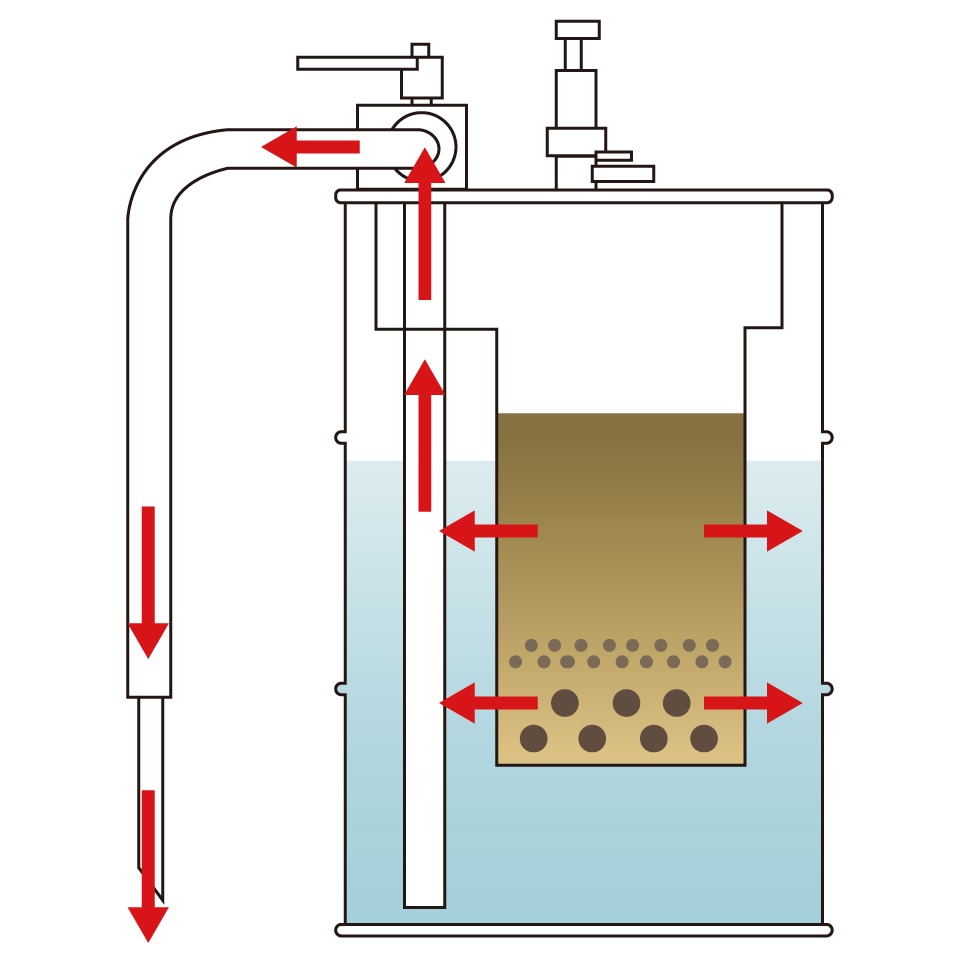

ドラム缶内に圧縮空気を供給します（0.4～0.6Mpaの圧縮エアを挿入）
-
圧縮空気によりドラム缶内の液体を押し出します
-
吐出時は切粉はストレーナに残ったままクリーンな液体のみを吐出します

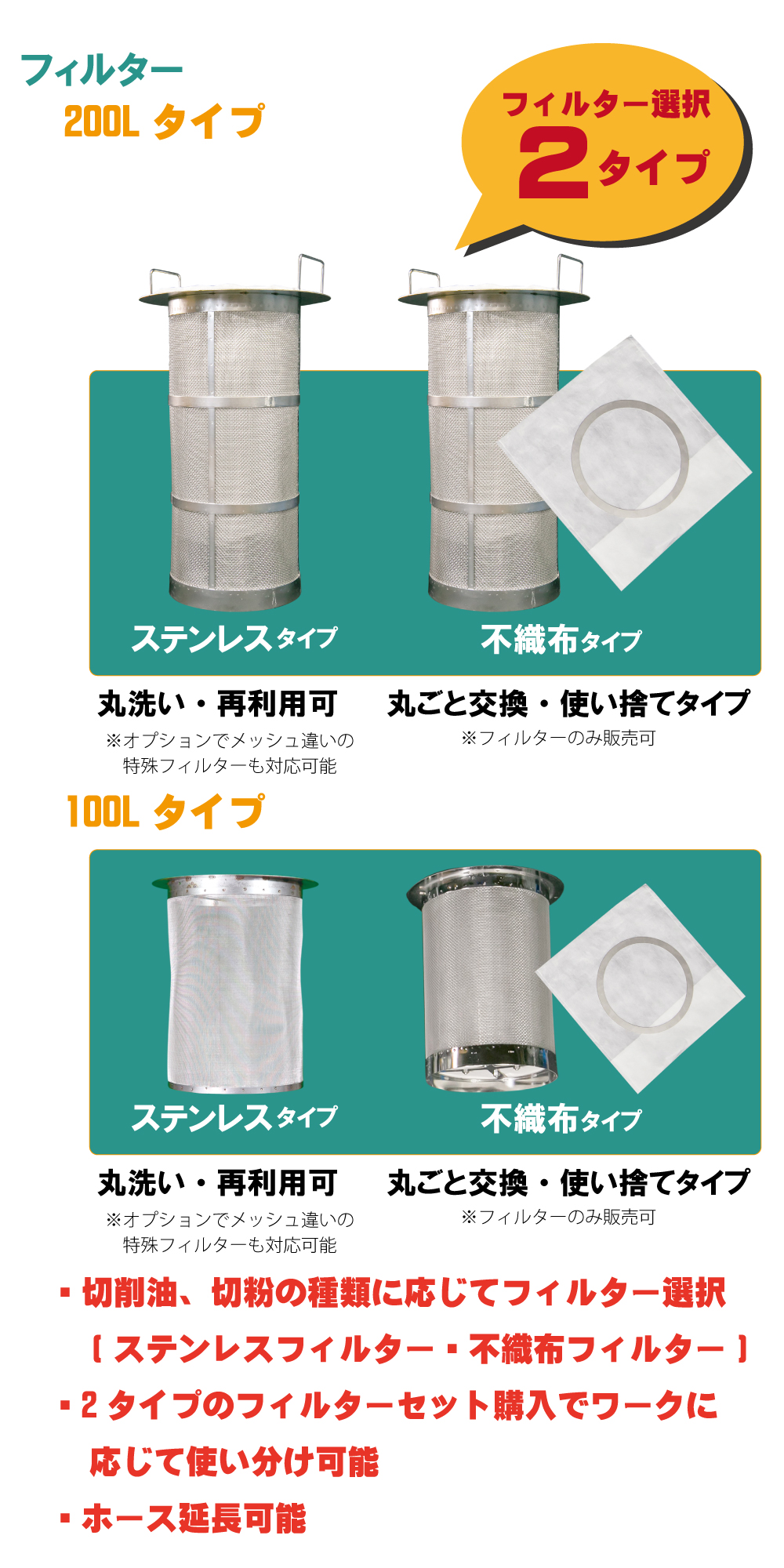

200L用フィルタ
APDQO-FF（不織布フィルタ）
丸ごと交換・使い捨てタイプ
※フィルタのみ購入可能

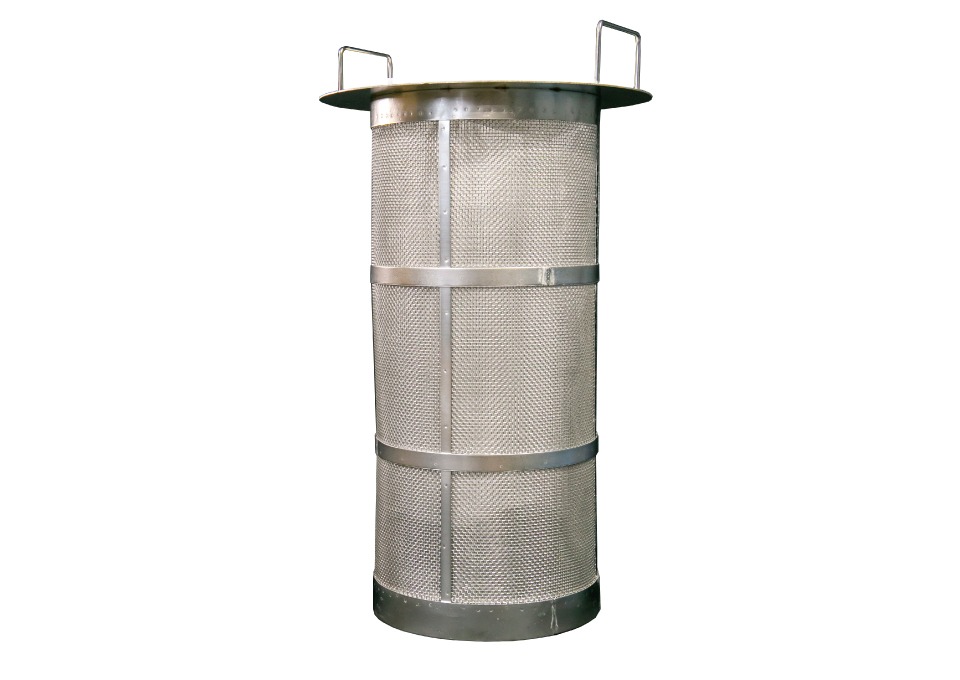

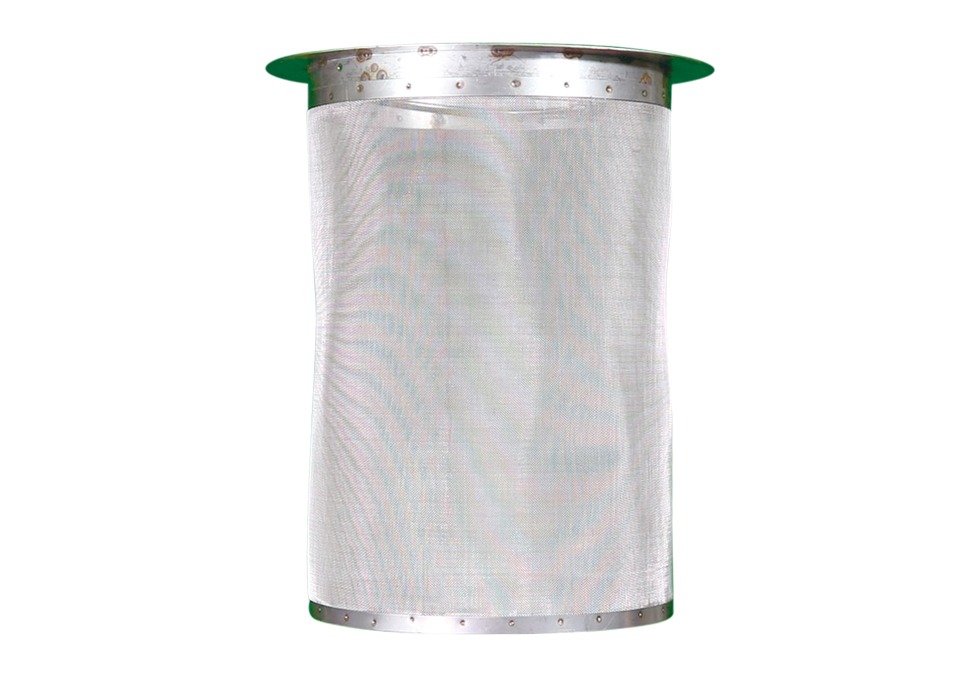

APDQO-FS（ステンレスフィルタ）
丸洗い・再利用可能タイプ
※オプションでメッシュ違いの特殊対応可能

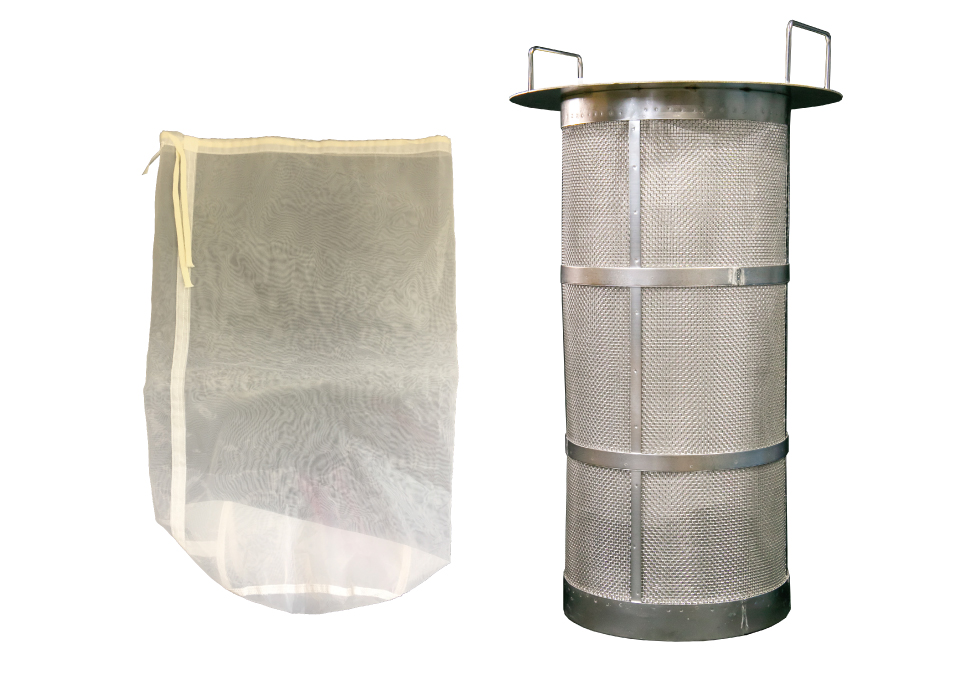

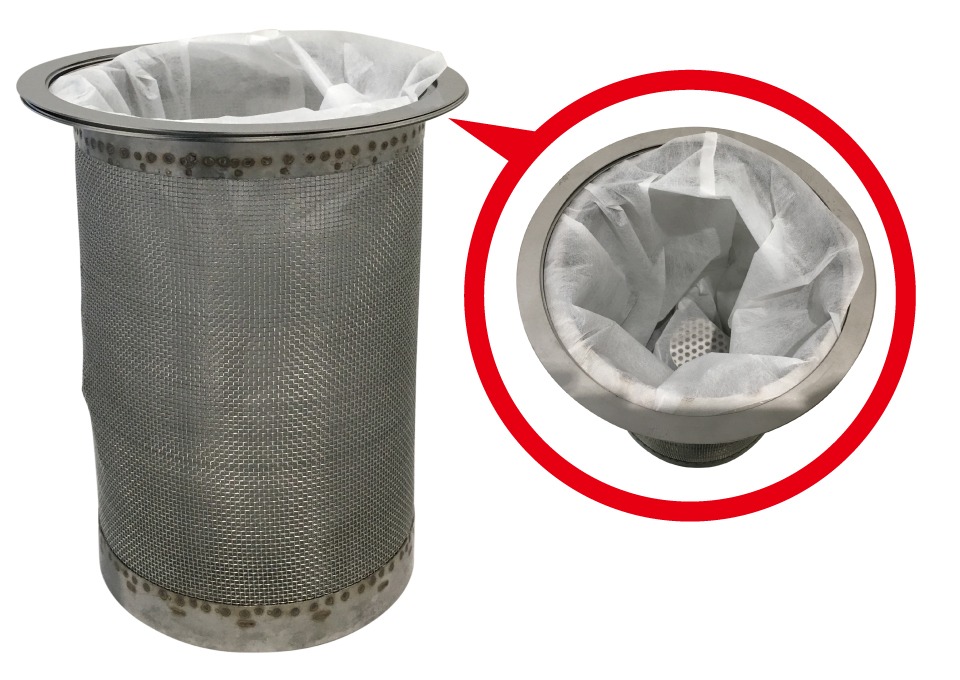

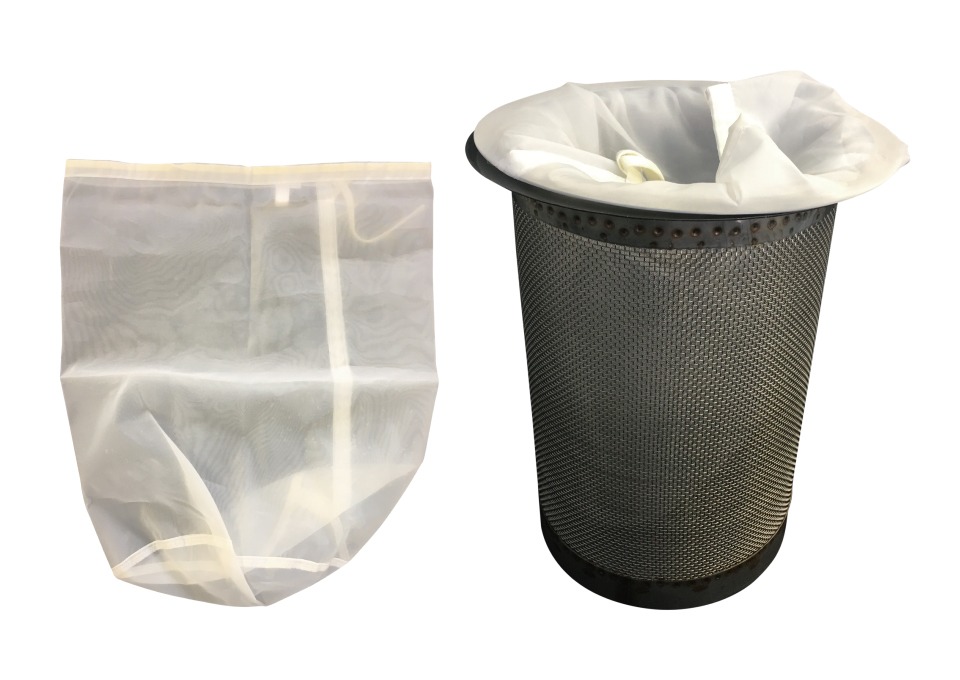

APDQO-FB（バッグフィルタ）
長持ち・フィルタ清掃簡単タイプ
※フィルタのみ購入可能
100L用フィルタ
APDQO-FF（不織布フィルタ）
丸ごと交換・使い捨てタイプ
※フィルタのみ購入可能
APDQO-FS（ステンレスフィルタ）
丸洗い・再利用可能タイプ
※オプションでメッシュ違いの特殊対応可能
APDQO-FB（バッグフィルタ）
長持ち・フィルタ清掃簡単タイプ
※フィルタのみ購入可能
- 切削油・切粉に応じてフィルタ選択可能
- 3タイプのフィルタセットを購入でワークに応じて使い分け可能
- ホース延長可能

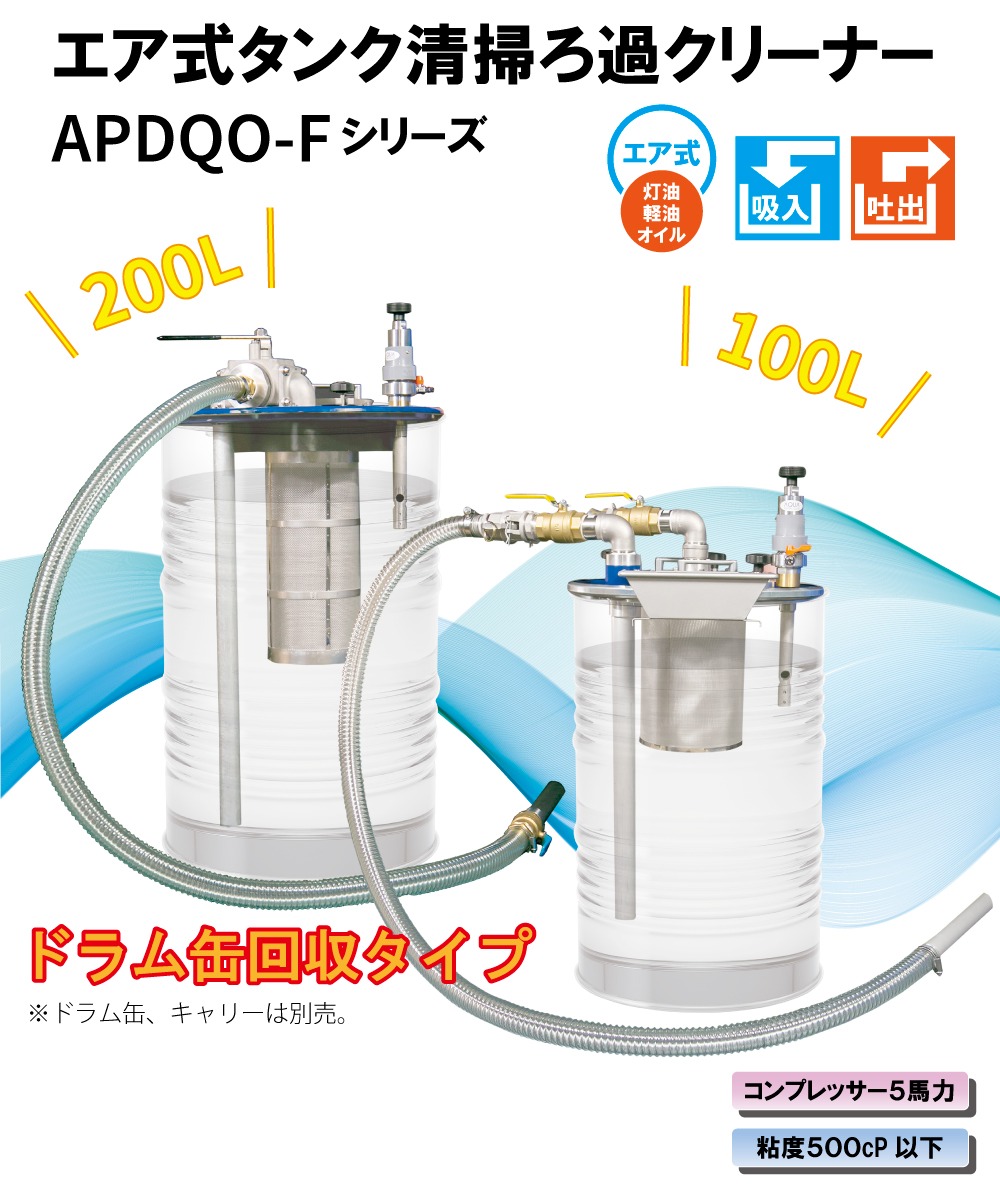

エア式タンク清掃ろ過クリーナー 仕様
APDQO-Fシリーズ
| 型式 | APDQO-FS | APDQO-FF | APDQO-FB♯1 | APDQO-FB♯2 | |
|---|---|---|---|---|---|
| 使用可能容器 | 200Lオープンドラム缶 | ||||
| 使用液体 | 切削液 | ||||
| 使用可能粘度（cP） | 500 | ||||
| 空気消費量吸入時（L/min） | 690 | ||||
| 吸入揚程（m） | 2.5 | ||||
| 最大吐出量（1cp時/L/min） | 140 | ||||
| 最大吸入量（L/min）供給エアホース径Φ6.5 | 110 | ||||
| 最大吸入量（L/min）供給エアホース径Φ12 | 110 | ||||
| 付属品 | フィルタ | SUS 40メッシュ | 不織布2枚 400メッシュ相当 | バッグフィルタ2枚 100メッシュ相当 | バッグフィルタ2枚 200メッシュ相当 |

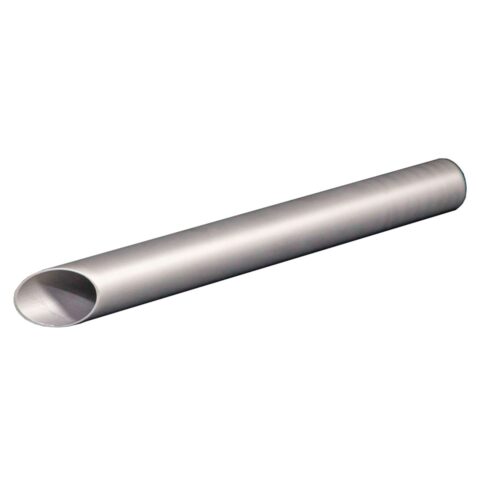

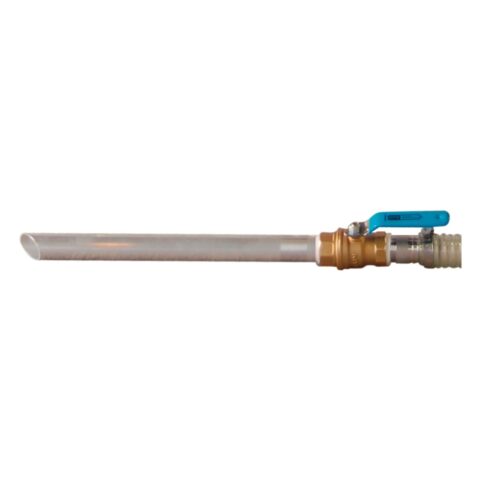

| ノズル |
|
||||
| 吐出ホース材質（長さ×内径） |
|
||||

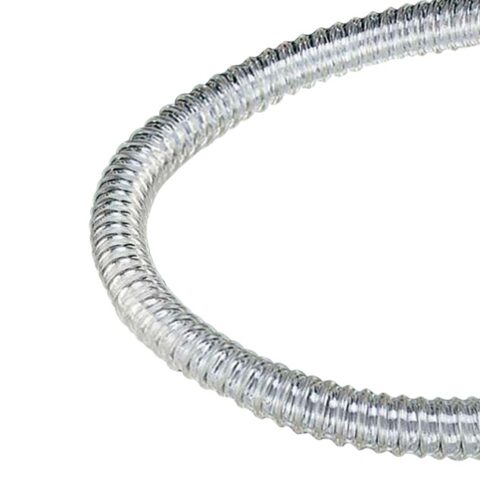

| 吸入ホース材質（長さ×内径） |
|
||||
| 接液部材質 | 本体・ノズル | AL/アクリル/鉄 | |||
| パッキン | NBR/FKM | ||||
| 重量（kg） | 32.5 | ||||
APDQO-F100シリーズ
| 型式 | APDQO-FS100 | APDQO-FF100 | APDQO-FB100♯1 | APDQO-FB100♯2 | |
|---|---|---|---|---|---|
| 使用可能容器 | 100Lオープンドラム缶 | ||||
| 使用液体 | 切削液 | ||||
| 使用可能粘度（cP） | 500 | ||||
| 空気消費量吸入時（L/min） | 320 | ||||
| 吸入揚程（m） | 2.5 | ||||
| 最大吐出量（1cp時/L/min） | 110 | ||||
| 最大吸入量（L/min）供給エアホース径Φ6.5 | 100 | ||||
| 最大吸入量（L/min）供給エアホース径Φ12 | 120 | ||||
| 付属品 | フィルタ | SUS 40メッシュ | 不織布2枚 400メッシュ相当 | バッグフィルタ2枚 100メッシュ相当 | バッグフィルタ2枚 200メッシュ相当 |
| ノズル |
|
||||
| 吐出ホース材質（長さ×内径） |
|
||||
| 吸入ホース材質（長さ×内径） |
|
||||
| 接液部材質 | 本体・ノズル | AL/アクリル/鉄 | |||
| パッキン | NBR/FKM | ||||
| 重量（kg） | 30.5 | ||||
※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。
注意事項
※記載されている物以外は付属いたしません。
※運転中は、物や指を入れないでください。傷害や事故の原因になります。
※運転している周囲ではゆるい服やアクセサリーが巻き込まれる可能性がありますのでご注意下さい。
※落としたり強い衝撃を与えないでください。
※分解・改造しないでください。
※本製品に熱や異音、異臭などの以上が認められた場合は直ちにご利用を止めてください。
※清掃・点検時は必ず本体が停止したことを確認してから行ってください。
※本製品をご利用において生じる物品の破損は、補償の対象外となります。

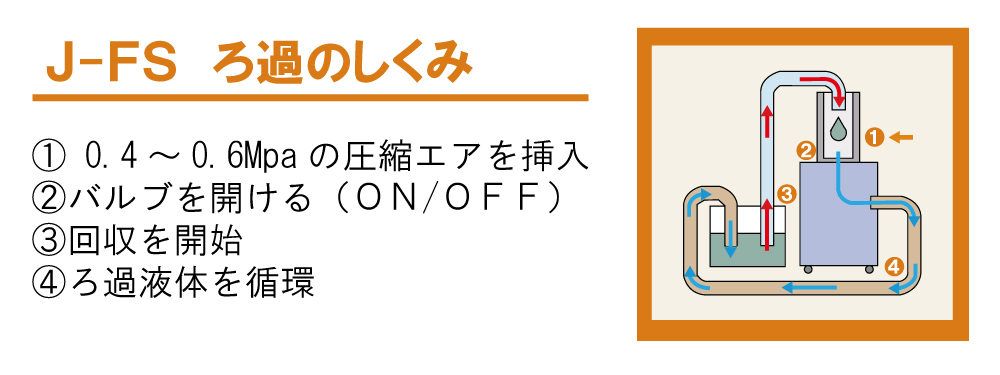

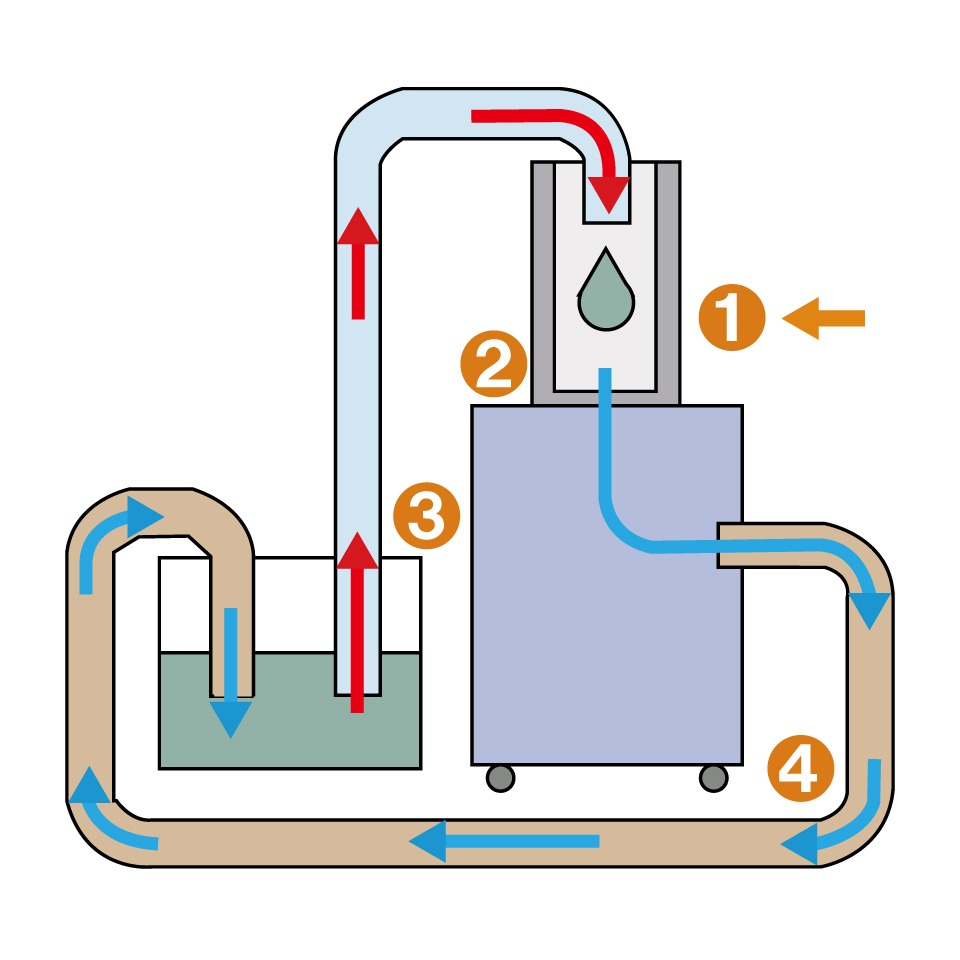

ろ過のしくみ
-
0.4～0.6Mpaの圧縮エアを挿入
-
バルブを開け（ON/OFF）
-
回収を開始
-
ろ過液体を循環

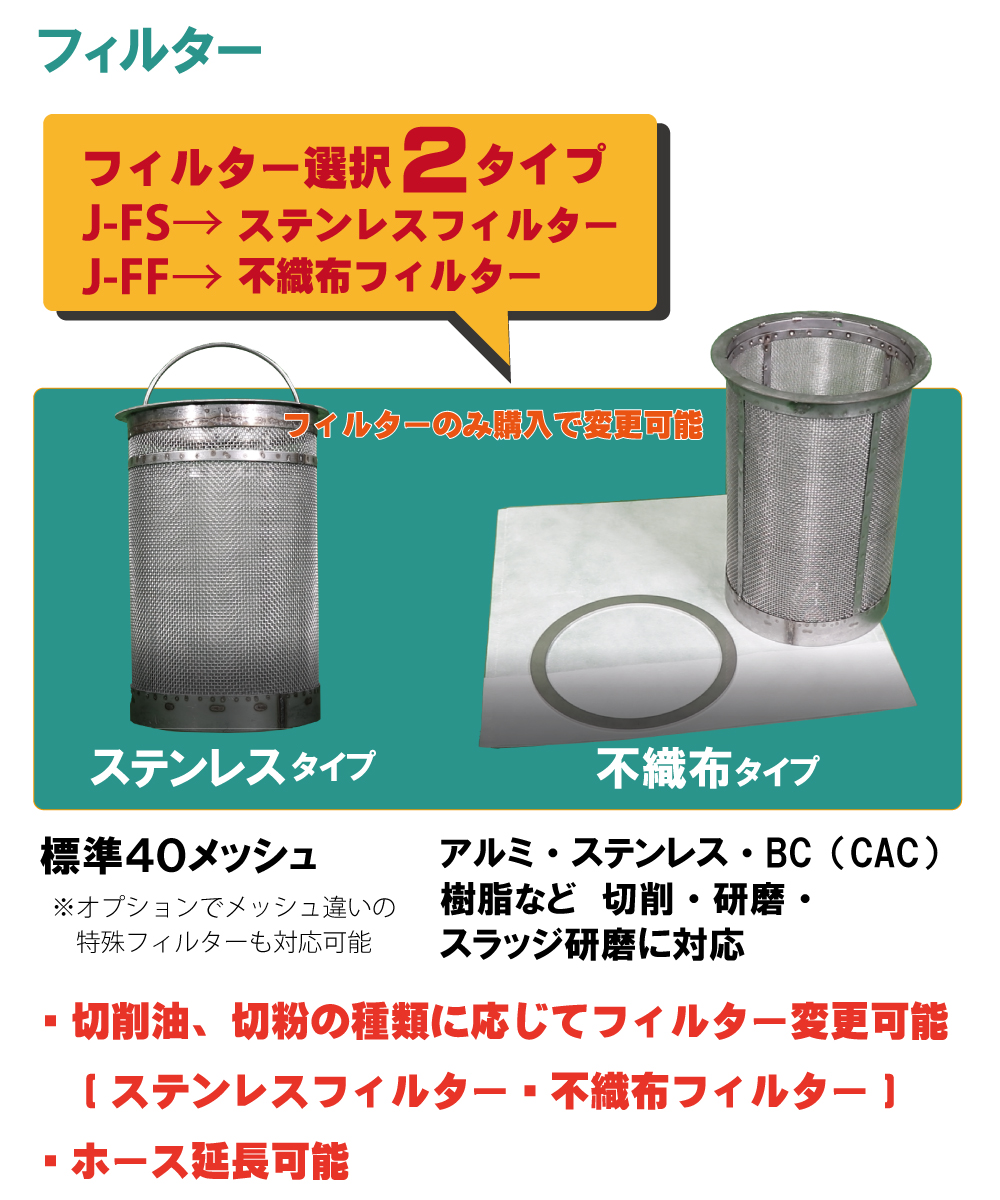

J-Fシリーズ用フィルタ
フィルタ選択は3種類（ステンレスフィルタをお持ちの場合は不織布・バッグフィルタはフィルタのみでの購入交換可能）

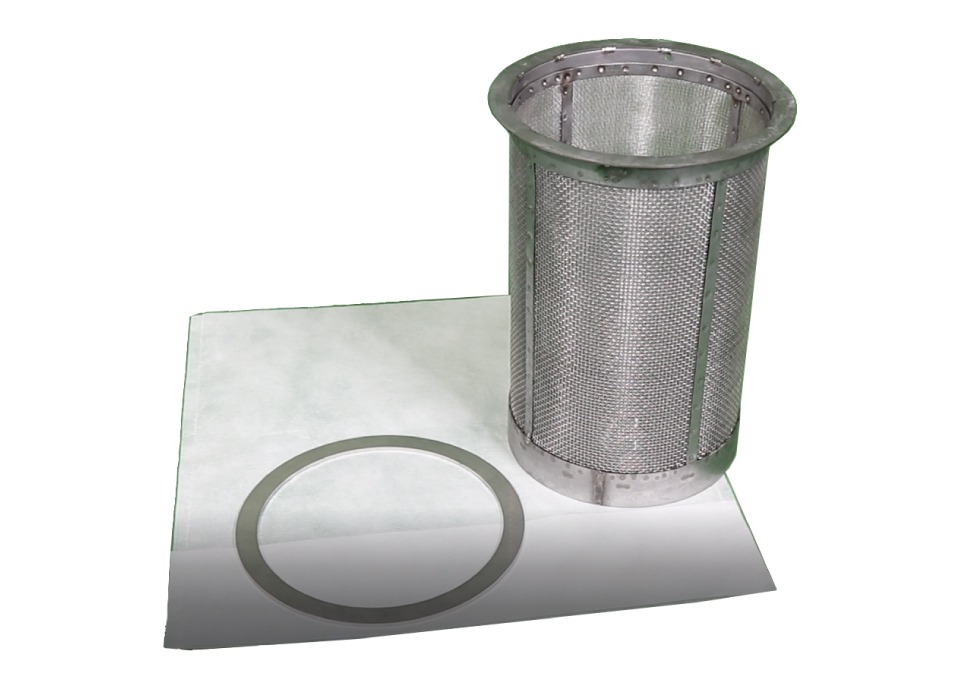

J-FF（不織布フィルタ）
アルミ、ステンレス、
BC（CAC）、樹脂など
切削、研磨、スラッジ研磨に対応

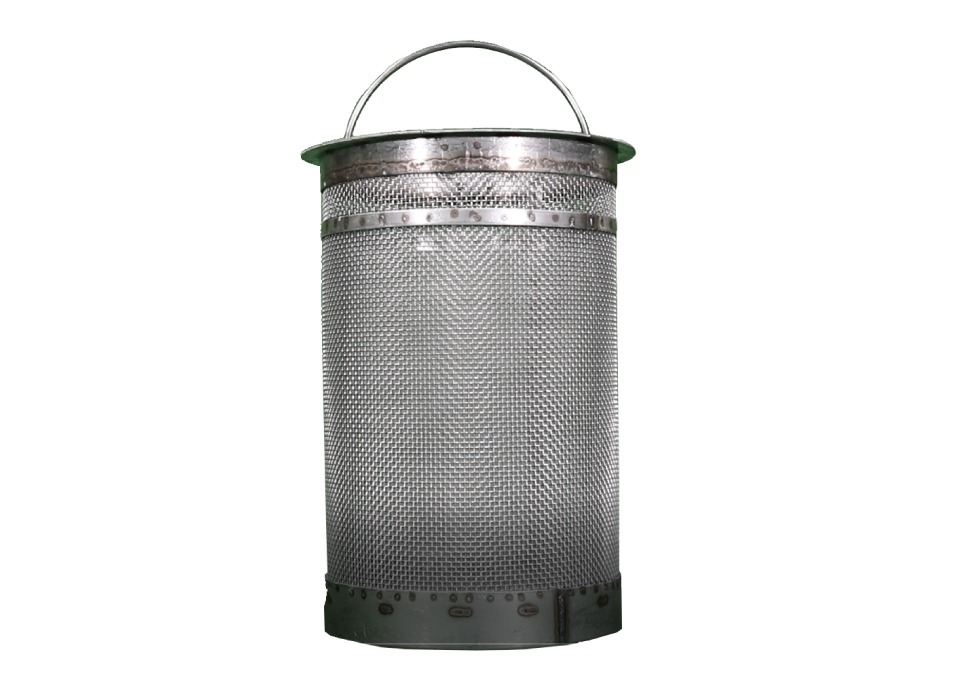

J-FS（ステンレスフィルタ）
標準40メッシュ
※オプションでメュシュ違いの特殊フィルタにも対応可能
J-FB（バッグフィルタ）
当社従来ステンレスフィルタと比較して汚れが酷い場合に掛かる清掃時間が約1/10に。
※フィルタのみ購入可能
- 切削油・切粉に応じてフィルタ選択可能
- 3タイプのフィルタセットを購入でワークに応じて使い分け可能
- ホース延長可能

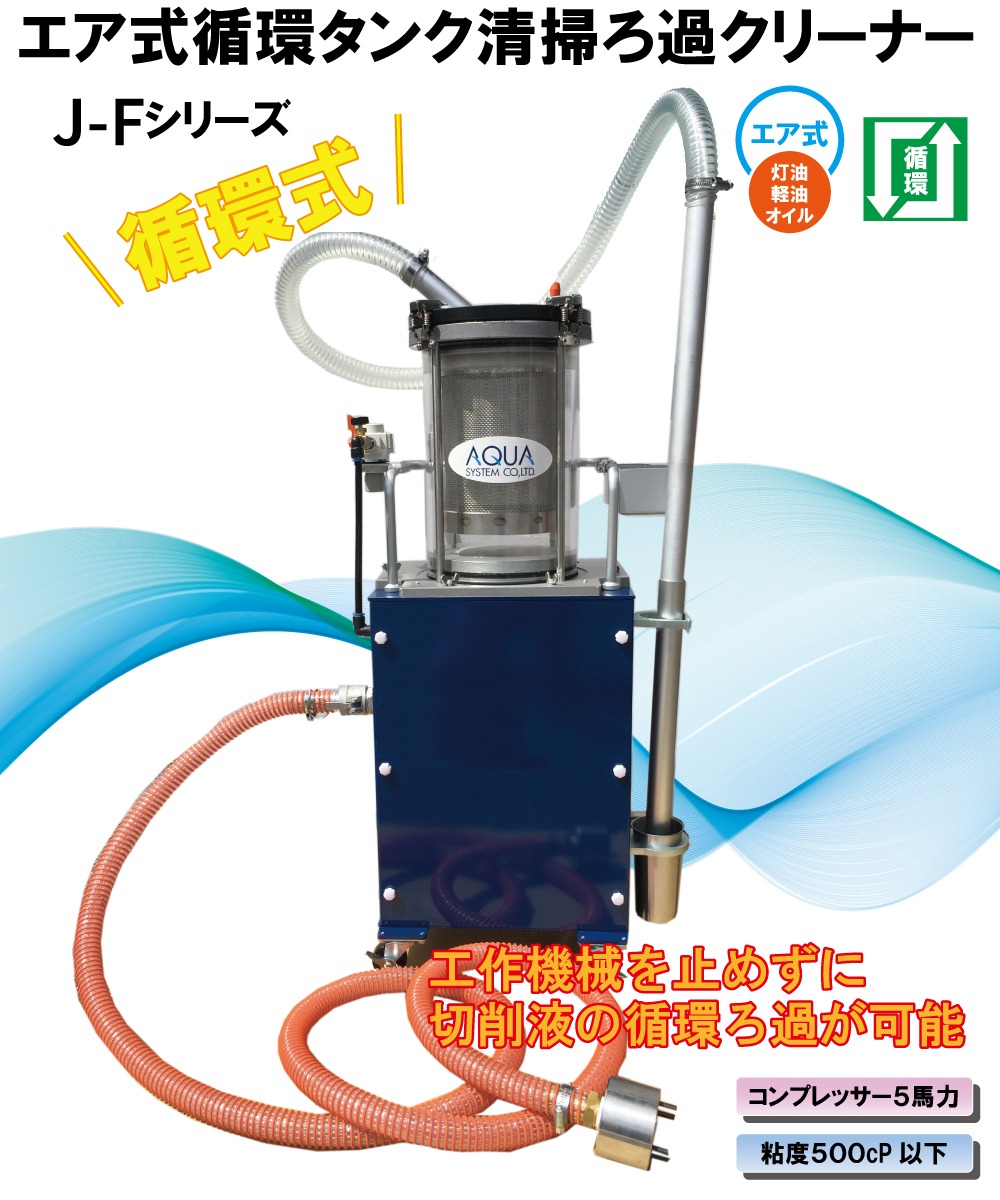

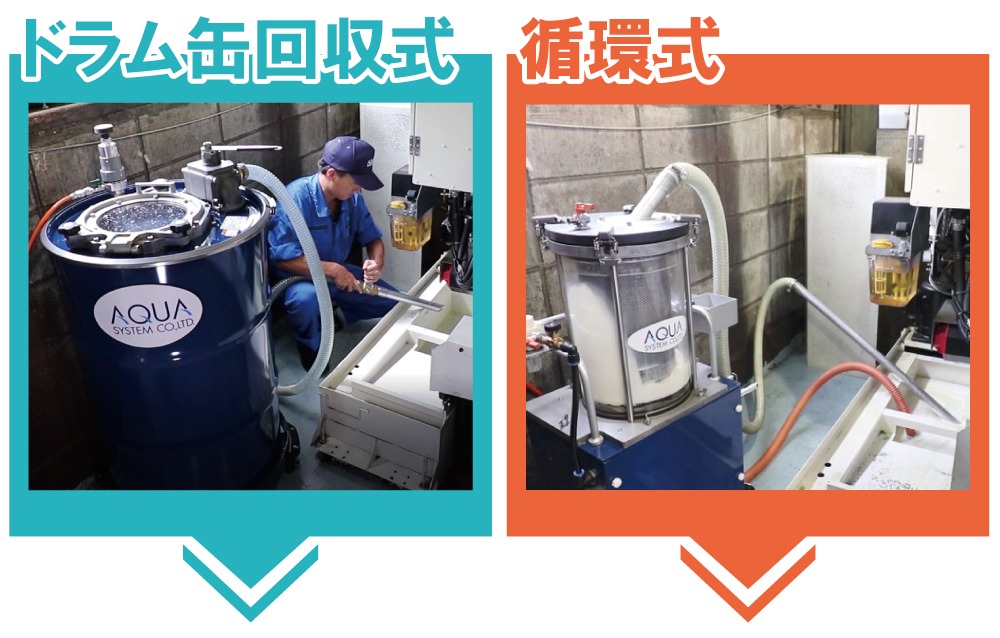

循環式タンク清掃ろ過クリーナー 仕様
J-Fシリーズ
| 型式 | J-FS | J-FF | J-FB♯1 | J-FB♯2 | |
|---|---|---|---|---|---|
| 使用液体 | 水溶性切削液 | ||||
| 使用可能粘度（cP) | 500 | ||||
| 空気消費量吸入時（L/min） | 230 | ||||
| 吸入揚程（m） | 4 | ||||
| 最大吐出量（1cp時/L/min） | 60 | ||||
| 最大吸入量（L/min）供給エアホース径Φ6.5 | 60 | ||||
| 最大吸入量（L/min）供給エアホース径Φ12 | 60 | ||||
| 付属品 | フィルタ | SUS 40メッシュ | 不織布2枚 400メッシュ相当 | バッグフィルタ2枚 100メッシュ相当 | バッグフィルタ2枚 200メッシュ相当 |
| ノズル |
|
||||
| 吐出ホース材質（長さ×内径） |
|
||||

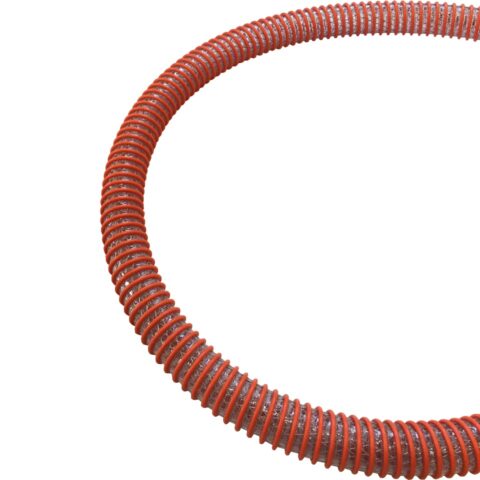

| 吸入ホース材質（長さ×内径） |
|
||||
| 接液部材質 | 本体・ノズル | AL/アクリル | |||
| パッキン | ABS樹脂/NBR | ||||
| 重量（kg） | 36.0 | ||||
※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。
注意事項
※記載されている物以外は付属いたしません。
※運転中は、物や指を入れないでください。傷害や事故の原因になります。
※運転している周囲ではゆるい服やアクセサリーが巻き込まれる可能性がありますのでご注意下さい。
※落としたり強い衝撃を与えないでください。
※分解・改造しないでください。
※本製品に熱や異音、異臭などの以上が認められた場合は直ちにご利用を止めてください。
※清掃・点検時は必ず本体が停止したことを確認してから行ってください。
※本製品をご利用において生じる物品の破損は、補償の対象外となります。

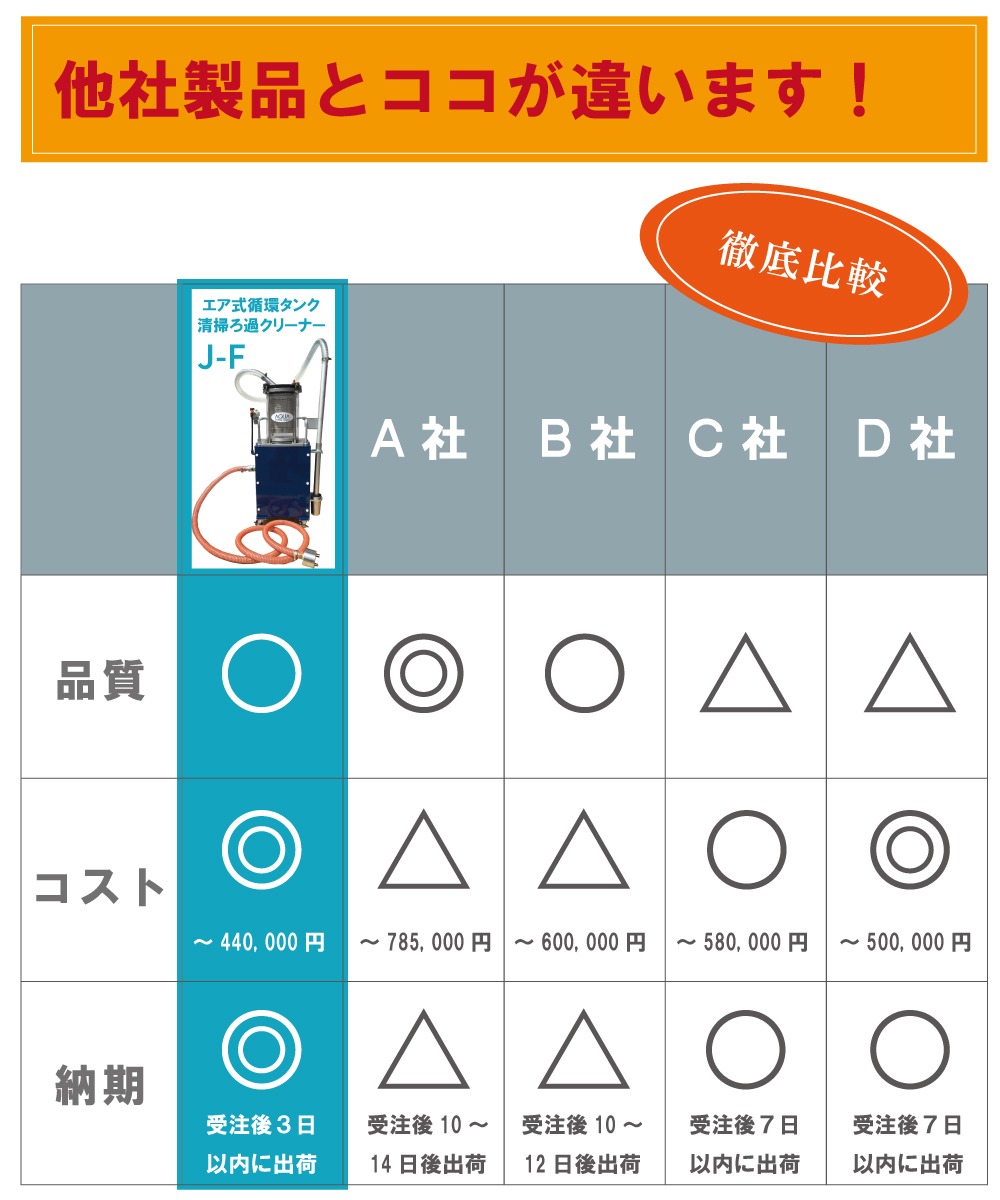

※当社調べによる比較表となります。他社は時期や状況に応じて変更される場合がございます。
※当社製品は時期や注文状況に応じて内容が変更されている場合がございます。詳しくはお問合せください。
