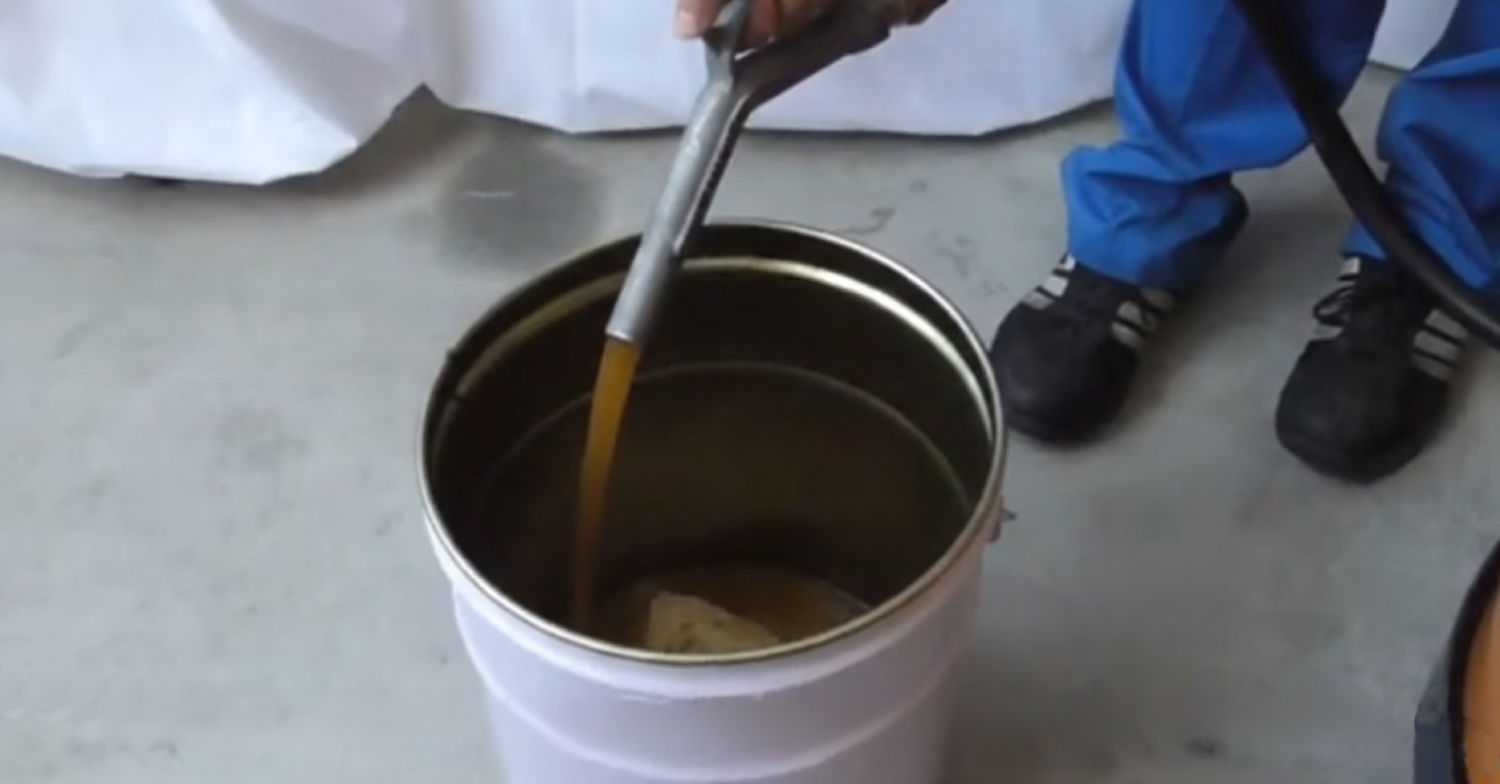

❶ 高粘度オイルを
スムーズに吐出
　 粘度3,000cPまでの液体を吐出可能　
　※ISO680番まで（20℃の場合）




　 ❷ トルエンなどの
有機溶剤にも対応
　 密閉保管可能+液体に合った接液部の材質
　（テフロンパッキンなどのフッ素樹脂）

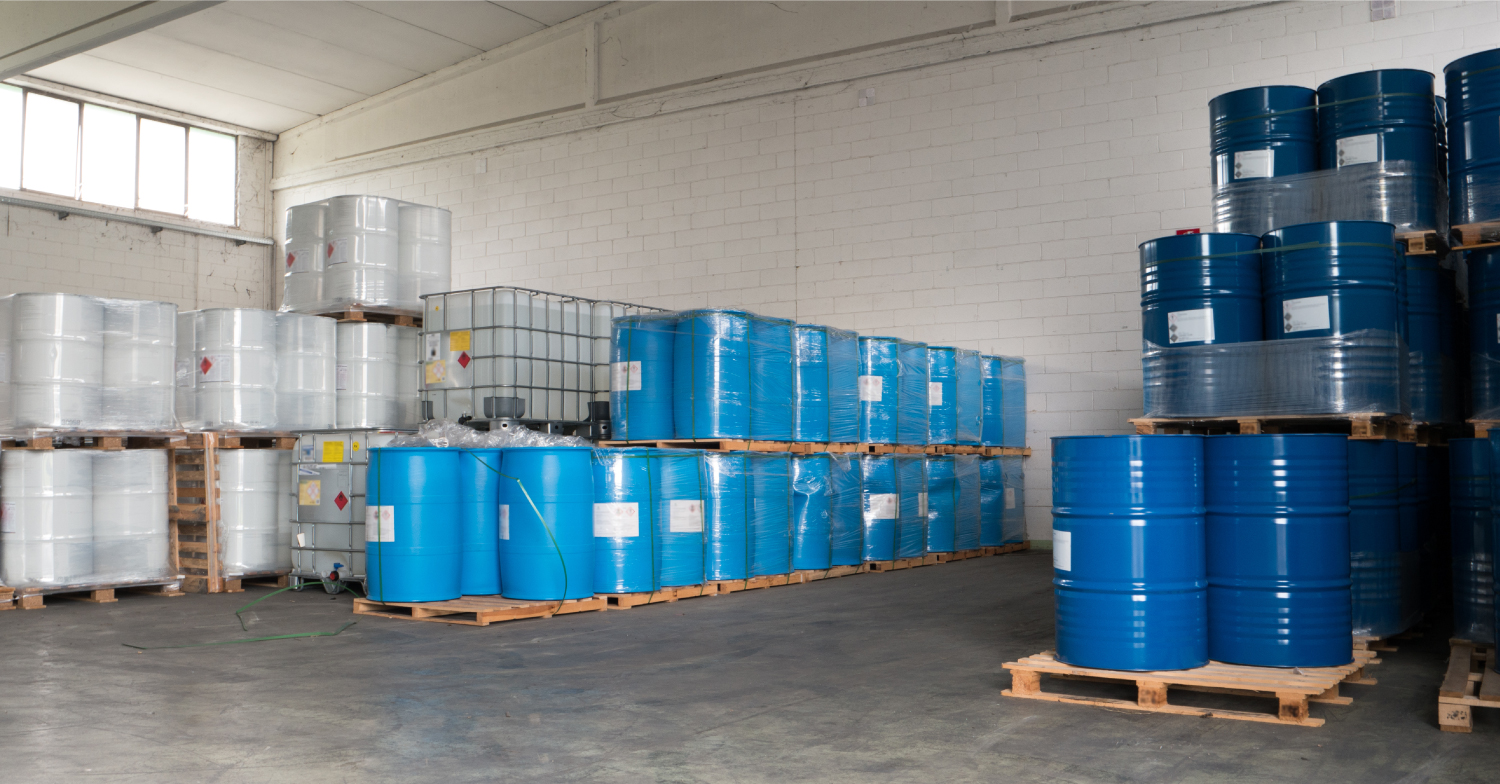

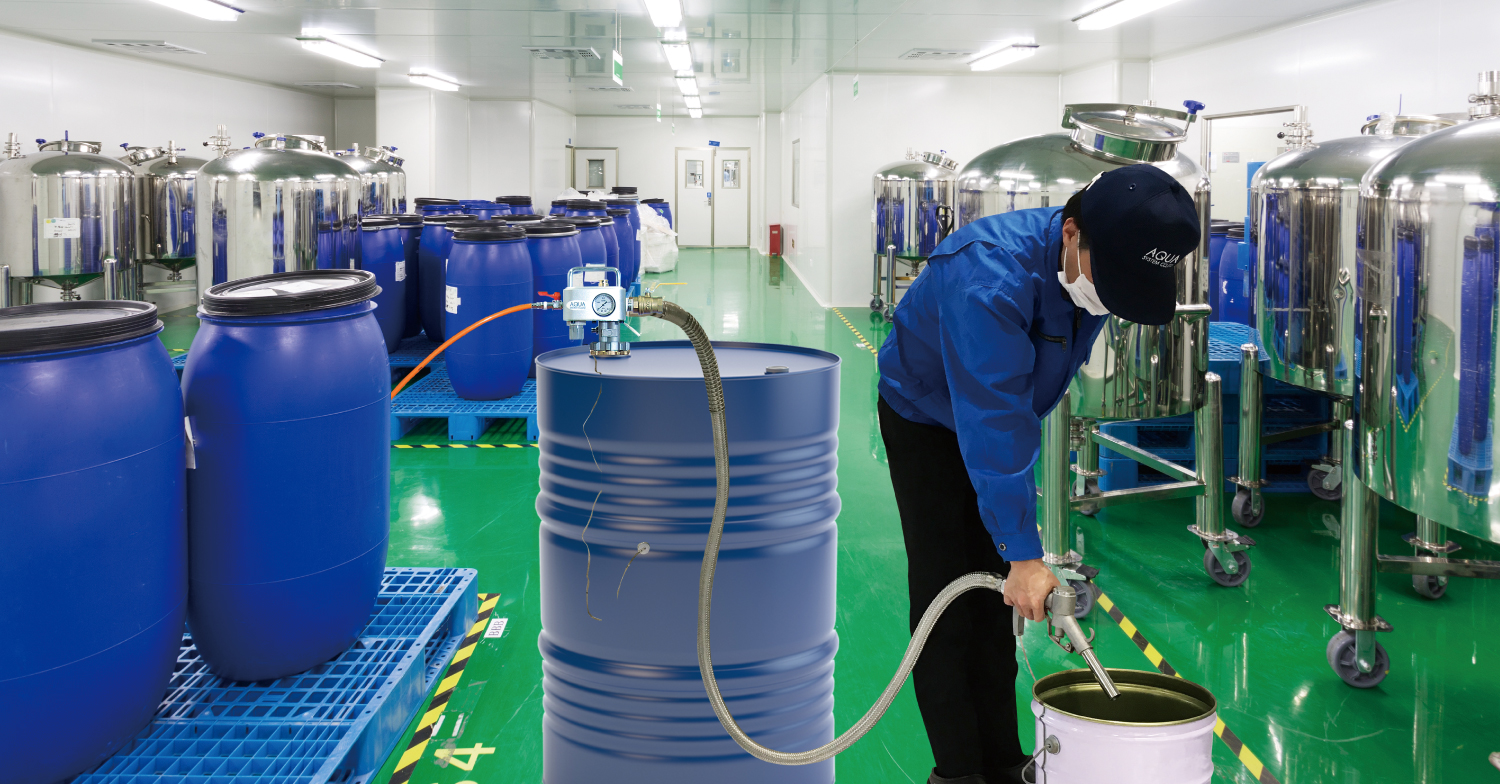

　 ❸ 火気厳禁エリアで
使用可能
　 エア駆動+静電気対策




　 ❹ 残液が少なく、
環境に優しい
　 エア式と電気モーター製品（当社比較）との比較
　※ドラム缶の図でイメージを表記

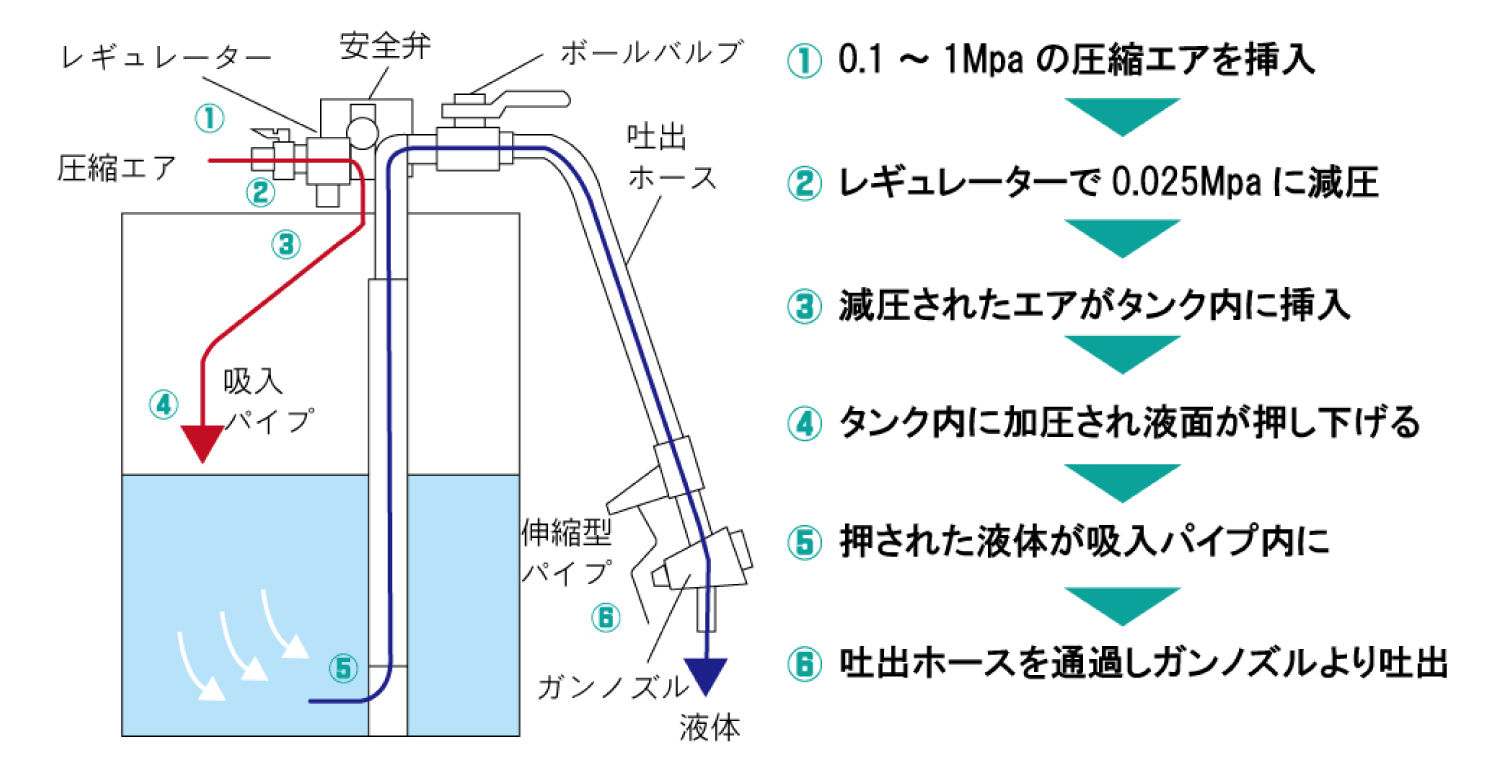

　 ❺ APDシリーズの
仕組み
　 

仕様表

型式		APD-20	APD-25	APD-20N	APD-25N	APD-20G	APD-25G	APD-20GN	APD-25GN
使用可能容器		200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4）密閉加圧式
使用液体		オイル				灯油・軽油・ガソリン
使用可能粘度（cP)		3,000
最大吐出量（1cP時/L/min）		65	150	55	80	55	115	50	70
最大押上揚程（m）		2
付属品	ノズル	ボールバルブ		手動ガン(GN-AL20/25)		ボールバルブ		手動ガン(GN-AL20/25)
	ホース材質	PVCホース				耐油ゴムホース
	ホース（内径×長さ）	Φ25×2ｍ	Φ32×2ｍ	Φ25×2ｍ	Φ32×2ｍ	Φ19×2ｍ	Φ25×2ｍ	Φ19×2ｍ	Φ25×2ｍ
	エア接続口	エアカプラプラグ（オス）
	その他	引掛けスパナ
	アース線	–				○
接液部材質	本体・ノズル	AL/Bs/SUS/CAC
	パッキン	FKM/PTFE		FKM/PTFE/NBR		FKM/PTFE		FKM/PTFE/NBR
質量（kg）		4.4	5.6	4.3	5.1	6.4	8.8	6.3	8.3
参考資料		図面	図面	図面	図面	図面	図面	図面	図面

※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。

型式		APD-20AS	APD-25AS	APD-20ASN	APD-25ASN	APD-20SUS	APD-20SUSN
使用可能容器		200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4）密閉加圧式
使用液体		溶剤※
使用可能粘度（cP)		3,000
最大吐出量（1cP時/L/min）		35	115	30	70	40	35
最大押上揚程（m）		2
付属品	ノズル	ボールバルブ		手動ガン(GN-ALT20/25)		ボールバルブ	手動ガン(GN-SUS20)
	ホース材質	SUSホース
	ホース（内径×長さ）	Φ19×2ｍ	Φ25×2ｍ	Φ19×2ｍ	Φ25×2ｍ	Φ19×2ｍ
	エア接続口	エアカプラプラグ（オス）
	その他	引掛けスパナ/EPDMパッキン付（G45）※				–
	アース線	〇
接液部材質	本体・ノズル	AL/Bs/SUS/CAC				SUS304
	パッキン	PTFE/FKM/FFKM				PTFE/FFKM
質量（kg）		6.3	8.5	6.2	8.4	7.8	7.6
参考資料		図面	図面	図面	図面	図面	図面

※アセトンやMEKなど溶剤により、標準フッ素ゴムパッキンを付属のEPDMパッキンに変更してご使用下さい。
※溶剤をご使用の場合は材質を侵さないものに限ります。
※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。
