手動ガンノズルシリーズ アルミ製タイプ(GN-ALT20/GN-ALT25)〈使用圧力0.15MPa以下〉

ガンノズル〈使用圧力0.15MPa以下〉アルミ製の画像
GN-ALT20/GN-ALT25

ガンノズル〈使用圧力0.15MPa以下〉アルミ製の画像1枚目
noimages
noimages

商品紹介

ポンプと一緒に使用するガンタイプのノズル

手元で楽々 簡単操作(使用圧力が設定されていますのでご注意ください。)
低圧用、高圧用、オイル用や溶剤用など、用途に合わせて選択可能。手動ガンノズルや満タンになると自動で停止するオートストップガンタイプなど、様々なガンノズルがございます。

電動ポンプやエア式ポンプと組み合わせてホース先に取り付けると便利。
自重落下でも使用可能。
※使用圧力にご注意ください

アルミ製

GN-ALT20(溶剤用)
GN-ALT25(溶剤用)

※手動のガンノズルは各種、使用可能圧力が違います。使用されるポンプ等のご確認を再度お願い致します。
※接続口径20mm(Rc3/4)、25mm(Rc1)ともに本体は共通です。大きな流量をお求めの場合は大容量型をお求めください。

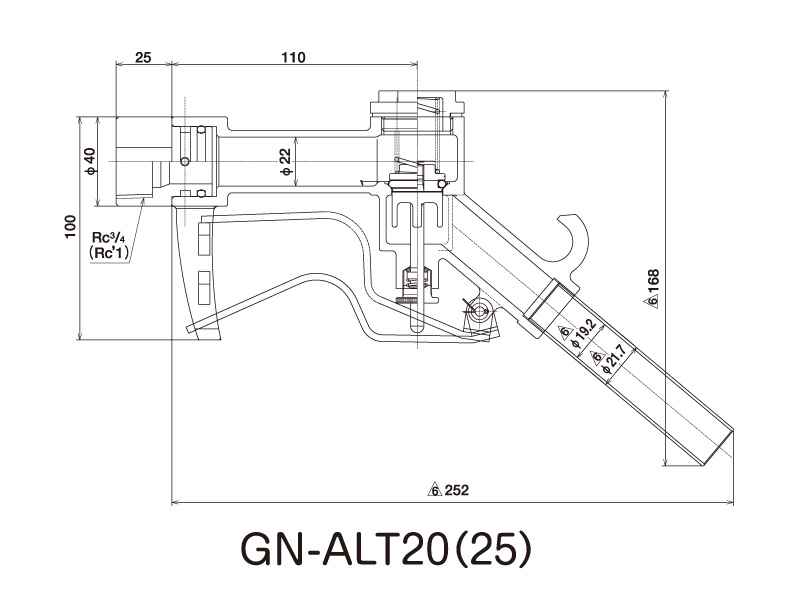

見取り図・参考資料

ガンノズル〈使用圧力0.15MPa以下〉アルミ製の図面

仕様

<GN-ALT20>
使用液体:溶剤(※溶剤をご使用の場合は、材質を侵さないものに限ります)
最大使用圧力(Mpa):0.15
付属継手:スイベル
接続口径:Rc3/4
推奨ホース:20A
吐出口パイプ外径(mm):22.3
<接液部材質>
本体:AL・SUS
パッキン:PTFE・FFKM
重量(kg):0.7

<GN-ALT25>
使用液体:溶剤(※溶剤をご使用の場合は、材質を侵さないものに限ります)
最大使用圧力(Mpa):0.15
付属継手:スイベル
接続口径:Rc1
推奨ホース:25A
吐出口パイプ外径(mm):22.3
<接液部材質>
本体:AL・SUS
パッキン:PTFE・FFKM
重量(kg):0.7


※溶剤をご使用の場合は材質を侵さないものに限ります。
※対応液体はポンプ選定相談の「使用液体から選ぶ」をご参照ください。掲載の無い液体につきましてはお問い合わせください。
