手動ガンノズル(GN-AL20/GN-AL25)

ガンノズル〈使用圧力0.15MPa以下〉アルミ製の画像
GN-AL20/GN-AL25

ガンノズル〈使用圧力0.15MPa以下〉アルミ製の画像1枚目
noimages
noimages

商品紹介

ポンプと一緒に使用するガンタイプのノズル

手元で楽々 簡単操作(使用圧力が設定されていますのでご注意ください。)

電動ポンプやエア式ポンプと組み合わせてホース先に取り付けると便利。
自重落下でも使用可能。
※使用圧力にご注意ください

本体:アルミ・ステンレス
パッキン:NBR
接続:Rc3/4(GN-AL25はRc1)スイベル付
重量:0.7(kg)
使用圧力:0.15MPa以下
使用可能液体:灯油・軽油・オイル・ガソリン

アルミ製

GN-AL20(灯油・軽油・オイル・ガソリン用)
GN-AL25(灯油・軽油・オイル・ガソリン用)

※手動のガンノズルは各種、使用可能圧力が違います。使用されるポンプ等のご確認を再度お願い致します。
※接続口径20mm(Rc3/4)、25mm(Rc1)ともに本体は共通です。大きな流量をお求めの場合は大容量型をお求めください。

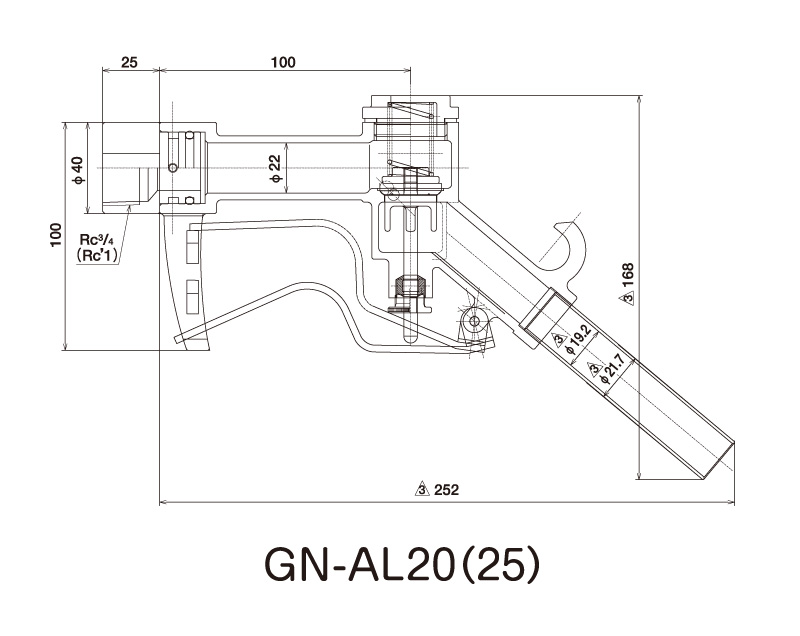

見取り図・参考資料

ガンノズル〈使用圧力0.15MPa以下〉アルミ製の図面

部品供給リスト(パーツリスト)注文時は上記リンク先掲載しております対象の「型式」、図面内記載にあります「10桁の商品コード」、対象の「部品名」を明記してご依頼くださいますようお願い致します。

仕様

オイル・灯油・軽油・ガソリン用

GNシリーズ
型式 GN-AL20 GN-AL25
使用液体 オイル・灯油・軽油・ガソリン
最大使用圧力(Mpa) 0.15
付属継手 スイベル
接続口径 Rc3/4 Rc1
推奨ホース 20A 25A
吐出口パイプ外径(mm) 22.3
接続部材質 本体 AL/SUS
パッキン NBR/FKM
重量(kg) 0.7

※対応液体はポンプ選定相談の「使用液体から選ぶ」をご参照ください。掲載の無い液体につきましてはお問い合わせください。
