オートストップガンノズル(ATNH-FR)

オートストップガンノズル〈使用圧力0.2MPa以下〉の画像
ATNH-FR

オートストップガンノズル〈使用圧力0.2MPa以下〉の画像1枚目
noimages
noimages

商品紹介

満タンになれば自動でストップするガンタイプノズル
灯油・軽油・ガソリン用 ※オイル・バイオディーゼルには使用できません。
自然落下、サイフォンの利用では使用不可です。

※流量が足りないとオートストップ機能が働きません
※自重落下ではご使用頂けません(別途ポンプが必要)
※使用圧力と流量範囲にご注意ください

灯油・軽油・ガソリン用
ATNH-FR※(灯油・軽油用)
※ATNH-FRは工進製FR200専用です。ガソリン用ではありません。

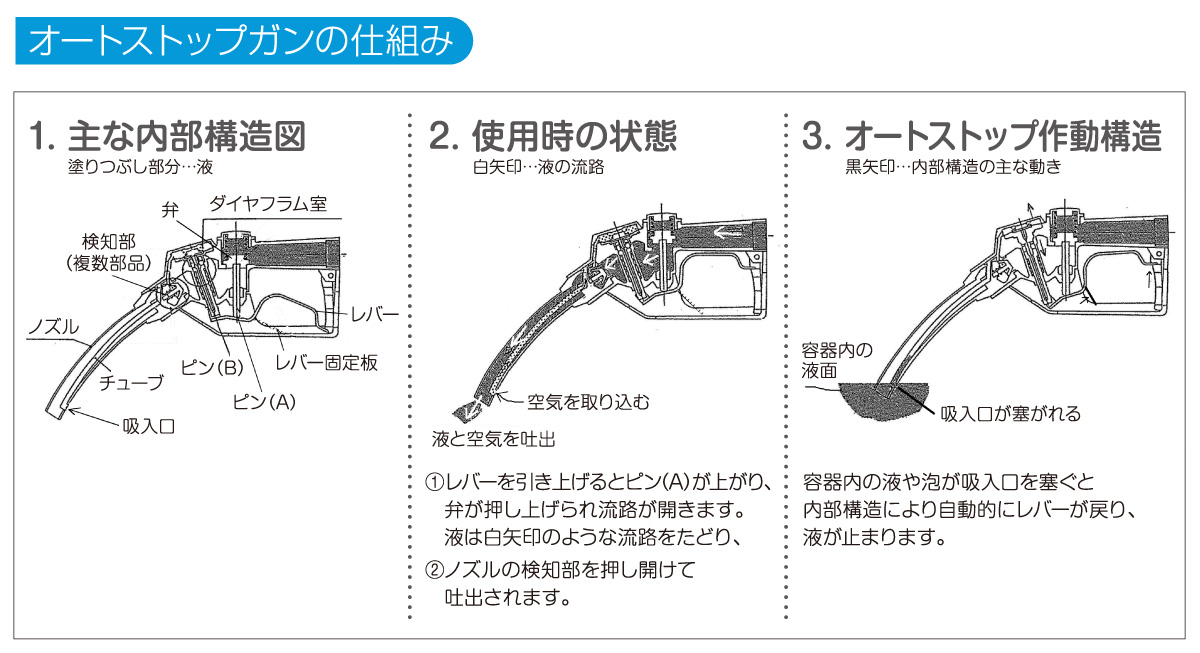

オートストップの原理電気・電池などを使用せず満タンを感知しオートストップします。
■給油時にあふれてしまう事がなく満タンでピタッとストップします。
※オートストップガンにはオイル用、バイオディーゼル用はありません。
※各ガンには使用可能流量範囲がありますのでご注意ください。
※先端が液面に浸かるとストップします。

見取り図・参考資料

オートストップガンノズル〈使用圧力0.2MPa以下〉の図面

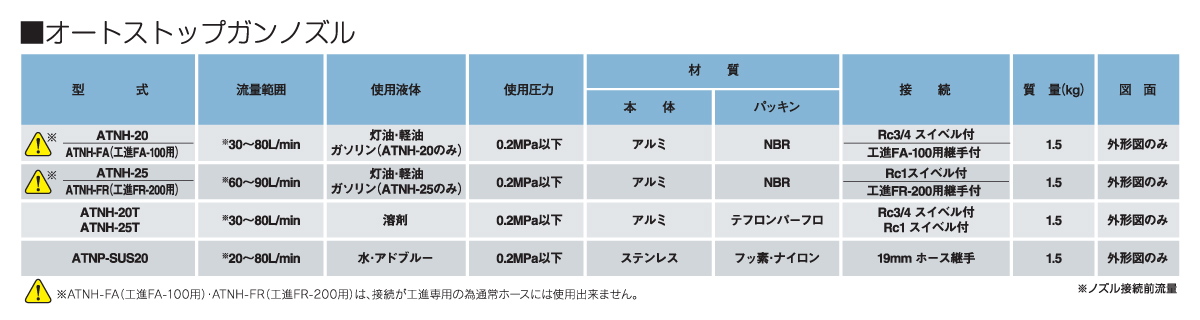

仕様表

灯油・軽油用

ATNHシリーズ
型式 ATNH-FR
使用液体 灯油・軽油
流量範囲(L/min) 60~90
最大使用圧力(Mpa) 0.2
付属継手 工進FR-200専用
接続口径 工進FR-200専用
推奨ホース 工進FR-200専用
吐出口パイプ外径(mm) 24
接続部材質 本体 AL
パッキン NBR/FKM
重量(kg) 1.5

※自重落下ではご使用いただけません。


※対応液体はポンプ選定相談の「使用液体から選ぶ」をご参照ください。掲載の無い液体につきましてはお問い合わせください。
