計量オートストップガンノズル(ATNH-20K24/ATNH-25K24/ATNH-FAK24)

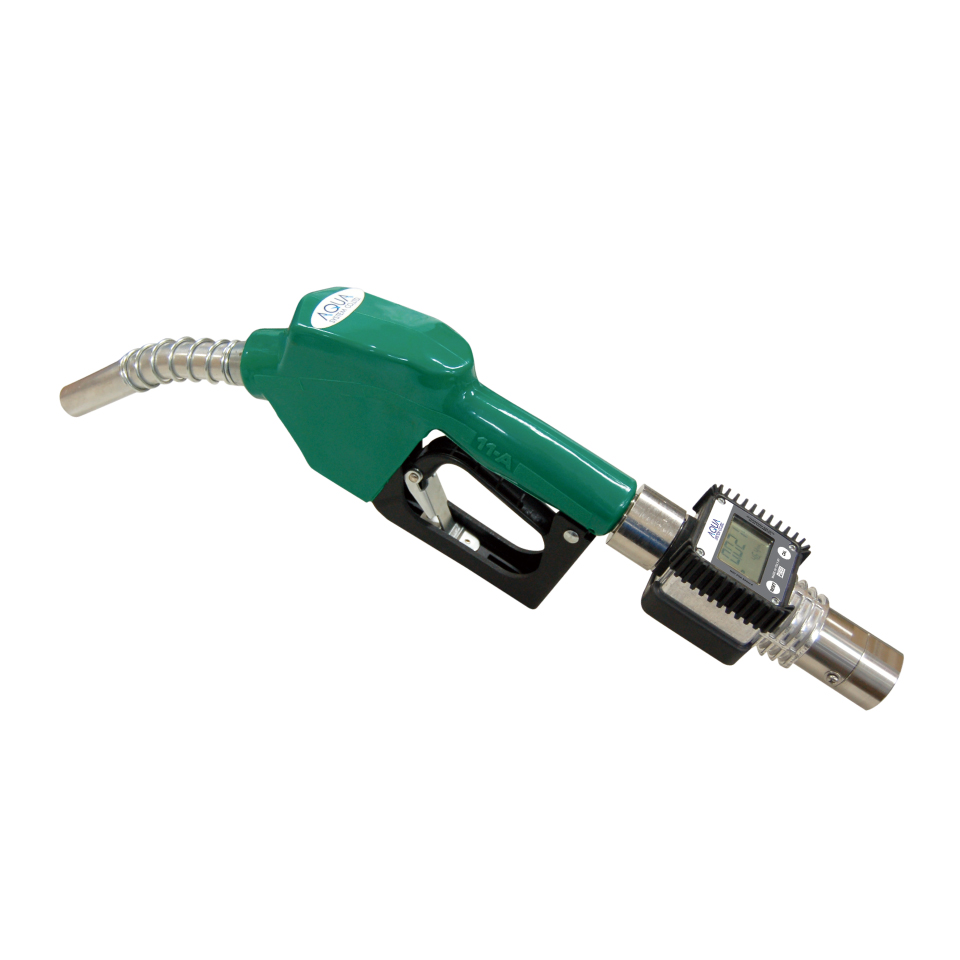

計量オートストップガンノズル ATNH-20K24シリーズ
ATNH-20K24

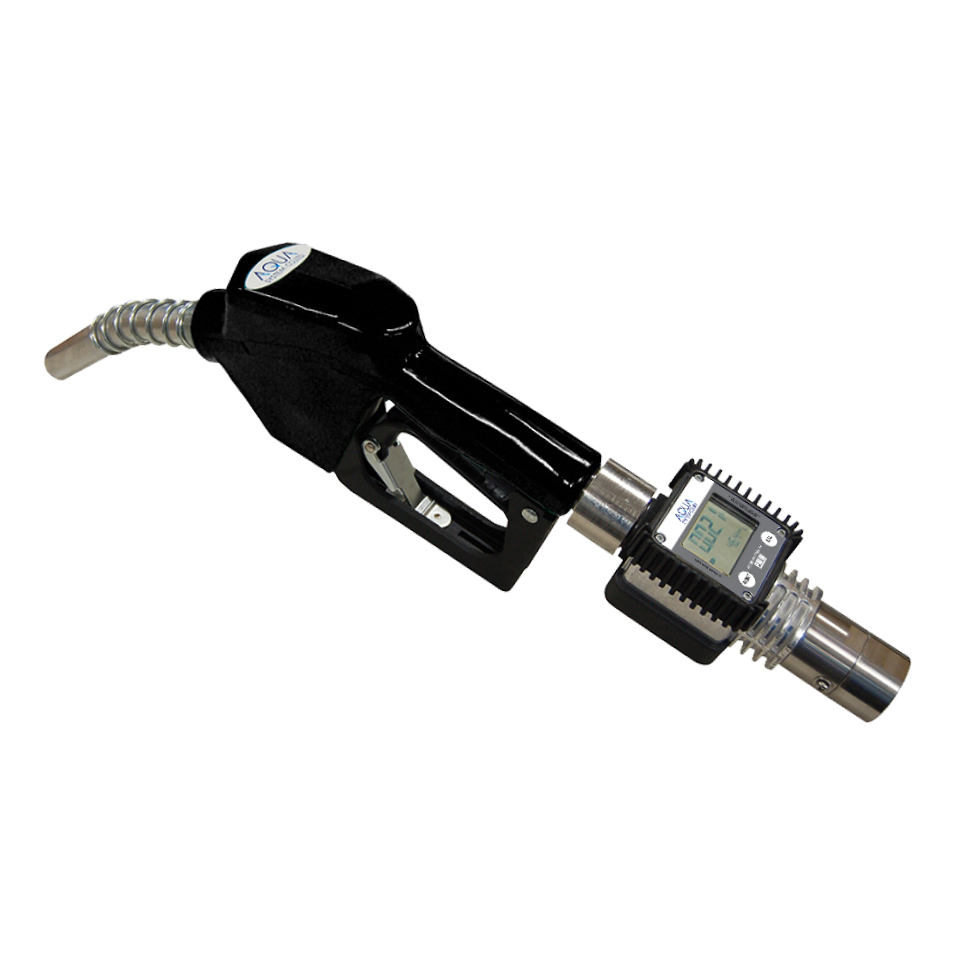

計量オートストップガンノズル ATNH-25K24
ATNH-25K24

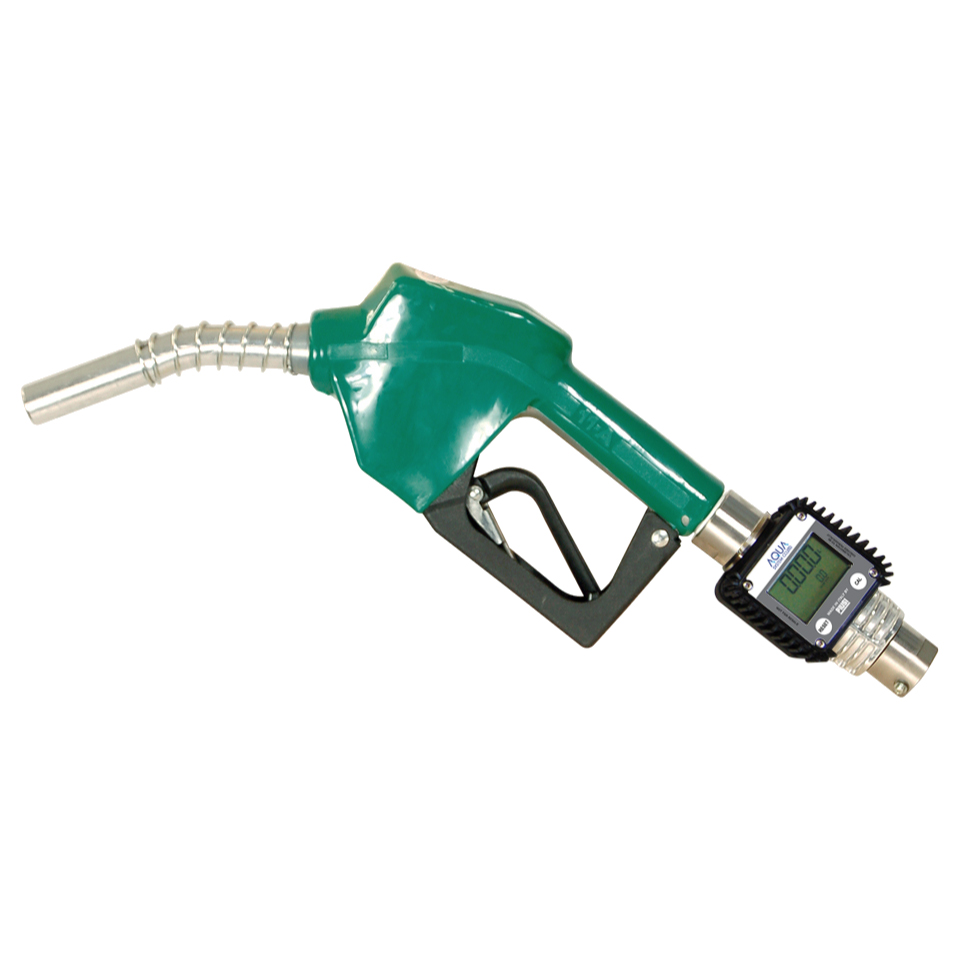

計量オートストップガンノズル ATNH-FAK24
ATNH-FAK24

デジタルタービン式簡易式流量計(TB-K24-FM)
デジタルタービン式簡易式流量計(TB-K24-FM)

商品紹介

「軽油・灯油用/FR-200専用計量オートストップガンノズル(ATNH-FRK24)」については生産終了いたしました。
誠に恐れ入りますが後継モデルはございません。ご容赦くださいませ。

電動ポンプやエア式ポンプと組み合わせてホース先に取り付けると便利
満タンになれば自動でストップするガンノズル

《計量オートストップガンノズルシリーズ》
ATNH-20(25)K24(軽油・灯油・ガソリン用)
ATNH-FAK24(軽油・灯油用/FA-100専用)
※オイル・バイオディーゼルには使用できません。

◎電気・電池などを使用せずストップ
電気や電池を使用せず、満タンになれば液面感知で自動ストップするしくみのノズルです。
一定の流量と圧力でオートストップが機能するため、自重落下では使用できません。
※使用圧力と流量範囲にご注意ください。
※流量計には電池を使用しています。

《メリット》
●手元で楽々、簡単操作
●満タンになれば自動ストップ
●液体の管理でコスト削減

《特徴》
●握れば吐出、離せば止まる
●レバー引っ掛け付
●流量計付
●自然落下、サイフォンの利用では使用不可

《オートストップガンのしくみ》

オートストップガンのしくみ
1.主な内部構造
オートストップガンのしくみ 2.使用時の状態
①レバーを引き上げるとピン(A)が上がり、弁が押し上げられ流路が開きます。
②ノズルの検知部を押し開けて吐出されます。
オートストップガンのしくみ 3.オートストップ作動構造
容器内の液や泡が吸入口を塞ぐと内部構造により自動的にレバーが戻り、液が止まります。

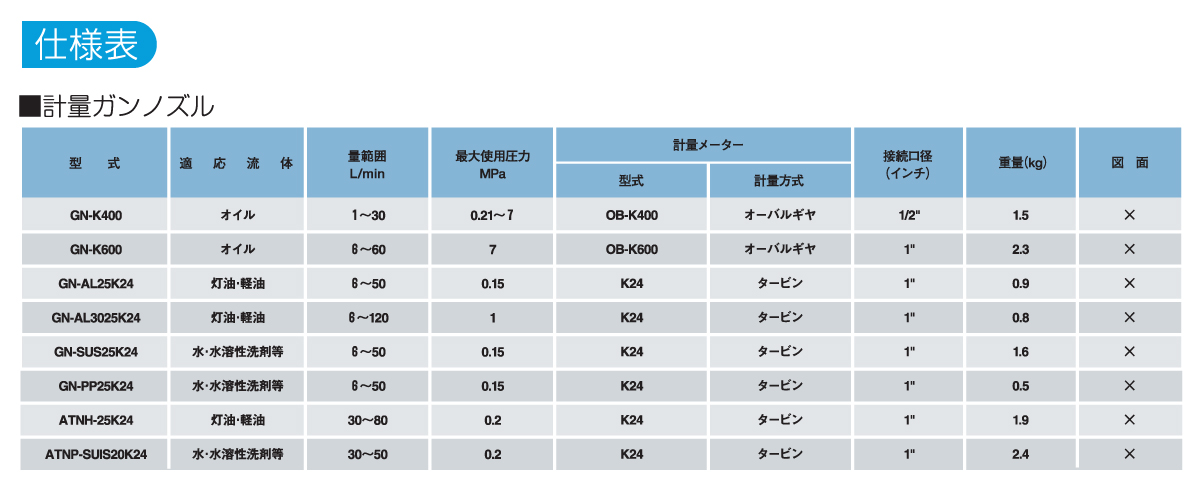

仕様表

灯油・軽油用

計量オートストップガンノズルシリーズ
型式 ATNH-20K24 ATNH-25K24 ATNH-FAK24
使用液体 灯油・軽油
流量範囲(L/min) 60~90
最大使用圧力(Mpa) 0.2
付属継手 スイベル 工進FA-100専用
接続口径 Rc3/4 Rc1 工進FA-100専用
吐出口パイプ外径(mm) 24 30 24
接続部材質 本体 AL/PP/FRP※1/鉄/SUS
パッキン NBR/FKM
質量(kg) 2.1

※自重落下ではご使用いただけません。
※外観が予告なく変更する場合がございます。
※1 FRPとは強化プラスチックのことです
